UHF Video Transmitter Receiver Pares – P2MP FAQ Guide

COFDM Solution para sa 507.25 MHz (Channel 20) Mga aplikasyon

Maraming customer ang naghahanap ng a UHF NTSC CVBS video transmitter/receiver pares na may mga sumusunod na detalye:

• Dalas: 507.25 MHz (Channel 20)
• Bandwidth: 6 MHz
• Output Kapangyarihan: 250 mW o 500 mW
• Topology: Point-to-Multipoint (P2MP)
• Maliit at compact size

Upang matugunan ang mga kinakailangang ito, inirerekomenda namin ang aming digital na solusyon sa COFDM:

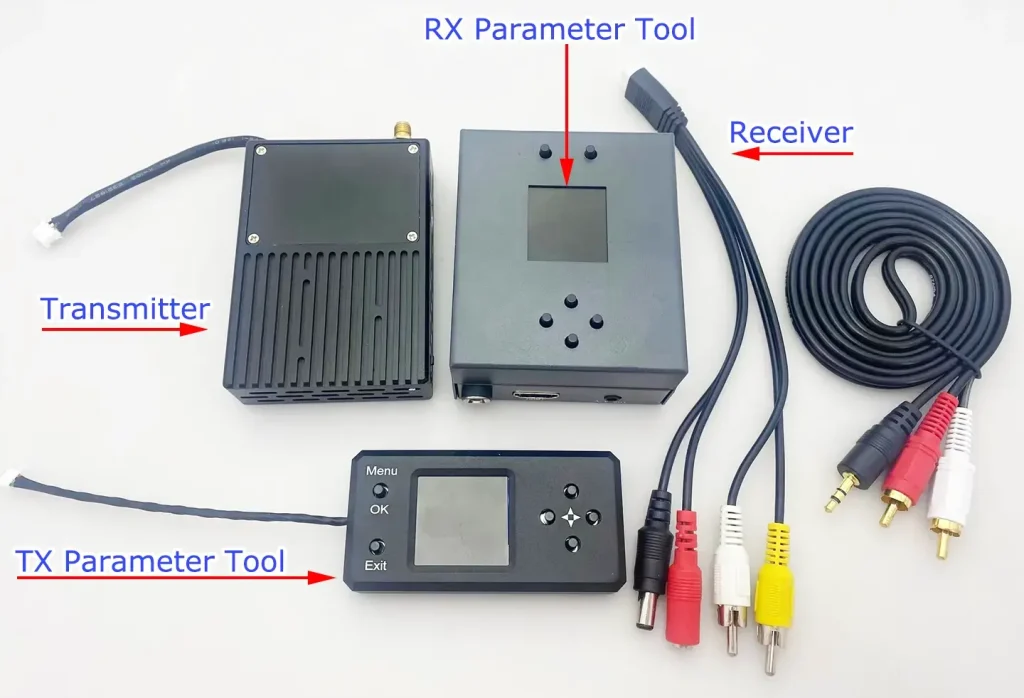

COFDM-912T

Bagama't orihinal na humiling ang customer ng analog/FM UHF system, ang ating COFDM digital transmission system nagbibigay ng mas matatag, Nakikialam sa pagkagambala, at propesyonal na gradong solusyon — lalo na sa mga kumplikadong RF na kapaligiran.

---

Madalas na nagtanong (FAQ)

---

1️⃣ Ilang receiver ang maaaring gumana sa isang transmitter sa P2MP mode?

Ang COFDM system ay tumatakbo sa broadcast mode, katulad ng isang istasyon ng TV.

✔ Isang transmitter ang maaaring magpadala sa maramihang mga receiver nang sabay-sabay.
✔ Ang lahat ng mga receiver sa loob ng saklaw na lugar at maayos na na-configure ay maaaring makatanggap ng signal nang sabay-sabay.
✔ Meron walang nakapirming teoretikal na limitasyon sa bilang ng mga tatanggap.

Ang aktwal na numero ay nakasalalay sa:

• Saklaw ng signal
• Pagiging sensitibo ng tatanggap
• Pag-configure ng antena
• Mga kondisyon sa kapaligiran ng RF

Sa mga praktikal na deployment, karaniwang ginagamit ng mga customer 5–20 receiver, ngunit sa teknikal, mas marami ang posible hangga't sapat ang lakas ng signal.

---

2️⃣ Compatible ba ang iyong system sa mga kasalukuyang transmitter o receiver?

Pagkakatugma hindi makukumpirma nang walang teknikal na paghahambing at pagsubok.

Dapat tumugma ang mga wireless na video system:

• Dalas
• Bandwidth (6 MHz sa kasong ito)
• Uri ng modulasyon (COFDM kumpara sa analog FM)
• Pag -encode ng format
• Mga parameter ng protocol

⚠ Kung ang iyong kasalukuyang kagamitan ay analog FM, HINDI ito magiging tugma sa mga digital na COFDM system.

Dahil binanggit ng hiniling na detalye ang NTSC CVBS sa 507.25 MHz (analog TV channel 20), maraming legacy system ang gumagamit analog modulasyon, habang ginagamit ang aming solusyon digital COFDM modulasyon.

Kaya nga:

✔ Ang pagiging tugma ay nangangailangan ng pag-verify ng parameter
✔ Inirerekomenda ang pagsusuri sa lab
✔ Nang walang pagsubok, hindi posible ang tumpak na kumpirmasyon

Kung maaari mong ibigay ang iyong kasalukuyang mga detalye ng kagamitan, makakatulong kami sa pagsusuri ng pagiging posible.

---

Bakit Pumili ng COFDM sa halip na Analog FM?

Bagama't magagamit pa rin ang mga analog FM transmitters, Nagbibigay ang COFDM ng mga pangunahing bentahe:

✔ Malakas na Pagganap ng Anti-Interference

Matatag na transmission kahit sa urban o multipath na kapaligiran.

✔ Mas Mahusay na Katatagan ng Video

Walang snow, walang multo, walang unti-unting pagkasira tulad ng analog.

✔ Flexible Power Options

• 0.5W to 20W nako-customize
• Angkop para sa air-to-ground o ground application

✔ Compact na Sukat

Available ang maliliit na module ng transmitter para sa mga application na limitado sa espasyo.

---

Mga Karaniwang Sitwasyon ng Application

• Paghahatid ng video ng UAV
• Ground robotics
• Pagpapatupad ng batas
• Pang-industriya na wireless na pagsubaybay
• Pansamantalang broadcast link

---

Teknikal na Buod

Aytem	Sinusuportahan
Dalas	200–860 MHz (nako-customize, kabilang ang 507.25 MHz)
Bandwidth	6 Sinusuportahan ang MHz
Video Input	CVBS (NTSC/KALARO)
Kapangyarihan	0.5Opsyonal na W -20W
P2MP	Oo
Modulation	Digital COFDM

---

Mga Pansubok na Video (2Halimbawa ng W Power Amplifier)

Maaari mong makita ang real-world transmission performance dito:

---

Sanggunian sa Pagpepresyo

Mangyaring tingnan ang aming na-update na listahan ng presyo dito:
https://ivcan.com/price-list-for-cofdm-one-way-link-unidirectional-transmission/

(Tala: Ang ipinapakitang data ng distansya ay air-to-ground testing; maaaring mag-iba ang paggamit ng lupa.)

---

Kailangan ng Tulong sa Pagpili ng Tamang Modelo?

Kung kasalukuyan kang gumagamit ng analog na UHF system at isinasaalang-alang ang pag-upgrade — o kung kailangan mo ng customized na frequency gaya ng 507.25 MHz — masaya kaming tumulong.

Mangyaring ibahagi:

• Dalas
• Kinakailangang distansya
• Kapaligiran (Urban / Rural / air-to-ground)
• Mga detalye ng kasalukuyang kagamitan (kung meron man)

Irerekomenda namin ang pinakamahusay na configuration para sa iyong proyekto.
