Placa de modulación de codificación de transmisión de imagen digital inalámbrica SEM9363

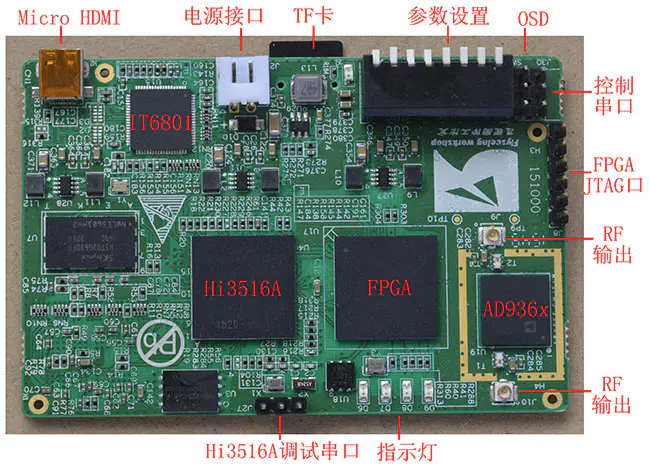

Placa de modulación de codificación de transmisión de imagen digital inalámbrica SEM9363(Versión A)Ingrese video digital de alta definición a través de la interfaz HDMI al procesador Hi3516A para la codificación de compresión H.264，La señal de video comprimida realiza la modulación del canal COFDM a través de FPGA，Luego convertido a modulación de señal analógica por AD936x y enviado。

Características y especificaciones técnicas de la placa SEM9363：

• Entrada de video digital a través de la interfaz Micro HDMI。
• Compatible con H.264 1080P@60/50/30/..(o 1080i,Compatible hacia abajo con 720P/480P, etc.)codificación de compresión de video。El propio Hi3516A también es compatible con la codificación de compresión H.265，Sin embargo, aún no se proporciona compatibilidad con el software de codificación de compresión H.265.。
• Interfaz de tarjeta TF integrada，Admite almacenamiento de codificación de video，Puede realizar la función de grabar y transmitir al mismo tiempo。
• Proporcionar un puerto serie de transmisión transparente de datos unidireccional(OSD)
• Proporcionar un puerto serie de control，Se puede utilizar para establecer parámetros de modulación de codificación
• Función de modulación COFDM
  • Relación de codificación convolucional configurable：1/2，2/3，3/4，5/6，7/8
  • Modulación Configurable：QPSK / QAM16 / QAM64
  • Modo IFFT configurable：2K/8K
  • Intervalo de guardia configurable：1/4，1/8，1/16，1/32
  • Ancho de banda configurable：2/4/6/8 megahercio
  • Admite cifrado AES-128/256 bits
  • Banda de frecuencia de trabajo compatible：70megaciclo——6 GHz(La banda de frecuencia específica se establece antes de salir de fábrica)
  • Potencia de salida RF configurable：-5dbm ~ -94dbm
• 8Interruptor de configuración de parámetros de bits(Configuración de parámetros de codificación y modulación)
• Puerto serie de depuración Hi3516A
• Puerto de depuración FPGA JTAG
• Proporciona dos salidas de RF(Interfaz IPEX)，Dos salidas simultáneas o salida única
• Tensión de alimentación 5,5 V~16 V，Corriente 350mA@12V
• tamaño del tablero：80mm x 53 mm

Diagrama de bloques funcional de la placa SEM9363：

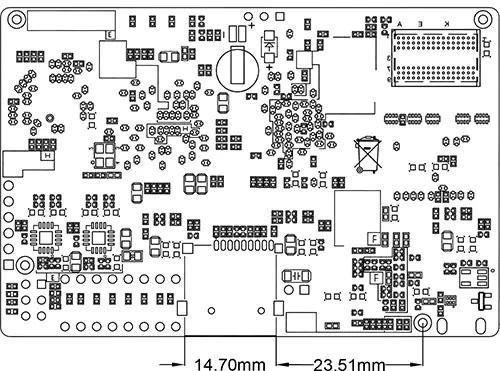

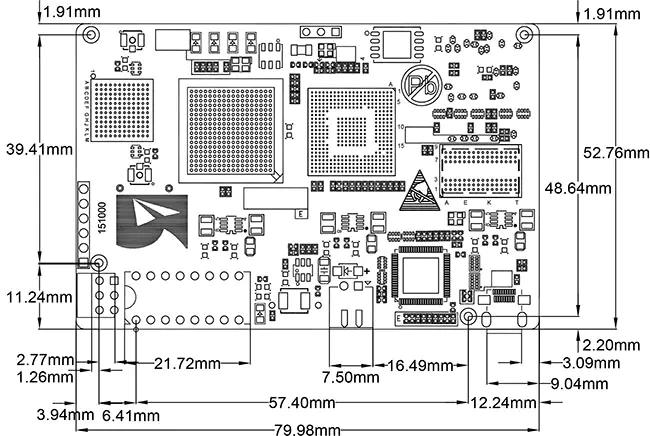

Dibujo de dimensiones mecánicas de la placa SEM9363：

Campo de aplicación：

    Codificación H.264、modulación COFDM、Transmisión inalámbrica de imágenes COFDM、Transmisión de imagen digital inalámbrica UAV HD、Videovigilancia, transmisión inalámbrica de larga distancia, etc.。
