Placa de reproducción de decodificación de baja latencia SHD5 H265

• Reproducción de decodificación de audio y video de baja latencia，Admite decodificación de audio y video en tiempo real 1080P @ 60
• COFDM recibe entrada de transmisión de video，Decodificación H265/264，HDMI、DE、Transmisión de video de salida USB/Ethernet al mismo tiempo
• Transmisión de video de entrada Ethernet，Decodificación H265/264 Salida HDMI y AV
• Admite hasta 4 canales de decodificación y reproducción de video al mismo tiempo，visualización de pantalla dividida(firmware opcional)
• 4K(3840*2160) Decodificación y reproducción de video H265/264(firmware opcional)
• La transmisión de video recibida se puede almacenar，Grabación de archivos con información de tiempo(Con función RTC)
• Función de audio bidireccional

Función descriptiva：

• La placa SHD5 realiza la función de reproducción y descompresión de video H265/H264，Soporte máximo 4K(3840*2160)Decodificar y jugar，Compatible con versiones anteriores de otras resoluciones、Reproducción de decodificación de velocidad de fotogramas。Placa de decodificación SHD5 H265 con placa de codificación VCAN H265(por ejemplo, SUE5 o SUE5SA)Y el uso de módulos de transmisión y recepción COFDM puede realizar una función de transmisión de imagen inalámbrica digital de alta definición y baja latencia，En la prueba real de 1080P@60, el retraso del video puede ser de unos 250ms。El retraso se refiere al retraso desde la entrada de video HDMI del transmisor hasta la salida de video HDMI del receptor.，No incluye la latencia de la cámara frontal del transmisor(De hecho, medimos que el retraso de una determinada marca de cámara SLR es de unos 70 ms.、El retraso de una cámara deportiva de marca conocida es de unos 130ms)；
• La placa decodificadora SHD5 admite hasta 4 canales de decodificación y reproducción de video al mismo tiempo，visualización de pantalla dividida(Grabar firmware de decodificación de video multicanal)。
• Admite la función de descifrado AES(Coincidir con el cifrado del transmisor，La contraseña se puede establecer a través del panel de configuración)；
• Interfaz de salida de audio y video：
  • Salida de audio y video del puerto HDMI-A(salida HDMI)
  • Salida de audio y video AV(4puerto PIN)
  • Salida de interfaz de host USB a teléfono móvil o tableta
  • Salida de puerto Ethernet
• Interfaz de host USB：
  • Disco U externo/almacenamiento en disco duro móvil
  • Transmitir video a teléfono/tableta，Realice simultáneamente la pantalla de video HDMI y la pantalla de video del teléfono móvil
• Puerto serie de configuración de parámetros(UART config)：Se puede conectar a la PC o al panel de control de parámetros para la configuración de parámetros，También se puede conectar a otra computadora host para la configuración de parámetros(por ejemplo, control remoto de drones)。Configuración UART es TTL 3.3v nivel；
• Puerto serie de transmisión de datos transparente(UART de datos)，Nivel TTL 3.3V；
• Interfaz de tarjeta TF(Para actualización y mantenimiento de software、almacenamiento de vídeo, etc)；
• Interfaz de acoplamiento del módulo receptor COFDM de doble antena DR2C de VCAN；
• Interfaz de acoplamiento del módulo de enlace inalámbrico bidireccional VCAN、Adaptador de montaje de antena IPEX a SMA；
• Teclas+LED：Indicador de encendido、Indicador de recepción de señal RF、registro de luz、Botón de encendido/apagado de OSD、Botón de activación/desactivación de grabación；
• Puerto Ethernet：Interfaz de entrada o salida de video。Los parámetros se pueden configurar a través de la interfaz de usuario web cuando el puerto de red se ingresa y se decodifica；
• Interfaz de alimentación：Admite entrada de alimentación de 7 ~ 24 V；
• Dimensiones85.6x79.6mm (No incluye el tamaño de los dispositivos de interfaz y los conectores que sobresalen del borde de la placa)，Grosor de la placa PCB SHD5 1,6 mm，El componente frontal más alto es inferior a 7 mm.，El componente más alto en la parte posterior mide menos de 2,5 mm.。

Aplicación de placa decodificadora SHD5：

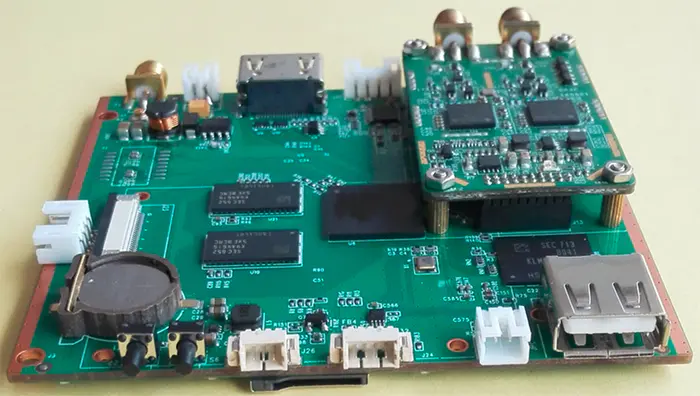

1)Módulo de demodulación de recepción COFDM de antena dual DR2C de ensamblaje de placa SHD5，Forme una función completa de recepción y decodificación de COFDM。：

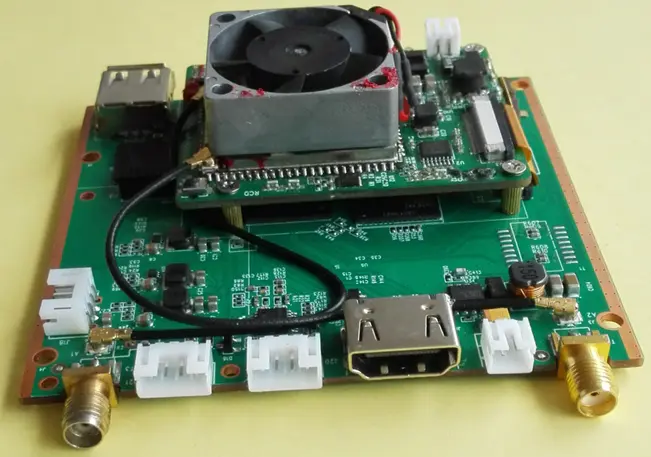

2)Módulo de enlace inalámbrico bidireccional de ensamblaje de placa SHD5，Úselo como un receptor de video de enlace inalámbrico bidireccional，Admite pantalla de decodificación de transmisión de video unidireccional inalámbrica，Voz inalámbrica bidireccional，Transmisión transparente de datos de puerto serie inalámbrico bidireccional、Función de transmisión transparente de datos de puerto de red inalámbrica bidireccional。

3)La interfaz Config UART de la placa SHD5 se puede conectar a un panel de control serial externo，Realizar ajustes de parámetros de ejecución，Como banda de frecuencia de trabajo、ancho de banda inalámbrico、recibir contraseña、Configuración de la hora del sistema, etc.。

ya enviamos el software actualizado y solucionamos este problema.

4)La placa decodificadora SHD5 también puede ingresar transmisiones de video a través del puerto de red para decodificación y salida de reproducción H265 / H264，La placa SHD5 admite visualización de pantalla dividida de decodificación de video multicanal，El software puede programar la versión correspondiente del firmware según las necesidades del usuario。
