Módulo de relé Rep1 COFDM

• Después de recibir y demodular COFDM, modula y transmite directamente
• Tamaño pequeño del módulo.、Bajo consumo de energía，Integración fácil de usar

    El módulo de relé Rep1 implementa la función de relé COFDM。El módulo de relé Rep1 recibe a través de la interfaz RX de 2 vías(En uso real, el usuario puede usar 1 o 2 canales para recibir según las necesidades de la aplicación)Señal de transmisión COFDM de front-end(Punto de frecuencia de trabajo del centro de la portadora F1)，Modulación COFDM después de la demodulación(Punto de frecuencia de trabajo del centro de la portadora F2)Transmitir a través de la interfaz TX。

Función descriptiva：

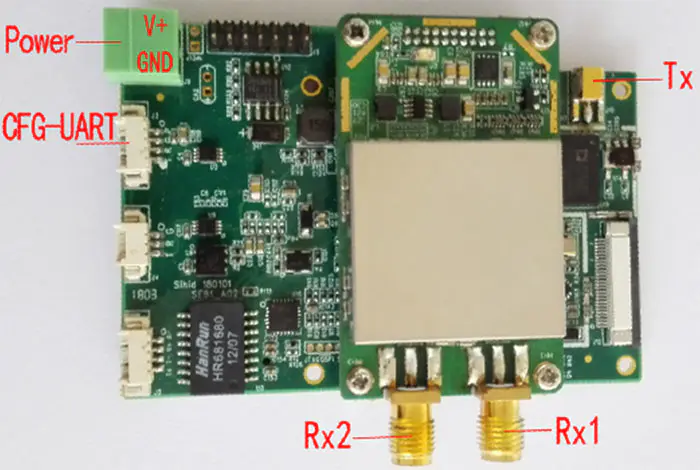

• Interfaz de recepción COFDM(Rx1、Rx2)：Asiento del orificio interior del tornillo exterior SMA。Si solo necesita usar 1 forma de recibir，Se recomienda utilizar la interfaz de antena principal Rx1。
• Interfaz de transmisión COFDM(Tx)：Asiento femenino MMCX。

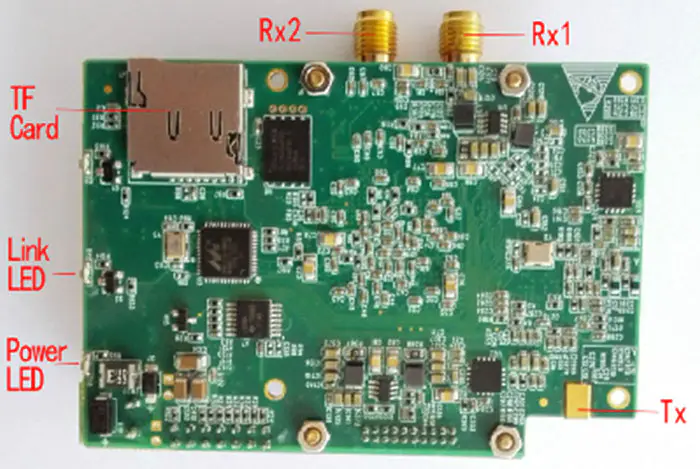

• Interfaz de tarjeta TF，Para actualización y mantenimiento de software。
• Puerto serie con parámetros(CFG-UART)：4Zócalo con espaciado PIN de 1,25 mm，Nivel TTL 3.3V，Panel de configuración de parámetros acoplable(Scona、Panel de configuración SconB o SconC)。El usuario puede configurar los parámetros a través del puerto serie：
  • El punto central de frecuencia de trabajo F1 de recepción COFDM、Ancho de banda inalámbrico BW1
  • El punto de frecuencia de trabajo central F2 del reenvío COFDM、Ancho de banda inalámbrico BW2、Otros parámetros de modulación(intervalo de guardia、Tasa de código de convolución、modulación、ganancia de transmisión, etc.)。
• Interfaz de entrada de energía(Poder)：2Terminal Phoenix con paso de 2,0 mm PIN。
• Indicador LED de enlace：Indicador de funcionamiento normal del enlace de reenvío de relé，parpadea durante el funcionamiento normal。
• Indicador LED de encendido：Indicador de entrada de energía，Siempre encendido cuando la fuente de alimentación es normal。
• Dimensiones del módulo de relé Rep1：73y los datos se muestran cuando los datos se transmiten normalmente(No incluye el tamaño de los dispositivos de interfaz y los conectores que sobresalen del borde de la placa)、Espesor inferior a 15 mm。
• tensión de alimentación：7V ~ 24V

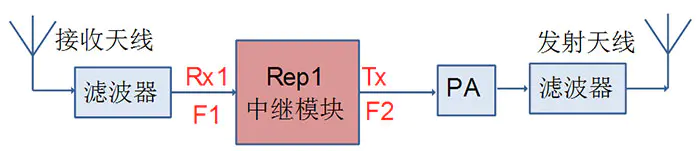

Construya un sistema de relé COFDM con el módulo Rep1(recepción de antena única)diagrama esquemático：
