Módulo transmisor RCA COFDM

Un gran número de prácticas de ingeniería de aplicaciones basadas en tecnología de modulación COFDM y módulos transmisores RCB y RC900 COFDM，Optimizamos aún más el algoritmo de modulación COFDM，Se introdujo el modo de modulación RCA COFDM con un mejor rendimiento de transmisión de RF 。Módulo RCA y estructura del módulo RCB、Talla、La apariencia es totalmente compatible y consistente.，Más adecuado para aplicaciones de transmisión de video inalámbrica de larga distancia。

Función descriptiva：

• Entrada de transmisión de video digital a través de la interfaz FPC_Main，Salida de señal de RF analógica modulada COFDM a través de la interfaz IPEX RF 。Se puede configurar como salidas RF duales，Salida de RF única de envío predeterminada；
• Los parámetros de modulación COFDM se pueden configurar a través de la interfaz FPC_CON o la interfaz FPC_Main
• Banda de frecuencia de trabajo compatible：70megaciclo——4GHz(La banda de frecuencia de envío predeterminada es 200MHz~2.3GHz)
• Parámetros de modulación COFDM：
  • Relación de codificación convolucional configurable：1/2，2/3，3/4，5/6，7/8
  • Modulación Configurable：QPSK / QAM16 / QAM64
  • Modo IFFT configurable：2K/8K
  • Intervalo de guardia configurable：1/4，1/8，1/16，1/32
  • Ancho de banda configurable：1MHz~8MHz ajustable，1paso de KHz
  • Potencia de salida RF configurable：-2dbm ~ -90dbm
• dos leds：La luz indicadora de la izquierda parpadea para indicar que se están transmitiendo datos，A la derecha está la luz indicadora de encendido.
• tensión de alimentación：5.5V ~ 16V
• tamaño del tablero：50mm x 45 mm
• peso del tablero：13.4gramo

Rendimiento de RF RCA：

    El módulo transmisor RCA COFDM tiene un excelente rendimiento de RF，Su pureza de espectro y modulación MER y otros indicadores de RF son muy buenos。Bajo la misma potencia de transmisión y entorno inalámbrico，se puede lanzar a mayor distancia。

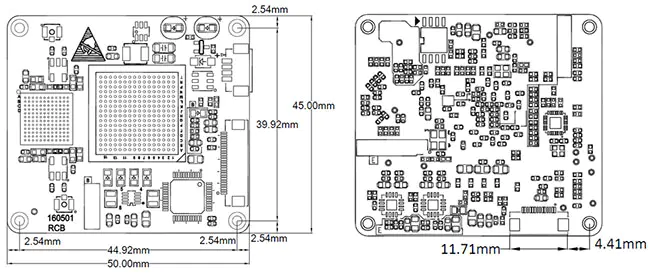

Dimensiones mecánicas：

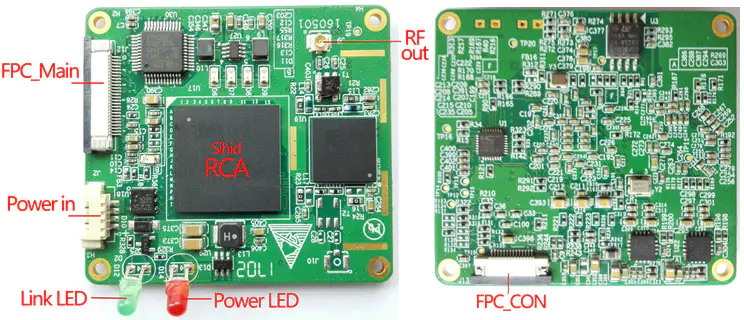

Señal de interfaz de módulo RCA：

1)FPC_Interfaz principal
FPC_Main es una interfaz de cable flexible de cable plano de 26 pines，Se puede usar como una ruta de conexión para transmitir secuencias/datos de código de video entre el módulo de modulación RCA COFDM y el módulo de codificación de video frontal o el módulo de datos1。La señal de interfaz FPC_Main incluye puerto serie MCU(Para depurar/configurar parámetros de modulación)、SWD、SPI、JTAG de FPGA、Ethernet(Transmisión de señal de video/digital)、fuente de alimentación、Restablecer señal, etc.。

2)Interfaz FPC_CON
La interfaz FPC_CON es una interfaz de cable flexible de cable plano de 14 pines，Las señales incluyen una salida de alimentación de 3,3 V、CII、SPI、UART、GPIO y otras señales。La interfaz FPC_CON se puede utilizar para conectar un panel de control externo。
