COFDM de salida de video inalámbrico Receptor HDMI CVBS
CVBS salida mini módulo modulador COFDM video sin hilos del receptor HDMI de larga distancia grabadora UART FPV UAV Transmisión config
Tabla de contenido
Especificación
| Estándar | DVB-T / DVB-T2 módulo Normas COFDM con Diversidad 2 antena | ||||
| Formato de modulación | COFDM / DVB-T | ||||
| Tensión de alimentación | 12-24VDC | ||||
| Rango de frecuencia | 170930MHz MHz ~ (ajustable, y personalizado según su petición) | ||||
| Canal de Banda ancha | 6megahercio / 7megahercio / 8megahercio | ||||
| modulación de portadora Subcode | QPSK,16QAM,64QAM | ||||
| Intervalo de guarda | 1/8, 1/4 | ||||
| Error Code Rate | 1/2;2/3;3/4;5/6;7/8 | ||||
| Impedancia de entrada | 50Ω desequilibrada | ||||
| El consumo de energía | Corriendo:3W Max. (12V DC en); Colocarse: 0.5W Max. (12V DC en) | ||||
| Interfaz de control remoto | UART / Y | ||||
| Temperatura de trabajo | -20℃ ~ 50 ℃ | ||||
| Temperatura de almacenamiento | -40℃ ~ + 65 ℃ | ||||
| Salida de audio | Estéreo | ||||
| relación de aspecto de vídeo | 16: 9; 4:3 | ||||
| Buscar | Búsqueda automática de canales, Búsqueda manual | ||||
| Interfaz de salida de vídeo | CVBS, HDMI | ||||
| control por infrarrojos | receptor de infrarrojos remoto NEC Standard | ||||
| Dimensión | 112mm x 67,5mm x 22mm | ||||
| observaciones | procesamiento avanzado de señales para las condiciones de entorno móvil | ||||
Trabajar para COFDM-907T
Receptor de HD transmisión inalámbrica de vídeo digitales COFDM-907R
Tablero incorporado decodificador COFDM y de doble antena de recepción del módulo de demodulación, La máquina entera adopta carcasa de aleación de aluminio, alta sensibilidad de recepción, retardo de visualización bajo decodificación, de alta definición de salida de vídeo estable y clara.
Caracteristicas
- recepción de antena dual
- Apoyo rango de frecuencias de trabajo: 160930MHz MHz ~, la frecuencia de trabajo central se puede configurar;
- ancho de banda inalámbrico es configurable;
- La sensibilidad de recepción de antena dual -100 ± 1dBm (QPSK 8 MHz);
- información sobre el estado de recepción inalámbrica (tales como intensidad de señal recibida, velocidad de la interfaz de aire, velocidad de datos, frecuencia de trabajo, ancho de banda inalámbrico, etcétera) se pueden superponer / no aparece en la pantalla de vídeo a través del botón del interruptor de OSD, o salida al puerto serie (personalizado) ;
- Baja latencia de descodificación de vídeo H264, ayuda 1080P @ reproducción 60 de decodificación;
- salida de audio y vídeo (HDMI, CVBS, puerto USB salida simultánea):
- Tipo-A de audio HDMI y puerto de salida de vídeo
- CVBS (Lotus Head) AV de audio y salida de vídeo
- secuencia de vídeo de salida para la pantalla de decodificación de teléfono / tablet a través de puerto USB
- Soporte de recepción de vídeo y la función de descifrado (a juego con el cifrado de vídeo en el extremo transmisor);
- Apoyo TF tarjeta de vídeo o grabación de disco USB;
- Proporcionar puerto serie de una sola vía de un solo sentido de transmisión de datos transparente;
- Proporcionar parámetros para configurar el puerto serie para la configuración de trabajo (como centro de frecuencia de trabajo, ancho de banda inalámbrico, recibir contraseña de descifrado);
- Fuente de alimentación: 6~ 15V, trabajando consumo de energía se 230mA @ 12V.
- tamaño de la máquina: 115x90x34mm
- Peso de la máquina: 243 gramos

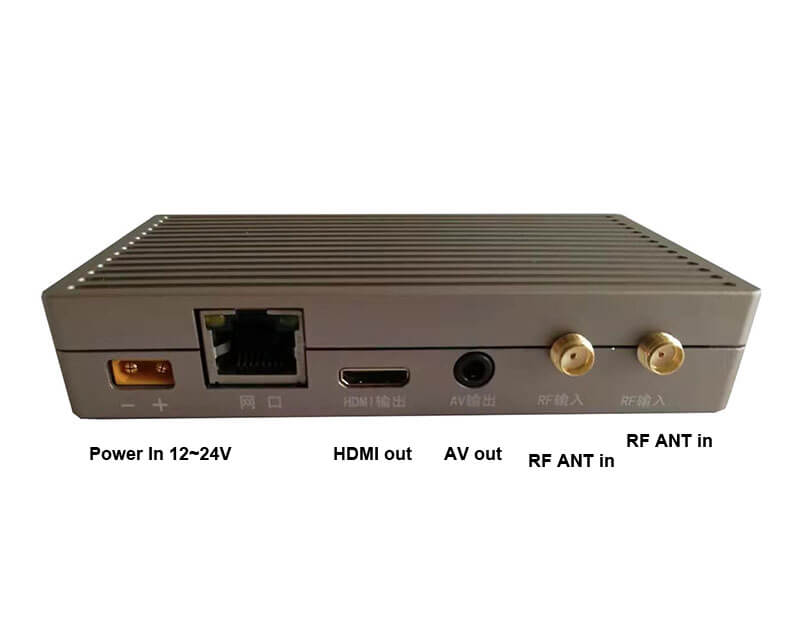

conector:
- En el poder: 12~ 24V
- RJ45：preestablecido para el futuro
- salida HDMI: Un portador HDMI tipo, de alta definición de audio y la interfaz de salida de vídeo
- CVBS salida AV interfaz de salida de vídeo analógico
- RF ANT En interfaz de antena de entrada de señal inalámbrica, SMA orificio interior roscado externo
- UART : TX RX toma de tierra para conectar el PC para ajustar la frecuencia

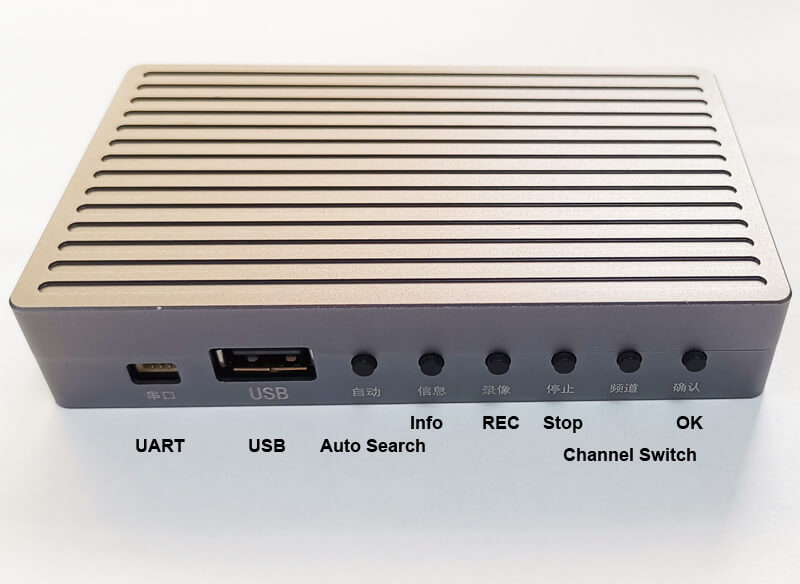

- USB interfaz:
- grabación de vídeo se puede conectar a una unidad flash USB o un disco duro USB
- Actualizar firmware nuevo

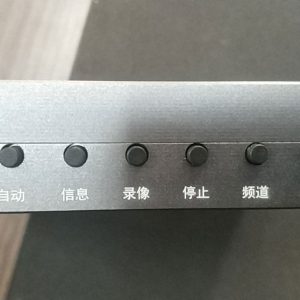

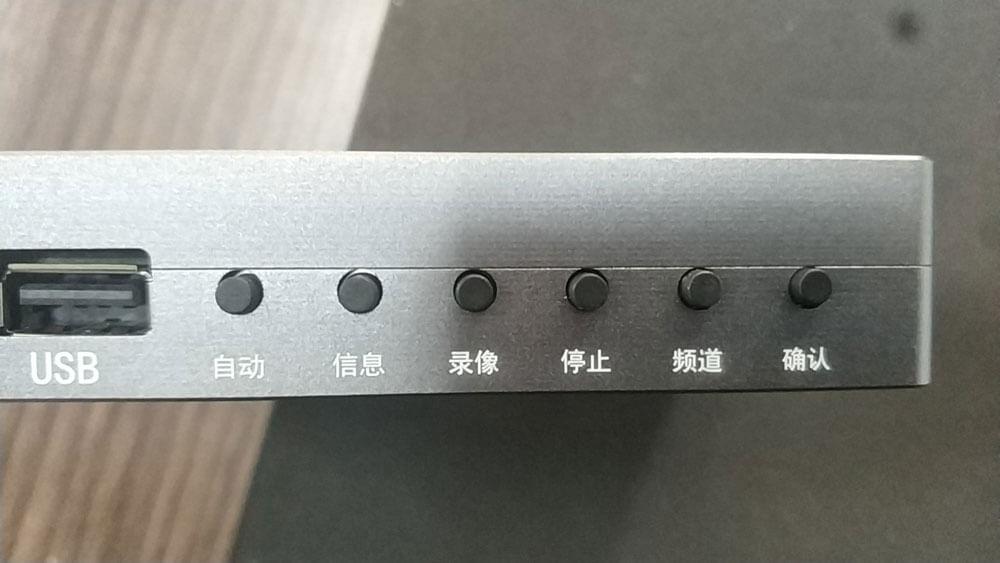

- Auto: Búsqueda automática de canal nuevo
- información: Mostrar información del canal actual, por ejemplo, frecuencia, ancho de banda, etc.
- REC: Grabar canal actual a la memoria USB
- Detener: Dejar de grabar
- Interruptor de canal: Interruptor de circuito de canal de 503Mhz, 509Megahercio, 515Megahercio, y 521Mhz.
- DE ACUERDO: confirmación
tamaño
112mm x 67,5mm x 22mm
Prueba de rendimiento de RF
Centro de Operaciones de 470MHz de frecuencia, Amplificador de poder: 1W
Centro operativo de frecuencia de 700 MHz, Amplificador de poder: 1W
