Transmisor inalámbrico de vídeo HDMI COFDM
Transmisor inalámbrico de vídeo HDMI COFDM TX Transmisión de alta definición HDMI 1080P CVBS H264 Codificador COFDM-907T
El transmisor COFDM-907T es un dispositivo de transmisión de datos de alta velocidad para aplicaciones de transmisión de audio y video de alta calidad. Además de los requisitos de audio y video de alta calidad de la cámara, la corriente de codificación, y los requisitos de tasa de canal son muy altos. Puede transmitir códec H.264 de alta calidad, una resolución de imagen del receptor de hasta 1920X1080P/60.
Especificación
| codificación | H.264, MPEG-2 |
| Bandas de frecuencia | 170930Mhz MHz ~ (frecuencia disponible bajo petición) |
| Formato de modulación | COFDM / DVB-T |
| Amplificador de Potencia de salida | 1W 2W 5W 10W (Preestablecido en fábrica antes de la entrega |
| Canal de Banda ancha | 67 MHz MHz 8 MHz |
| modulación de portadora Subcode | QPSK, 16QAM, 64QAM |
| Error Code Rate | 1/2;2/3;3/4;5/6;7/8 |
| Intervalo de guarda | 1/32，1/16，1/8，1/4 |
| Código corriente de vídeo | 2Mbps ~ 22Mbps |
| la latencia del sistema | 300 milisegundo |
| Rango de transmisión Solicitud |
alcance visual aeronáutico, aplicación marítima Aplicación urbana Aplicación suburbana |
| Formato de compresión | H.264 / MPEG-2 |
| fecha de entrada | UART (115200bit / s) |

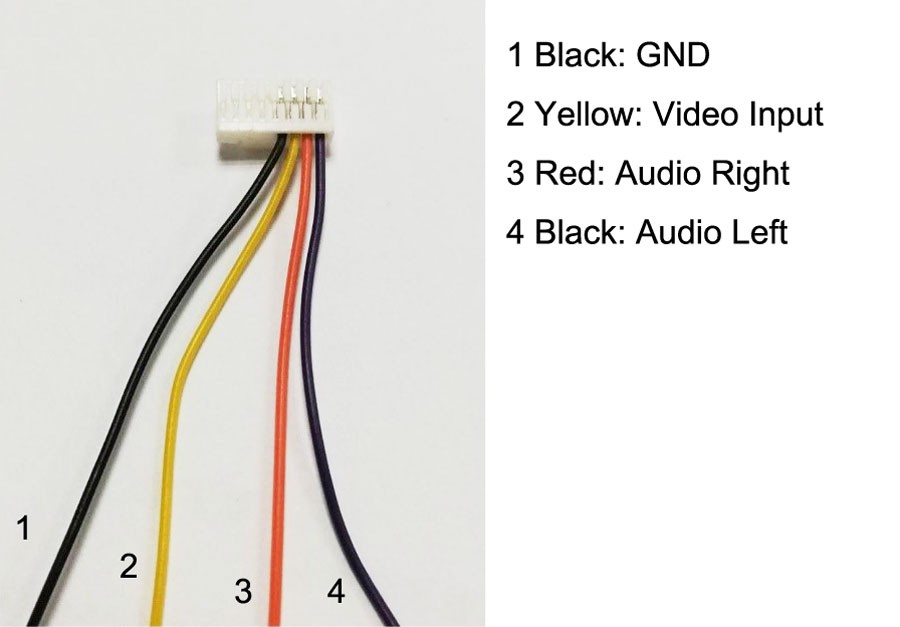

| Entrada de video | HDMI, CVBS (video-audio) |
| Entrada de audio | Estéreo, AL AR izquierda derecha |
| Definición de imagen | 1080P / E (1920 * 1080) 720P compatibles / I,576PI,480PI,Dakota del Sur( trama de velocidad @ 25fram / S) |
| Interfaz de entrada de video | 4PAG 1.25 interfaz de cable de cinta, interfaz estándar HDMI |
| Rango de voltaje de entrada | 10V ~ 35 VCD |
| Temperatura de trabajo | -20~ + 65 ℃ |
| Almacenamiento | -40~ + 70 ℃ |
| Dimensión | 93mm × 56 mm × 23 mm(L x W x H) |
| unidad base Peso | 80gramo (Con el ventilador) Incluyendo 138g antena |
LED y Frecuencia
| color de LED | Nota | Frecuencia |
| 1 0 0 | 1El LED verde siempre está encendido, y tx está funcionando; 2segundo y tercero azul LED está apagado | 503Megahercio |
| 1 1 0 | 1El LED verde siempre está encendido, y tx está funcionando; 2nd LED azul está encendido y tercera azul LED está apagado | 509Megahercio |
| 1 0 1 | 1El LED verde siempre está encendido, y tx está funcionando; 2nd azul LED está apagado y la tercera azul LED está encendido | 515Megahercio |
| 1 1 1 | 1El LED verde siempre está encendido, y tx está funcionando; 2segundo y tercero LED azul está en | 521Megahercio |

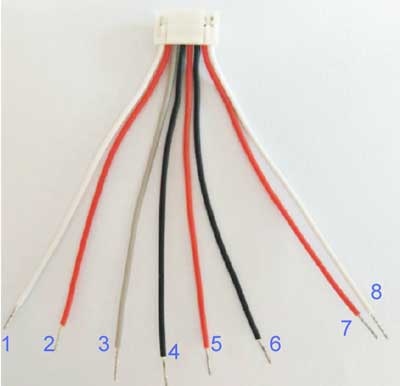

TX Pin Definir
(también tenga en cuenta que necesita este cable para tener la función UART TX RX)
P1. audio L
P2. R audio
P3. Vídeo
P4. GND
P5. Vcc
P6. GND
P7. TX
P8. RX

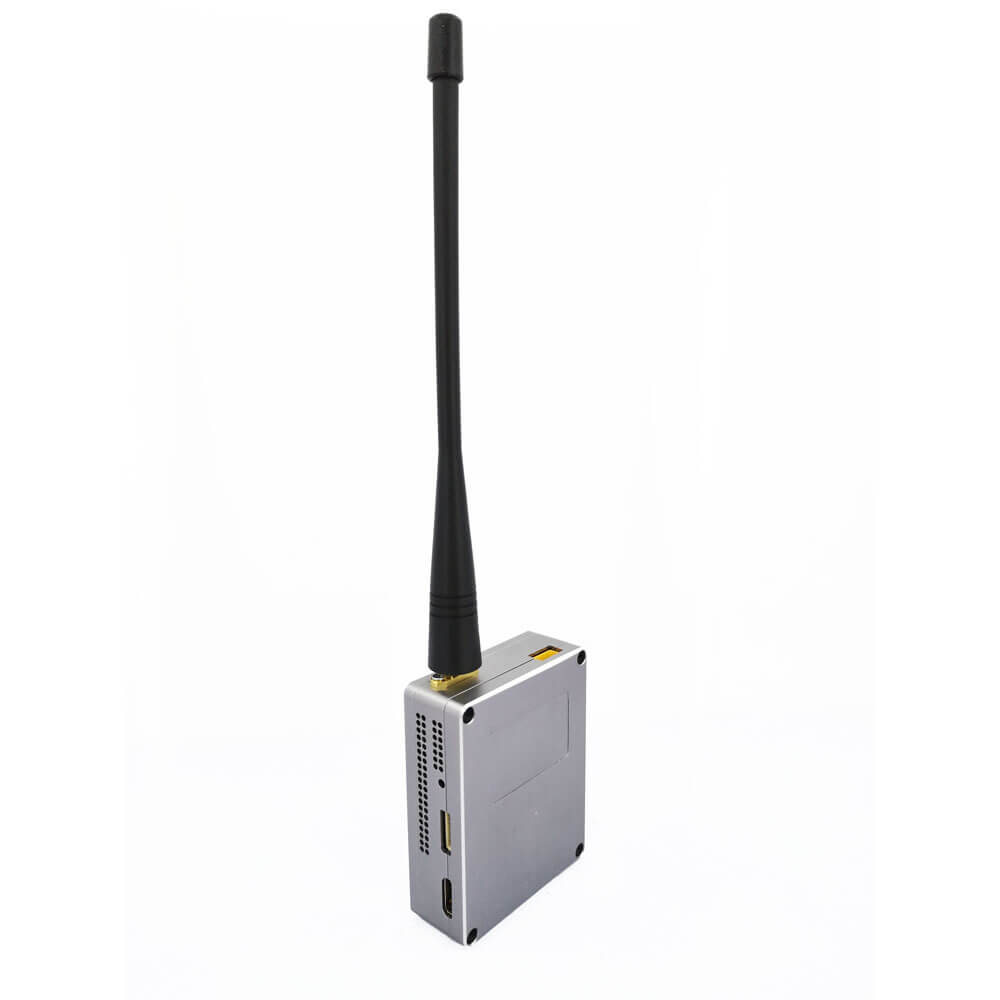

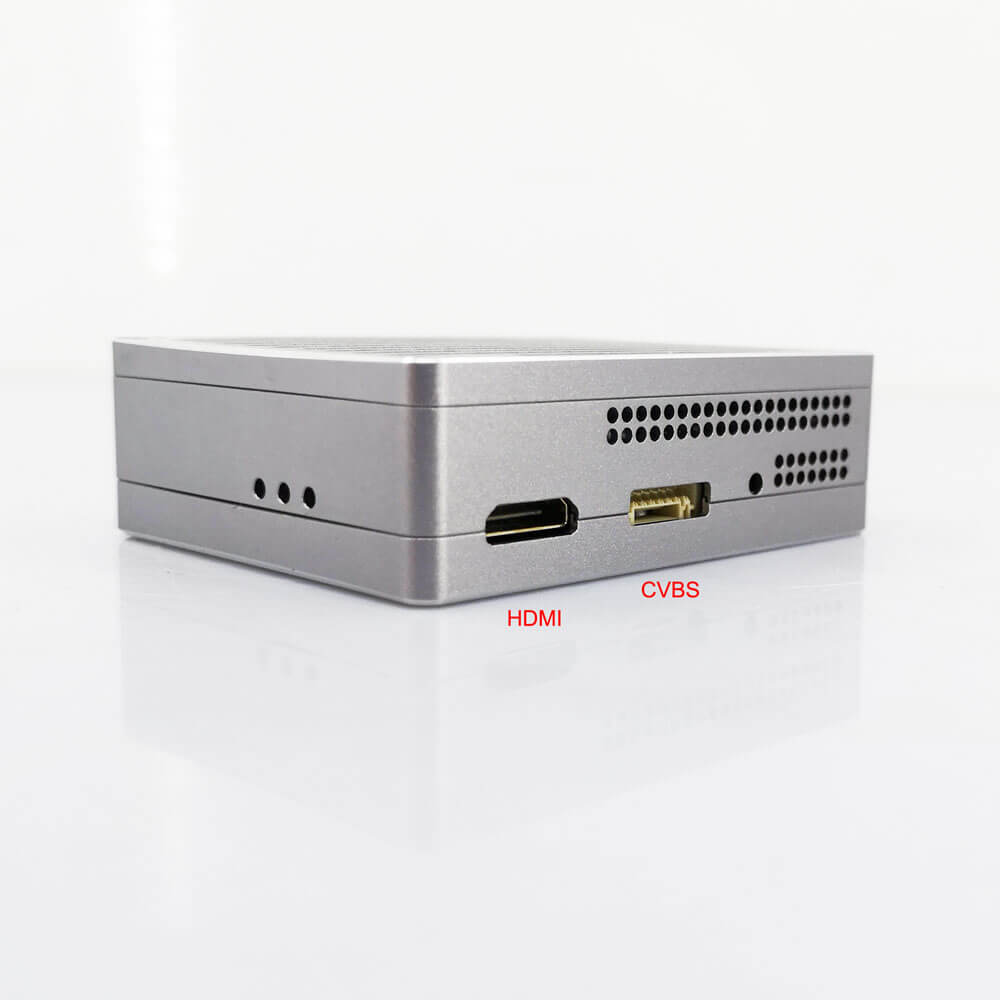

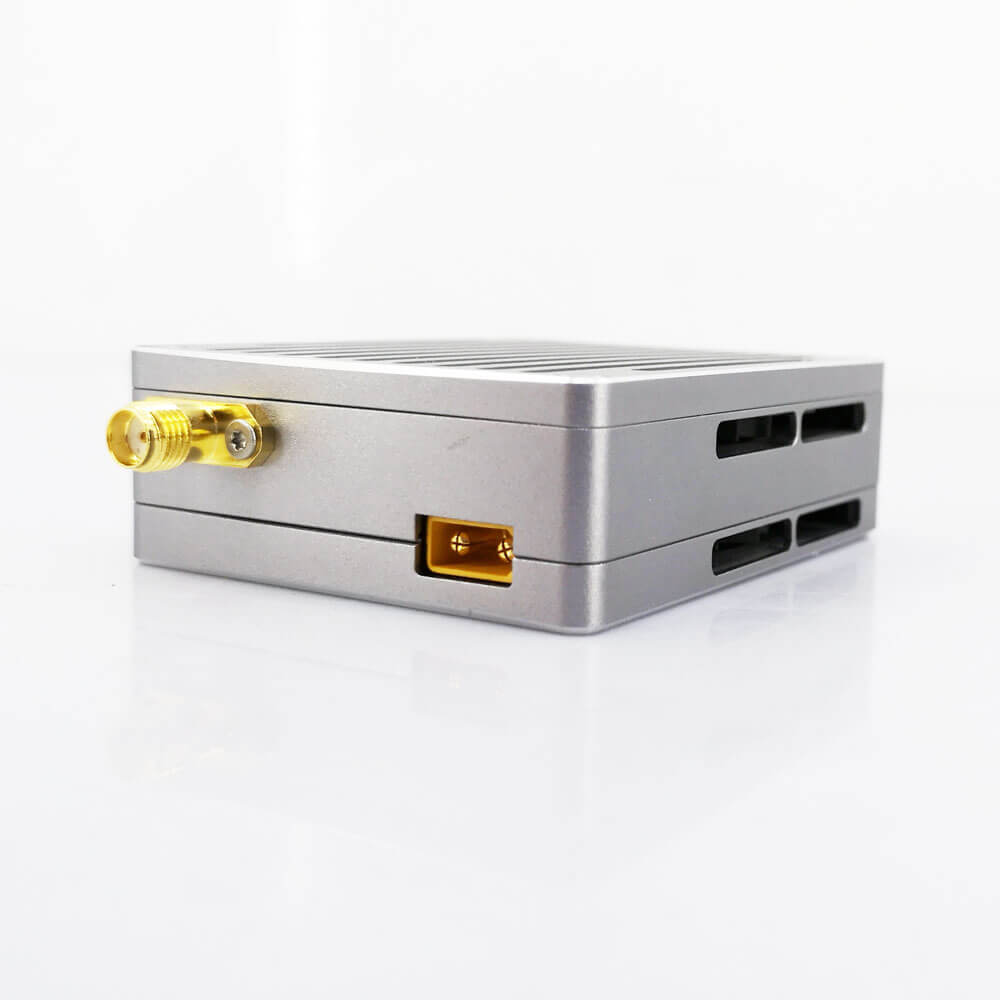

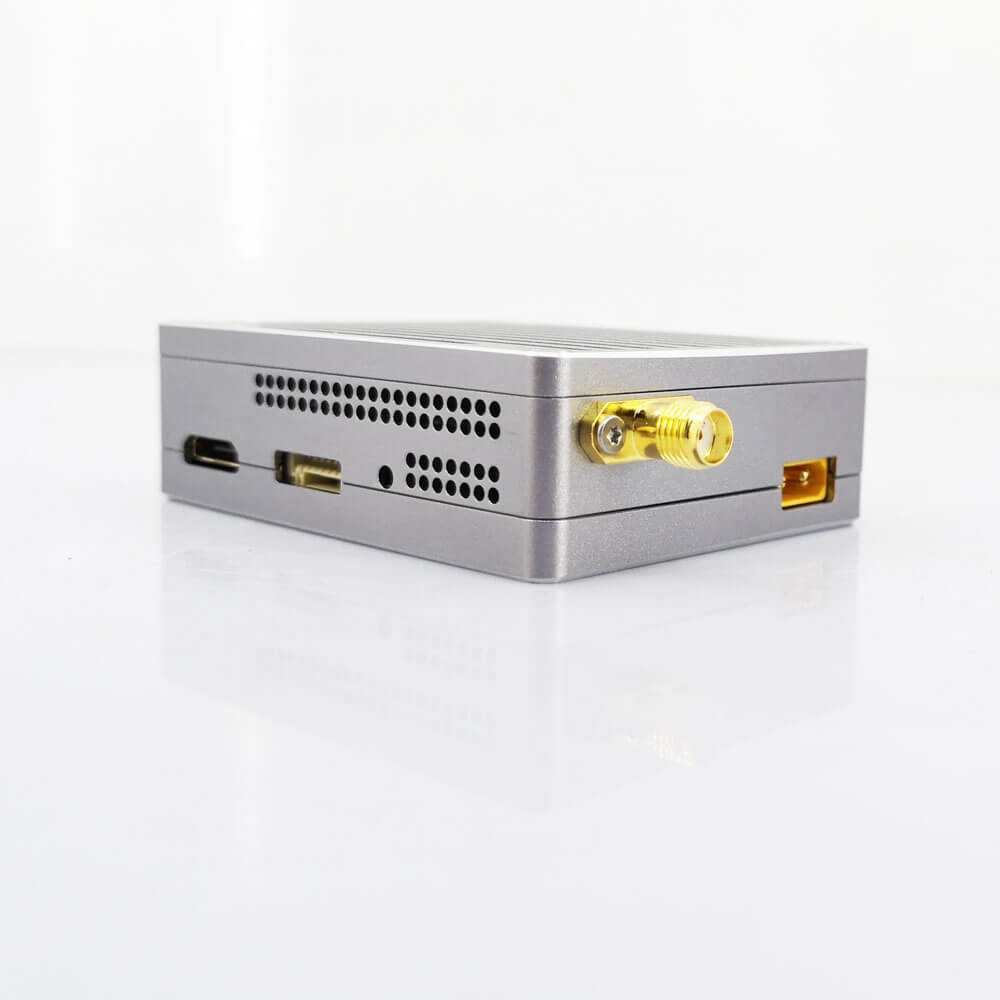

Galería

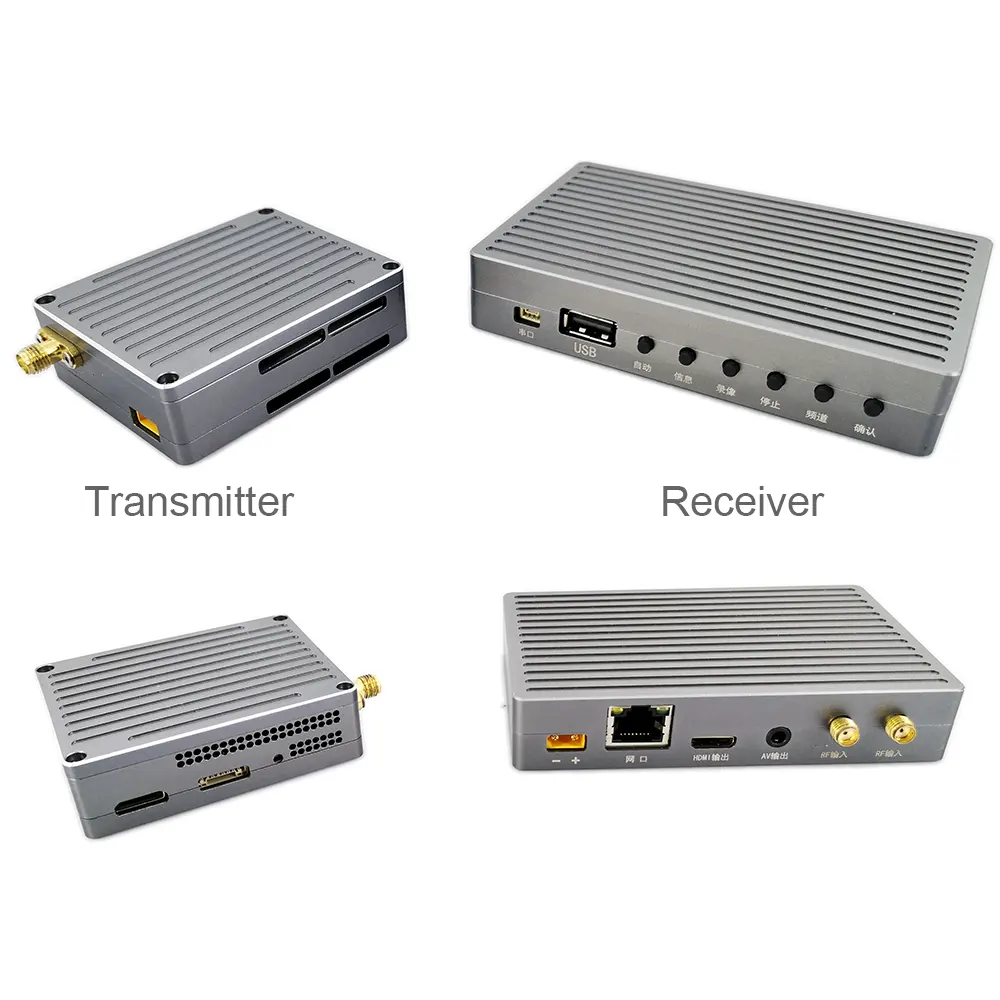

Receptor HDMI COFDM COFDM-907r
| Estándar | DVB-T / DVB-T2 módulo Normas COFDM con Diversidad 2 antena | ||||
| Formato de modulación | COFDM / DVB-T | ||||
| Tensión de alimentación | 12-24VDC | ||||
| Rango de frecuencia | 170930MHz MHz ~ (ajustable, y personalizada 2.4-5.8G disponibles en su solicitud) | ||||
| Canal de Banda ancha | 6megahercio / 7megahercio / 8megahercio | ||||
| modulación de portadora Subcode | QPSK,16QAM,64QAM | ||||
| Intervalo de guarda | 1/8, 1/4 | ||||
| Error Code Rate | 1/2;2/3;3/4;5/6;7/8 | ||||
| Impedancia de entrada | 50Ω desequilibrada | ||||
| El consumo de energía | Corriendo:3W Max. (12V DC en); Colocarse: 0.5W Max. (12V DC en) | ||||
| Interfaz de control remoto | UART / Y | ||||
| Temperatura de trabajo | -20℃ ~ 50 ℃ | ||||
| Temperatura de almacenamiento | -40℃ ~ + 65 ℃ | ||||
| Salida de audio | Estéreo | ||||
| relación de aspecto de vídeo | 16: 9; 4:3 | ||||
| Buscar | Búsqueda automática de canales, Búsqueda manual | ||||
| Interfaz de salida de vídeo | CVBS, HDMI | ||||
| control por infrarrojos | receptor de infrarrojos remoto NEC Standard | ||||
| Dimensión | 112mm x 67,5mm x 22mm | ||||
| observaciones | procesamiento avanzado de señales para las condiciones de entorno móvil | ||||
preguntas frecuentes
Casi 14 Vatios consumo.
1W es suficiente para una distancia de 1 km. Pero haremos 2W para usted para garantizar el mejor rendimiento de recepción..
También depende de su entorno local., ya sea LOS o NLOS, por favor revise nuestro video de prueba, hay muchos pisos y edificios.
Para cambiar diferentes amplificadores de potencia sobre 500 megavatios, 1 Vatio, 2 Vatio, o 10 vatios. No es solo ajustar la configuración en el software, También necesita cambiar el hardware del amplificador de potencia dentro del transmisor. No puede operar y cambiar en el usuario final normal, y el costo y el tamaño de la caja de metal del transmisor son diferentes.
La configuración de frecuencia predeterminada es 503 Megahercio, 509 Megahercio, 521 Megahercio, y 521 Mhz a elegir, un botón en el gabinete puede cambiar. Si realmente necesita solo una banda de 1.3Ghz, debes elegir otro modelo (1.2G o 1,4G). Por favor díganos los detalles de su demanda.
El ingeniero supuso que había dos pines I2C en la salida HDMI de alguna computadora de marca. (por ejemplo China Mi portátil). Cuando estaba conectado al transmisor COFDM HDMI, el apretón de manos falló, haciendo que el HDMI del transmisor no pueda reconocer otras fuentes de video HDMI. Esto puede hacer que se pierda el programa HDMI del transmisor inalámbrico. En ese tiempo, Debe utilizar una herramienta especial de quema de software para reescribir el programa para usar la función de entrada de video HDMI de COFDM-907T. La función de entrada de vídeo CVBS no se ve afectada por esto..
Cómo analizar si el HDMI del transmisor de video inalámbrico funciona correctamente?
- Preguntar al cliente si tiene conectado un ordenador portátil.
- Ahora que se confirma que HDMI no puede emitir vídeo, es necesario determinar si la máquina ha perdido el programa
- Método: Conecte el HDMI de la computadora de escritorio para ver si el video en el receptor funciona correctamente. si el video esta bien, significa que no hay problema con el programa.
- Si la computadora de escritorio HDMI no reproduce el video funcionando correctamente, conecte el hdmi del portátil para ver si el vídeo está bien. Si la computadora portátil HDMI emite el video normalmente, significa que el programa esta perdido.
la prueba video

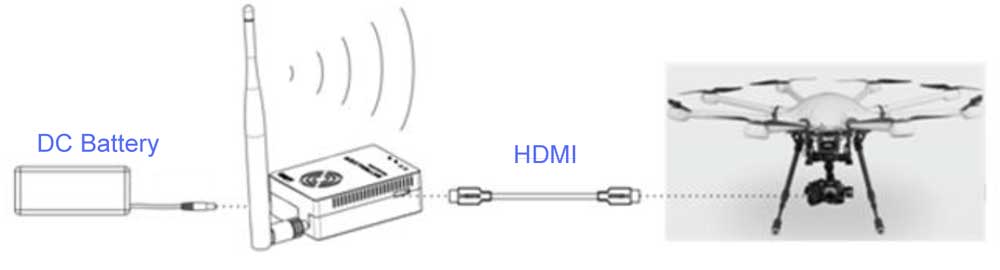

Consejos de instalación
- Nuestro COFDM-907T ha adoptado COFDM digital (DVB-T) tecnología.
- Asegúrese de que la antena omnidireccional del transmisor y la antena omnidireccional del receptor estén vertical.
Publicación relativa
- Cómo actualizar el firmware del amplificador de potencia del transmisor de vídeo COFDM?
-
Cómo grabar firmware en el transmisor de video HDMI inalámbrico de COFDM-907T?
