Módulo de enlace de transmisión inalámbrica bidireccional DLB

• Módulo de enlace de transmisión inalámbrica bidireccional OFDM
• Proporciona 2 puertos Ethernet transparentes inalámbricos、3Puerto serie TTL de transmisión transparente inalámbrica、Interfaz de entrada y salida de audio
• antena dual：La antena principal funciona en modo transceptor TDD，La antena auxiliar funciona en modo de recepción.
• banda inalámbrica：2401.5~ 2481.5MHz、1427.9~ 1447.9MHz、806~ 826MHz，Admite saltos de frecuencia automáticos dentro de la banda de frecuencia
• Ancho de banda inalámbrico configurable：1.4megahercio、3megahercio、5megahercio、10megahercio、20megahercio，Tasa de interfaz aérea de hasta 30 Mbps
• modulación：QPSK/QAM16/QAM64 configurable
• Potencia máxima de transmisión：25± 2dBm
• Recibir sensibilidad：-103dBm(10ancho de banda en MHz)
• Admite cifrado y descifrado de enlaces inalámbricos
• Soporte punto a punto、Punto a multipunto、relé、Red mallada ad hoc(Edición personalizada)y otros métodos de comunicación
• La gestión de la configuración se puede realizar a través de la interfaz de usuario web o los comandos AT del puerto serie

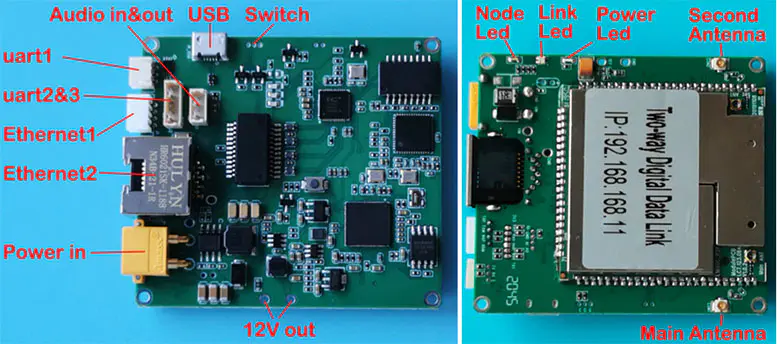

grado de distancia opcional：Puerto de red de transmisión transparente inalámbrica bidireccional，4Zócalo de espaciado PIN de 1,5 mm。
grado de distancia opcional：Puerto de red de transmisión transparente inalámbrica bidireccional，Toma RJ45。Ethernet1 y Ethernet2 están puenteados，misma dirección IP。
verruga1：Puerto serie de datos transparente bidireccional，Nivel TTL 3.3V，3Zócalo de espaciado PIN de 1,5 mm，Prioridad máxima de transmisión inalámbrica。
Uart2 y Uart3：Puerto serie de datos transparente bidireccional，Nivel TTL 3.3V，6Zócalo con espaciado PIN de 1,25 mm。Entre ellos, Uart3 es el puerto serial de multiplexación de señal de control y señal de transmisión digital。
principal de la antena：Interfaz de antena principal，Asiento IPEX。La antena funciona en modo transceptor TDD。
segunda antena：Interfaz de antena auxiliar，Asiento IPEX。Antena auxiliar solo recibe pero no transmite。Cuando se utiliza la comunicación del módulo DLB，reacción tardía，Enviar y recibir。
Poder：Interfaz de entrada de energía，Toma XT30PW-M，Admite entrada de voltaje amplio de 7 ~ 28 V，El consumo máximo de energía es inferior a 5 W。
USB：Toma micro USB，Todavía no está abierto a los usuarios。
Entrada/salida de audio：4Zócalo de espaciado PIN de 1,5 mm，Interfaz de entrada y salida de audio。
Cambiar：Recibir/enviar señal de conmutación，Para acoplamiento con módulo amplificador de potencia PA externo。
12V fuera：Entrada de voltaje amplio，12Salida regulada V(Corriente inferior a 150mA)，Fuente de alimentación para ventilador de refrigeración。
LED de encendido：luz roja de encendido，Siempre encendido cuando la fuente de alimentación es normal。
LED de nodo：Indicador de tipo de nodo azul。Siempre encendido cuando el módulo está configurado como un nodo central，Parpadea cuando el módulo está configurado como nodo de acceso。
LED de enlace：Indicador de estado de enlace inalámbrico。

    Módulo DLB tamaño 58*64mm(Dimensiones que no incluyen los componentes de la interfaz que sobresalen del borde de la placa)，Altura del dispositivo frontal inferior a 3,8 mm，La altura del dispositivo trasero es inferior a 7,8 mm.，Espesor 1,2 mm，Peso 31,7 g。

PA externo para aumentar la potencia de transmisión

La potencia máxima de transmisión del propio módulo DLB es de 25±2dBm，También proporcionamos módulos amplificadores de potencia a juego.(2con 5W/10W)para aumentar la potencia de transmisión，Cumple con los requisitos de aplicación de diferentes escenarios y diferentes distancias.。La siguiente figura es un diagrama esquemático del acoplamiento del módulo DLB y el módulo amplificador de potencia de apoyo。

aplicación de red DLB

    El uso de módulos DLB puede realizar una comunicación de datos inalámbrica bidireccional de larga distancia，Posibilidad de comunicación bidireccional punto a punto，También puede comunicarse bidireccionalmente en red estrella punto a multipunto ，Y retransmisión y red inalámbrica ad hoc Modo malla(firmware personalizado)comunicación bidireccional。Durante la comunicación punto a multipunto，Si se requiere comunicación entre dos nodos de acceso, debe retransmitirse a través del nodo central，Todos los nodos están en la misma WLAN，Todos los nodos de acceso se comunican con el nodo central para compartir el ancho de banda de trabajo inalámbrico，El módulo distribuirá automáticamente la velocidad del sistema de manera uniforme。La transmisión de datos desde el nodo central al nodo de acceso se denomina enlace descendente.，La transmisión de datos desde el nodo de acceso al nodo central se denomina enlace ascendente.。Durante la comunicación punto a punto o punto a multipunto，El enlace descendente y el enlace ascendente comparten el ancho de banda de trabajo inalámbrico。Cuando se envía el módulo，La configuración predeterminada es la relación entre la tasa de enlace ascendente y la tasa de enlace descendente = 4:1。por lo tanto，Si el módulo se utiliza para transmitir datos de video de cámara IP，La cámara IP debe estar conectada al nodo de acceso。El módulo ajustará automática y dinámicamente la velocidad de transmisión inalámbrica de acuerdo con el flujo de datos comerciales transportados，Cuando la cantidad de datos comerciales transportados es menor，En las mismas condiciones, la distancia de transmisión será mayor.。por lo tanto，Cuando utilice el dispositivo para transmitir datos de video de la cámara IP，La distancia de transmisión inalámbrica se puede aumentar reduciendo adecuadamente la tasa de bits de codificación de video de la cámara IP。

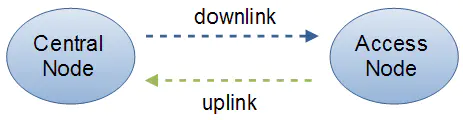

comunicación entre pares：

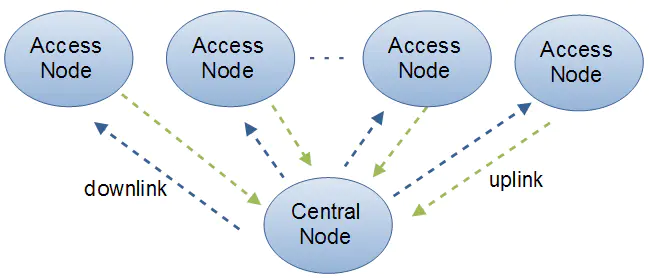

red estrella：

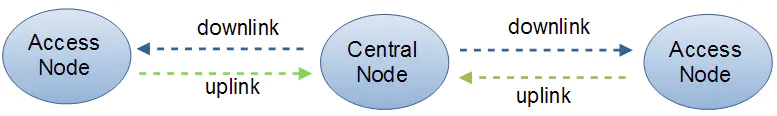

modo relé：

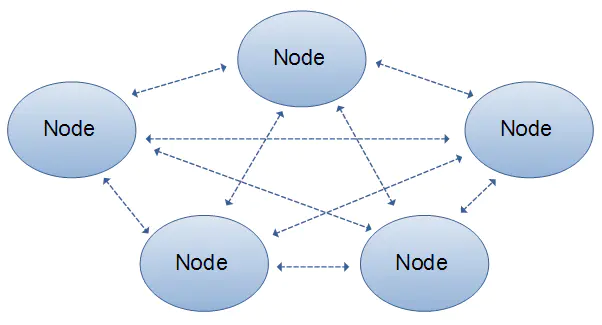

Red ad hoc inalámbrica en malla(Edición personalizada)：
