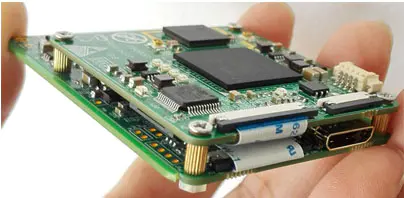

Módulo de codificación de compresión SUE1 H.264

El módulo SUE1 es un módulo de codificación de compresión de video H.264 desarrollado por la compañía VCAN ，Tamaño pequeño del módulo.、Interfaces ricas。

Función descriptiva：

• La placa SUE1 implementa la codificación de compresión H.264，Soporte máximo para codificación 1080P@60fps，Compatible con versiones anteriores de otras resoluciones、codificación de velocidad de fotogramas；
• Interfaz de entrada de audio y video：
  • Entrada miniHDMI
  • Entrada AV y entrada de audio(Señal de 4 pines en conector J1)
• Soporte del sistema de entrada de video de la placa SUE1：
  • Mini HDMI：1080 60PAG、1080 50PAG、1080 30PAG、1080 25PAG、1080 24PAG、1080 60yo、1080 50yo、1080 30yo、720 60PAG、720 50PAG、720 30PAG、……，Varios modos de adaptación.
  • AV: 720×480 60yo(NTSC)、720×576 50yo(CAMARADA)，adaptación de modo
• Interfaz de salida de flujo de video codificado：Señal Ethernet en conector FPC
• Puerto serie de transmisión de datos transparente unidireccional(Señal OSD de 3 pines en conector J1)
• controlar puerto serie(3Pin dentro del conector J1 configura la señal del puerto serie)
• interfaz USB(Para la programación de software、actualización de mantenimiento, etc.，Señal USB de 4 pines en conector J1)
• Interfaz de entrada de energía(Señal de alimentación de 2 pines en el conector J1)
• Tamaño 70x45mm(No incluye el tamaño de los dispositivos de interfaz y los conectores que sobresalen del borde de la placa)
• Grosor de la placa PCB SUE1 1,2 mm，El punto más alto del dispositivo frontal es inferior a 3,5 mm.，El punto más alto del dispositivo en la parte posterior es inferior a 2,5 mm.
• tensión de alimentación：6V~15V

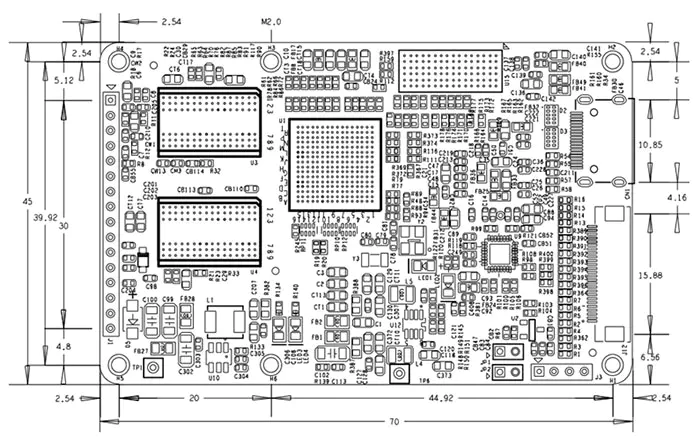

Dimensiones mecánicas：

Señal de interfaz del módulo SUE1：

1)Interfaz de conector FPC
El conector FPC es una interfaz de cable flexible de cable plano de 26 pines，Se puede utilizar como placa de codificación SUE1 H.264 y módulo de modulación COFDM de back-end.(como RCB、RC900 etc)La forma de conexión para transferir el flujo de código de video entre。

2)Interfaz del conector J1
El conector J1 es una interfaz de pines de una sola fila de 16 pines y 2,0 mm de paso，Las señales incluidas tienen potencia、Puerto serie de transmisión de datos transparente、controlar puerto serie、USB、AV、Entrada de audio。

Coincidencia de aplicación de placa SUE1：

La placa SUE1 se puede utilizar de forma flexible con otros módulos。Las placas SUE1 están disponibles por separado con RCB、RC900 y otros módulos de modulación COFDM se apilan y ensamblan juntos，Transmisores Form COFDM con diferentes funciones，La interfaz de conexión es FPC Connector(26Interfaz de cable flexible de cable plano PIN)。

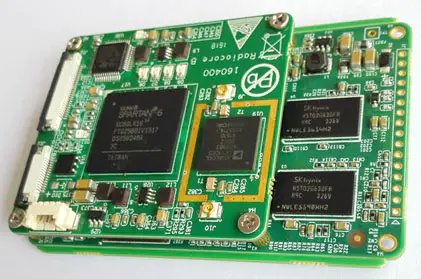

SUE1 con RCB：

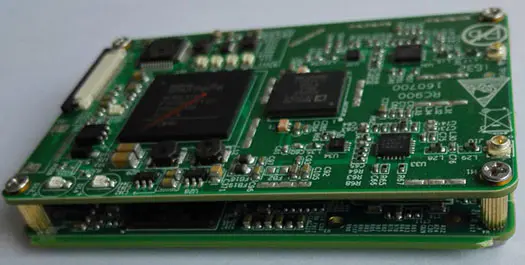

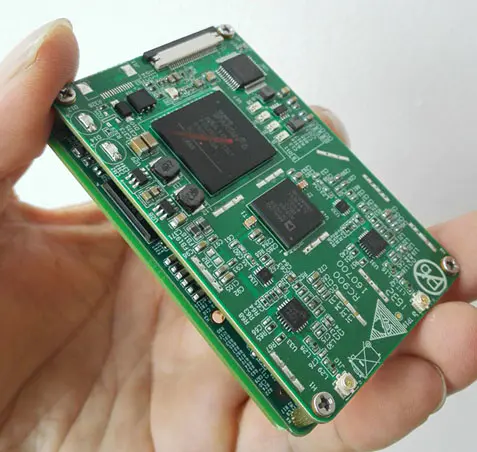

SUE1 con RC900：

Las placas SUE1 también se pueden combinar con pilas RC-Hat，Proporcionar directamente una interfaz externa RJ45，La interfaz de conexión también es conector FPC(26Interfaz de cable flexible de cable plano PIN)。en este momento，Entrada de vídeo a través de interfaz HDMI o AV，Salida a través del puerto de red RJ45 después de la codificación y compresión H.264。
