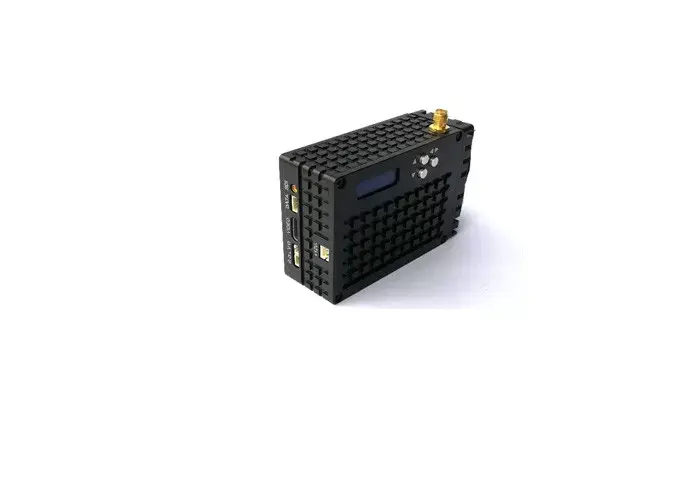

1 Έξοδος Watt COFDM Κιτ πομπού βίντεο για αεροφωτογράφηση 2 κανάλια

Εισαγωγή προϊόντος:

Είναι ο πιο πρόσφατος εξοπλισμός ασύρματης μετάδοσης βίντεο υψηλής ευκρίνειας μικρού μήκους της εταιρείας μας, χρησιμοποιώντας τεχνολογία διαμόρφωσης πολλαπλών φορέων COFDM, υψηλής απόδοσης και καινοτόμο σχήμα κωδικοποίησης συμπίεσης H.264, την αποτελεσματικότητα κωδικοποίησης, μειωμένη καθυστέρηση κωδικοποίησης, βελτιστοποίηση αλγορίθμου, το ποσοστό αντι-σφάλματος και να βελτιώσει περαιτέρω την ποιότητα της εικόνας ενός γόνιμου εκλεπτυσμένου και βελτιωμένου, με τον χαμηλότερο ρυθμό για να επιτευχθεί η καλύτερη συμπίεση εικόνας. Πρότυπη σχεδίαση ενσωματωμένης μονάδας μετάδοσης που βασίζεται στη χρήση προηγμένης τεχνολογίας προεπεξεργασίας βίντεο και αποτελεσματικού αλγόριθμου κωδικοποίησης βίντεο για την παροχή υψηλής ποιότητας, χαμηλού ρυθμού μετάδοση σημάτων ήχου και εικόνας σε συστήματα μετάδοσης ψηφιακής τηλεόρασης υψηλής ευκρίνειας, σύστημα κινητής τηλεόρασης, Συστήματα IPTV, Διαχειρίζεται έτσι εύκολα προβλήματα επέκτασης δικτύου, βελτιώνουν σημαντικά τη χρήση του διαθέσιμου εύρους ζώνης, αποτελεσματική εξοικονόμηση κόστους μεταφοράς για τους φορείς εκμετάλλευσης

Βασικά χαρακτηριστικά:

● Χρήση τεχνολογίας διαμόρφωσης COFDM,χαμηλή καθυστέρηση με τεχνολογία κωδικοποίησης εικόνας H.264

● Υποστήριξη σύνθετης εισόδου βίντεο NTSC/PAL

● Πολυλειτουργική διεπαφή(SDI, HDMI, CVBS)

● Πολλαπλές μορφές βίντεο full HD1080_30p / 50Π / 60Π / 50Εγώ / 60Εγώ, HD720_50p / 60Π,

   SD480i / 576Εγώ,παρέχουν καλή συμβατότητα

● Υποστήριξη μη οπτικής επαφής (NLOS), υψηλής ταχύτητας φορητή μετάδοση

● Εξαιρετικά ενσωματωμένος συνδυασμός αρθρωτού σχεδιασμού

● Μικρό μέγεθος, μικρό βάρος, εύκολο να κουβαληθεί, χρησιμοποιώντας κέλυφος αλουμινίου με πτερύγια ψύξης αέρα

● Υψηλή ισχύς εξόδου (0.5W-1W), υποστήριξη για μετάδοση μεγάλης εμβέλειας

Εφαρμογή:

Αυτό το προϊόν χρησιμοποιείται ευρέως σε υψηλής ποιότητας και υψηλού επιπέδου

Απαιτήσεις αεροφωτογραφίας,Νέα, αθλητικές εκδηλώσεις, κεκρυμμένος

έρευνα, βιντεοπαρακολούθηση,πυρόσβεση,ασύρματη μετάδοση βίντεο σε πραγματικό χρόνο και άλλες εφαρμογές.

ΠΡΟΔΙΑΓΡΑΦΕΣ:

εύρος εισόδου DC	DC 6~12V(Με προστασία αντίστροφης πολικότητας)
Ρεύμα	1.0A_12V/12W(CVBS)
1.0A_12V/12W(SDI)
1.2A_12V/15W(HDMI)
Είσοδος βίντεο	CVBS:NTSC 640 × 480
PAL 720×576
SDI:Υποστήριξη έως 1080i/30
Mini HDMI:Υποστήριξη HD1080P,720Π,
ΕΙΣΑΓΩΓΗ ΗΧΟΥ	Μικρόφωνο/καλώδιο(επιλογή)
Κανάλι ήχου	2 κανάλια
Κωδικοποιητής ήχου	ISO/IEC13818-3(MPEG-1)
εύρος ζώνης	2.0/2.5/4.0/8.0MHz
Ραδιοσυχνοτητα	300MH~2700MHz,βήμα 1MHz(άλλες συχνότητες κατόπιν αιτήματος)
Ισχύς εξόδου	26dBm~30dBm/400mW~1,0W(μπορεί να προσαρμοστεί)
interface RF	Γυμνάσιο
Κρυπτογράφηση	AES 128
FEC	1/2,2/3,3/4,5/6,7/8
Guard Interval	1/32,1/16,1/8,1/4
Μεταφορείς	2κ
κωδικοποίηση βίντεο	H.264, MPEG-2
Διαμόρφωση	COFDM
σχηματισμού	QPSK,16QAM,64QAM
Λειτουργία ελέγχου παραμέτρων	Μέσω της οθόνης OLED για να ρυθμίσετε τις σχετικές παραμέτρους
Διαστάσεις	78mm*60mm*31mm
Βάρος	199σολ
Θερμοκρασία λειτουργίας	-20℃ ~ 70 ℃
Αξεσουάρ HN-530	2P/2.0 Καλώδιο τροφοδοσίας,2P/1.25 Αναλογικό καλώδιο βίντεο,3P/1.25 Καλώδιο ήχου.

Επισκόπηση προϊόντος:
ο 1 Το Watt COFDM Video Transmitter Kit αντιπροσωπεύει την τελευταία εξέλιξη στην υψηλή ευκρίνεια, τεχνολογία ασύρματης μετάδοσης βίντεο σε μεγάλες αποστάσεις. Αναπτύχθηκε για επαγγελματική αεροφωτογράφηση, κάλυψη ειδήσεων, επιτήρηση, και εφαρμογές κινητής μετάδοσης, αυτό το σύστημα χρησιμοποιεί COFDM αιχμής (Κωδικοποιημένη Ορθογώνια Πολυπλεξία Διαίρεσης Συχνότητας) Τεχνολογία διαμόρφωσης πολλαπλών φορέων σε συνδυασμό με κωδικοποίηση συμπίεσης H.264. Το εξαιρετικά αποδοτικό σχήμα κωδικοποίησης μειώνει σημαντικά την καθυστέρηση, βελτιώνει την ποιότητα της εικόνας, και βελτιώνει την ανθεκτικότητα στα σφάλματα, εξασφαλίζοντας σταθερή και καθαρή μετάδοση βίντεο ακόμα και σε δύσκολα περιβάλλοντα.

Ο πομπός έχει σχεδιαστεί ως συμπαγής, αρθρωτή μονάδα, ενσωμάτωση προηγμένης προεπεξεργασίας βίντεο και αποτελεσματικών αλγορίθμων κωδικοποίησης βίντεο. Είναι σε θέση να παρέχει υψηλής ποιότητας ψηφιακά σήματα βίντεο και ήχου σε χαμηλό εύρος ζώνης, καθιστώντας το ιδανικό για ψηφιακή τηλεοπτική μετάδοση υψηλής ευκρίνειας, συστήματα κινητής τηλεόρασης, Δίκτυα IPTV, και άλλες επαγγελματικές εφαρμογές βίντεο. Η υψηλή ενσωμάτωση και ο βελτιστοποιημένος σχεδιασμός του επιτρέπουν στους χειριστές να επεκτείνουν τις δυνατότητες του δικτύου χωρίς συμβιβασμούς στην απόδοση, μεγιστοποίηση του διαθέσιμου εύρους ζώνης ελαχιστοποιώντας ταυτόχρονα το κόστος μετάδοσης.

Βασικά χαρακτηριστικά:

• Προηγμένη διαμόρφωση COFDM: Χρησιμοποιεί την τεχνολογία COFDM για στιβαρότητα, μεγάλης εμβέλειας, μη οπτική επαφή (NLOS) μετάδοση, διατηρώντας σταθερή την ποιότητα του σήματος ακόμη και σε κινήσεις υψηλής ταχύτητας ή δύσκολες συνθήκες εδάφους.
• Χαμηλή καθυστέρηση H.264 Κωδικοποίηση: Υποστηρίζει συμπίεση βίντεο H.264 για αποτελεσματική, μετάδοση εικόνας υψηλής ποιότητας με ελάχιστη καθυστέρηση.
• Υποστήριξη πολλαπλών διασυνδέσεων: Εξοπλισμένο με σύνθετο βίντεο (CVBS), Mini HDMI, και διεπαφές εισόδου SDI, παρέχοντας ευέλικτη ενοποίηση με διάφορες κάμερες και πηγές βίντεο.
• Συμβατότητα Full HD: Υποστηρίζει πολλαπλές μορφές βίντεο, συμπεριλαμβανομένων Full HD 1080p σε 30/50/60 πλαίσια ανά δευτερόλεπτο, 1080εγώ στο 50/60 πεδία ανά δευτερόλεπτο, HD 720p σε 50/60 fps, και τυπικής ευκρίνειας 480i/576i. Αυτό διασφαλίζει τη συμβατότητα με ένα ευρύ φάσμα επαγγελματικού και καταναλωτικού εξοπλισμού βίντεο.
• Έξοδος υψηλής ισχύος: Παρέχει ρυθμιζόμενη ισχύ από 0,5W έως 1W, επιτρέποντας τη μετάδοση μεγάλης εμβέλειας τόσο για εναέριες όσο και για επίγειες εφαρμογές.
• Συμπαγής και ελαφρύ σχέδιο: Έχει διαστάσεις μόνο 78 mm × 60 mm × 31 mm και ζυγίζει 199 g, διευκολύνοντας την τοποθέτηση σε drones, οχήματα, ή φορητές εξέδρες. Το αερόψυκτο κέλυφος αλουμινίου παρέχει αποτελεσματική απαγωγή θερμότητας για συνεχή λειτουργία.
• Ευέλικτες επιλογές RF: Λειτουργεί στο εύρος συχνοτήτων 300MHz–2700MHz με βήμα 1MHz, και η ισχύς εξόδου μπορεί να προσαρμοστεί για να πληροί συγκεκριμένες ρυθμιστικές απαιτήσεις.
• Ασφαλής μετάδοση: AES 128 Η κρυπτογράφηση εξασφαλίζει ασφαλή μεταφορά δεδομένων, ενώ ρυθμιζόμενο FEC (Διόρθωση σφαλμάτων προώθησης) οι ρυθμοί και τα διαστήματα προστασίας παρέχουν πρόσθετη προστασία από παρεμβολές.
• Έλεγχος φιλικό προς το χρήστη: Οι παράμετροι μπορούν εύκολα να ρυθμιστούν μέσω της ενσωματωμένης οθόνης OLED, επιτρέποντας στους χειριστές να διαμορφώσουν γρήγορα το σύστημα επιτόπου.

Τεχνικές προδιαγραφές:

• Εύρος εισόδου DC: 6– 12 V, με προστασία αντίστροφης πολικότητας
• Τωρινή κατανάλωση:
  • CVBS: 1.0A @ 12V (12W)
  • SDI: 1.0A @ 12V (12W)
  • HDMI: 1.2A @ 12V (15W)
• Είσοδος βίντεο:
  • CVBS: NTSC 640 × 480, PAL 720×576
  • SDI: Έως 1080i/30
  • Mini HDMI: HD 1080p, 720Π
• ΕΙΣΑΓΩΓΗ ΗΧΟΥ: Μικρόφωνο ή καλώδιο (προαιρετικός), υποστηρίζοντας 2 κανάλια ήχου, κωδικοποιημένα με ISO/IEC 13818-3 (MPEG-1)
• Επιλογές εύρους ζώνης: 2.0 / 2.5 / 4.0 / 8.0 MHz
• Ραδιοσυχνοτητα: 300MHz–2700 MHz (προσαρμοσμένες συχνότητες διαθέσιμες κατόπιν αιτήματος)
• Ισχύς εξόδου: 26–30dBm (400mW–1W), προσαρμόσιμη
• Διεπαφή RF: Υποδοχή SMA
• FEC: 1/2, 2/3, 3/4, 5/6, 7/8
• Guard Interval: 1/32, 1/16, 1/8, 1/4
• Μεταφορείς COFDM: 2κ
• Κωδικοποίηση βίντεο: H.264, MPEG-2
• Τύποι διαμόρφωσης: COFDM, με επιλογές αστερισμού του QPSK, 16QAM, 64QAM
• Διαστάσεις: 78mm × 60 mm × 31 mm
• Βάρος: 199σολ
• Θερμοκρασία λειτουργίας: -20° C έως 70 ° C

Συμπεριλαμβανόμενα αξεσουάρ (Κιτ HN-530):

• 2P/2.0 Καλώδιο ρεύματος
• 2P/1.25 Αναλογικό καλώδιο βίντεο
• 3P/1.25 Καλώδιο ήχου

εφαρμογές:
ο 1 Το Watt COFDM Video Transmitter Kit είναι ιδανικό για ένα ευρύ φάσμα επαγγελματικών εφαρμογών που απαιτούν αξιόπιστη, ασύρματη μετάδοση βίντεο σε πραγματικό χρόνο:

• Αεροφωτογράφηση: Ιδανικό για drones και UAV, παρέχοντας ζωντανές ροές υψηλής ευκρίνειας για κινηματογράφο, χαρτογράφηση, και επιθεώρηση.
• Εκπομπή και Κάλυψη Ειδήσεων: Επιτρέπει τη ζωντανή ροή αθλητικών γεγονότων, συναυλίες, ή απομακρυσμένη αναφορά ειδήσεων χωρίς να βασίζεστε σε ενσύρματες συνδέσεις.
• Επιτήρηση και Ασφάλεια: Κατάλληλο για κρυφή έρευνα, παρακολούθηση ευαίσθητων περιοχών, και παρακολούθηση βίντεο σε πραγματικό χρόνο.
• Δημόσια Ασφάλεια και Αντίδραση έκτακτης ανάγκης: Υποστηρίζει την πυρόσβεση, παρακολούθηση καταστροφών, και επιχειρήσεις επιβολής του νόμου με υψηλή ποιότητα, ροές βίντεο χαμηλής καθυστέρησης.
• Βιομηχανική και εμπορική χρήση: Διευκολύνει την ασύρματη μετάδοση βίντεο για επιθεώρηση, παρακολούθηση κατασκευής, και μεγάλης κλίμακας κάλυψη εκδηλώσεων.

Προαιρετικές διαμορφώσεις:

• Προσαρμοσμένα εύρη συχνοτήτων RF και έξοδοι ισχύος
• Πρόσθετες μονάδες εισόδου/εξόδου ήχου
• Κεραίες εκτεταμένης εμβέλειας για εξειδικευμένες εφαρμογές μεγάλων αποστάσεων
• Μετατροπείς SDI σε HDMI ή HDMI σε SDI για ευρύτερη συμβατότητα κάμερας

Αυτό το ευέλικτο, Το κιτ πομπού βίντεο COFDM υψηλής απόδοσης συνδυάζει χαρακτηριστικά επαγγελματικής ποιότητας, συμπαγής σχεδιασμός, και εξαιρετική αξιοπιστία, καθιστώντας το απαραίτητο εργαλείο για όποιον χρειάζεται σταθερό, ασύρματη μετάδοση βίντεο HD μεγάλης εμβέλειας σε δύσκολα περιβάλλοντα.
