Bezdrátový HDMI video vysílač a přijímač COFDM-908T

Q. Jaké je rozlišení videa?
A: HDMI 1080P.

Q. Je výkon vysílače vysoký?
A: Pro Vysílač, různé PA (zesilovač) uvnitř, proud je jiný. 20W 6-7A, 10W 5A, 5W 3A, 1-2W 1,6A

Pro Přijímač, proud je pouze 0.3A (300mA)

Q: Jako bychom potřebovali jen 10 km, kolik PA se doporučuje?
A: Vzhledem k tomu, že váš vysílač a přijímač se používají na zemi, na rozdíl od dronů, výška vysílače a přijímače se velmi liší. Doporučuje se použít 10W PA vysílač pro 10 kilometry. Musíte také vzít v úvahu, že váš přijímač je nainstalován ve voze, a neustále se pohybuje vysokou rychlostí. Stabilitu signálu na přijímači může zajistit pouze vysílač s vysokým výkonem.

Q: Jaká frekvence je lepší? 2.4G nebo 5,8G?
A: Frekvenční rozsah Cofdm je 170~860Mhz.
Máme také produkty, které využívají 2,4G nebo 5,8G, ale rozsah těchto dvou intervalů je stejný jako frekvence WiFi, což způsobí, že přenos bude značně rušen WiFi, a přenosová vzdálenost se výrazně zkrátí.
Pokud jsou lokálně k dispozici digitální TV DVB-T signály, při výběru frekvencí se snažte vyhnout frekvencím v těchto rozsazích.

Q: Mohou si zákazníci sami upravit frekvenci? Pokud je někdy frekvence obsazená.
A: Výchozí střední frekvence je 595 MHz, obecně je tam šířka pásma +/-15 MHz, což je 30 MHz, a lze nastavit frekvenční rozsah. (580-610Mhz).
Mimo tento rozsah, je nutné změnit anténu a PA přizpůsobené podle této střední frekvence.

Q:Jak si zákazník upraví frekvenci vysílače nebo přijímače? Existuje nějaký software na změnu frekvence??

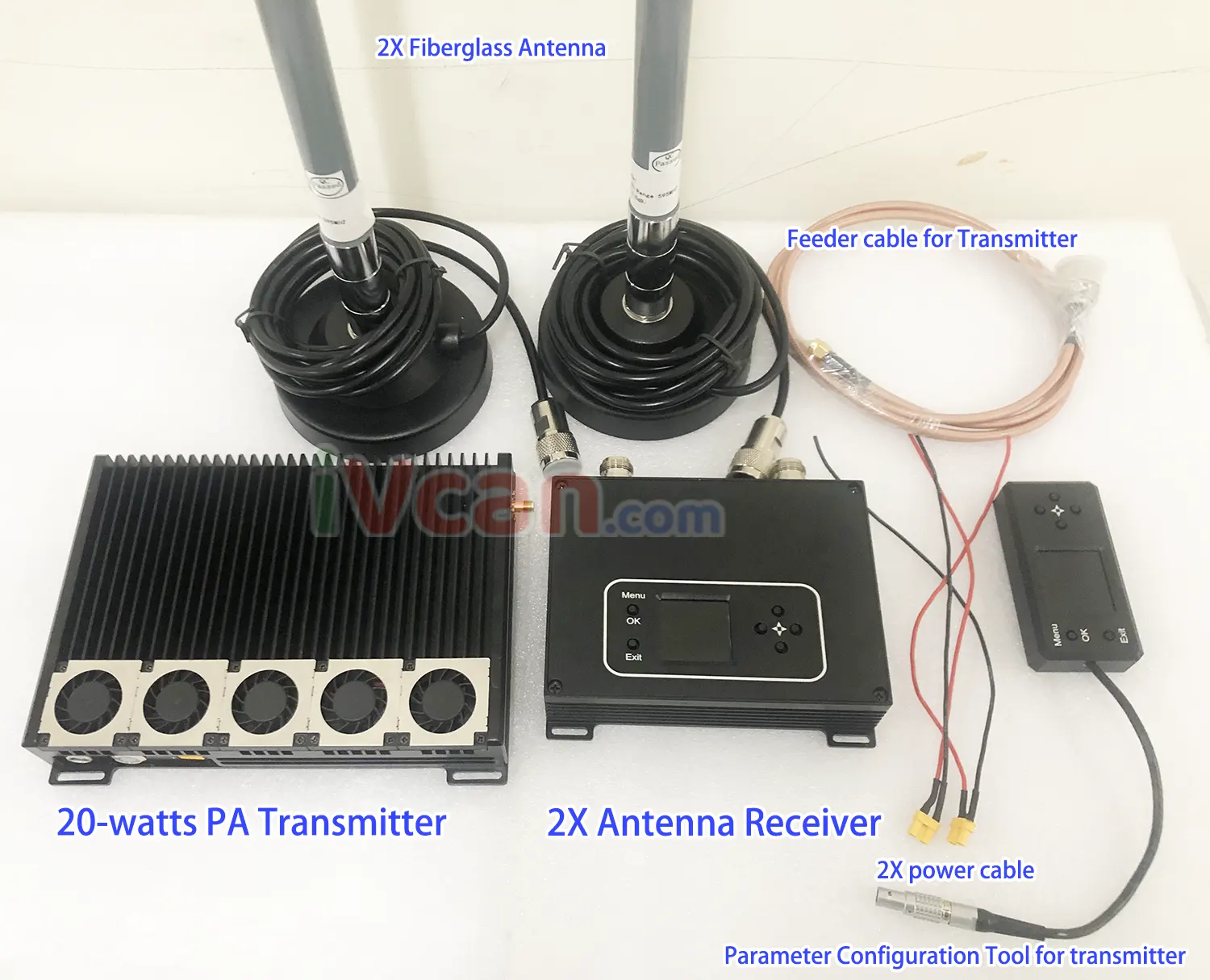

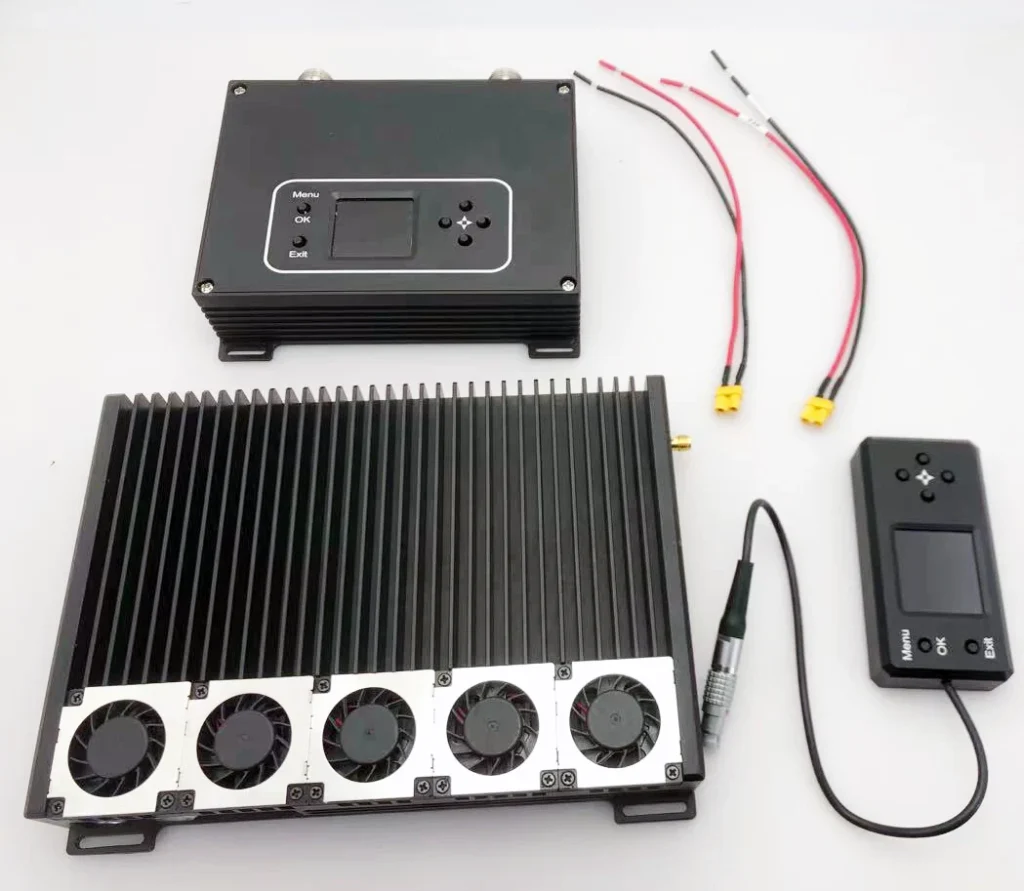

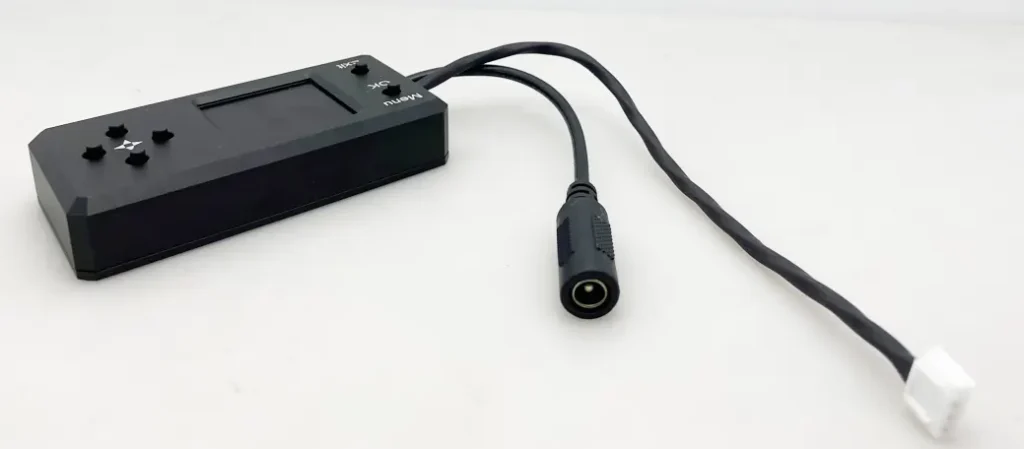

A:Je to velmi snadné, vysílač může používat pomocnou desku vedle obrázku, a pomocná deska přijímače je na trupu, s obrazovkou a tlačítky.

Zákazníkům se ale nedoporučuje upravovat, protože někdy změnil parametry vysílače, ale nezměnil parametry přijímače, řekl, že nemůže přijmout signál.

Q: Mohu nastavit výkonový zesilovač na vysílači?
A: Uživatel může snížit skutečný výstupní výkon zvýšením impedance vysokého výkonu, ale nemůže zvýšit vysílač PA s nízkým výkonem.
Například, 10W PA lze změnit na 5W PA, ale nelze změnit 5W PA na 10W.

1. Přesnou přenosovou vzdálenost vám nikdo neřekne. Protože přenosová vzdálenost závisí na výšce vaší antény transceiveru a typu a tloušťce překážek, zda lze přenášený signál ohýbat, zda nedochází k rušení v aktuální frekvenci, atd.
2. Uprostřed jsou stromy nebo hora, a přenosová vzdálenost je jiná.
3. Je těžké vám říci přesnou přenosovou vzdálenost, i stěny mají tl, obvykle 500-1000 metry.
4. Podívejte se prosím na naše testovací video, pokud si myslíte, že je to vhodné, můžete si koupit vzorek pro testování, pokud nejste spokojeni, můžete nám ho vrátit.
5. Zde je formulář pro COFDM PA a LOS a NLOS přenosovou vzdálenost pro vaše reference.

COFDM-908T nyní podporuje H.264, ne H265.

Maximální podpora 1080 50P. Ve skutečnosti jsme to testovali na 1080P60, rám se zasekne, nebo bude uznání neúplné

1. Spotřeba energie se rovná proudu krát napětí. Například, pro 10W vysílač, proud je 5,5A, a napětí je 12V, takže jeho spotřeba je 66W.
2. Pokud si připravíte 1000W dobíjecí baterii a použijete 10W PA vysílač, odhaduje se, že můžete použít 1000W děleno 66W, která se rovná 15 hodiny.

1. Zda je spojení mezi vysílačem a přijímačem dobré nebo zda je síla signálu vidět na malé obrazovce přijímače COFDM.
2. Ne na vysílači. Protože COFDM je jednosměrný přenos, pouze přijímač může přijímat sílu signálu vysílání a zobrazovat je na obrazovce. Pokud vysílač potřebuje tyto signály vidět, je nutné přidat sadu zařízení pro přenos dat pro přenos stavového signálu z přijímače do vysílače a jeho zobrazení pomocí signálky.
3. Tuto funkci může mít vysílač a přijímač obousměrného přenosu, a doporučuje se zvolit obousměrné přenosové zařízení.

1. Za prvé, frekvence je správná.
2. Pro dosažení nejlepšího výkonu vysílače, zesilovač a anténa, jsou obecně přizpůsobeny podle centrálního bodu provozní frekvence, a všechny mohou pracovat v pracovním frekvenčním rozsahu, obecně ±15 MHz. To znamená, když je centrální pracovní frekvence 290 MHz, pracovní rozsah vysílače je 275Mhz~305Mhz. Splňuje tedy frekvenční rozsah 280~300Mhz požadovaný zákazníky.

1. Ano, bezdrátový příjem video signálu je vylepšen použitím Yagi a všesměrových antén.

2.

3.

1. Ano, můžeme postavit přenos telemetrie a videa v COFDM-908T.

2. Doporučuje se níže uvedený model přenosu telemetrie.

   https://ivcan.com/p/digital-data-link-for-drones-and-robotics/



1. První, 10-wattový RF lineární zesilovač a 20-wattový RF lineární zesilovač používají stejnou dutinu, který je obráběn CNC frézou.
2. CNC frézky jsou nejen drahé, ale také jejich zpracování trvá dlouho. Dutiny 20W a 10W jsou univerzální, takže je lze vzájemně používat. Pro rychlejší dodání, tento znak nebyl změněn a použit přímo.
3. Tento produkt skutečně má 20 wattů. K testování před odesláním jsme použili speciální nástroje. Podívejte se prosím na video níže. (Přístroj ukazuje 3,04dBm plus černý útlum 40dBm se rovná 43,04dBm）
4. Testovací video na youtube: https://www.youtube.com/shorts/jfNoZeb1BIA
5. Zde jsou některé korespondence mezi výstupním výkonem a parametry dBm zobrazenými přístrojem.
6. 20mW je 13dBm
   200mW je 23 dBm
   1 Watt je 30 dBm
   2 Watt je 33dBm
   5 Watt je 37 dBm
   10 Watt je 40 dBm
   20 Watt je 43 dBm
   50 Watt je 47 dBm
   100 Watt je 50 dBm

Normální Čtyři HDMI video vstup a jeden HDMI výstupní box

Pokud se jedná pouze o jednoduché spojení čtyř kamerových videí do jednoho videa, před vysílač můžete přidat box se čtyřmi HDMI vstupy a jedním HDMI výstupem. To znamená, že monitor na přijímači zobrazí každé video vždy na čtvrtině obrazovky.

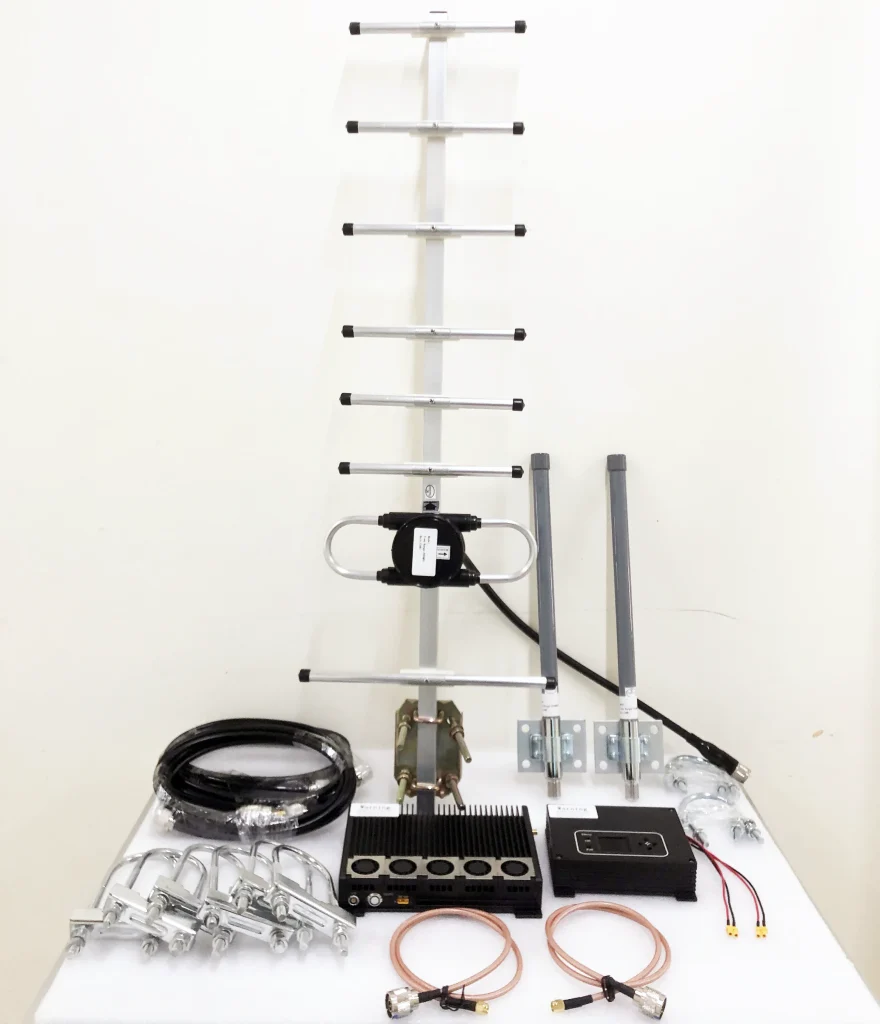

Ano, náš duální anténní RF vstupní přijímač podporuje rozmanitost. Na našem bezdrátovém video přijímači cofdm můžete použít dvě směrové antény yagi.

Pro lepší příjem signálu, doporučuje se mít na přijímači nainstalovanou jednu směrovou anténu Yagi a jednu všesměrovou anténu.

Mohou jej používat fotografové. V současné době podporuje 1080@60P, 1080~720 MHz, 1080~720 MHz
V současné době, nepodporuje 1080i, ani nepodporuje přenos 4K.

Ano, the COFDM Frekvenční rozsah video vysílače může pokrýt 1500 MHz, the COFDM video přijímač Frekvenční rozsah pokrývá pouze 170-860 MHz, za účelem dosažení jiného rozsahu, musíme Použijte převodník frekvence dolů Na vstupu RF.
