Bezdrátový vysílač COFDM

300-900MHz Mobile COFDM Bezdrátový vysílač, 5000MW USV přenos videa na dlouhé vzdálenosti

Podrobný popis produktu
Modulace: COFDM
Frekvence: 300-800MHz(volba), 12G/2,4G/5,8 GHz(přizpůsobili)
RF výstupní výkon: 2-5Watt (nastavitelný)
Bandwidth: 1.25/2.5/6/7/8MHz(volitelný)
Velikost: 180*100*60mm
Hmotnost: 1444G (čistá hmotnost)

Úvod mobilního digitálního bezdrátového vysílače:

Jedná se o exkluzivní design COFDM vysílač a přijímač. Má charakter nízkého výkonu, a malý rozměr na vysílači, a poskytujeme adekvátnější úvahy, aby to bylo intuitivnější a přirozenější. Použijte formát kódování H.264 a COFDM (kódované ortogonální multiplexování s frekvenčním dělením) modulace s 4 kanálový přijímač, poskytují vysokou kvalitu obrazu v revoluci 720*576, s krátkou latencí.

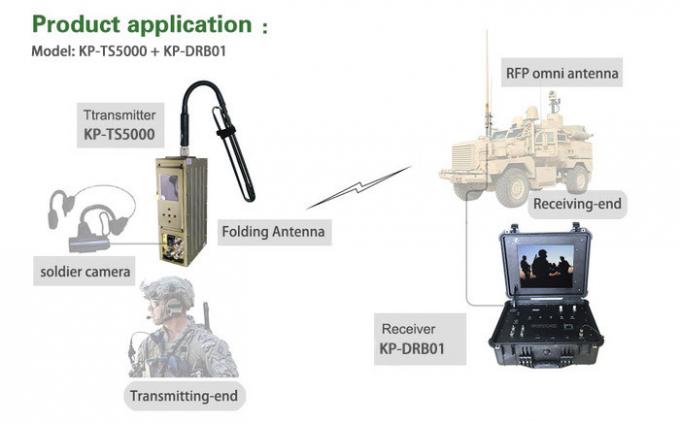

Tento speciálně navržený systém je určen pro UAV dálkový přenos, je také populární pro použití v jiných oblastech pro živý přenos video audio.

Funkce:

2-5Watt RF výkon nastavitelný;
Vestavěný s baterií 2300mA ;
Intuitivnější a přirozenější s coulometrem;
Oblíbené u uživatelů, a byl aplikován na jakékoli AV projekty.
Parametry vysílače:

Frekvence 300-800MHz(nastavitelný),1.2G/2,4G/5,8 GHz(přizpůsobili)
RF výstup Výkon 2-5Watt(nastavitelný)
Napětí DC12V
Modulace COFDM
konstelace QPSK,16QAM,64QAM(volitelný),
QPSK/16QAM/64QAM @ 6/7/8 MHz
Šířka pásma 1,25/2,5/6/7/8 MHz(volitelný)
Přenosová rychlost 2/4/6/8 Mbps(volitelný)
FEC 1/2,2/3,3/4,5/6,7/8(volitelný)
Interval ochrany 1/32,1/16,1/8,1/4 (volitelný)
Video Input 1 řádkové analogové video PAL/NTSC
Audio vstup Analogový stereo levý a pravý kanál
Komprese videa H.264
Šifrování dat AES 265 bit / ALLTECH Základní kódování
Plochost ≤2dB(v plném frekvenčním rozsahu) , ≤ 0,5 dB (v rozsahu 8 MHz)
Nosič 2K,8K
Video signál 1Vp-p@75Ω,Adaptivní NTSC/PAL
Rozlišení 720×576(KAMARÁD) , 720× 480(NTSC)
RF rozhraní N(F)
Video formát PAL/NTSC(Tento model byl navržen pro bezdrátový přenos videa a dat s obousměrným bezdrátovým datovým spojem)
AV rozhraní BNC
Vestavěná baterie 2300mA, 3hod
Pracovní prostředí -30~70°
Přenosová vzdálenost 2-6 km (na zemi); 100km od vzduchu na zem
Velikost 18010060mm
Hmotnost 1444g(čistá hmotnost)
Parametry přijímače:

Frekvence 300-800MHz(nastavitelný),1.2G/2,4G/5,8 GHz(přizpůsobili)
Paměť 60G, 148hodinový záznam
LCD monitor 7palcový nebo 9.5 palec
dostávat citlivost < -105dBm
RF rozhraní N(F)
Modulace COFDM
Napájení AC220V
Šířka pásma 2/2,5/4/8 MHz(nastavitelný)
konstelace QPSK,16QAM,64QAM(volitelný),
QPSK/16QAM/64QAM @ 6/7/8 MHz
FEC 1/2,2/3,3/4,5/6,7/8(volitelný)
Interval ochrany 1/32,1/16,1/8,1/4 (volitelný)
Video výstup 1 řádkové analogové video PAL/NTSC
Revoluce 720×576(KAMARÁD), 720× 480(NTSC)
Vodorovné čáry 625 nebo 525 Čára
Audio výstup Analogový stereo levý a pravý kanál
Šifrování dat AES 265 bit / ALLTECH Základní kódování
Napětí AC220V±20V, DC14V~DC16V
Pracovní prostředí -30~70°
Velikost 370*490*220mm
Hmotnost 18kg

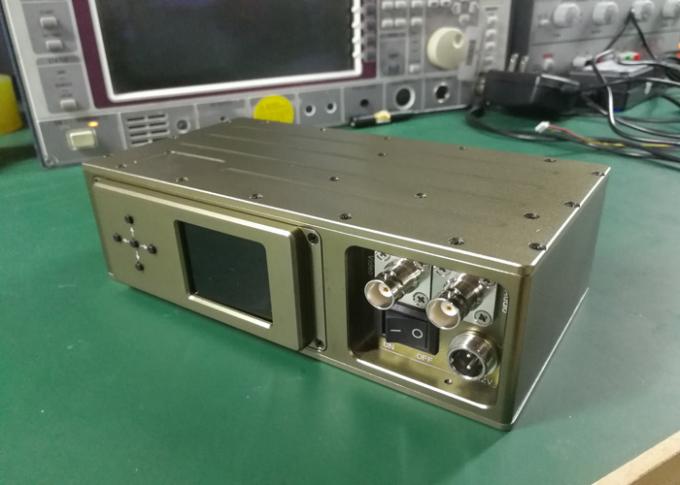

Obrázek vysílače:
