Плата прайгравання дэкадавання SHD1 H264 з нізкай затрымкай

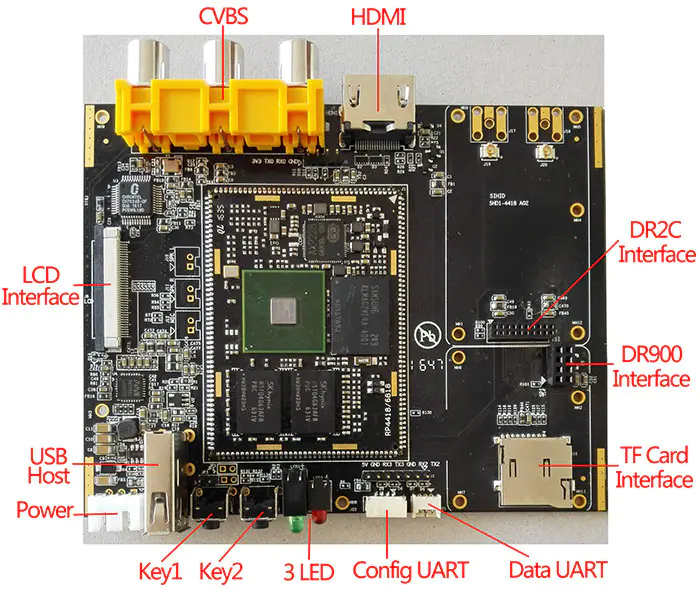

SHD1 - гэта плата для прайгравання відэа высокай выразнасці з нізкай затрымкай H.264, распрацаваная VCAN，Багатыя інтэрфейсы，Цалкам спраўны，Гнуткая канфігурацыя。

Апісанне функцыі：

• Плата SHD1 рэалізуе функцыю дэкампрэсіі і прайгравання відэа H.264，Максімальная падтрымка дэкадавання і прайгравання 1080P@60fps，Зваротная сумяшчальнасць з рознымі іншымі дазволамі、Прайграванне з дэкадаваннем частаты кадраў。Плата дэкадавання SHD1 з платай кадавання H264(напрыклад, SUE1、SEM9363)А выкарыстанне модуляў перадачы і прыёму COFDM можа рэалізаваць функцыю лічбавай бесправадной перадачы выявы высокай выразнасці з нізкай затрымкай，У рэальным тэсце 720P@60 затрымка відэа можа складаць каля 60 мс，1080Пры P@60 затрымка відэа можа дасягаць каля 130 мс。Затрымка адносіцца да затрымкі ад відэаўваходу HDMI перадатчыка да відэавыхаду HDMI прымача，Не ўключае затрымку пярэдняй камеры перадатчыка(Мы сапраўды вымералі, што затрымка пэўнай маркі люстраных камер складае каля 70 мс、Затрымка спартыўнай камеры вядомага брэнда складае каля 130 мс)；
• Падтрымка функцыі дэшыфравання відэа(Супадзенне з шыфраваннем відэа на перадатчыку)；
• Інтэрфейс выхаду аўдыё і відэа：
  • Аўдыё і відэа выхад порта HDMI-A
  • CVBS(галава лотаса)AV аўдыё і відэа выхад
  • 40Выхад PIN FPC LCD(неабавязковы)
  • Убудаваны аўдыёўзмацняльнік магутнасцю 1 Вт стэрэа класа D，Падтрымка дынаміка 1 Вт/8 Ом(неабавязковы)
• Порт USB тыпу A：
  • Паток відэа на ваш тэлефон або планшэт，Адначасова рэалізаваць відэа дысплей HDMI і відэа дысплей мабільнага тэлефона
  • Знешні модуль паніжальнага пераўтварэння FC2400A，Рэалізуйце бесправадны прыём, дэмадуляцыю, дэкадаванне і прайграванне ў дыяпазоне частот 2,4 ГГц COFDM
• Паслядоўны порт канфігурацыі параметраў(Config UART)：Можа быць падлучаны да ПК або панэлі кіравання параметрамі для канфігурацыі параметраў，Яго таксама можна падключыць да іншага хост-кампутара для канфігурацыі параметраў(напрыклад, пульт дыстанцыйнага кіравання беспілотнікам)；
• Празрысты паслядоўны порт перадачы дадзеных(UART Data)；
• Інтэрфейс карты TF(Для абнаўлення і абслугоўвання праграмнага забеспячэння、захоўванне дадзеных і інш.)；
• Інтэрфейс док-станцыі прыёмнага модуля DR2C з падвойнай антэнай COFDM；
• Інтэрфейс док-станцыі прыёмнага модуля DR900 з адной антэнай COFDM；
• 3Святлодыёдныя ліхтары：Індыкатар харчавання、Індыкатар прыёму радыёчастотнага сігналу、рэкорднае святло；
• дзве кнопкі：Клавіша 1 - уключэнне/выключэнне экраннага меню，Клавіша 2 - уключэнне/выключэнне запісу відэа；
• Памеры 109,4 х 86 мм (Не ўключае памер інтэрфейсных прылад і раздымаў, якія выступаюць з краю платы)；
• Таўшчыня друкаванай платы SHD1 1,6 мм，Самы высокі пярэдні кампанент менш за 15 мм，Няма кампанентаў на спіне；
• напружанне харчавання：6У~15В。

Прыкладанне платы дэкодэра SHD1：

    Плату SHD1 можна гнутка выкарыстоўваць з іншымі модулямі。Плату SHD1 можна выкарыстоўваць асобна з DR900、DR2C і іншыя прыёмныя модулі дэмадуляцыі COFDM складзены і сабраны разам，Сфармуйце прымачы COFDM з рознымі функцыямі，Рэалізаваць дэмадуляцыю прыёму сігналу COFDM і выхад дэкадавання аўдыё і відэа。

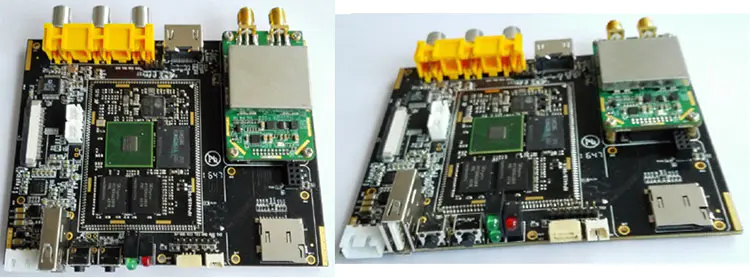

1)SHD1 выкарыстоўваецца з прыёмным модулем дэмадуляцыі COFDM з адной антэнай DR900：

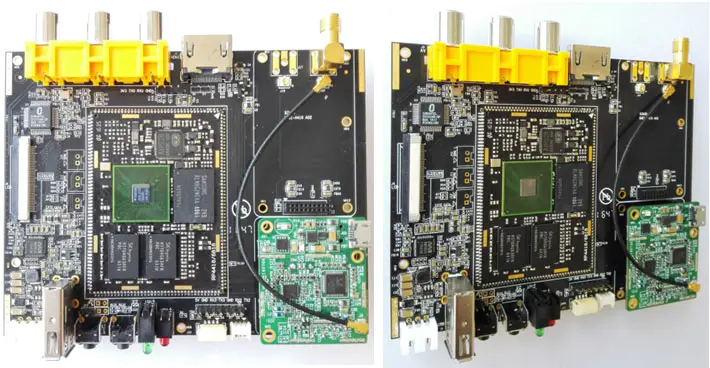

2)SHD1 выкарыстоўваецца з прыёмным модулем дэмадуляцыі DR2C з падвойнай антэнай COFDM：

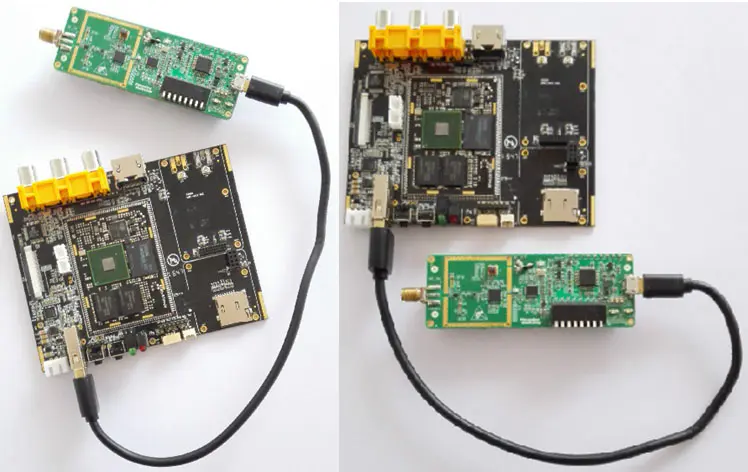

3)Знешні прыёмны модуль COFDM FC2400A дыяпазону 2,4 ГГц SHD1：

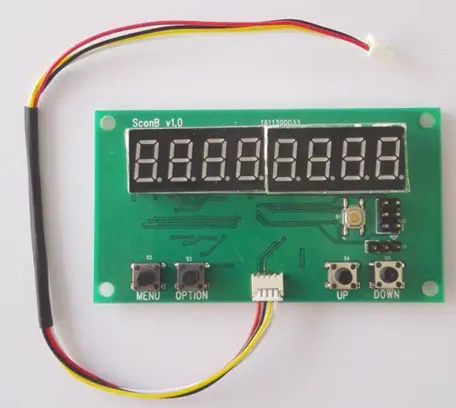

4)Інтэрфейс Config UART J22 платы SHD1 можна падключыць да вонкавай панэлі кіравання паслядоўнага порта，Зрабіце налады параметраў запуску，Такія, як працоўны дыяпазон частот、Такія параметры, як прапускная здольнасць бесправадной сеткі。На малюнку ніжэй панэль кіравання паслядоўным портам SconB，SconB падключаецца да платы SHD1 праз кабель 4PIN，Працуе ад платы SHD1。
