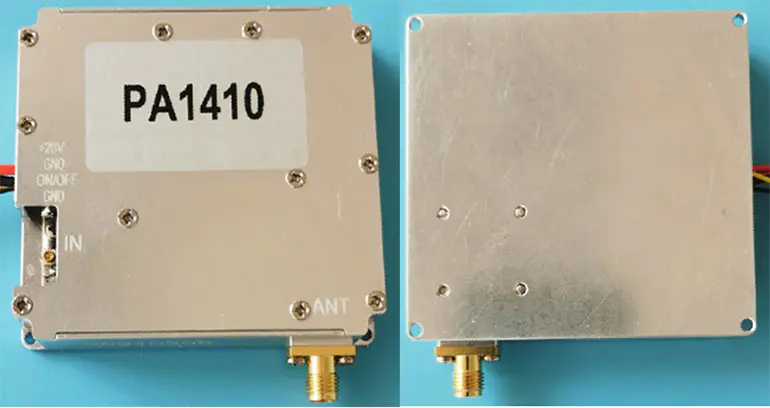

PA1410/PA810 для модуля DLM/DLB

Гэта PA1410(альбо PA810) Узмацняльнік - 10 Вт лінейнага ўзмацняльніка магутнасці, прызначаны для выкарыстання з модулем DLM/DLB.

Асаблівасці:

• Дыяпазон частот: 1425МГц-1455 МГц(PA1410), 800МГц-830 МГц(PA810)
• РФ у: DLM(або DLB) модуль радыёчастотнага выхаду(25± 2dBm)
• Магутнасць радыёчастотнага выхаду: 10W(40дБм)
• Tx ўзмацненне: 18дэцыбел, пры выкарыстанні з модулем DLB/DLM, усталюйце максімальную радыёчастотную магутнасць DLB/DLM на 22~24 дБм, тады магутнасць радыёчастотнага выхаду складзе 40~42 дБм.
• TTL 3,3 В па змаўчанні: DC24V~30V, мінімальны намінальны ток магутнасці 2,5 А пры 28 В
• спажываная магутнасць: <28Ш сярэдні
• памеры: 65*62*13.5мм, не уключаючы раз'ём з металічнага корпуса
• вага: 98г
• поўны супраціў: 50 ым

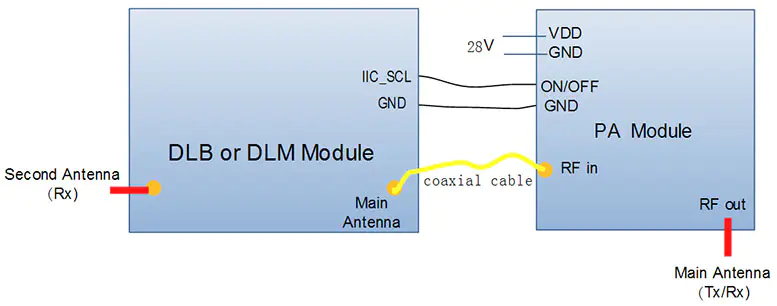

Сумесная праца з DLM(або DLB) Модуль:

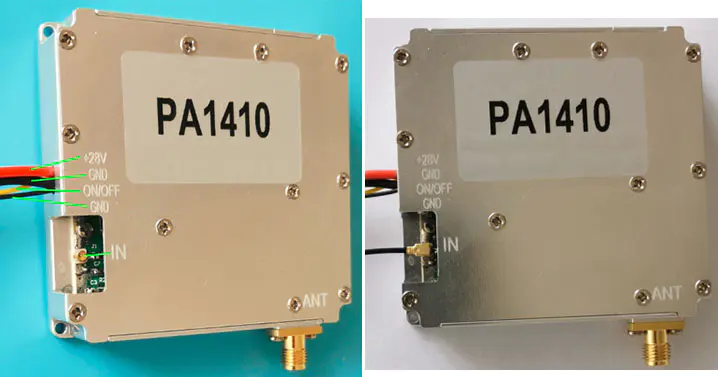

I / O

TTL 3,3 В па змаўчанні	VDD(чырвоны) і GND(чорны) каля 273 * 180 * 124 мм / 10,75 * 7,09 * 4,88 цалі. Прапануецца сілкаванне ад DC28V.
кантроль	Два кабеля, павінен быць звязаны з DLM(або DLB) Пераключальнік сігналаў(SCL і GND). Уваход высокі(1.8V да 3,3 В) будзе кіраваць узмацняльнікам і працаваць у рэжыме Tx. Нізкі ўваход дазволіць модулю PA працаваць у рэжыме Rx.
РФ у	Раз'ём IPEX для злучэння з галоўнай антэнай DLM(або DLB) модуль.
ВЧ выхад	Гняздо SMA

Цеплааддача

Тыльны бок модуля PA павінен быць сабраны на метал непасрэдна і шчыльна, каб спрыяць рассейванню цяпла. Для дасягнення аптымальнай прадукцыйнасці важна ўключыць адэкватныя стратэгіі рассейвання цяпла, якія ўключаюць радыятар або вентылятар у любыя канструкцыі, якія аб'ядноўваюць модуль PA.
