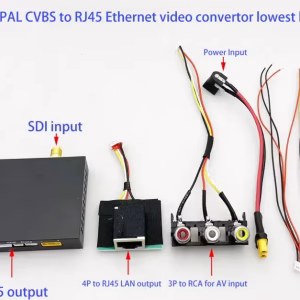

Кадавальнік уваходу HDMI SDI AV IP RJ45 Выхад Ethernet кампазітны аўдыё H265 Плата кадавання H264

Што ён можа зрабіць?

1. Гэты прадукт можа пераўтварыць ваша кадаванне HDMI SDI AHD AV Composite Data і спакаваць у IP RJ45 ethernet live streaming.
2. Гэты прадукт можа быць выкарыстаны для вашай камеры HDMI GoPro для працы з некаторымі бесправаднымі перадатчыкамі і прыёмнікамі аўдыяданых і відэа на базе IP.
3. Гэта прылада відэакадавальніка рэалізуе кадаванне відэа H.265/H.264 і аўдыё кодэк, паток будзе выходзіць праз Ethernet пасля кадавання. Аднаканальныя даныя UART таксама могуць быць упакаваны з патокам і выведзены ў Ethernet. Бітрэйт кадавання відэа кіруецца праз вэб-інтэрфейс.
4. This product is compact and suitable for real-time live video monitor via wireless link or Ethernet. У нас дзве мадэлі:
   * Mini HDMI / AV відэаўваход
   * Відэаўваход SDI/AHD

Асаблівасці

— Самая нізкая затрымка H.265/H.264 відэакадавальнік, поўнае дазвол HD, максімум 1080P60 кадавання.
— Аўдыё кодэк з аўдыё уваходам і выхадам
— Mini HDMI/SDI/AHD/AV відэаўваход, Вывад патоку Ethernet RTSP/TS, Пратакол TCP/UDP
— Вэб-інтэрфейс для кіравання
— апцыянальны: HDMI+AV або SDI+AHD ўваход і кадаванне адначасова
— апцыянальны: 4K відэаўваход і кадавальнік 4K, максімальнае дазвол 3840*2160 пры 30 кадрах у секунду
— У спалучэнні з нашым модулем дэкодэра, затрымка відэа H.265 складае каля 200 мс да 250 мс
— У спалучэнні з нашым модулем дэкодэра і ў самым нізкім рэжыме H.264, затрымка відэа складае каля 50 мс да 130 мс

HDMI + Поле ўводу AV

1. Раз'ём Mini HDMI для крыніцы HD-відэа або ўваходу для камеры
2. 4PIN-раз'ём ZH1,5 мм для AV-кампазітнага ўваходу крыніцы аўдыё-відэа
3. Падтрымка аднаканальнага відэаўводу і кадавання з прашыўкай па змаўчанні. Сістэма будзе аўтаматычна вызначаць уваходнае відэа пасля запуску сістэмы.
4. Калі відэа HDMI і AV падключаны, ўваход HDMI або паказаны ўваход (праз вэб-інтэрфейс) з'яўляецца прыярытэтам.
5. Ён таксама можа падтрымліваць як уваход HDMI, так і AV-уваход і кадзіраваць двухканальныя відэа адначасова з указанай прашыўкай.

• Падтрымка фарматаў відэа ўваходных HDMI: 1080двухканальны відэаўвод / кадаванне / перадача адначасова, 1080двухканальны відэаўвод / кадаванне / перадача адначасова, 1080двухканальны відэаўвод / кадаванне / перадача адначасова, 1080двухканальны відэаўвод / кадаванне / перадача адначасова, 1080двухканальны відэаўвод / кадаванне / перадача адначасова, 1080двухканальны відэаўвод / кадаванне / перадача адначасова, 1080@ 50I, 1080двухканальны відэаўвод / кадаванне / перадача адначасова, 720двухканальны відэаўвод / кадаванне / перадача адначасова, 720двухканальны відэаўвод / кадаванне / перадача адначасова, 720двухканальны відэаўвод / кадаванне / перадача адначасова, ……
• Падтрымка фарматаў уваходнага відэа AV: 720*480 60Я(NTSC), 720*576 50Я(PAL)
• кадаваньне відэа: H.265 / H.264, налада праз Вэб-інтэрфейс
• Бітрэйт кадавання відэа рэгулюецца праз Вэб-інтэрфейс
• Падтрымлівае прапрыетарнае сціск відэа H.264 толькі з выкарыстаннем p-кадраў для найменшай затрымкі(затрымка кадавання і дэкадавання складае ад 50 мс да 130 мс пры працы з нашым модулем дэкодэра H.264).
• У спалучэнні з нашым модулем дэкодэра H.265, затрымка відэа кадавання/дэкадавання H.265 складае каля 200 мс да 250 мс.
• гукавы ўваход: убудаваны HDMI або аналагавы аўдыё
• аўдыё кадаваньне: AAC, 16біт, стэрэа, 32двухканальны відэаўвод / кадаванне / перадача адначасова

апцыянальны: HDMI video input supports normal 1080P60 and also supports 4K 3840*2160@30fps відэаўвод і кадаванне.

SDI + Поле ўводу AHD

1. Залаты раз'ём SMA для крыніцы відэа SDI HD або ўваходу камеры
2. 4Раз'ём PIN ZH1,5 мм для крыніцы відэа AHD або ўваходу камеры.
3. Крыніца відэа AHD або ўваход камеры сумяшчальныя з AV.
4. Падтрымка аднаканальнага відэаўводу і кадавання з прашыўкай па змаўчанні.
5. Сістэма будзе аўтаматычна вызначаць уваходнае відэа пасля запуску сістэмы.
6. Калі крыніца відэа SDI або камера і крыніца відэа AHD або камера падключаны, ўваход SDI або паказаны ўваход (праз вэб-інтэрфейс) з'яўляецца прыярытэтам.
7. Support both SDI video source or camera input and AHD video source or camera input and encoding two-channel videos at the same time with specified firmware.

• Падтрымка фарматаў уваходнага відэа SDI: 1080двухканальны відэаўвод / кадаванне / перадача адначасова, 1080двухканальны відэаўвод / кадаванне / перадача адначасова, 1080двухканальны відэаўвод / кадаванне / перадача адначасова, 1080двухканальны відэаўвод / кадаванне / перадача адначасова, 1080двухканальны відэаўвод / кадаванне / перадача адначасова, 1080двухканальны відэаўвод / кадаванне / перадача адначасова, 1080@ 50I, 1080двухканальны відэаўвод / кадаванне / перадача адначасова, 720двухканальны відэаўвод / кадаванне / перадача адначасова, 720двухканальны відэаўвод / кадаванне / перадача адначасова, 720двухканальны відэаўвод / кадаванне / перадача адначасова, ……
• Падтрымка фарматаў уваходнага відэа AHD: 1080P30, 1080P25, ……
• Падтрымка фарматаў уваходнага відэа AV: 720*480 60Я(NTSC), 720*576 50Я(PAL)
• кадаваньне відэа: H.265 / H.264, налада праз вэб-інтэрфейс
• Бітрэйт кадавання відэа рэгулюецца праз вэб-інтэрфейс
• Падтрымлівае прапрыетарнае сціск відэа H.264 толькі з выкарыстаннем p-кадраў для найменшай затрымкі(затрымка кадавання і дэкадавання складае ад 80 мс да 150 мс пры працы з нашым модулем дэкодэра H.264).
• У спалучэнні з нашым модулем дэкодэра H.265, затрымка відэа кадавання/дэкадавання H.265 складае каля 200 мс да 250 мс.
• гукавы ўваход: убудаваны SDI або аналагавы аўдыё
• аўдыё кадаваньне: AAC, 16біт, стэрэа, 32двухканальны відэаўвод / кадаванне / перадача адначасова

уваход / Выхад вызначаюць сігналы

UART Data

1. 3-Кантактны раз'ём ZH1,5 мм, RS232 па змаўчанні (можа быць зменены да TTL3.3V перад пастаўкай).
2. Гэтыя дадзеныя UART будуць запакоўвацца разам з відэапатокам і выводзіцца праз порт Ethernet IP RJ45.
3. Калі гэты модуль працуе ў пары з нашым модулем дэкодэра і кампаноўшчыкам Ethernet (бесправадной або правадной), гэтыя дадзеныя UART будуць адпраўлены ў порт дадзеных UART нашага дэкодэра.

Інтэрфейс SPK

1. 2-дадатковая дыстанцыя класа.
2. Калі гэта поле спалучана з нашым модулем дэкодэра відэа
3. Сістэма здольная дэкадаваць аўдыяпаток з нашага модуля дэкодэра відэа, які прымаецца праз порт Ethernet з правадным або бесправадным злучэннем
4. Гук будзе выводзіцца на дынамік.
5. Гэты інтэрфейс выкарыстоўваецца для падлучэння дынаміка. Ён можа кіраваць дынамікам магутнасцю 1 Вт напрамую.

інтэрфейс Ethernet

1. 4-Кантактны раз'ём ZH1,5 мм
2. Вывад патоку RTSP/TS
3. Падтрымка пратаколу TCP/UDP
4. Параметр налады з дапамогай вэб-інтэрфейсу.

TTL 3,3 В па змаўчанні

1. TTL 3,3 В па змаўчанні
2. двухканальны відэаўвод / кадаванне / перадача адначасова: 7~ 24 У пастаяннага току
3. спажываная магутнасць: <220мА пры 12В

Памер і вага

1. памеры: 72.5 X 48 X 15,4 мм
2. Адкрыты памер рамы: 70 X 40 мм
3. вага: 53г

часта задаюць пытанні

пытанне: У вас ёсць кадавальнік-дэкодэр для падтрымкі 4K?
адказ: Калі трэба, мы можам распрацаваць яго для падтрымкі 4K.

пытанне: Якая затрымка вашай платы кадавальніка?

адказ:
