Mini Video COFDM Transmitters

Mini Video COFDM Transmitters
Выхадная магутнасць RF:100-1000mW Adjustableчастата:300-900МГц(варыянт),12G/2,4G/5,8GHz(подгоняемый)
адлегласць:Макс. адлегласць LOS 20 км (on Helicopter)мадуляцыя:COFDM
Casing Protection:Casing Protectionвага:195г(каля 273 * 180 * 124 мм / 10,75 * 7,09 * 4,88 цалі); 288г(з батарэяй)

Падрабязнае апісанне прадукту

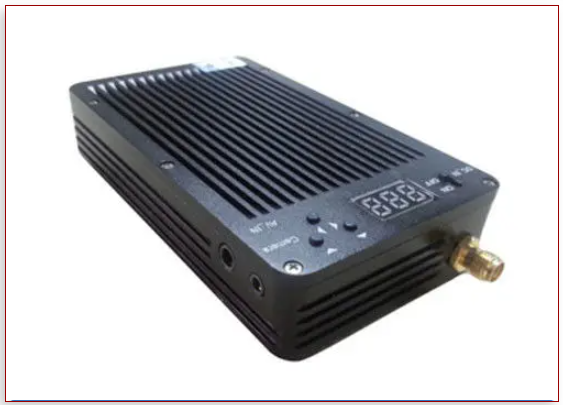

100 – 1000mW Mini Video COFDM Transmitters For UAV / UGV Long Distance

Special Features:

  • Minimum volume, Новы бесправадной відэаперадатчык COFDM HDMI CVBS уваход міні-модулятар модуль міжгародняга FPV БПЛА, and safety;
  • LOS/NLOS distance:15-20км(на верталёце); 500м(personal carried);
  • CODFM modulation is widely used in UAV or covert investigation applications;
  • New design COFDM product, very easy for carrying and hiding.

апісанне:

It has the character of super light weight and mall size uses MPEG2 coding format and COFDM (кадаванае мультыплексаванне з артаганальным частотным падзелам) лічбавая мадуляцыя, забяспечваючы высакаякасны малюнак у рэвалюцыі 720*576. Support NLOS transmission and reception as well as high-speed mobile transmission.Can be carried in your pocket/briefcase for secret evidence. ён можа адпраўляць жывое відэа абставінаў здарэння на тылавы камандны пункт. Шырока выкарыстоўваецца ў БПЛА, органы грамадскай бяспекі, procuratorate, court and security bureau, і г.д.

асаблівасць:

  • COFDM мадуляцыя, Stable transmission
  • MPEG-2 video compression, DVD video quality;
  • Modular design and highly integrated
  • NTSC/PAL automatically adapt,support user adjustable;
  • Shortly time delay;
  • Supports high-speed mobile NLOS (Нумары для святла зроку ) перадача;
  • Lithium battery for power supply(continuous working time is 3 hours max)
  • Рэгуляваная частата працы, шырыня паласы, RF power and etc.
  • Transmission security by encryption of AES 265 bit
  • Good quality image without any mosaic;
  • Transmitter only has 195g net weight(каля 273 * 180 * 124 мм / 10,75 * 7,09 * 4,88 цалі), вельмі лёгка для партатыўных і БПЛА прыкладанняў.
  • Сумяшчаецца з шматфункцыянальным узмацняльнікам для большага дыяпазону.

Transmitter specifications:

 мадуляцыя COFDM
 Уваход пастаяннага току DC7.5-12V
 працоўны ток 0.9A-13A
 сузор'еQPSK,16QAM,64QAM(апцыянальны),
QPSK/16QAM/64QAM пры 6/7/8 МГц
 Піо 1/2,2/3,3/4,5/6,  7/8
 расфильтровки 1/32,1/16,1/8,1/4
 шырыня паласы 2/2.5/4/8M(рэгуляваны)
 Інтэрфейс A/V BNC / RCA
 частата 300-900МГц(варыянт)
 шыфраванне AES 128 біт / ALLTECH Базавы скремблирование
 роўнасць≤2 дБ(у поўным частотным дыяпазоне) ,≤0,5 дБ (у межах 8 МГц)
 Перавозчык 2Да
 Power Output 30dBm max (100-1000mW adjustable),in 1dB step
  CNR  ≥-30dB @ 30dBm power output
 SHG  >52ДБН
 Відэа сігнал 1Vp-p@75Ω,Адаптыўны NTSC/PAL
 CBER <2.0E-4
 Сціск відэа MPEG-2, 4:2:0 /MPEG-4 (апцыянальны)
 дазвол 720×576(PAL) , 720× 480(NTSC)
 Хуткасць відэа 15Mbps(Камеры рэзервовага капіявання аўтамабіля)
відэаўваход1 лінія PAL / NTSC analog video
 ВЧ-інтэрфейс вышэйшая школа
 фармат відэа PAL / NTSC(рэгуляваны)
 Battery Working time 1 гадзіну
OperatingTemperature -25℃~55℃
 тэмпература захоўвання -40℃ ~ 70 ℃
 адлегласцьmax 20km LOS distance(на верталёце),1-500m NLOS distance
 памер 100*59*22мм
 вага195г(каля 273 * 180 * 124 мм / 10,75 * 7,09 * 4,88 цалі)
288г(з батарэяй)

Receiver specificatations:

частата300-900МГц(варыянт)
 шырыня паласы 2/2.5/4/8МГц (рэгуляваны)
 RF Level Input -92дБм ~-20 дБм / -105дБм ~-20 дБм
 RF Impedance 50Аб
 ВЧ-інтэрфейс N female
 мадуляцыя COFDM
 сузор'еQPSK,16QAM,64QAM(апцыянальны),
QPSK/16QAM/64QAM пры 6/7/8 МГц
 Піо 1/2,2/3,3/4,5/6,7/8 (апцыянальны)
 расфильтровки 1/32,1/16,1/8,1/4 (апцыянальны)
 Перавозчык 2Да,8Да
 Video Decoding ISO/IEC13818-2 MPEG-2MP@ML
 Aspect Ratio 4:3, 16:9
 дазвол  720×576(PAL) , 720× 480(NTSC)
 гукавы выхад Аналагавыя стэрэа левыя і правыя каналы
 Лініі гарызанталі 625 або 525 лінія
 Расшыфроўка AES256 bit / ALLTECH Базавы скремблирование
 працоўнае напружанне AC220V / DC12V
 тэмпература -30~70°
 вымярэнне 430*310*65мм (1U скрынка з алюмініевага сплаву)
 вага 3.5 кілаграм

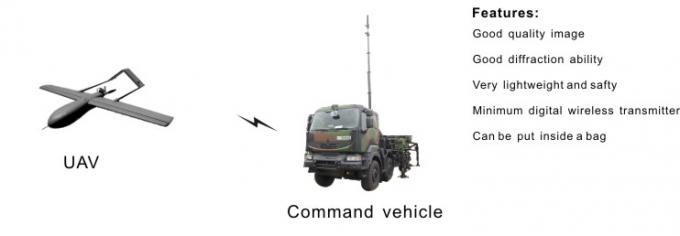

Product application:

Mini Video COFDM Transmitters
Mini Video COFDM Transmitters
Mini Video COFDM Transmitters
Mini Video COFDM Transmitters
