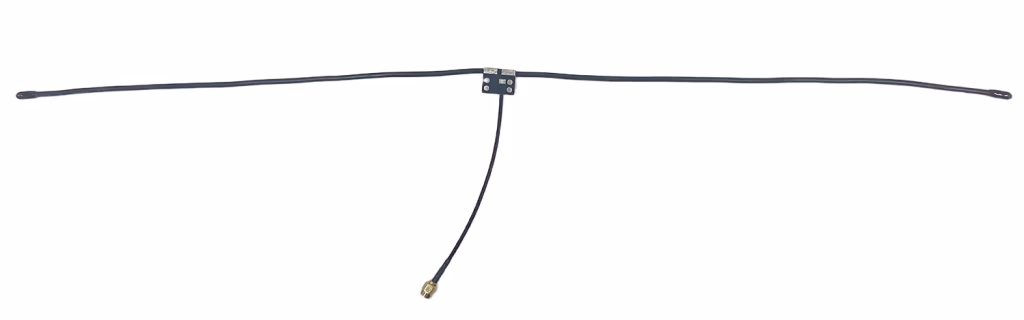

Даўжыня і частата элемента дыпольнай антэны – падрабязныя FAQ
Гэты FAQ забяспечвае ясна, прафесійны, і тэхнічна дакладнае тлумачэнне таго, як фізічная даўжыня дыпольнай антэны ўплывае на яе рэзанансную частату і агульную радыёчастотную характарыстыку. Ён падыходзіць для абмену з кліентамі, інжынеры, або партнёры, якім неабходна больш глыбокае разуменне прынцыпаў налады антэн.
Змест
1. Ці ўплывае даўжыня двух дыпольных элементаў на частату антэны?
ды. Даўжыня двух металічных прутоў (элементы) дыпольнай антэны непасрэдна вызначае яе рэзанансная частата. Дыпольныя антэна паводзіць сябе як настроены электрычны рэзанатар. Яго рэзанансная частата ўзнікае, калі агульная фізічная даўжыня антэны адпавядае прыблізна палову працоўнай даўжыні хвалі (л/2).
Паколькі даўжыня хвалі λ = в / е (хуткасць святла ÷ частата):
- Больш доўгая антэна → Ніжняя рэзанансная частата
- Больш кароткая антэна → Больш высокая рэзанансная частата
Нават невялікія змены даўжыні элемента могуць значна зрушыць рэзанансную частату, асабліва на больш высокіх частотах.
2. Якая асноўная формула для ацэнкі даўжыні дыполя?
Класічная формула ідэальнага паўхвалевага дыполя такая:
L ≈ λ / 2 максімальная магутнасць перадачы адрозніваецца 150 (метры) / е(МГц)
аднак, рэальныя дыполі выкарыстоўваюць крыху меншую даўжыню (звычайна 90–97% ад тэарэтычнага значэння) з-за «канчатковых эфектаў,»таўшчыня правадніка, і навакольнае асяроддзе.
Прыклад:
У 500 МГц, даўжыня паўхвалі прыкладна:
150 / 500 максімальная магутнасць перадачы адрозніваецца 0.30 м → ~30 см агульная даўжыня дыполя (~15 см з кожнага боку)
3. Ці павінны абодва дыпольныя элементы мець аднолькавую даўжыню?
ды. Для большасці прыкладанняў, абодва элемента дыполя павінны быць:
- Роўныя па даўжыні
- Сіметрычна вакол кропкі падачы
- Выраблены з таго ж матэрыялу
Прычына няроўнай даўжыні элементаў:
- Неадпаведнасць імпедансу
- Скажэнне дыяграмы выпраменьвання
- Больш высокі КСВ (Каэфіцыент стаячай хвалі напружання)
- Паменшаная адлегласць і эфектыўнасць перадачы
Сіметрыя з'яўляецца ключавым патрабаваннем для стабільнага, прадказальныя характарыстыкі антэны.
4. Што адбудзецца, калі адзін дыпольны стрыжань крыху даўжэйшы або карацейшы?
Калі адзін стрыжань даўжэйшы за другі, вы можаце выпрабаваць:
- Зрушаная рэзанансная частата
- Асіметрычная дыяграма выпраменьвання
- Нераўнамернае размеркаванне току
- Больш высокія страты вяртання
- Нестабільная якасць спасылкі
Для дакладных радыёчастотных сістэм (COFDM, тэлеметрыя, перадача відэа), нават адхіленне ў 2-3 мм можа паўплываць на прадукцыйнасць у залежнасці ад працоўнага дыяпазону.
5. Ці ўплывае дыяметр стрыжня на рэзанансную частату?
ды, у меншай ступені. Больш тоўстыя элементы ствараюць:
- А больш шырокая прапускная здольнасць
- А трохі карацей неабходнай даўжыні
- Палепшаная стабільнасць імпедансу
Але змены дыяметра робяць ня уплываюць на частату гэтак жа істотна, як і даўжыня элемента.
6. Якія знешнія фактары могуць расстроіць дыполь антэну?
Прадукцыйнасць антэны можна змяніць:
- Побач металічныя канструкцыі
- Кабелі ідуць паралельна антэне
- Мантажныя кранштэйны
- Зазямленне або шасі
- Блізкасць цела чалавека
- Інкапсуляцыйныя матэрыялы
- Пранікненне вады ці вільгаці
Гэтыя фактары могуць эфектыўна «падаўжаць» або «караціць» электрычныя характарыстыкі антэны і зрушваць яе рэзанансную кропку.
7. Калі кліент хоча індывідуальную частату, якая інфармацыя патрэбна?
Каб дакладна наладзіць дыполь на пэўную частату, вы павінны прасіць:
- Мэтавая цэнтральная частата (МГц або ГГц)
- Аперацыйная прапускная здольнасць
- Асяроддзе ўстаноўкі (адкрыты, заключаны, кішэнны, БЛА, і г.д.)
- Спосаб мантажу (гарызантальны, вертыкальны, ўнутры корпуса, і г.д.)
- Матэрыяльныя абмежаванні (дыяметр стрыжня, тып, і максімальная даўжыня)
- Ці могуць абодва бакі заставацца цалкам сіметрычнымі
З гэтымі дэталямі, антэну можна дакладна выразаць і праверыць.
8. Наколькі адчувальная дыпольныя антэна да вытворчых памяркоўнасцей?
На больш высокіх частотах (такія як 2.4 Ггц, 5.8 Ггц, і 6 Ггц), розніца ў 1 мм можа выклікаць зрух частоты ў некалькі МГц. Для ніжніх палос (200-500 МГц), допуск можа быць каля 2-5 мм.
Дакладная рэзка і праверка з дапамогай сеткавых аналізатараў важныя для прафесійных радыёчастотных сістэм.
9. Якая лепшая практыка пры рэгуляванні даўжыні дыполя?
- Пачніце з ледзь-ледзь даўжэй элементы, затым скарачайце паступова.
- Вымерайце антэну з дапамогай a ВНА (Вектарны аналізатар сеткі).
- Адрэгулюйце сіметрычна - абрэжце абодва стрыжні аднолькава.
- Пазбягайце згінання або дэфармацыі стрыжняў.
- Пераканайцеся, што кабель падачы не дзейнічае як ненаўмысны радыятар.
Гэта стандартны працэс у радыёчастотнай тэхніцы для дасягнення аптымальнага супадзення.
10. Сціслы пераказ
ды, даўжыня двух дыпольных элементаў мае а прамое і крытычнае ўздзеянне на працоўную частату антэны. Для лепшай прадукцыйнасці, два стрыжня павінны быць:
- Правільна разлічана
- Дакладна выразаць
- Ідэальна сіметрычна
- Усталяваны ў стабільным радыёчастотным асяроддзі
Выкананне гэтых рэкамендацый дапамагае забяспечыць нізкі КСВ, стабільныя сувязі, і аптымальная прадукцыйнасць радыёчастотнай перадачы.
