DR2C COFDM ثنائي الهوائي لاستقبال وحدة الاستخلاص

وحدة DR2C عبارة عن وحدة استقبال وإزالة تشكيل ثنائية المجموعة COFDM لاسلكية تم تطويرها بواسطة شركتنا。وحدة DR2C لديها حساسية استقبال عالية、حجم صغير、واجهة بسيطة，مناسبة لمختلف تطبيقات الإرسال الرقمي واسع النطاق للبيانات اللاسلكية，بما في ذلك تطبيق نقل الصور الرقمية اللاسلكية عالية الوضوح بدون طيار、تطبيقات الأمن اللاسلكي لنقل الفيديو لمسافات طويلة ، إلخ.。

وصف الوظيفة：

• تحقق وحدة DR2C وظيفة استقبال الإشارات اللاسلكية واستخراجها من COFDM；

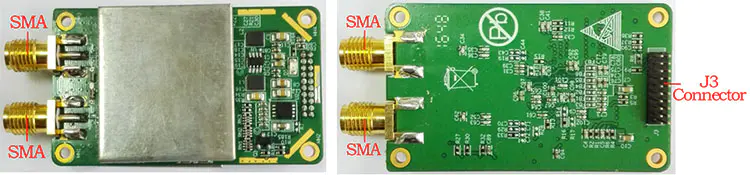

• استقبال هوائي مزدوج，واجهة هوائي SMA；
• استقبال نطاق التردد：160ميغاهيرتز ~ 860MHz；
• حساسية المتلقي أحادية القناة：QPSK 8 ميجا هرتز -97 ± 1 ديسيبل，QPSK 6 ميجا هرتز -98 ± 1 ديسيبل，زادت الحساسية بمقدار 3 ديسيبل في الدقيقة عند الاستلام بهوائيات مزدوجة；
• يدعم استقبال المحمول عالي السرعة；
• معلمات شكلي：
  • IFFT：2ك，8ك
  • رسم الخرائط：QPSK, QAM16, QAM64
  • فاصل الحراسة：1/4, 1/8, 1/16, 1/32
  • FEC：1/2, 2/3, 3/4, 5/6, 7/8
  • عرض النطاق：1.8~ 8 ميجا هرتز，الخطوة 0.1 ميجا هرتز
• واجهة خرج الإشارة الرقمية المزالة التشكيل هي واجهة J3(TSI)
• مؤشر الطاقة、ضوء العمل
• وزن PCBA：13.4غرام
• حجم اللوحة：51مم × 30 مم

تعريف إشارة واجهة وحدة DR2C J3：

واجهة J3 هي 2×10 20دبوس 1.27 مم رأس الدبوس المستقيم，يستخدم لتوصيل وحدة DR2C ولوحة فك التشفير，ويستخدم TSI لنقل البيانات。يظهر تعريف الإشارة في الجدول أدناه：

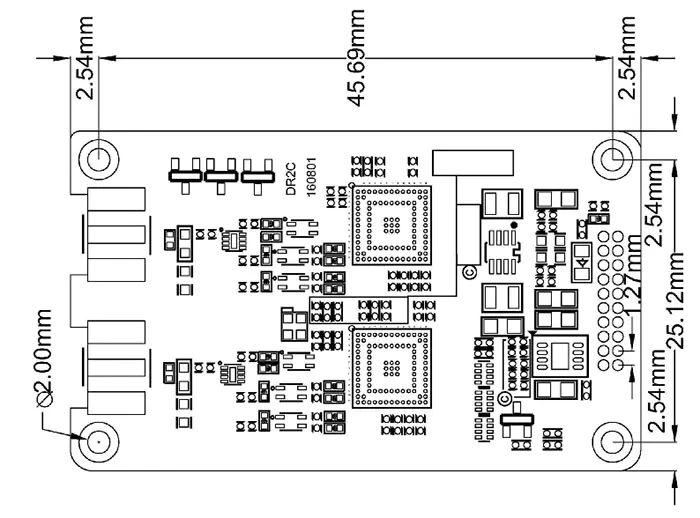

الأبعاد الميكانيكية：

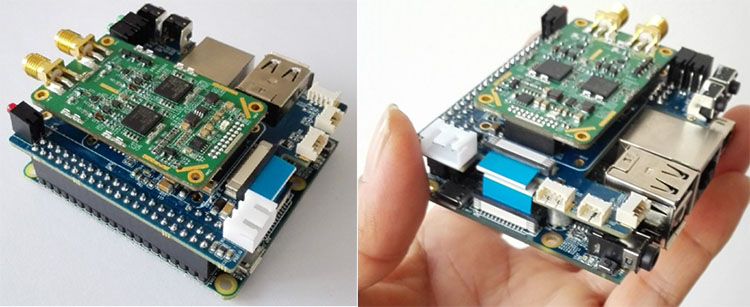

يمكن توصيل وحدة DR2C بلوحة فك التشفير والتشغيل SHD1 H264，تستخدم كجهاز استقبال COFDM عالي الحساسية بزمن وصول منخفض：

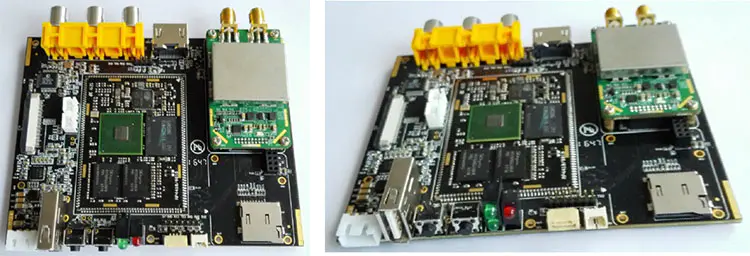

يمكن أيضًا توصيل وحدة DR2C بلوحة SHD2 للاستخدام：
