PA300A güç amplifikatörü modülü

PA300A güç amplifikatörü modülü, radyo frekansı sinyalinin güç amplifikasyon çıkışını gerçekleştirir，280MHz~350MHz frekans bandında çalışın。

İşlev Açıklama：

• Çalışma Frekansı：280MHz~350MHz
• giriş dönüş kaybı: Ö11<-10db
• çıktı dönüş kaybı: S22<-12db
• dalgalanma: <±1 dB
• Kazanç : >=40dB
• Çıkış gücü：RCB ile kullanıldığında, geniş bant çıkış gücü 30dbm'ye ulaşabilir(1W)
• 8MHz OFDM giriş bant genişliği(Pout=31.7dbm)Bitişik kanal reddetme oranı：>=35dBc
• boyut：55x40mm(Kartın kenarından çıkıntı yapan arabirim bileşenlerini içermeyen boyutlar)
• besleme gerilimi：11V~12.8V
• tahta boyutu：30mm x 28 mm

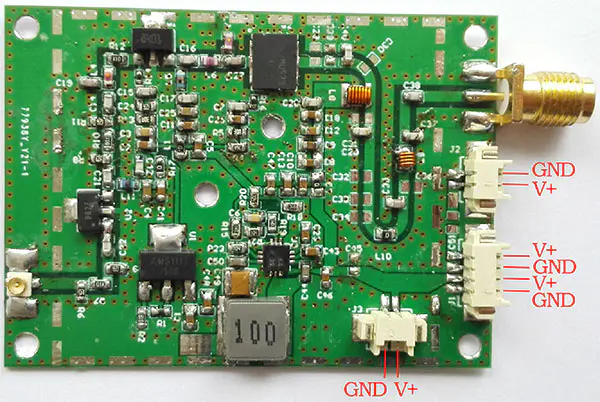

• J1：Güç girişi arayüzü
• J2/J3：Harici güç kaynağı arabirimi(örneğin soğutma fanı)

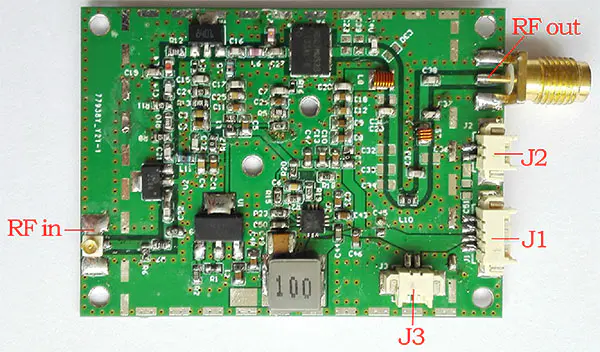

PA300A arayüz sinyali açıklaması：
