Decode Board H265 COFDM Kablosuz Video aktarım Alıcısı

Kod Çözme kurulu H265 COFDM Kablosuz Video aktarımı Alıcı

satış Noktaları

1. Düşük gecikmeli ses ve video kod çözme ve oynatma, 1080P 60 @ gerçek zamanlı ses ve video kod çözme için maksimum destek
2. COFDM kablosuz alıcı video akışı girişi, H.265 kod çözme, HDMI, OF, USB / Ethernet eşzamanlı çıkış video akışı
3. Ethernet girişi video akışı, H.265 / H.264 kod çözme HDMI ve AV çıkışı
4. Çok kanallı video çözme oynatmayı Destek, bölünmüş ekran görüntüleme
5. Alınan video akışını saklamak Can, Zaman bilgilerle kayıt dosyalarının (RTC fonksiyonlu)
6. Çift yönlü ses fonksiyonu

işlev

1. Bu H.265 veya H.264 video çözme ve oynatma işlevini gerçekleştirir, en fazla 1080P @ 60 fps çözme ve oynatma destekler, ve diğer çeşitli çözünürlük ve kare hızı kod ve oynatma uyumlu. kod çözme kartı / düşük gecikme yüksek tanımlı dijital kablosuz video aktarımını gerçekleştirmek için modül almak H265 / H264 kodlayan kartı ve bir COFDM iletim kullanılabilir. Gerçek test video gecikme olabilir 60ms ~ 200 ms. Gecikme alıcı ucun HDMI video çıkışına verici ucu HDMI video girişine gelen gecikme değinmektedir, Verici sonu ön uç kamera gecikme hariç (yaklaşık 70ms belli marka SLR kameranın gecikmesi ve yaklaşık 130ms de iyi bilinen bir marka spor kameranın gecikme ölçülür).
2. Destek mikrofon girişi ses
3. Destek Video şifre çözme fonksiyonu (Verici Video şifreleme ile eşleşen)
4. Parametre konfigürasyonu seri port (Yapılandırma UART): Parametre konfigürasyonu için bilgisayar veya parametre kontrol paneline bağlanabilir, Parametre konfigürasyonu için başka bir ana bilgisayara bağlanabilmektedir (Bu tür insansız uzaktan kumanda olarak), Yapılandırma UART TTL 3.3v seviyesidir.
5. Şeffaf veri iletimi seri port (Veri UART), TTL 3.3V seviyesi.
6. USB Ana Tipi bağlantı noktası
   1. USB Host arayüz mağaza videoya bir USB flash sürücü veya USB sabit sürücüye bağlı olabilir, ve kaydedilen dosya zaman bilgiler. On pansiyon RTC, Sistem süresi ayarlanabilir ve kaydedilebilir.
   2. USB Ana arabirimi bir akıllı telefon ya da tablet bağlanabilir, ve demodüle video akışı çözme ve görüntüleme için USB arayüzü aracılığıyla cep telefonu / tablet iletilir. Android uygulamaları ve SDK sağlıyoruz ve müşterilerin Apple iOS'ta kendi uygulamalarını geliştirmelerini destekleyebiliriz.
7. TF kart arayüzü (yazılım güncellemesi bakım için, veri depolama, vb.)
8. Ethernet portu: video giriş veya çıkış arayüzü
9. 3 LED ışıklar: güç göstergesi, Kablosuz bağlantı çalışması göstergesi, kayıt göstergesi
10. Önceden ayarlanmış çift anten COFDM alıcı modülü yerleştirme arayüzü
11. Ön ayar RCD çift anten iki yönlü kablosuz bağlantı modülü yerleştirme arayüzü
12. ANT1 ve ANT2: SMA taşıyıcıya Alınan modülün IPEX anten arayüzü bağlayın
13. İki düğme:
    1. key1 – OSD Açık / kapalı,
    2. Tuş2 – Video Kaydı Açık / kapalı
14. Boyut 85.6 x 79.6mm (arayüz cihazının boyutları ve bağlayıcı uzatma bordası hariç)
15. Decosee kartı kalınlığı 1.6 mm'dir, Ön bileşen 7 mm.'den azdır, ve arka bileşen 2,5 mm'den az
16. Besleme gerilimi: 7V ~ 24 V

arayüzey:

HDMI A tipi portu ses ve video çıkışı

1. AV ses ve video çıkışı (4TOPLU İĞNE)
2. Cep telefonu veya tablete USB Ana arayüz çıkışı (gelecek)
3. Ethernet arayüzü çıktı (gelecek)
4. HDMI ve AV eşzamanlı üretimini destekler, ve aynı zamanda USB / Ethernet arayüzü demodüle video akışı çıkışını destekler.



Arayüz tanımla

Güç girişi arayüzü (Güç), AV çıkış arayüzü (OF)

güç giriş arabirim ~ 24 V, 7 bir DC voltajı destekleyen bir 2PIN 2.0mm saha soketi. AV çıkışı konektörü bir 4pin 2.0mm saha soket olduğunu. aşağıdaki gibi enerji girdi arayüzü ve AV çıkış ara sinyal tanımlarıdır:

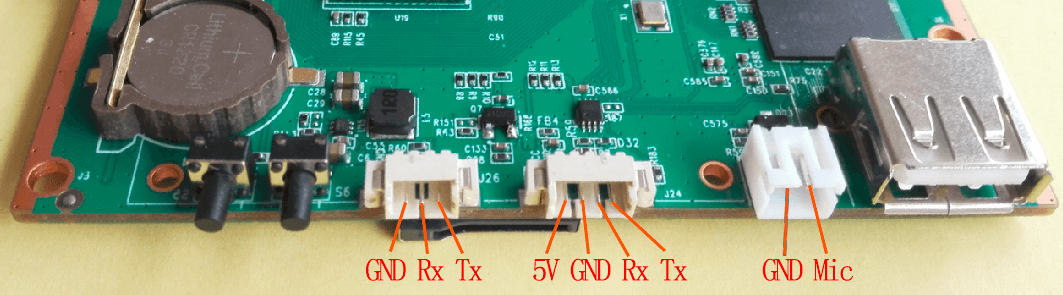

Veri UART, Yapılandırma UART, Mikrofon Girişi ( Mikrofon)

Veri UART TTL seri port kümesi ile bir 3pin 1.25mm hatve soketi. Yapılandırma UART TTL seri port kümesi içerir ve 5V harici güç kaynağı sinyalleri sağlayan bir 4Pin 1.25mm hatve soketi. Mikrofon bir 2PIN 2.0mm saha soket olduğunu. veri seri bağlantı sinyal tanımları (Veri UART), yapılandırılabilir seri port (Yapılandırma UART), ve mikrofon giriş arayüzü (mikrofon) aşağıdaki şekilde gösterilmiştir.

Ethernet arayüzü (Ethernet)

Ethernet arayüzü 4pin 2.0mm saha soket veya doğrudan lehim deliği benimser. Sinyal tanımı, aşağıdaki şekilde gösterilir. Bu kodlama kartı için çıkış kod çözme ve oynatma için bir Ethernet arayüzü üzerinden PC veya NVR cihazına modülü alıcı DR2C COFDM kablosuz demodüle video akışı. ayrıca griş video düşük gecikmeli kod çözme oynatma için ağ bağlantı noktası üzerinden akışları bu kodlama kartı. Ethernet portu farklı uygulamalar için, Farklı Kod Çözme Kurulu firmware programlamak gerekebilir. Eğer ihtiyacın olursa, lütfen bizimle iletişime geçin.

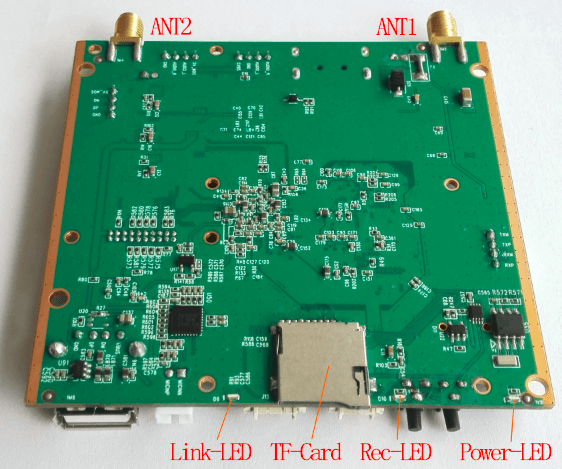

LED ışıklar ve düğmeler

Var 3 Teknede LED ışıklar, aşağıdaki gibi her bir LED ışık tanımlanır:

Sinyal adı	Açıklama	Not
Güç LED	Güç girişi göstergesi	Kırmızı ışık
Bağlantı-LED	Kablosuz bağlantı durum göstergesi (Sistem açılışında sonra yanar, Kablosuz bağlantının normal çalışma sırasında yanıp)	Yeşil ışık
REC-LED	Video kaydetme göstergesi (hep video kaydederken üzerine)	Yeşil ışık



The Tuş2 düğmesi Bir video açma / kapama düğmesi kaydettiğini (Kayıt düğmesi), ve uzun düğmesine basın durumunu değiştirmek için. Bu Decode Kurulu depolama aygıtı algılar sonra, o kaydetmeye başlar ve tercihli TF kartına kaydeder. TF kartı takılı değilse, o USB flash sürücüye kaydedilir. onlar takılı değilse, bunlar kaydedilmez. Kaydedilen video dosyası zaman bilgiler. On pansiyon RTC, Sistem saatini seri portun konfigürasyonu sayesinde set ve kaydedilebilir.

The key1 düğmesi Açma / kapama düğmesine metin bilgileri superimposes (OSD düğmesi) video ekranında görüntülenen. Ne zaman OSD düğmesi durumudur “kapalı”, metin bilgileri video ekranında konulmuyor. Ne zaman OSD düğmesi durumudur “üzerinde”, metin bilgileri video ekranında bindirilir. Basın ve anahtar durumunu değiştirmek için OSD düğmesini basılı tutun, ve anahtar durumu kapalı olacak. SHD5 kurulu sevk edildiğinde, OSD ekran işlevi varsayılan olarak devre dışıdır. Eğer OSD ekran işlevini açmak gerekiyorsa, OSD ekran durumunu değiştirmek için bu düğmeyi kullanın.



OSD ekran durumu açıldığında, o çıkış video ekranının sol üst köşesinde kırmızı görünecektir:

RF: 338.0MHz BW: 4.0MHz; RF merkezi işletim frekansı gösterir, BW çalışma bant genişliğini gösterir

QPSK CR: 2/3 GI: 1/16; QPSK modülasyonu modu, CR konvolüsyonel kod oranı, ve GI bekçi aralığıdır.

HAVA: 3.90Mbps; HAVA hava arayüzü oranıdır

VBR: 3.05Mbps AES KAPALI; VBR video bit hızı olan, AES KAPALI hiçbir şifreleme demektir

S1:27 S2:22; S1 HDMI portu anten yakın alınan sinyal kuvveti belirtir, S2 diğer anten değinmektedir.

B1: 0.14% B2: 100.00%; B1 HDMI portu anten yakın BER hata oranına karşılık gelir, ve B2 diğer anten değinmektedir.

Hayır Depolama KAPALI KAYIT; REC KAPALI hiçbir video saklama anlamına



Kablosuz alıcı sinyali kesildiğinde, çıkış video ekranı kesilecektir (Yeniden alınan sinyal ekranı otomatik restore edilecek), ve görüntüler:

Bu kod çözme kurulu esnek diğer COFDM Kablosuz Video alıcı modülleri ile kullanılabilir. Bu kod çözme kartı ayrı farklı fonksiyonlara sahip bir kablosuz alıcı oluşturmak üzere DR2C COFDM alma ve demodüle edilmesi modülü ve RCD iki-yollu kablosuz bağlantı modülü ile monte edilebilir, ve demodülasyon ve ses ve video kod çözme çıktısını alan kablosuz sinyal gerçekleştirmek.

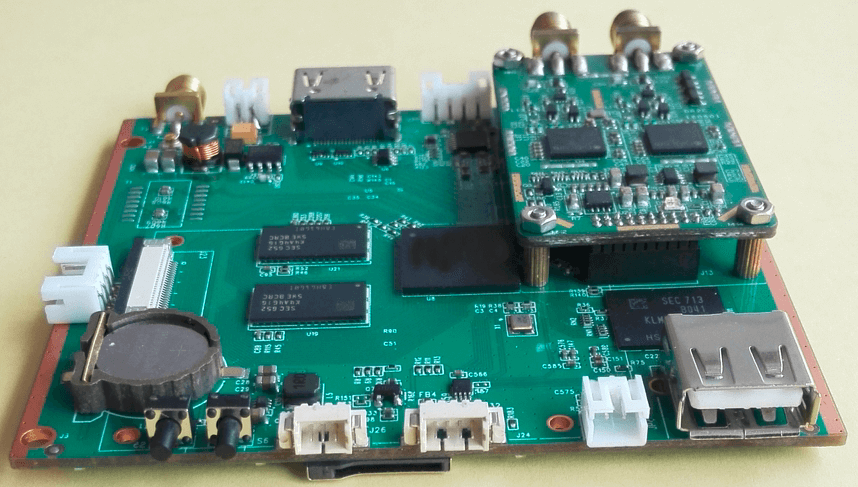

1) Bu kod çözme kartı tam bir COFDM çözme alma işlevi oluşturmak için başka bir DR2C çift antenli, COFDM alıcının demodülasyon modülü ile donatılmış.

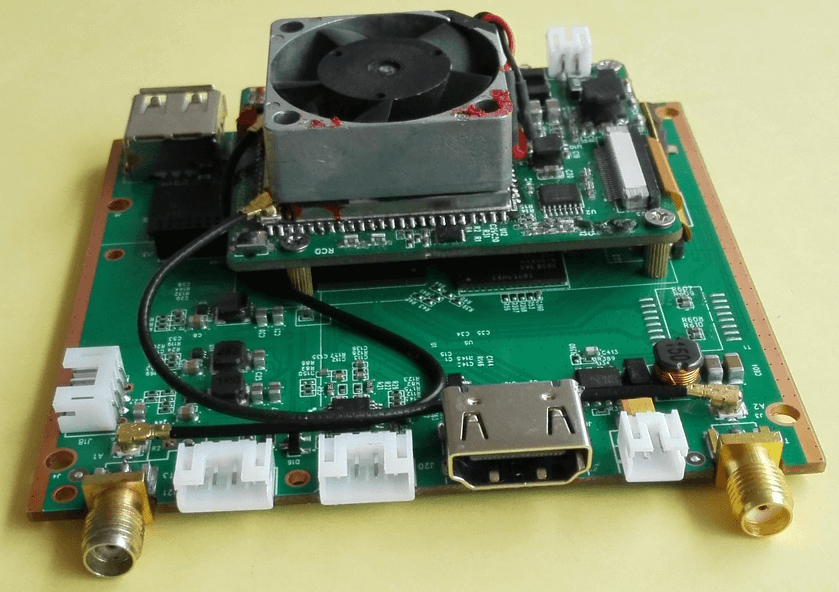

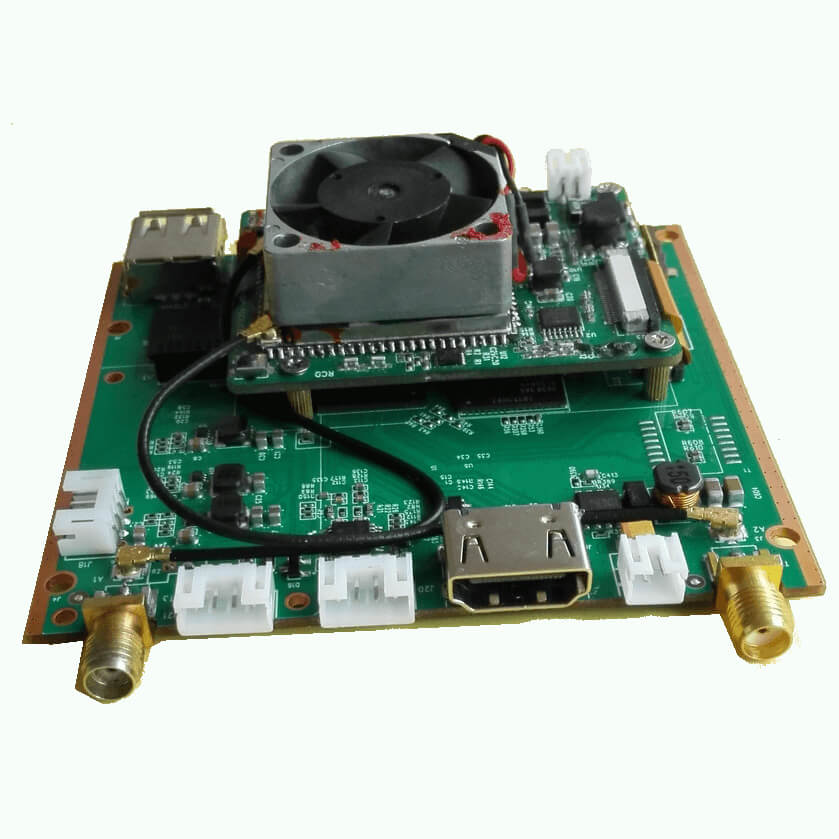

2) Bu kod çözme kartı, başka bir RCD iki yönlü kablosuz bağlantı modülü kurar, iki yönlü telsiz bağlantısı, video alıcısı olarak kullanılır, Kablosuz tek yönlü video iletim çözme ekranı destekler, iki yönlü kablosuz ses, iki yönlü kablosuz seri port veri iletim, ve iki yönlü kablosuz ağ bağlantı noktası verileri şeffaf iletim işlevi.

3) Bu Decode kurulu Yapılandırma UART arayüzü böyle çalışma frekans bandı olarak faaliyet parametrelerini ayarlamak için seri port kontrol paneline bağlanabilir, kablosuz bant genişliği, ve şifreyi aldıktan. Biz Scona sağlamak, SconB, SconC, ve müşterilerin aralarından seçim yapabileceği referans panelleri olan diğer modeller. Ayrıntılar için eşleştirme panelinin belgelere bakın.



4) Bu kod çözme kartı, H265/H264 kod çözme oynatma çıktısı için bir ağ bağlantı noktası üzerinden video akışını da girebilir. Bu Dekoder tahtası çok kanallı video çözme ve bölünmüş ekran görüntüsünü destekler. Yazılım, ürün yazılımının ilgili sürümünü kullanıcı ihtiyaçlarına göre programlayabilir. Bu tür uygulamalar için, Eğer bir ihtiyaç varsa lütfen bize ulaşın.
