AGV yer EOD robotum için kablosuz bir video vericisi istiyorum

AGV yer EOD robotum için kablosuz bir video vericisi istiyorum

Sahibim 4 Dahua şirketinden IR bullet kameralar. Her 2 megapiksel. Bunları tek bir video akışına dönüştürmek istiyorum (4 videolar 4 ekranın köşeleri, yapar 1 video) ve gönder 1 kablosuz olarak bir alıcıya video, ve şunu gör 1 video (hangisi 4 video beslemeleri 4 köşeler) bir hdmi ekranında. Yani video tek yönlü iletimdir. Araca ses ve dijital veri göndereceğim ve Otomatik Güdümlü Araçlardan ses ve dijital veri alacağım. Yani çift yönlü ses ve çift yönlü veri iletimi. 400 MHz 1 km NLOS.

Kanal Bir videosunu tutmak için her zaman yer robotu video vericisine ihtiyacım var.

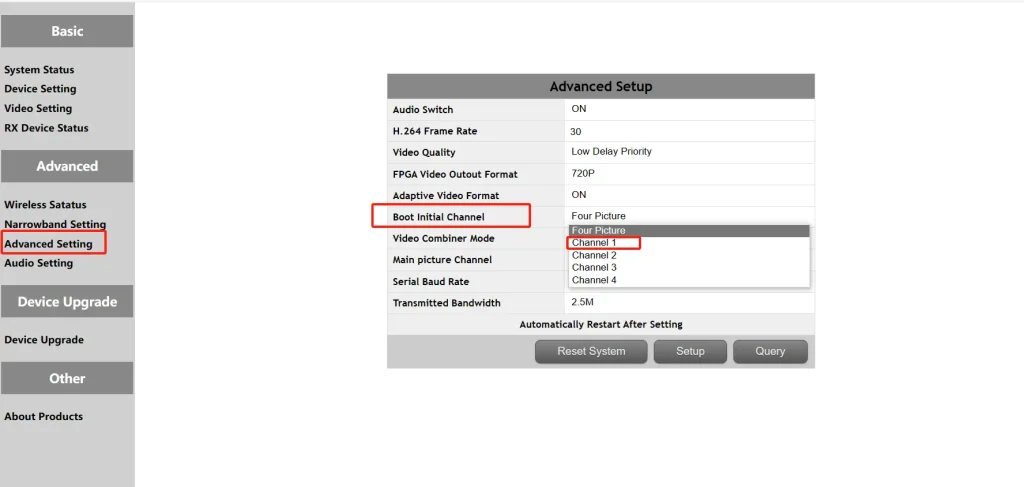

Soru: Video kanalı PC arayüz yazılımı PlatformSetv1.17.14.zip aracılığıyla değiştirilebilir. Video kanalını değiştirdim 1; Kanaldan video alabilirim 1. Verici ve alıcı üzerindeki ayarlar ayrı ayrı ve birlikte değiştirilmeye çalışıldı. Sistem yeniden başlatıldığında, video sistemi kanalı Dört resim olarak değiştirildi. Ayarlar sisteme kaydedilmiyor. Lütfen bana kanal için sistemin yeniden başlatılmasıyla ilgili bir çözüm sağlayın 1 bir tek.

Cevap: Web yönetiminde ayarlanabilir.

Yer robotunuzun UGV video vericisi ve alıcısının veri iletiminin, bir sinyal kesintisinden sonra devam ettiğinde gönderilmemiş verileri yeniden iletmeyeceğini umuyorum..

Verici veri iletiyorsa alıcı menzili bozulduğunda. Alıcı menzile girdiğinde, daha önce tuttuğu verilerle birlikte verileri alıcıya iletir., ve birkaç saniye sonra, daha sonra yeni verileri iletir. Alıcı aralığı bozulmaya başlarsa eski verileri yeniden iletmeye çalışmaması gerektiğine dair herhangi bir hüküm var mı?? O zaman verileri atmalı. Geri yeniden işlemeyi kontrol etmek için bu parametreyi değiştirmek için herhangi bir yazılım yapılandırması var mı?

PC arayüz yazılımı PlatformSetv1.17.14.zip'i denedik. Temel ayarlarda yeniden iletimi kontrol edecek bir yapılandırma yok. Gelişmiş Ayarları açmaya çalıştığımızda, kullanıcı adı ve şifre istiyor. Gelişmiş ayarlar açılamıyor. Cevap: Kullanıcı adı: yönetici, parola: 123456

Lütfen bana verilerin yeniden aktarımını azaltacak bir çözüm sağlayın, alıcı aralığı kırılmaya başladığında.

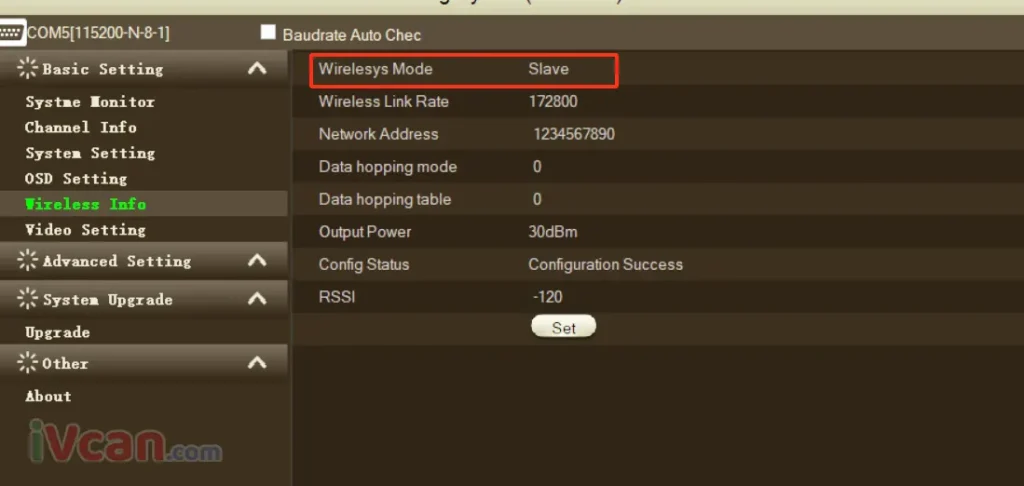

Cevap: Lütfen alıcıyı ana moda ve vericiyi bağımlı moduna ayarlayın.

Kasa sıcaklığının çok yüksek olması normal mi??

Gösterilen sıcaklık 65 C dereceleri, o da Dış sıcaklık 9 C dereceleri. Yaz aylarında ne olacağını hayal edebilirsiniz. 45 C dereceleri.

Cevap: Bu yer robotu mini araç setinin video aktarım ekipmanının iletim gücü 4W'tır., belirli bir miktarda ısı üretir. Kullanımdayken, bir hava kanalı gerektirir (fan) veya ısıyı pasif olarak dağıtmak için robotun kabuğunun kullanılması. Kapalı bir ortama kurulursa, ısı birikmesine neden olur.

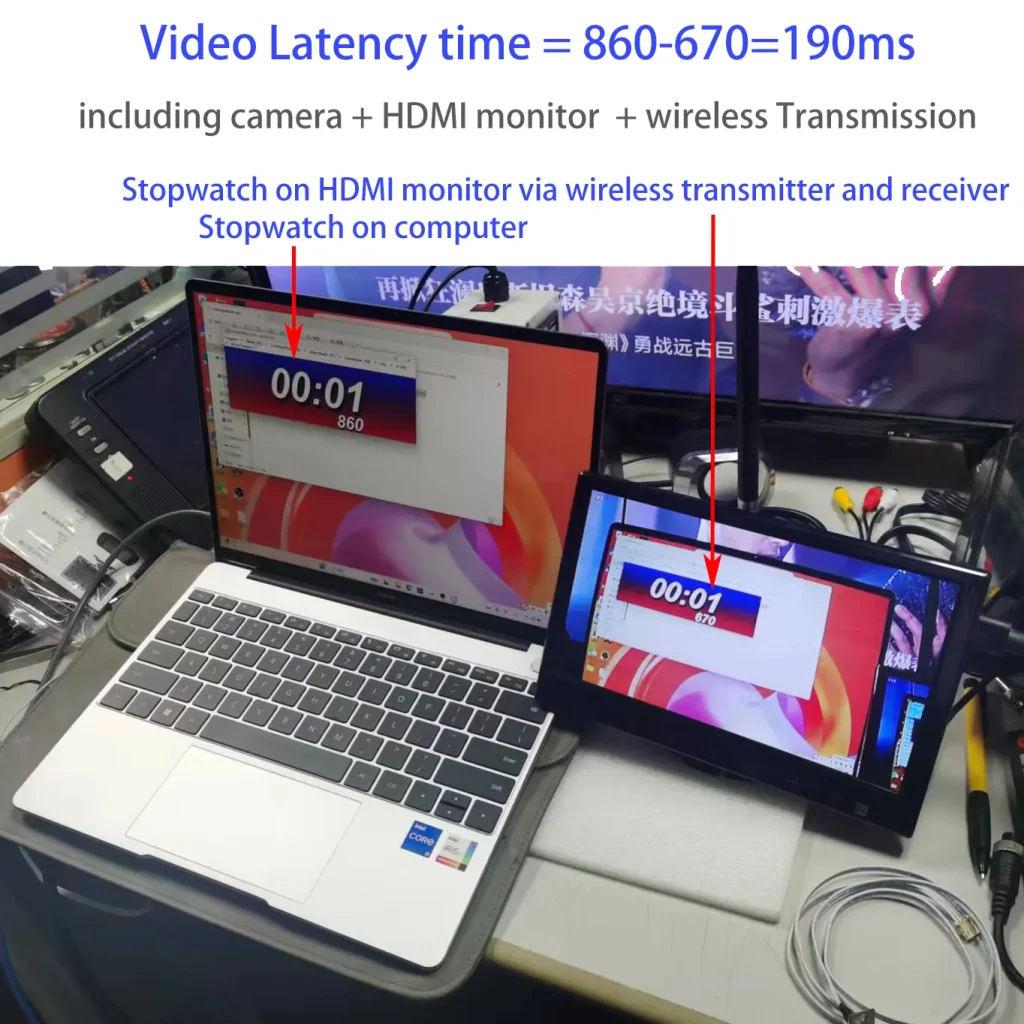

Kablosuz video vericisinin ve alıcısının gecikmesini nasıl test edersiniz??

1. Kronometreyi genellikle bilgisayarda çalıştırırız.
2. Ve sonra bilgisayarın kronometresine bakmak için kablosuz iletim sistemi kamerasını kullanıyoruz.
3. Kronometre videosu kablosuz iletim sistemi verici ve alıcısından geçtikten sonra, HDMI ekranında o anda görüntülenen kronometre süresini görebiliriz.
4. Cep telefonunun sürekli çekim fonksiyonu sayesinde, iki kronometre arasındaki gecikmenin fotoğraflarını çekin.
5. Mevcut kablosuz iletim sisteminin gecikmesi olan veriyi elde etmek için iki kronometre arasındaki değerleri çıkarın..
6. Elde edilen verilerde, Bu kablosuz iletim sisteminin ortalama gecikmesini elde etmek için maksimum ve minimum verilerin ortalamasını alın.

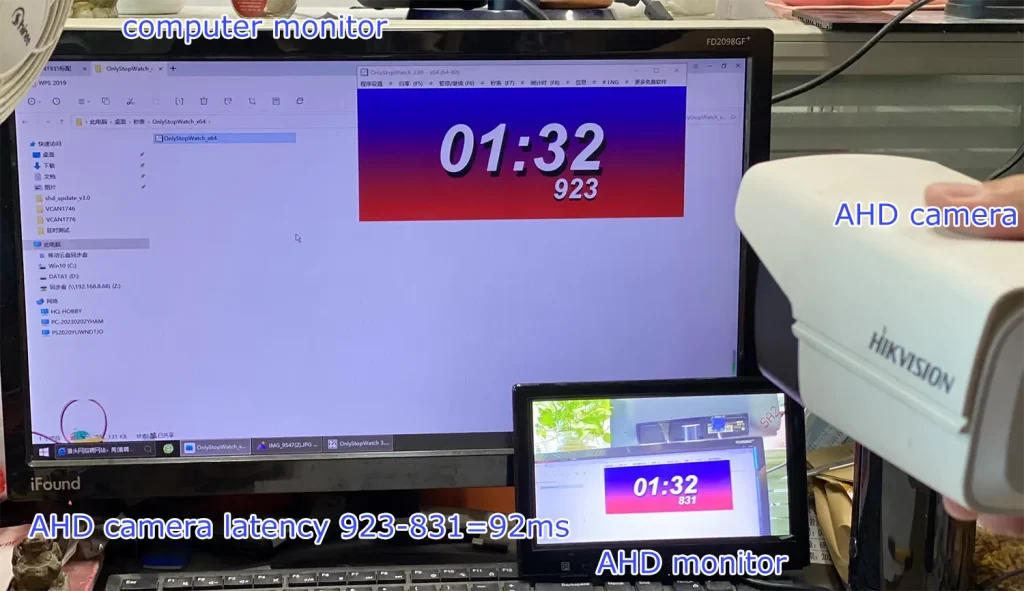

Kamera gecikmesi nasıl hesaplanır?

Ultra düşük gecikme, kablosuz şanzıman ekipmanı için çok önemlidir. VCAN1935 tek yönlü dört yönlü bir video, İki yönlü ses ve veri kablosuz iletim sistemi. Zemin robotları veya mini araçlar için uygundur.

Gecikmesini ve gecikmesini test edelim. Kara Kutu kablosuz bir video vericisidir. Dört AHD veya CVBS kamera video girişini aynı anda destekler. Gümüş alıcıya bir göz atalım. Alıcı bu ekrana bir HDMI kablosu ile bağlanmıştır.. Bu bir kronometre oynayan bir bilgisayar, Ve Milisaniye'deki değişiklikleri açıkça görebiliriz.

Kamera, video girişi için bir AHD kameradır. Zaman gecikmesi için test edilecek video vericimize bağlı. Bu kamera, bir kronometre oynayan bilgisayar monitörünü filme alıyor, Milisaniyede değişiklikleri göstermek. Bu canlı video kablosuz vericimizden geçecek, Video alıcımıza kablosuz olarak iletin,
Bu ekranda görüntülendi, Milisaniye bir kronometre görebilirsiniz. video.
Şimdi cep telefonumu bu iki ekranın fotoğraflarını sürekli olarak çekmek için kullanıyorum. Bu iki ekrandaki kronometre arasındaki zaman farkını gözlemleyin ve hesaplayın. İki veri noktasını çıkararak, Verici kameradan alıcı ekrana gecikmeyi alabiliriz.

Bilgisayar ekranındaki kronometre kamera tarafından yakalanır ve kablosuz vericiye iletilir. Kablosuz İletim Sistemimiz aracılığıyla, Alıcı onu alır ve ekranda görüntüler. Şu anda hesaplanan gecikme, kamera kodlamasını içerir, kablosuz iletim, alıcı kod çözme, ve HDMI monitör ekranı.

Şimdi videoyu duraklatalım ve mevcut gecikmenin ne olduğunu görelim: 000+215-997=218ms. Videoyu tekrar duraklatın ve zaman farkını hesaplayın. 871-637=234ms. Çünkü her hesaplamanın zamanı farklı olabilir, ortalama değeri hesaplamanız gerekir. Ek olarak, kameranın kodlama süresi de farklı. Kamerayı ekrana bağlamak ve kamera gecikmesini ayrı ayrı hesaplamak en iyisidir.. Toplam gecikmeden, kamera gecikmesini ve HDMI ekranının görüntülenme süresini çıkarmamız gerekiyor, bu, kablosuz verici ve alıcının gecikmesidir. Video kodlama kartımızın minimum gecikme süresi 50-80 milisaniye. Her halükârda, tüm sistemin gecikmesi şundan daha az olacaktır: 250 milisaniye.

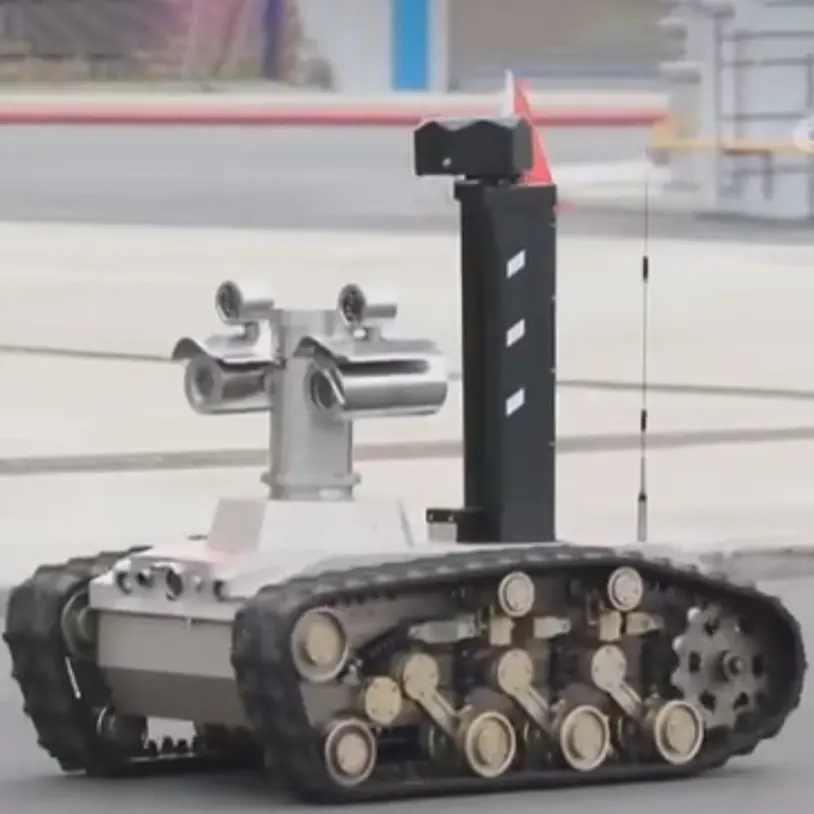

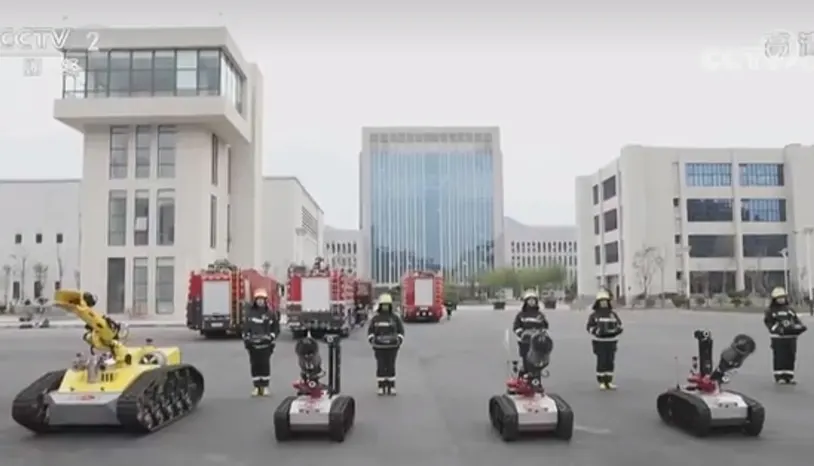

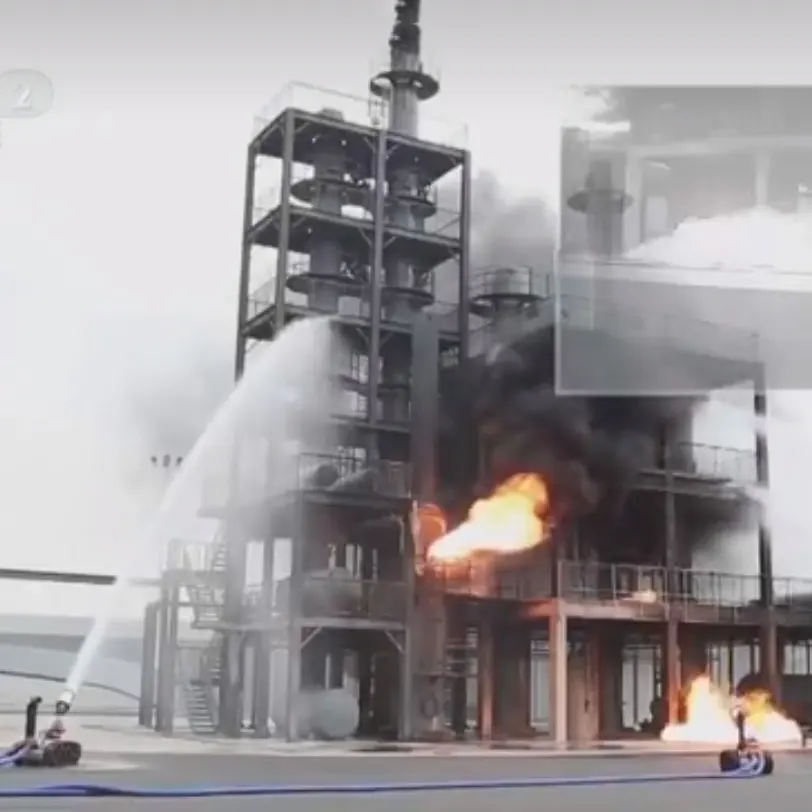

Bu kablosuz video aktarım sistemi Çin'deki yangınla mücadele robotlarında da kullanılıyor. Bakınız NS Video bağlantısı. Testlerimiz için herhangi bir öneriniz varsa, veya diğer test yöntemlerini görmek istiyorsanız, lütfen bizimle iletişime geçin.

Bir cofdm'ye ihtiyacım var 4 EOD için kanal video iletimi (Patlayıcı Mühimmat İmha) robot.

Vcan1935'in en iyi modelinin uygun olduğunu tavsiye ederim. Vcan1935'in tam seti bir verici içerir (dört video kamerayı destekleyin, iki yönlü veri, iki yönlü ses), bir alıcı (HDMI video alıcısı, iki yönlü veri, iki yönlü ses), ve 5 antenler.

müşteri: Monitör ve kontrol yazılımıyla birlikte yer istasyonu kutusunda buna ihtiyacım var.

iVcan: Vcan1935, EOT robotu ile yer kontrol istasyonu arasında eksiksiz bir video ve veri aktarım sistemi setidir. (size robot ve yer kontrol istasyonunu sunmuyoruz. )

Yer kontrol istasyonu için, lütfen modelini kontrol edin https://ivcan.com/p/robot-remote-control-handheld-wireless-video-transmitter/

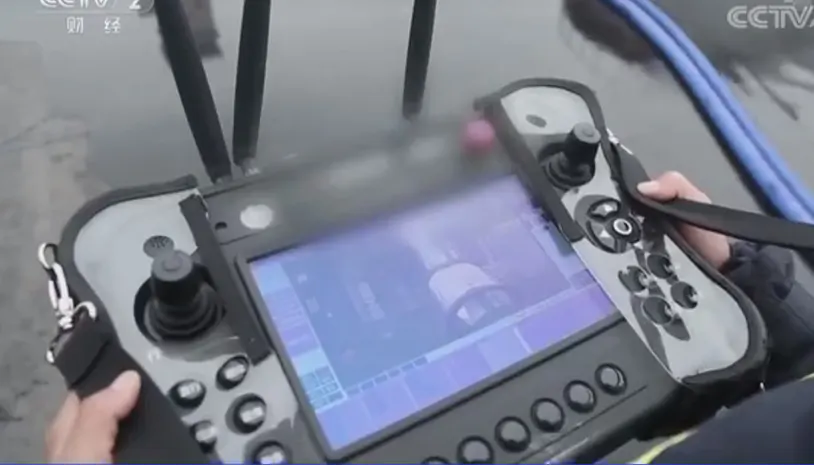

Yer kontrol istasyonunun talebinize göre özelleştirilmesi gerekiyor. Örneğin, yangınla mücadele robotumuzun kontrol platformu, ileri ve geri gibi temel kontrol düğmelerine ek olarak, su püskürtme açısı ayarlanarak ve su miktarı kontrol edilerek itfaiye müşterilerinin ihtiyaçlarına göre daha özelleştirilmiştir.

Tek yönlü görüntü ve çift yönlü veri iletimini içeren uygulamamızda telsizlerinizi kullanmak istiyoruz.

Dağıtım kurulumumuz, kullanıcı arayüzleri ve operasyonel ihtiyaçlarımıza göre uyarlanmış kontrol algoritmalarıyla donatılmış dayanıklı dizüstü bilgisayarlar içerir.

Radyo Yapılandırması için Yazılım Entegrasyonu: İlk gereksinimimiz, radyo ayarlarını doğrudan yazılımımızdan programlı olarak ayarlama yeteneğini içerir. Bunların tümü kullanım kılavuzunuzda ayrıntıları verilen, kullanıcı tarafından yapılandırılabilen seçeneklerdir, frekans dahil ancak bunlarla sınırlı olmamak üzere, şifreleme, ve diğer ilgili ayarlar. . Bu düzeyde entegrasyonu mümkün kılan ayrıntılı belgeler veya bir API sağlayabilir misiniz??  Bunun bir USB bağlantısı olduğunu varsayıyorum.

​Vcan1935'imizde, parametreyi kontrol etmenin ve değiştirmenin üç yolu vardır.

1. Seri port üzerinden seri yazılımda
2. RJ45 bağlantısı ile (Web yönetim sistemini açmak veya Windows PC'de bir seri yazılım aracı kullanmak için IP adresini yazın).
3. Ayrıca yerleşik yazılımınıza ihtiyacınız varsa, parametreyi değiştirmeniz için size özel komut seti de sunabiliriz. Vcan1935 İletişim protokolü örnek belgesi

Veri Aktarımı Özellikleri: RS232/485 üzerinden veri aktarımı potansiyelinden bahsedildi. Sistem tam çift yönlü işlemleri destekliyor mu??

Evet, video aktarımımız vericiden alıcıya tek yönlüdür, veri ve ses, verici ve alıcılar arasında iki yönlü iletimdir. ​Vcan1935 her iki RS232/485 seri bağlantı noktasını destekler. Onlar tam dubleksler.

Uyumlu Kamera Donanımı: Cihazınıza doğrudan bağlanabilen kamera türleri gereklidir. IP veya USB kameralarla uyumluluğu varsayıyoruz; fakat, desteklenen modellerin veya bağlantı arayüzlerinin kesin bir tanımına ihtiyaç vardır.

​PAL/NTSC/AHD-1080P/AHD-720P kamera desteği

Dizüstü Bilgisayarlarda Video Alımı: Alıcı tarafında, video akışının dizüstü bilgisayarlarımızla nasıl bir arayüz oluşturduğuna dair netlik gerekiyor. Belgeler, alınan video akışını sistemlerimize bağlama yöntemini açık bir şekilde detaylandırmıyor. Mevcut seçenekleri belirtebilir misiniz?? Yayınlara USB aracılığıyla erişilebiliyor mu?, Ethernet, veya başka bir arayüz?

Video verilerini elde etmek için RTSP protokolünü veya UDP yöntemini destekleyin(Ethernet RJ45'ten PC'ye)

Geliştirdiğiniz uzaktan kumanda:  Bu cihazı kullanırken nelerin dikkate alınması gerektiğini bilmek istiyorum. Bu bir Windows makinesi mi? Bu cihazı kullanmak için kendi uygulamamızı nasıl geliştiririz??

Uzaktan kumanda bir Linux sistemidir, ve API şu anda açık değil (yapılmış). Arayüz ve işlevlerin istişare yoluyla özelleştirilmesi gerekir.

ihtiyacım var 1.4 IP tabanlı GHz video alıcı-vericisi. ileteceğim 4 IP kameralar eş zamanlı. Mesafe maksimuma çıkacak 200 m, Bu model, iki yönlü kablosuz veri bağlantısı ile video ve veri kablosuz iletimi için tasarlanmıştır.. Çevre koşulları sağlanacak -30, +50. ürününüz hakkında bilgi verir misiniz?

Sorgunuz için teşekkürler. Kameranın CVBS veya AHD olduğunu kabul ediyorsanız, o zaman tavsiye edeceğim vcan1935. Bu model kamera IP tabanlı kameraları desteklemediğinden.

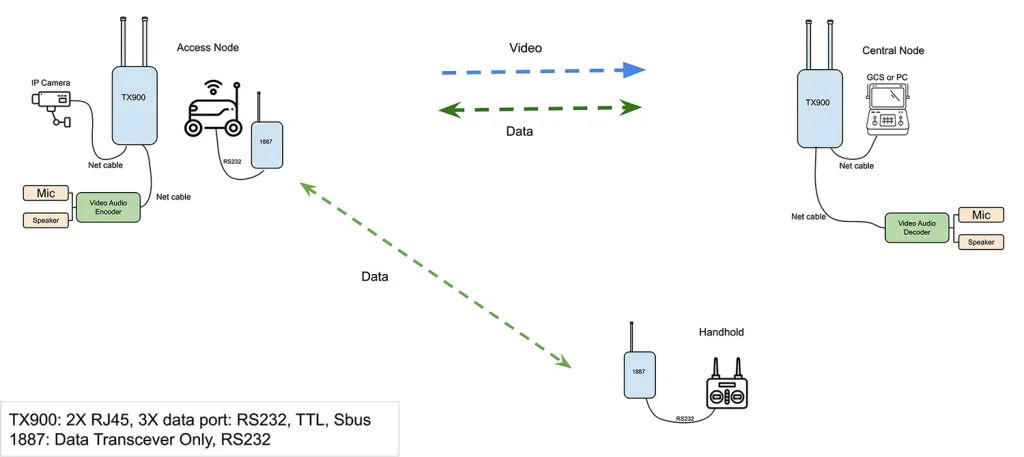

Yalnızca dört IP kameralı bir video alıcı-vericisine ihtiyacınız varsa, o zaman tavsiye edeceğim TX900 veya Vcan1401.

Vcan1935 için kullanım kılavuzunuz var mı??

Vericide kaç frekans ve anten var??

Vcan1935 tek yönlü video aktarımını destekler (frekans aralığı 300MHz-800MHz ), iki yönlü ses iletimi, ve iki yönlü veri iletimi (frekans aralığı 902Mhz-928MHz). Yani vericide iki anten var.

Vericiden alıcıya, ses iletimi video iletiminin temelindedir. Alıcıdan vericiye, ses iletimi veri iletiminin temelindedir.

Frekans ve parametre ayarı değişikliği sorularıyla ilgili bazı sorular sormak istiyorum.

S: Hangi frekanslar mevcut, veya ürün yazılımı aracılığıyla değiştirilebilirler?

bir: Varsayılan COFDM iletim frekansı 433MHz ve Veri bağlantı frekansı 902-928MHz'dir. Web sayfası veya seri port aracıyla değiştirilebilir.

S: 330~360MHz video yapabilir misin? özelleştirme için herhangi bir ek maliyet?

bir: Anten ve Güç Amplifikatörünün özelleştirilmesi gerekiyor, ihtiyacımız var 1-2 ödedikten haftalar sonra. Ek maliyet yok.

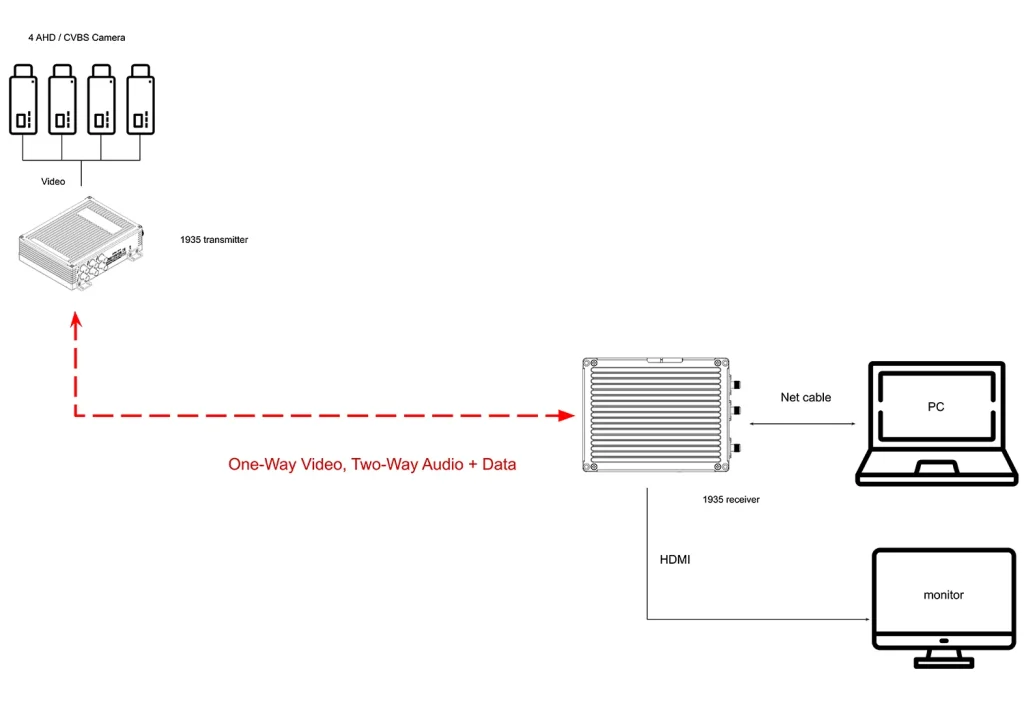

S: Videonun 4'lü olarak nasıl düzenlendiğine ve kaç tane veri bağlantısına sahip olduğumuza dair bir grafiğiniz var mı??

bir: Aşağıdaki resmi kontrol edin.

Lütfen ayrıntılarımızı kontrol edin. Kullanım kılavuzu.

Artık bir rota veri bağlantımız var. Eğer ihtiyacın varsa, bunu iki rota veri bağlantısıyla geliştirebiliriz. (Yazılım mühendisinin sizin için yeni yazılımı geliştirmesi gerekiyor)

S: Mesh'te çalışma modunu destekliyor mu?? ve MESH hakkında daha fazla bilgiye ihtiyacım var.

bir: Ağ modundaki veri bağlantısı bu cihazda iyi çalışmıyor. Yani artık örgü işlevi yok. Yalnızca noktadan noktaya modunda ve tek noktadan çok noktaya modunda çalışma.

S: Aynı anda dört videoyu aktaramadığımı görüyorum, Sadece bölünmüş ekranlar tek tek.

bir: Evet, dört kameradan gelen videolar tek bir video akışında birleştirilecek.

S: Bir puanın çok noktası bir alıcı ve birkaç vericedir, sağ?

bir: Örneğin, bir robotun iki kontrolü vardır.

S: Yapmak Bir noktadan çok noktaya ortalama ortalama iki uzaktan kumanda tarafından kontrol edilebilir? İki denetim videoları alır ve kontrol komutlarını gönderin. Yedekleme kontrolünün ana kontrolle aynı olmasını sağlamak için.

bir: Evet.

S: Ek alıcı video alabilir ve kontrol edebilir?

bir: İki alıcı aynı videoyu vericiden alabilir ve vericiyi kontrol edebilir.

S:  Video için bant genişliği 2M olabilir?

bir: 2.5E 4M 8M

S: Web kullanıcı arayüzünden ayarlayabilir?

bir: Evet

S: AES128 desteği?

bir: Evet

S: Bir var mı kullanmak için bağlantı noktası Ayarlar için RJ45 arabirimi?

bir: destek.

S: Hareket halindeyken değişecek önceden ayarlanmış frekanslar hakkında. Eğer ayarlamışsak 433 Örneğin. Yedekleme frekansını ayırma seçeneğimiz var mı? veya webui'yi bağlamanız gerekiyor Bunu değiştirmek için?

bir: Anten ve PA frekansı bir bant genişliği aralığına sahiptir, Örneğin, 433+/-Mhz. Kullanıcı arayüzünde frekansı değiştirirseniz, Ayrıca PA ve anten donanımını değiştirmeniz gerekir. PA ve antenin daha geniş bir frekansa sahip olduğunu varsayalım. Performans ve iletim mesafesi azalacak. Bir frekans aralığını özelleştirebilirsiniz. Örneğin, 430-450MHz.

S: Elbette, bant genişliğini dikkate almak gerekir, Ancak frekans değişikliği mümkündür?

bir: Evet. Web sayfasındaki frekansı değiştirebilirsiniz.

S: Uyumlu 2 watt veya 3 watt veri modülleriyle video ve ses için COFDM sistemleri için mümkün olan minimum frekans nedir? Gereksinim daha derin NLOS işlemleri içindir.

bir: 330Mhz, Diğer frekansların özelleştirilmesi gerekiyor
