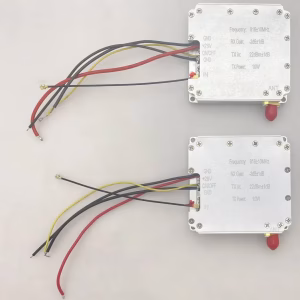

2-เพาเวอร์แอมป์วัตต์ PA สำหรับโมดูลตัวรับส่งสัญญาณส่งสัญญาณ Morning-core CX660x TDD

สารบัญ
วัตต์ความถี่เสริม
- 2-วัตต์, 5-วัตต์, 10-วัตต์
- ความถี่ 800MHz, 1400เมกะเฮิรตซ์(1.4G) และ 2400MHz (2.4G)

บทนำ
- กำลังส่งสัญญาณ CX6603 ของโมดูลเครื่องรับส่งสัญญาณการส่งผ่านวิดีโอตอนเช้าคือ 0.3 วัตส์เท่านั้น, ดังนั้นช่วงการส่งจึงมี จำกัด
- โปรดเพิ่มแอมพลิฟายเออร์พลังงาน PA 2 วัตต์นี้, คุณสามารถเพิ่มกำลังการส่งและขยายระยะการส่งและช่วงเป็น 30-50 กม..
ลักษณะ
- ตัวรับส่งสัญญาณถูกรวมเข้ากับแผงวงจรเดียวกันในโหมด TDD. ชิปสวิตช์แบบอะนาล็อกแยกสัญญาณ RF ภายในและสัญญาณรับส่งสัญญาณภายใน, ในขณะที่อินเทอร์เฟซ RF ภายนอกเป็นเพียงอินเทอร์เฟซ SMA เดียว.
- การออกแบบลิงค์โมดูลแอมพลิฟายเออร์ 2W, ซึ่งรวมถึงหลอดแอมพลิฟายเออร์พลังงานและ LNA, สามารถจับคู่กับการออกแบบบอร์ดเบสแบนด์ CX660X.
- รับกำไร 13dB, ส่งผลกำไร 15dB, กำลังขับ 33 dBm.
- จำเป็นต้องใช้กล่องแอมพลิฟายเออร์พลังงานแยกต่างหากสำหรับการออกแบบโครงสร้างของโมดูลแอมพลิฟายเออร์พลังงาน 2W; ผลิตภัณฑ์ทั้งหมดยังต้องการการออกแบบภายนอกของเปลือกทั้งหมด, แหล่งจ่ายไฟ, อินพุตสัญญาณควบคุม, การเชื่อมต่อคลื่นความถี่วิทยุ, อินเตอร์เฟซเสาอากาศ, การกระจายความร้อนของเครื่องขยายเสียง, เป็นต้น.
- การออกแบบโมดูลแอมพลิฟายเออร์พลังงาน 2W จะพิจารณาฟังก์ชั่นการรับรู้เท่านั้น, และฟังก์ชั่นของสถานะการทำงานของแอมพลิฟายเออร์พลังงาน, ตัวชี้วัดประสิทธิภาพ, ข้อมูลการเตือนภัย, และการชดเชยลักษณะอุณหภูมิจะไม่เกิดขึ้นจริง, ซึ่งไม่เอื้อต่อตัวบ่งชี้และการควบคุมคุณภาพของการผลิตและการทดสอบโมดูลเครื่องขยายเสียง, เช่นเดียวกับการตอบสนองและการประมวลผลปัญหาที่ผิดปกติในการใช้งานภาคสนาม.

สเปค


ปรับแต่ง
TDD-PA2W-1400MHz (1.4G)
https://ivcan.com/wp-content/uploads/TDD-PA2W-1440Mhz.pdf
| ชื่อโมดูล: | 2โมดูลแอมพลิฟายเออร์พลังงาน W-TDD | โมเดลโมดูล: | TDD-PA2W-1400 |
| คุณสมบัติหลัก: |
ตัวบ่งชี้ RF
| รายการทดสอบ | ดัชนี | ข้อสังเกต |
| ช่วงความถี่(เมกะเฮิรตซ์) | 1440± 20 | ตามความต้องการของลูกค้า |
| กำลังขับ(W) | ≥2 | ไม่มีการควบคุม ALC |
| กำไรจากเท็กซัส(เดซิเบล) | 16± 1.0 | ได้รับการพิจารณาตามความต้องการของลูกค้า |
| ความผันผวนในวง | ≤1dB | (จุดสูงสุดถึงจุดสูงสุด) |
| ระดับการป้อนข้อมูล(dBm) | +17± 1.0 | |
| อัตราส่วนเข็มขัดต่อไหล่ (dBc) | ≤-30 | |
| กำไร RX(เดซิเบล) | 10 | |
| รูปสัญญาณรบกวน RX (เดซิเบล) | ≤2.5 | |
| ระดับการสลับ RF | +1.8V ~ + 5V | ค่าจ้างสูง, ค่าจ้างต่ำ |
| เวลาสลับ RF (เรา) | ≤1 | |
| ความเหงา | 50เดซิเบล | |
| ความต้องการแหล่งจ่ายไฟ | +12V VDC | |
| RX ทำงานเป็นปัจจุบัน | ≤0.1a | |
| TX ทำงานปัจจุบัน | ≤1.5a | |
| อุณหภูมิในการทำงาน | -20~ + 70 ℃ | |
| ประเภทอินเตอร์เฟส | SMA-50KFD | |
| ปริมาณโมดูล (มิลลิเมตร) | 55.5*40*14มิลลิเมตร3 | ไม่รวมตัวเชื่อมต่อ |
- คำแนะนำรูปลักษณ์และการติดตั้ง
- ขนาดโดยรวม:55.5*40*14มิลลิเมตร3 (ไม่รวมซ็อกเก็ต)
- รูปแบบการเชื่อมต่อ:
เงื่อนไขการจัดหาอุปทาน: +12แหล่งจ่ายไฟ V: ตัวเก็บประจุหลัก
②rfอินเทอร์เฟซอินพุต: SMA-50KFD
อินเตอร์เฟซเอาท์พุท RF: SMA-50KFD
พอร์ตควบคุม: SMA-50KFD
- เส้นผ่านศูนย์กลางรูยึด: 4 เหลือรูทะลุ Φ3.5 ไว้ที่ 4 รูยึดสำหรับการติดตั้ง.

TDD-PA2W-800MHz-amp-TDD-816-20-2W



TDD-PA10W-1400MHz (1.4G)
https://ivcan.com/wp-content/uploads/TDD-PA2W-1440Mhz.pdf
| ชื่อโมดูล: | 10โมดูลแอมพลิฟายเออร์พลังงาน W-TDD | โมเดลโมดูล: | TDD-PA2W-1440 |
| คุณสมบัติที่สำคัญ: |
ตัวชี้วัดคลื่นวิทยุ
| รายการทดสอบ | ดัชนี | คำพูด |
| ช่วงความถี่ (เมกะเฮิรตซ์). | 1440± 15 | ตามความต้องการของลูกค้า |
| กำลังขับ (W). | ≥10 | ไม่มีการควบคุม ALC |
| ในวงกลุ่มล่าช้า (NS). | ≤50 | |
| กำไรจากเท็กซัส (เดซิเบล). | 18± 1.0 | กำไรจะถูกกำหนดตามความต้องการของลูกค้า |
| ความผันผวนในวง | ≤1dB | (จุดสูงสุดถึงจุดสูงสุด) |
| ระดับอินพุต (dBm) | +22± 1.0 | |
| อัตราส่วนไหล่ (dBc) | ≤-35 | |
| กำไร RX (เดซิเบล). | 10 | |
| รูปสัญญาณรบกวน RX (เดซิเบล). | ≤2.5 | |
| ระดับการสลับ RF | +1.8V ~+3.3V | ผมสูงและมีรายได้น้อย |
| เวลาสลับ RF | ≤1us | |
| ความเหงา | 50เดซิเบล | |
| ความต้องการแหล่งจ่ายไฟ | +24V ~+28V VDC | |
| RX ดำเนินงานปัจจุบัน | ≤0.08a | |
| เท็กซัสในปัจจุบันการดำเนินงาน | ≤2.0a | |
| การใช้งานอุณหภูมิแวดล้อม | -20~ + 70 ℃ | |
| ป้อนประเภทอินเตอร์เฟส | IPX-50KFD | |
| ประเภทอินเตอร์เฟสเอาต์พุต | SMA-50KFD | |
| ปริมาณโมดูล (มิลลิเมตร). | 66*63*14MM3 | ไม่รวมอุปกรณ์ |
คำแนะนำรูปลักษณ์และการติดตั้ง
- ขนาด: 66*63*14มิลลิเมตร3 (ไม่รวมซ็อกเก็ต).
- รูปแบบการเชื่อมต่อ:
(1) เงื่อนไขแหล่งจ่ายไฟ: +28แหล่งจ่ายไฟ V: แถบไฟฟ้า
(2) อินเตอร์เฟซที่ช่องรับสัญญาณ: IPX-50KFD
อินเตอร์เฟซเอาท์พุท RF: SMA-50KFD
พอร์ตควบคุม: สายไฟ
- เส้นผ่านศูนย์กลางของรูยึด: 4 φ3ที่ตำแหน่งของ 4 ติดตั้งรู 2 ผ่านรูสำหรับการติดตั้ง.
(จากไฟล์ VF-2012403)
คำถามที่พบบ่อย
คำถาม: เครื่องขยายเสียง TDD PA นี้ทำงานได้ดีกับโมดูล MorningCore CX6600 ของฉัน?
ไม่มีสวิตช์ (SCL) บนพินของ i2c clk บนโมดูล cx6600 ของฉัน.
ตอบ: วิศวกรบอกว่าหากไม่มีสายควบคุม PA, เวอร์ชันนี้เป็นเวอร์ชันที่ถูกที่สุดและไม่สามารถเพิ่ม PA เพิ่มเติมได้. เพราะโมดูลของคุณไม่ใช่ทางออกของเรา, คุณจะปรึกษาซัพพลายเออร์ของคุณได้ดีขึ้น. โมดูลของเราสามารถติดตั้งสายควบคุมและ PA เพิ่มเติม. หากคุณสนใจ, คุณสามารถซื้อไฟล์ 1681 ตัวอย่างจากเราเพื่อทดสอบ.
วิศวกรบอกว่าคุณสามารถใช้คำสั่ง AT เพื่อสอบถามหมายเลขเวอร์ชันและส่งไปดูว่ารองรับ PA ภายนอก ที่^dgma? หรือสอบถามข้อมูลเวอร์ชันเฟิร์มแวร์ในเว็บ UI และส่งมาให้ฉัน.
วิธีตรวจสอบหมายเลขเวอร์ชันโมดูลการสื่อสารหลักของลิงค์ข้อมูลวิดีโอโดรน?
คำถาม: นี่คือผลการตรวจสอบข้อมูลเวอร์ชันฮาร์ดแวร์.
^ dgmr:”CX6602N V2.00.00 R3 20230731
ตกลง
ตอบ: โมดูลของคุณคือ CX6602N, ซึ่งไม่รองรับ PA ภายนอก.
