HV-310 - наиболее экономичное решение для передачи видео высокой четкости на большие расстояния для приложений FPV с технологией цифрового телевидения..
Источник видеовхода: HDMI / DVI или композитный. (CVBS) кодируется в потоках H.264, модулируется с открытым промышленным стандартом EN 300-744 DVB-T / ARIB STD-B31 ISDB-T / ABNT NBR 15601 ISDB-Tb, а затем передается по кабелю или по воздуху.
Все приемники, совместимые с DVB-T / ISDB-T / ISDB-Tb, включая SetTopBox, Цифровое телевидение, PC / NB USB-адаптер DTV, или карта захвата DTV может принимать, и смотрите видео с HV-310 через стандартный коаксиальный кабель или антенну.
HV-310E поддерживает EN 300-744 Модуляция DVB-T, в то время как HV-310J поддерживает ARIB STD-B31 ISDB-T / ABNT NBR 15601 Модуляция ISDB-Tb.
(Заметка: HV-310J поддерживает только кодирование H.264, в то время как старый японский телевизор ISDBT не поддерживает его.)
HV-310 поддерживает 170 МГц ~ 1350 МГц (исключая 950 ~ 1090 МГц) полоса передачи.
Со встроенной конструкцией усилителя высокой мощности, выходная мощность RF может достигать + 15 дБм в диапазоне частот 474 ~ 930 МГц..
HV-310EH / HV-310JH - специальная версия с высоким коэффициентом усиления для диапазона 1,2 ГГц, который поддерживает более высокую выходную мощность в диапазоне 1,2 ГГц и более низкую в диапазоне 170-950 МГц.
Особенности
Недорогое распространение HD-видео
Совместимость с существующими телевизорами высокой четкости, не требуется дополнительный адаптер, и нет ограничений на количество приемников. Вся периферия, такая как разветвитель, усилитель, разъем ... и т. д. такие же, как и для обычного телевизора.
В режиме DVB-T, 1Поддерживаются параметры полосы пропускания ~ 8 МГц.
Универсальные видеовходы
Поддержка HDMI / DVI и композитного (CVBS) видеовход.
Легко настроить
Номера каналов можно легко настроить с помощью IR RC..
Более сложные конфигурации могут быть установлены с внешнего хоста, такого как ПК / ноутбук, через интерфейс последовательного порта..
Крепкий, Надежный и дальний

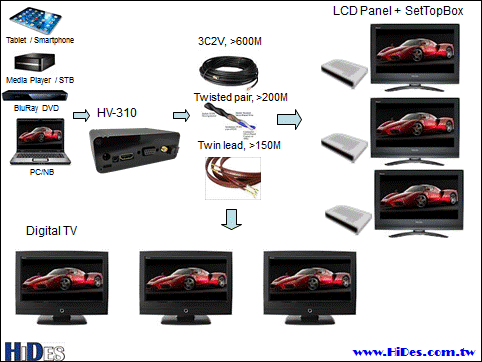

Легко передавайте видео 1080p по одному кабелю 3C2V / RG59 как минимум в течение 500 метров в длину без добавления повторителя.
Для беспроводных приложений, дальность передачи прямой видимости может достигать 50 ~ 100 метров при мощности радиочастотного излучения 0 дБм и до нескольких километров при 30 дБм с внешним усилителем мощности. Реальное расстояние зависит от конструкции антенны и качества приемника..
Дифференциальный выход RF также доступен для распределения сигнала RF с витыми парами. (телефон или Ethernet RJ-45) вместо тяжелых коаксиальных кабелей.

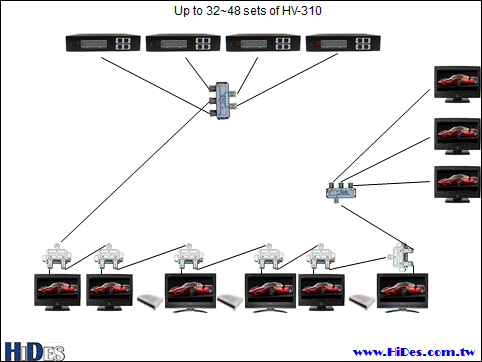

Гирляндное соединение (Топология шины)
Несколько HV-310 с разными конфигурациями каналов могут использовать один кабель. Это может значительно снизить затраты и усилия на развертывание кабеля..
Протокол реального времени и низкая задержка
Без потери кадров в QEF (Квази-безошибочный) состояние, и низкая задержка передачи
запросить информацию:
Модель | Особенности | Справочная цена |
| HV-310E | DVB-T (Только H.264), диапазон частот канала 170-1350 МГц (исключая 950 ~ 1090 МГц) | 279 долларов США |
| HV-310EH | DVB-T (Только H.264), диапазон частот канала 170-1350 МГц (исключая 950 ~ 1090 МГц) (Оптимизирован для выходной мощности в диапазоне 1,2 ГГц) | 299 долларов США |
| HV-310EH-PA1200 | DVB-T (Только H.264), диапазон частот канала 170-1350 МГц (исключая 950 ~ 1090 МГц) (Оптимизирован для выходной мощности в диапазоне 1,2 ГГц) С усилителем мощности диапазона 1,2 ГГц (+20выход дБм) | 348 долларов США |
| HV-310J | ISDB-T (Только H.264), диапазон частот канала 170-1350 МГц | 279 долларов США |
| HV-310JH | ISDB-T (Только H.264), диапазон частот канала 170-1350 МГц (исключая 950 ~ 1090 МГц) (Оптимизирован для выходной мощности в диапазоне 1,2 ГГц) | 299 долларов США |
| HV-310JH-PA1200 | ISDB-T (Только H.264), диапазон частот канала 170-1350 МГц (исключая 950 ~ 1090 МГц) (Оптимизирован для выходной мощности в диапазоне 1,2 ГГц) С усилителем мощности диапазона 1,2 ГГц (+20выход дБм) | 348 долларов США |
Основные Характеристики:
вход | видео: CVBS, HDMI 1.3 аудио: Стерео линейный вход или аудиовход HDMI PCM | ||
| Сжатие | видео: H.264 аудио: AAC или MPEG | ||
| разрешение | вход | CVBS | 720x480x30I (NTSC, D1) 720x576x25I (PAL, D1) |
| HDMI | 720x480x30I (NTSC, D1) 720x576x25I(PAL, D1) 1280x720x50I / 1280x720x50P 1280x720x60I / 1280x720x60P 1920x1080x24P 1920x1080x50I / 1920x1080x50P 1920x1080x60I / 1920x1080x60P | ||
| Видео выход | Сжатие:H.264 Размер кадра: 720x480x30P (NTSC, D1) 720x576x25P (PAL, D1) 1280x720x25P 1280x720x30P 1920x1080x24P 1920x1080x25P 1920x1080x30P Заметка: размер выходного кадра такой же, как и входной, функция увеличения или уменьшения масштаба не поддерживается | ||
| Мощность | HV-310 без PA | 5 В или 6 ~ 16 В постоянного тока 800 мА при 5 В (AV-передатчик TX V01 только 5 В) | |
| HV-310-PA900 HV-310-PA1200 | 5 или 6 ~ 12 В постоянного тока 1450 мА при 5 В | ||
| Размеры WxDxH | W(105 мм) x D(75 мм) х(35 мм) (Размер печатной платы без оболочки: 100ммx70 мм) | ||
| вес | 175г (Голая кость PCBA вес 55 г) | ||
| Рабочая Температура | -10℃ ~ 60 ℃ |
Технические характеристики радиочастотного передатчика цифрового телевидения:
параметр | Значение | ||||||
| Телевизор Стандартный | HV-310E / EH | DVB-T EN-300 744 | |||||
| HV-310J / JH | ISDB-T ARIB STD-B31 ISDB-Tb ABNT NBR 15601 | ||||||
| РЧ разъем | 50-Ω разъем SMA | ||||||
| Пропускная способность | HV-310E / EH | 1/2/3/4/5/6/7/8 МГц | |||||
| HV-310J / JH | 6МГц | ||||||
| FFT | 2К, 4К, 8К | ||||||
| скорость кода | 1/2, 2/3, 3/4, 5/6, 7/8 | ||||||
| Защитный Интервал | 1/4, 1/8, 1/16 или 1/32 | ||||||
| Диапазон частот | 170~ 1350 МГц, размер шага 1 кГц | ||||||
| Сегмент & Слой | HV-310E | н / д | |||||
| HV-310J | 13 ТОЛЬКО Seg | ||||||
| Временной перемежитель | HV-310E | н / д | |||||
| HV-310J | Не поддерживается | ||||||
| Выходной уровень RF (дБм) | |||||||
| HV-310E / HV-310J ** | частота | 177.5 МГц | 474 МГц | 666 МГц | 858 МГц | 915 МГц | 1250 МГц |
| Максимум | 5 | 15 | 16 | 15 | 14 | 0.5 | |
| Привет-усиление | 0 | 10 | 11 | 10 | 9 | -4.5 | |
| Низкое усиление | -20 | -10 | -7 | -8 | -9 | -21 | |
| HV-310EH / HV-310JH ** | частота | 177.5 МГц | 474 МГц | 666 МГц | 858 МГц | 915 МГц | 1250 МГц |
| Максимум | -10 | 7 | 10.5 | 11.5 | 11.5 | 5 | |
| Привет-усиление | -14.5 | 2 | 5.5 | 6.5 | 6.5 | 2.2 | |
| Низкое усиление | -34 | -18 | -14 | -14 | -14 | -18 | |
| HV-310EH-PA1200 HV-310JH-PA1200 (с усилителем мощности 1,2 ГГц) | 1200~ 1350 МГц Максимум:22 дБм, Привет-усиление:19 дБм, Низкое усиление:-1 дБм | ||||||
| Цифровое усиление / аттенюатор для точной настройки | спектр: +5дБ ~ -10 дБ , Размер шага 1 дБ (По умолчанию: +0децибел) | ||||||
| MORE | 170~ 1350 МГц, 25~ 33 дБ * (950~ 1090 МГц не поддерживается) | ||||||
| Спектр Плечо (Смежный канал) | 40децибел | ||||||
| Фазовый шум | <-92дБн при 10 кГц | ||||||
| Подавление несущей | >42децибел |
Технические характеристики могут быть изменены без предварительного уведомления..
*: Возможны потери MER при высоком уровне усиления / затухания.
**: HV-310E / HV-310J против HV-310EH / HV-310JH Выходная мощность RF
