Модуль двусторонней беспроводной связи DLM

• Модуль двунаправленной беспроводной передачи данных OFDM
• Обеспечьте 2 беспроводных прозрачных порта Ethernet、1Беспроводная прозрачная передача TTL последовательный порт
• Двойная антенна：Основная антенна работает в режиме приемопередатчика TDD，Вспомогательная антенна работает в режиме приема
• беспроводной диапазон：2401.5~ 2481.5MHz、1427.9~ 1447.9MHz、806~ 826MHz，Поддержка автоматического скачкообразного изменения частоты в пределах полосы частот
• Настраиваемая пропускная способность беспроводной сети：1.4МГц、3МГц、5МГц、10МГц、20МГц，Скорость радиоинтерфейса до 30 Мбит/с
• модуляция：QPSK/QAM16/QAM64 настраиваемый
• Максимальная мощность передачи：25± 2dBm
• Чувствительность приема：-103дБм(10Полоса пропускания МГц)
• Поддержка шифрования и дешифрования беспроводной связи
• Поддержка точка-точка、Точка-многоточка、реле、Сетчатая одноранговая сеть(Пользовательское издание)и другие способы связи

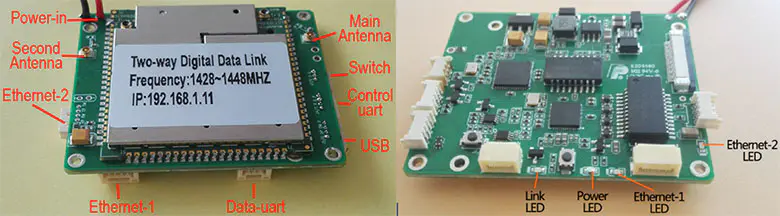

Ethernet-1：Двусторонний беспроводной сетевой порт с прозрачной передачей，4Расстояние между штифтами 1,25 мм с пряжкой。
Ethernet-2：Двусторонний беспроводной сетевой порт с прозрачной передачей，4PIN-код с шагом 1,25 мм или прямой метод 4-контактного отверстия для пайки。
Data-UART：Двусторонний прозрачный последовательный порт данных，Уровень ТТЛ 3,3 В，3Расстояние между штифтами 1,25 мм с пряжкой。
Главная антенна：Интерфейс основной антенны，Сиденье IPEX。Антенна работает в режиме приемопередатчика TDD。
Вторая антенна：Вспомогательный антенный интерфейс，Сиденье IPEX。Вспомогательная антенна только принимает, но не передает。При использовании связи модуля DLM，двойной дубль，отправлять и получать。
Мощность：Интерфейс ввода питания，Поддержка широкого входного напряжения 7 ~ 25 В，Максимальная потребляемая мощность менее 3,8 Вт。
USB：4Гнездо с шагом 1,25 мм，Для конфигурации модуля DLM(По умолчанию)。
Config UART：4Гнездо с шагом 1,25 мм，Для конфигурации модуля DLM(необязательный)。
Выключатель：для управления внешним PA。
Размер модуля DLM 58*48 мм(Размеры без учета компонентов интерфейса, выступающих за края платы)，Высота переднего устройства менее 3,2 мм.，Высота заднего устройства составляет менее 4,5 мм.，Толщина 1,6 мм，Вес 31,5 г。

Внешний PA для увеличения мощности передачи

    Максимальная мощность передачи самого модуля DLM составляет 25 ± 2 дБм.，Мы также предоставляем соответствующие модули усилителя мощности(2Вт/5 Вт/10 Вт)увеличить мощность передачи，Удовлетворение требований приложений различных сценариев и различных расстояний。На следующем рисунке представлена ​​схема соединения между модулем DLM и поддерживающим модулем усилителя мощности.。

Сетевое приложение DLM

    Использование модулей DLM может реализовать двустороннюю беспроводную передачу данных на большие расстояния.，Возможна двусторонняя связь точка-точка，Он также может обмениваться данными в двух направлениях в звездообразной сети «точка-многоточка». ，И релейная, и беспроводная одноранговая сеть Mesh-режим(кастомная прошивка)двусторонняя связь。Во время многоточечной связи，Если требуется связь между двумя узлами доступа, она должна быть ретранслирована через центральный узел.，Все узлы находятся в одной WLAN，Все узлы доступа взаимодействуют с центральным узлом, чтобы совместно использовать рабочую полосу пропускания беспроводной сети.，Модуль будет автоматически распределять скорость системы равномерно。Передача данных от центрального узла к узлу доступа называется нисходящей линией.，Передача данных от узла доступа к центральному узлу называется восходящей линией связи.。Во время связи «точка-точка» или «точка-многоточка»，Нисходящий и восходящий каналы совместно используют рабочую полосу пропускания беспроводной сети.。Когда модуль отправлен，По умолчанию отношение скорости исходящего канала к скорости нисходящего канала равно 4.:1。следовательно，Если модуль используется для передачи видеоданных IP-камеры，IP-камера должна быть подключена к узлу доступа。Модуль автоматически и динамически регулирует скорость беспроводной передачи в соответствии с передаваемым потоком бизнес-данных.，Когда объем передаваемых бизнес-данных меньше，При тех же условиях дальность передачи будет больше。следовательно，При использовании устройства для передачи видеоданных IP-камеры，Дальность беспроводной передачи может быть увеличена за счет соответствующего уменьшения скорости передачи видеокодирования IP-камеры.。

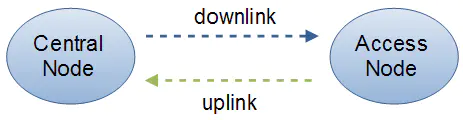

одноранговое общение：

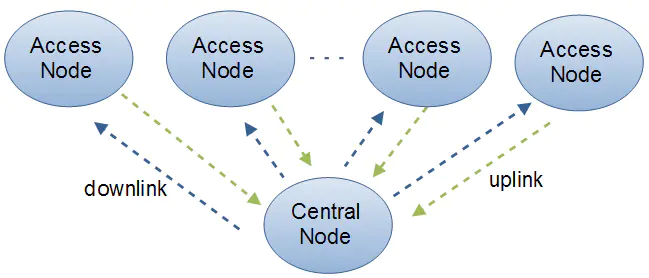

Звездная сеть：

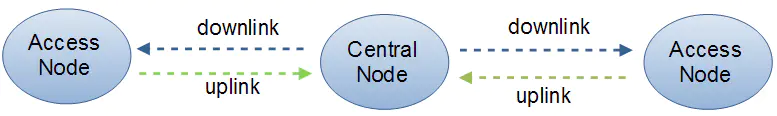

релейный режим：

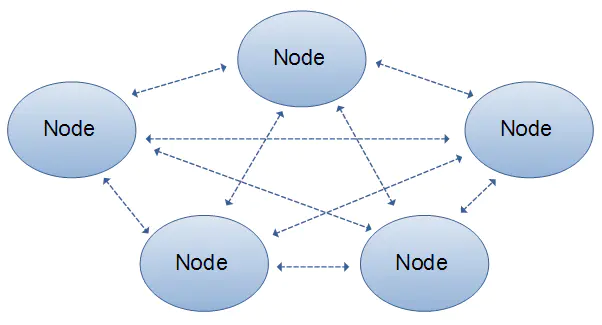

Ячеистая беспроводная одноранговая сеть(Пользовательское издание)：
