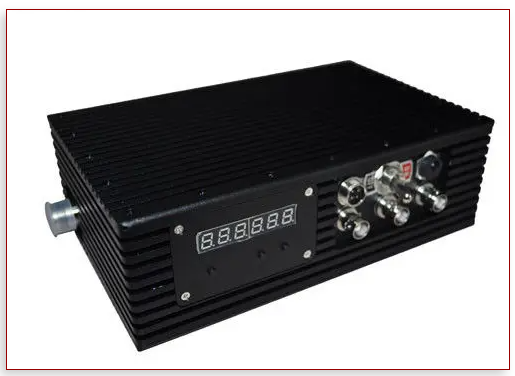

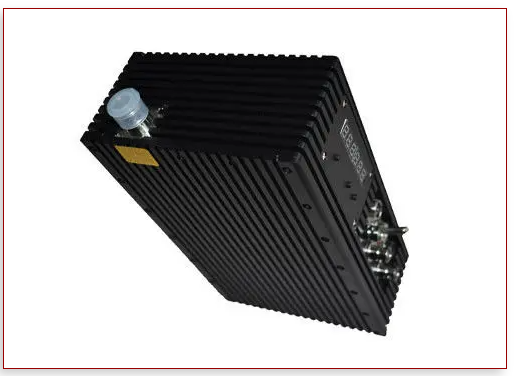

5.8Ghz-videozender

Modulation Backpack 5.8Ghz Video Transmitter High-Speed Mobile Transmission

Beschrijving
Modulatie: COFDM,2K,QPSK
Frequentie: 300-900MHz(keuze),12G/2.4G/5.8GHz(afgestemde)
bandbreedte: 2/2.5/4/8MHz(keuze)
RF Power: 5-10 Watt
Spanning/stroom: DC12V/3A
Dimensie: 20013060mm

Invoering
This model is an exclusive design COFDM zender en ontvanger. Heeft een karakter van laag vermogen, small dimension, and long-distance remote control. Gebruik het H.264-coderingsformaat en COFDM (gecodeerde orthogonale frequentieverdeling multiplexing) modulation with 1U chassis receiver, provide a high-quality picture in revolution 720*576, met korte latentie.
This specially designed system is for long-range distances for any AV equipment, popularly used in backpacks, and live broadcast video audio transmission.

Kenmerken:

1 COFDM-modulatietechnologie
2 High-quality digital video processing and MPEG2 video codec
3 Provide multi-channel adjustment function
4 800ms Short coding delay
5 Ondersteuning high-speed mobiele transmissie
6 High security, DVD-kwaliteit
7 Support nonlight of sight (NLOS) overdragen

Zenderparameters:
Frequentie 300-900MHz(keuze),12G/2.4G/5.8GHz(afgestemde)
RF output Power 5-10Watt
Voltage/current DC12V/3A
Modulatie COFDM,2K, QPSK
constellatie QPSK,16QAM,64QAM(facultatief),
QPSK/16QAM/64QAM @ 6/7/8MHz
Bandbreedte 2/2.5/4/8MHz(keuze)
Overdrachtssnelheid 2/4/6/8 Mbps
DEC 1/2,2/3,3/4,5/6,7/8
Guard Interval 1/32,1/16,1/8,1/4
video Input 1 lijn PAL/NTSC analoge video
Audio-ingang Analoge stereo linker- en rechterkanalen
Video Compression H.264/MEPG-4
Data Encryption AES/ Alltech Basic Scrambling
Vlakheid ≤2db(binnen het volledige frequentiebereik) ,≤0.5dB (binnen 8MHz)
Drager 2K,8K
Videosignaal 1Vp-p@75Ω,NTSC/PAL adaptief
Resolutie 720×576(VRIEND), 720× 480(NTSC)
RF-interface nr(F)
Videoformaat PAL/NTSC
AV-interface BNC
Werkomgeving -30~70°
Transmit Distance 3km max NLOS, 8km in an open environment 100km max LOS (in een helikopter)
Grootte 20013060mm
Weight 1.5kg

Ontvanger parameters::
Frequency 300-80MHz(facultatief)
Ontvang gevoeligheid < -105dBm
RF-interface nr(F)
Modulatie COFDM,2K, QPSK
Voeding AC220V
Bandbreedte 2/2.5/4/8MHz(verstelbaar)
constellatie QPSK,16QAM,64QAM(facultatief),
QPSK/16QAM/64QAM @ 6/7/8MHz
FEC 1/2,2/3,3/4,5/6,7/8(facultatief)
Guard Interval 1/32,1/16,1/8,1/4 (facultatief)
Video uitgang 1 lijn PAL/NTSC analoge video
Revolutie 720×576(VRIEND), 720× 480(NTSC)
Lijnen van horizontaal 625 of 525 Lijn
Audio -uitgang Analoge stereo linker en rechter kanalen
Gegevensversleuteling AES / ALLTECH Basis klauteren
Spanning AC220V ± 20V, DC14V ~ DC16V
Werkomgeving -30~70°
Grootte 43031065mm
Gewicht 3,8 kg

Details over de verpakking
Accessoires 2*antennes (afgestemde); RF-kabels en montagekits.
Stijl Papieren doos
Maat Onbepaald
Overall Weight ≥5kg
