ယာဉ်အဝေးထိန်း SD ထုတ်လွှင့်စက်

ယာဉ်အဝေးထိန်း SD Transmitter 30W Long Distance Wireless Image ပေးပို့သူ 2-8 watt
ကုန်ပစ္စည်းအသေးစိတ်ဖော်ပြချက်
DC Input: DC11-16V
modulation: COFDM,2K သည် ,QPSK
RF Bandwidth: 4/8MHz(သင့်အောင်လုပ်နိုင်သော)
RF ပါဝါအထွက်: 2-8ဒဗလျူ (သင့်အောင်လုပ်နိုင်သော)
ဗီဒီယိုကုဒ်: H.264
လည်ပတ်အပူချိန်: -25℃ ~ 55 ℃
အတိုင်းအတာ: 190*120*60မီလီမီတာ
အလေးချိန်: 1400ဆ

မြင့်မားသော RF Transmitter အင်္ဂါရပ်များ:
RF ပါဝါ 25-45W NLOS အကွာအဝေး 50km အထိ NLOS အကွာအဝေး;
ကယ်ဆယ်ရေးတွင်သုံးပါ။, ကင်းထောက်, လယ်ကွင်းလုပ်ငန်းများ, နှင့် အခြားသော အရေးပေါ်ဆက်သွယ်ရေးစနစ်များ;
မြင့်မားသော ကြည်လင်ပြတ်သားမှုနှင့် ရုပ်ပုံအကျိုးသက်ရောက်မှုများ;
မြန်နှုန်းမြင့်မိုဘိုင်းဂီယာကို ပံ့ပိုးပါ။, အမြင့်ဆုံးမြန်နှုန်း 450km/h.
၎င်းသည် ယာဉ် NLOS မိုဘိုင်းဒစ်ဂျစ်တယ်ရုပ်ပုံထုတ်လွှင့်ခြင်းအတွက် အထူးထုတ်လုပ်ထားသည့် Big RF ပါဝါကိရိယာတစ်ခုဖြစ်သည်။ . ကားအတွက် အလွန်အဆင်ပြေသော 19လက်မ 2U အတိုင်းအတာ အသွင်အပြင်ကို အသုံးပြုထားသည်။, စက်လှေပုံသေတပ်ဆင်မှု။ ချန်နယ်ပုံတစ်ပုံနှင့် အသံချန်နယ်နှစ်ခုကို ပံ့ပိုးပါ။. ၎င်း၏ ကြီးမားသော ပါဝါသည် ၎င်း၏ တာဝေး အကွာအဝေး ဂီယာပေါ်တွင် မူတည်သည်။. Car to car အတွက် သင့်တော်ပါတယ်။, လှေမှ လှေ, သတ်မှတ်ထားသော ဘူတာရုံသို့ မော်တော်ယာဉ်, စက်လှေဖြင့် ဘူတာရုံသို့, ရဟတ်ယာဉ်သည် ပုံသေဘူတာသို့ repeater အဖြစ်လည်း ဖြစ်နိုင်သည်။, Omni-directional အင်တင်နာဖြင့် အလုပ်လုပ်ပါက 100km LOS နှင့် 50km NLOS အကွာအဝေးအထိ သွားနိုင်သည်.

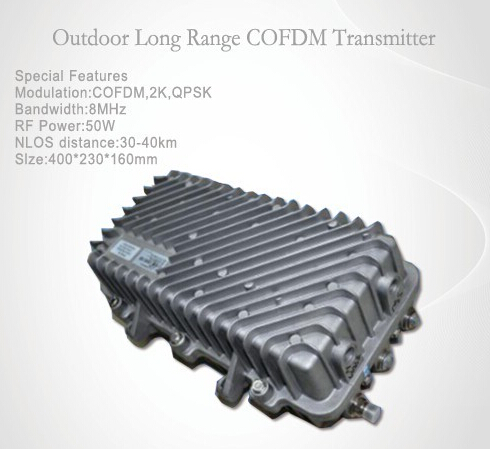

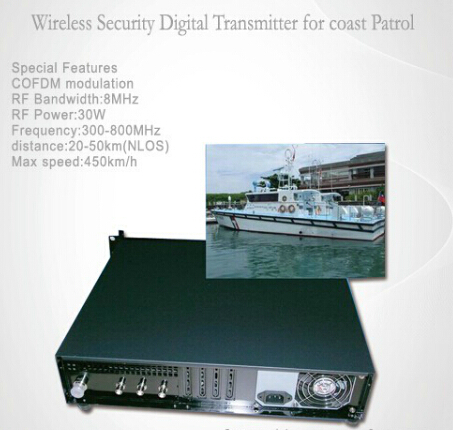

သင့်ရွေးချယ်မှုအတွက် စက်နှစ်မျိုးရှိသည်။, တစ်ခုက 2U/1U case ပါ။, နောက်တစ်ခုက ရေစိုခံအိတ်. ပုံများမှာ အောက်ပါအတိုင်းဖြစ်သည်။:

အသေးစိတ်ဖော်ပြချက်:

RF အညွှန်းကိန်းများ:
ကြိမ်နှုန်း 200-900MHz(optional ကို)
RF ပါဝါ 20-45W
ပို့လွှတ်အကွာအဝေး 50km အမြင့်ဆုံး NLOS
ပါဝါထောက်ပံ့မှု DC12V 7.8A / AC220V 5A
အထွက်အဆင့် 33-47dBm(opional)
ကြိမ်နှုန်းတည်ငြိမ်မှု 0.0005%(စံ)
Impedance 50Ω
Phase Noise @10KHz -75dBc
ဗီဒီယိုအထွက် U band200-900MHz(optional ကို) L-16"
အသံအညွှန်း:
အင်တာဖေ့စ် BNC(အသံအဝင်/အထွက်မရှိပါ။)
အသံအထွက် 600Ω လက်ကျန်/ 0.5v ဟန်ချက်မညီခြင်း။
75us/50us ကို အလေးပေးမှု လျှော့ပါ။
ကြိမ်နှုန်းတုံ့ပြန်မှု 50Hz မှ 15KHz(+/-0.5dB)
ဝန်ဆောင်မှုပေးသည့် ကြိမ်နှုန်း 6.5MHz
ပုံပျက်သည် 3%
FM ဆူညံသံ -50dB
ဗီဒီယိုအညွှန်း
ဗီဒီယိုကို Output 75 Ω ဟန်ချက်မညီ, 1.0P-P ပါ။
ကွဲပြားရခြင်း 5%
ကွဲပြားသောအဆင့် 5
SNR 55dB
CCIR Standard PAL ကို အလေးပေးမှု လျှော့ပါ။
အခြားအညွှန်းကိန်း
အလုပ်ပတ်ဝန်းကျင် -35~+55°C
စိုစွတ်ခြင်း 0.96%
အရွယ် 400230160မီလီမီတာ
အလေးချိန် 8 ကီလိုဂရမ်(2ကျိုက်ထီးရိုး ကိုယ်ထည်)

လက်ခံသူစနစ် အညွှန်းများ
ကြိမ်နှုန်း 200-900MHz(လှိုင်းနှုန်းသည် UHF&VHF)
စံသတ်မှတ်ချက် ISO/IEC13818-3
Impedance 75Ω
Bandwidth 2/4/6/8MHz(optional ကို)
ဗီဒီယိုထွက်ရှိမှု Analogic AV အချက်ပြမှု
ဗီဒီယိုကို Format ကို 4:3,16:9
Audio Output Frequency Range 20Hz ~ 20KHz
Resolution Max 720×576
အသံချန်နယ်မုဒ် နှစ်ပုဒ်
ချန်နယ်မုဒ် မိုနို
ထည့်သွင်းမှုအဆင့် 29~80dBuV
နမူနာ ကြိမ်နှုန်း 340MHz
အင်တာဖေ့စ် BNC
အသံအတိုးအကျယ် ချိန်ညှိခြင်း။ 20 ချိန်ညှိရန်အဆင့်များ
အသံအထွက် Impedance 75Ω
ဗီဒီယိုအထွက် impedance 75Ω
ဗီဒီယိုအထွက်အဆင့် 1.0Vp-p BNC
ဗီဒီယိုကို format နဲ့ 4:3, 16:9
ဗီဒီယိုမှတ်တမ်း DVBTXTETSI/EN300472
အသံအထွက်ကြိမ်နှုန်း အပိုင်းအခြား 20Hz-20KHz
ဗို့အား 110-240V / DC12-28V
resolution 720576 အသံအထွက်အဆင့် 0dBm အပူချိန် -30~50°C စိုထိုင်းဆ 0.96% အလေးချိန် 3KG အရွယ်အစား 290190*100မီလီမီတာ (1 ကျိုက်ထီးရိုး ကိုယ်ထည်)

ထုပ်ပိုးအသေးစိတ်
ပစ္စည်းများ 2အင်တာနာများ (စိတ်ကြိုက်); 1ဒက်တာ; 2*ချိတ်ဆက်မှုလိုင်း.
ပုံစံစက္ကူပုံး
အရွယ်အစား မသတ်မှတ်ရသေးပါ။
စုစုပေါင်းအလေးချိန် ≥15kg
ထုတ်ကုန်တပ်ဆင်ခြင်း။:
