COFDM Հեռաչափության փոխանցման հաղորդիչ ընդունիչ
COFDM Հեռաչափություն Փոխանցման Փոխարկիչ Ընդունիչ Ամբողջական Անլար Թվային Աուդիո Տեսանյութ TX RX UAV Drone Video- ի համար
Բովանդակություն
առավելություն
- նյութական: Կոմպոզիտային նյութ
- Գործիքների պարագաներ: Հավաքված դաս
- Նորացրեք մասերը / պարագաները: ադապտեր
- RC մասեր & Հաշվառումներ: Ընդունիչներ
- չափ: 90x64x23 մմ
- օգտագործում: Տրանսպորտային միջոցներ & Հեռակառավարման խաղալիքներ
- Տեխնիկական պարամետրեր: KV1100
- մոդելի համարը: COFDM
- Հեռակառավարման սարքեր / սարքեր: Ընդունիչներ
- Տրանսպորտային միջոցի տեսակի համար: Ինքնաթիռներ
- Քառաքանի հատկանիշներ: Հավաքույթ
- Անվաբջիջ: Վերին Շել
- ելլէջում: COFDM
- աշխատանքային լարումը: DC11V-DC13V
- աշխատանքային ընթացիկ: 0.5W
- Փոխադրողի համարը: 2K
- փոխանցման հզորություն: 2W
2000mw COFDM Telemetry Transmission Receiver Set 2W անլար թվային աուդիո վիդեո հաղորդիչ անօդաչու թռչող սարքի անօդաչու թռչող սարքի տեսանյութի համար





Նշում: լռելյայն միակցիչը AV է, եթե Ձեզ անհրաժեշտ է միակցիչ HDMI- ի համար, Խնդրում եմ կապվեք մեզ հետ մեկ այլ մոդելի համար.
նկարագրություն
– Այս սարքն ընդունում է COFDM տեխնոլոգիան, որը ինտեգրում է փոխանցման ալեհավաքը, թվային մոդուլյացիա, աուդիո, եւ վիդեո գործառույթներ.
– Կոմպակտ չափսեր, փոքր ջերմություն, և փոխանցման երկար միջակայք
– համատեղելի է փոքր խցիկի հետ, կարող է հնարավորություն ընձեռել HD պատկերի լուսանկարում և փոխանցում
– փոխանցման տիրույթն ավելի երկար կլինի, եթե այն ընդունի բարձր հզորության ալեհավաք
– Փոխանցման տող: 5000մ (առանց որևէ ընդհատման)/500M- ն ընդհատում է խոչընդոտները
Այս ցուցակը նախատեսված է 2W- ի համար, փոխանցման տարածքը քաղաքում շուրջ 700 մ է
Հատկություններ
– Կոմպակտ չափսեր, մոդուլյացիայի ձևավորում
– Ընդունում է COFDM մոդուլյացիայի տեխնոլոգիան, MPEG-2 պատկեր կոմպրեսիոն տեխնոլոգիա
– Ամենակողմնորոշիչ հաղորդակցություն
– գերարագ հաղորդակցությունը հնարավորություն է տալիս իրական ժամանակում իրականացնել աուդիո և վիդեո փոխանցում
– Ցնցող ալյումինե գործ
– NLOS փոխանցում
մասնագիր
հաղորդիչ:
– չափ:90x64x23 մմ
– քաշ:200G
– անտեննա:22մմ
ընդունիչ
– չափ: 87x70x20 մմ
– քաշ:200G
– Անթենայի բարձրությունը:42.5սմ (կարող էր թեքվել)
Տեխնիկական ճշգրտում
– ելլէջում: COFDM
– աշխատանքային լարումը: DC11V-DC13V
– աշխատանքային ընթացիկ:0.5W: 0.6A @ DC12V- ից պակաս
– հսկիչ նավահանգիստ: standrad RS232 նավահանգիստ. 8-բիթային տվյալների բիթեր, 1-քիչ կանգ, բոդ տոկոսադրույքը:19200, աջակցել տարօրինակ հավասարության ստուգմանը
– փոխանցման տվյալների պորտը:8 բիթային տվյալների բիթեր,1 քիչ կանգ, բոդ տոկոսադրույքը,1200,2400,4800,9600,19200,38400,57600,115200,230400
– կոդավորման: աջակցություն 128 գաղտնագրում
– մոդուլյացիան քարտեզագրում: QPSK (4QAM),16QAM,64QQAM
– Փոխանցել սխալ ուղղում: 1/2,2/3,3/4,5/6,7/8
– Պաշտպանեք ընդմիջումը: 1/32,1/16,1/8,1/4
– Փոխադրողի համարը:2K
– հաճախականությունը թողունակությունը:2/3/4/5/6/7/8M կարգավորելի
– տրանսպորտային հոսք:2000kbs-20000kbs կարգավորելի
– փոխանցման հզորություն: 2W
– փոխանցման հաճախականությունը: կարող է հարմարեցվել, քայլը 1 ՄՀց է
– ուժի հարթություն: 0,2 դբ-ից պակաս 10 ՄՀց-ի սահմաններում
– երկրորդ ներդաշնակ: -45db- ից պակաս
– ԱՎԵԼԻ:32DB
– մուտքագրման տեսանյութը:1VP-p,75օհմ
– Վիդեո ծրագրի ձևաչափ: MPEG-2
– Տեսանյութի որակ: 720×576 երբ 4M- ից բարձր է
– ձեւաչափը: NTSC և PAL կարող են սահմանվել
Ստացողի տեխնիկական բնութագիրը
– Ստացողի հաճախականության տիրույթը: 170-860MHz, VHF և UHF
– հաճախականությունը թողունակությունը: 2/3/4/5/6/7/8 MHz, կարգավորելի
– ՌԴ մուտքային մակարդակ:-94dBm-0dbm 8M / -98 dbm- ով-0dbm 2M- ով
– ՌԴ մուտքագրում impedance: 50օհմ
– ՌԴ մուտքային պորտ: High School
– մոդուլյացիա: COFDM
– Համաստեղության ճանապարհը: QPSK,16QAM,64QAM պարտադիր չէ
– Փոխանցել սխալ ուղղում: 1/2,2/3,3/4,5/6,7/8 կամավոր կերպով ընտրած
– Փոխադրողի համարը:2K
– Պաշտպանության բացը:1/32,1/16,1/8,1/4
– Էկրանի արագությունը:4:3,16:9
– տեսանյութի պատկեր:720×576 @ 6Mhz
– Աուդիո և վիդեո ելքային միացք: ստանդարտ 3.5 նավահանգիստ
– աշխատանքային լարման: DC12V 0.3A
Փաթեթը ներառված է

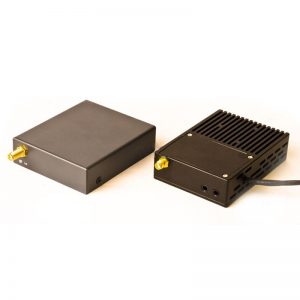

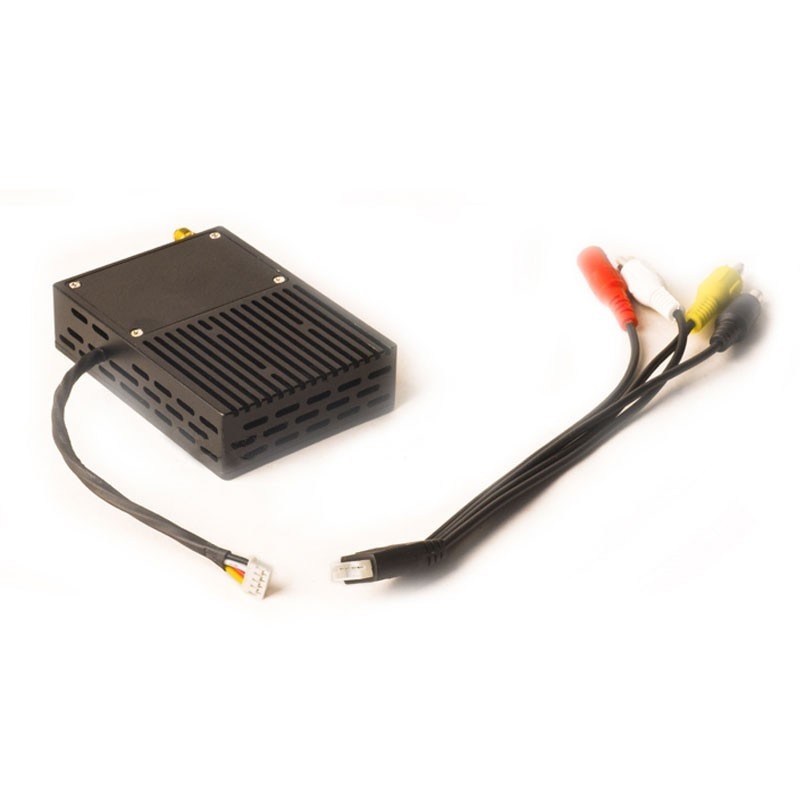

– 1 x հաղորդիչ

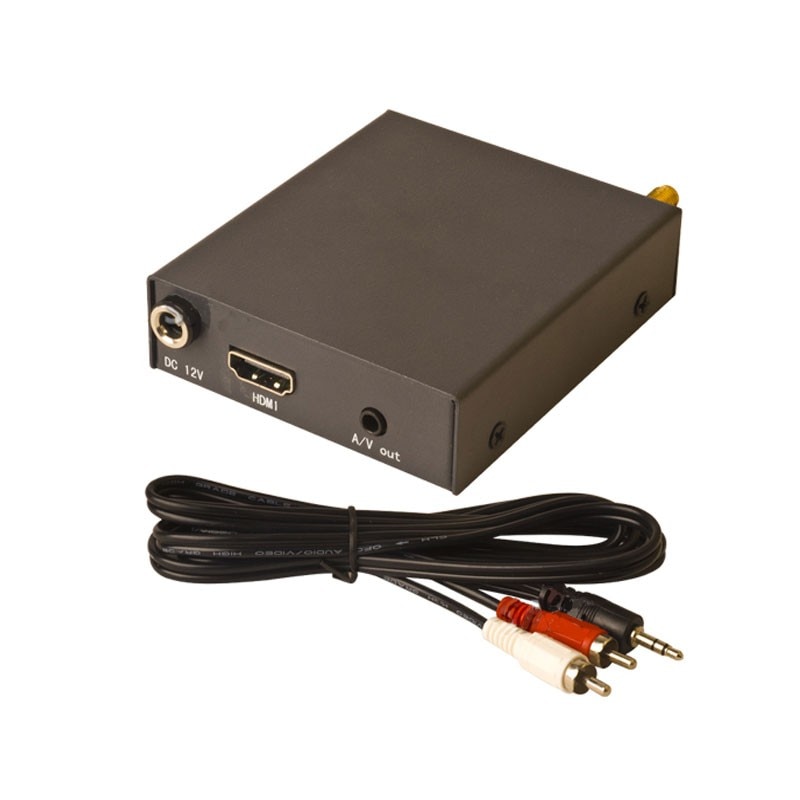

– 1 x ընդունիչ
– 1 հավաքածու x պարագաներ
Հաղորդիչի և ստացողի վրա պարամետրի կազմաձևման տախտակն ընտրովի է.
ՀՏՀ
Q: Can your wireless video transmitter and receiver transmit data at the same time as video? What if I have additional text or control data to send— is that supported?
A: այո. Our wireless video transmitter and receiver support simultaneous video and data transmission.
The system is equipped with an RS232 data port for transmitting text or control data alongside the video signal.
If you require data transmission, please inform us when placing your order, and we will reserve and configure the RS232 data input on the metal enclosure for your device.
ՀՏՀ-ներ
- այո, հաճախականության տիրույթը կարող է փոխվել 170 ՄՀց-ից (ավելի լավ 220 ՄՀց-ից) մինչև 860 ՄՀց. Այսպիսով, այն կարող է լավ աշխատել 260 ՄՀց տիրույթում.
- Հաճախականությունը պետք է փոխվի նույնը հաղորդիչի և ստացողի վրա. Պատճառով, Էլեկտրաէներգիայի ուժեղացուցիչը և ալեհավաքի հաճախականությունը պետք է փոփոխեն նույն հաճախականությունը. (Դուք պետք է գնեք հզորության ուժեղացուցիչ և ալեհավաք հաղորդիչի և ստացողի համար, որպեսզի համապատասխանի ձեր փոփոխված հաճախականությանը).
- Հաղորդման և ընդունման զգայունությունը բարելավելու համար, հաճախականության թողունակությունը սովորաբար շատ նեղ է (կենտրոնական հաճախականություն ±15MHz, այնպես որ թողունակությունը պետք է լինի 30 ՄՀց). Հաղորդիչի հզորության ուժեղացուցիչը և ալեհավաքի հաճախականությունը հատուկ հարմարեցված են ըստ ձեզ անհրաժեշտ հաճախականության.
- Լավագույնն այն է, երբ դուք պատվիրում եք, խնդրում եմ ասեք ինձ, թե ինչ աշխատանքային հաճախականություն է ձեզ անհրաժեշտ. Մեր ինժեներները կփոփոխեն հաղորդիչի և ստացողի հաճախականությունը, և նաև փոփոխել PA-ն և հատուկ ալեհավաքը՝ ըստ այս հաճախականության տիրույթի ապահովել լավագույն զգայունությունը և աջակցել փոխանցման ամենաերկար հեռավորությունը.
- Լռելյայն հաճախականությունը 590 ՄՀց է, 30 ՄՀց հաճախականությամբ (+/-15MHz), դուք կարող եք փոխել այն առանց փոփոխելու Power Amplifier-ը և ալեհավաքը. Օրինակ, 578MHz, 584MHz, 590MHz, 596MHz, և 602 ՄՀց.
- Եթե Ձեզ անհրաժեշտ է փոփոխել հաղորդիչի հաճախականությունը և թողունակությունը, Ձեզ անհրաժեշտ է պարամետրի կազմաձևման տախտակի հատուկ գործիք, խնդրում ենք տեսնել ստորև նկարը, դա լռելյայն լրասարք չէ, խնդրում ենք գնել այն հավելավճարով կամ կապվել մեզ հետ պատվիրելուց առաջ.

այո, այն աջակցում է տեսանյութի և UART տվյալների ուղարկմանը հաղորդիչից և ստացողից.
Քանի որ դա միակողմանի փոխանցում է, այնպես որ այն չի կարող հսկիչ հրամանը ստացողից ուղարկել հաղորդիչ.
Եթե Ձեզ անհրաժեշտ է ստացողից ուղարկել կառավարման հրամաններ կամ այլ տվյալներ՝ հաղորդիչում այլ սարքեր կառավարելու համար, ինչպիսիք են տեսախցիկները կամ դրոնները, կարող եք ավելացնել թվային փոխանցման էժան սարքավորումների հավաքածու, դիմեք մեզ, և մենք կարող ենք հարմարեցնել այն ձեզ համար.

Խնդրում ենք ստուգել UART սահմանումը հաղորդիչի և ստացողի վրա ստորև նշված հղումով. Խնդրում եմ, ասեք ինձ, եթե ցանկանում եք ունենալ կապարի մալուխ. (լռելյայն ոչ)


Հաղորդիչի լռելյայն ուժային ուժեղացուցիչն է 2 Ուոթս, այնպես որ այն կարող է աջակցել 30 KM տեսադաշտում.
Ստորև բերված նկարը մեր փորձարկված հեռավորությունն է լեռից մինչև ծովափ.
Եթե ցանկանում եք փոխանցել ավելի երկար տիրույթ, դուք կարող եք մեծացնել հզորության ուժեղացուցիչը. Բացի մեկ վտ-ից և երկու վտ-ից, կարող ենք նաև պատրաստել 5 Վտ, 10 Վտ, իսկ 20 վտ ձեր ընտրության համար. Ավելի մեծ ուժեղացուցիչները պահանջում են նաև ավելի մեծ մարտկոցներ և ընթացիկ աջակցություն.

20W PA-ի համար, էլեկտրամատակարարումը պետք է լինի 24~28V. Միայն ժամը 28 վոլտը կարող է ուժային ուժեղացուցիչը հասնել լավագույն աշխատունակության.
Մեր ինժեները կարող է փոխել հաճախականությունը 300 ՄՀց՝ լռելյայն 590 ՄՀց-ից, Ալեհավաքը, իսկ PA-ն պահեստում 590 ՄՀց են, 300Mhz-ին անհրաժեշտ է երկու շաբաթ հարմարեցնելու համար, այնպես որ առաքման ժամանակը պետք է ավելի երկար, քան մեր լռելյայն 590 ՄՀց.

Քայլ 1: Խնդրում ենք միաժամանակ սեղմել OK և աջ կոճակը, էկրանին հայտնվում է փրկելու ցանկը.

Քայլ 2: Խնդրում ենք սեղմել OK ՝ պահպանելու համար Այո ընտրելու համար.

Հիշեցնել, խնդրում ենք օգտագործել ավելի մեծ կամ երկար ալեհավաքը, եթե ձեր նախագիծը թույլ է տալիս, այն կարող է ստանալ ավելի լավ ընդունման կատարում ավելի մեծ տիրույթում.

Լռելյայն ամբողջական հավաքածու
- SD հաղորդիչ ( PA 0.5W, 1W, 2W, 5W, 10W, 20W, 50W ընտրովի` ըստ ձեր պատվերի պահանջի)
- SD հաղորդիչ ալեհավաք
- HDMI CVBS ելքային ընդունիչ՝ պարամետրերի կառավարման ընտրացանկով և փոքր էկրանով

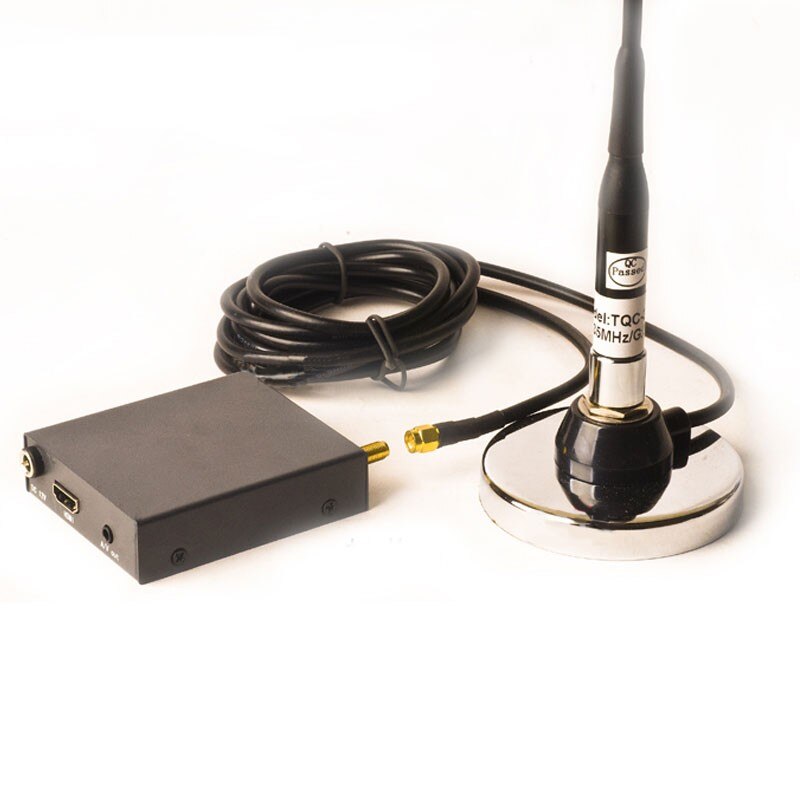

- 0.8-մետր Ընդունիչ ալեհավաք 1 հատ. (Ալեհավաքի տեղադրման կամ ամրացման երկու տեսակ կա: 1. մագնիսական ծծող բազայի ալեհավաք, 2. լռելյայն U-տիպի սեղմիչ FRP ապակեպլաստե ալեհավաք )
- կամավոր կերպով ընտրած, պարամետրի կազմաձևման տախտակ անլար վիդեո հաղորդիչի համար.
(Եթե Ձեզ անհրաժեշտ է մագնիսական ծծող բազային ալեհավաք, էքսպրեսը կամ փոխադրողը կարծում է, որ մագնիսական արտադրանքները կխանգարեն իրենց ինքնաթիռի անվտանգությանը, այնպես որ առաքման արժեքը ավելի բարձր է, քան U-տիպի սեղմիչ ալեհավաքը. )
Ամբողջական փաթեթի լռելյայն չափումը
- 84*21*12ՍՄ
- Համախառն քաշը 4,5 կգ
- Եթե դուք ընտրում եք ավելի քան 100 սմ ալեհավաք և մագնիսական ծծող բազայի ալեհավաք, Որոշ բեռնափոխադրողներ լրացուցիչ վճարներ կգանձեն, ինչպիսիք են լրացուցիչ երկար վճարները և ուժեղ մագնիսական իրերի լրացուցիչ վճարները.
- Հաղորդիչի պարամետրը կազմաձևում է տախտակը տարբերվում է ընդունիչից. Պարամետրի կազմաձևման տախտակի որոնվածը տարբերվում էր հաղորդիչից և ստացողից, դրանք չեն կարող օգտագործվել փոխադարձաբար.
- Հաղորդիչի պարամետրի կարգավորումների տախտակը կարող է կարգավորել ազդանշանի թուլացումը հաղորդիչի վրա. 0,3 դբ-ի դիմաց կնվազեցնի 0,5 Վտ հզորությունը.


Հարց: Հնարավո՞ր է փոխել ելքային հզորությունը (ներքին ՊՎ 0,5 W, 1 W, 2 W) կոնֆիգուրացիայի տախտակի միջոցով?

- Ինչպես վերը պատասխանեց, Դուք կարող եք կարգավորել ելքային հզորությունը՝ սահմանելով ATTEN-ի պարամետրերը հաղորդիչի վրա գտնվող պարամետրերի կազմաձևման տախտակի գործիքի միջոցով. (Այս գործիքը չի ներառում լռելյայն փաթեթը, դուք պետք է տեղեկացնեք, որ ցանկանում եք ունենալ այս գործիքը, երբ պատվիրում եք)
- Եթե դուք գնում եք 2W PA, ապա դուք կարող եք սահմանել այն 0.5W, 1W, բայց չի կարող փոխել այն 5W.
- Մենք կարող ենք նաև հասցնել այն 5W, 10W, 20W, և 50 Վտ, եթե ձեզ անհրաժեշտ է երկարաժամկետ հեռահարություն ապահովել.
ոչ.
Այս անլար տեսահաղորդիչը աջակցում է միայն CVBS տեսախցիկի կամ վիդեո ներածման, այլ տեսակի տեսախցիկի համար անհրաժեշտ է լրացուցիչ փոխարկիչի տուփ.
ոչ. Դա COFDM է (DVB-T) տեխնոլոգիա.
Այսպիսով, COFDM հաճախականության միջակայքը 170-860 ՄՀց է. Այն կարող է աջակցել 477, 610, 675, 724, 816MHz, բայց չի կարող աջակցել 970, 1180, 1230 MHz.
Մեր հատուկ մոդելի հաղորդիչը կարող է աջակցել վերը նշված բոլոր տիրույթներին, բայց ստացողը պետք է օգտագործի ներքևի փոխարկիչի բլոկը.
Որպեսզի մեր անլար հաղորդման համակարգն ապահովի ավելի լայն տիրույթ և ավելի լավ ազդանշանի ուժ, մենք ընդհանուր առմամբ սահմանում ենք գործառնական հաճախականությունը որոշակի կետի (170~ 860 ՄՀց), և դրա աջակցվող միջակայքը միայն գումարած կամ մինուս 15 ՄՀց է. Օրինակ, կենտրոնական հաճախականությունը 590 ՄՀց է, Առավելագույն աջակցության հաճախականության միջակայքը պետք է լինի 575 ՄՀց ~ 605 ՄՀց, PA-ն և ալեհավաքը հատուկ հարմարեցված են այս կենտրոնի հաճախականության համաձայն.
- COFDM վիդեո հաղորդիչի համար, Ձեզ անհրաժեշտ չէ տեղադրել լրացուցիչ ալիքային ֆիլտր.
- Եթե ձեր օգտագործման միջավայրը շատ բարդ է, ընդունման զգայունությունը բարելավելու և խառնաշփոթի միջամտությունը նվազեցնելու համար, դուք կարող եք լրացուցիչ տիրույթային ֆիլտր ավելացնել անլար COFDM վիդեո ընդունիչին՝ այլ սարքերի հաճախականության հետևանքով առաջացած միջամտությունը ստացված ազդանշանին պաշտպանելու համար։.
- Եթե Ձեզ անհրաժեշտ է ավելացնել հավաքման միջոցով ֆիլտր, կարող եք այցելել հետևյալ հղումը մեր կայքում և գնել դրանք միասին. Մենք կարող ենք դրանք միասին փորձարկել՝ համոզվելու համար, որ երկու ապրանքները լավ են աշխատում և չեն առաջացնի զգայունության կորուստ.
- Հաճախականության տիրույթի զտիչ
Իրական թեստ City NLOS-ում (ոչ գծի հայացքից) աջակցում է 1,5 կմ, Հաղորդիչ շենքում, հաղորդիչ UGV շարժման մեջ (անօդաչու վերգետնյա մեքենա)
COFDM անլար վիդեո հաղորդիչ ստացողի փոխանցում շարժական կոնֆիգուրացիայի պարամետրերի հավաքածուի տախտակով
Իրական թեստ քաղաքում NLOS-ում, Հաղորդիչ շենքում, և տեսախցիկով ընդունիչ՝ շարժվող մեքենայում, բարդ միջավայր.
1.5կմ վերգետնյա NLOS-ի համար, 10-20-30կմ LOS օդից գետնին անլար տեսահաղորդիչ ստացողի փոխանցում
Էժան անլար վիդեո հաղորդիչ եւ ստացողի փոքր էկրանը մեծ օգնություն է ցուցաբերում ազդանշանային ուժի կողպեքի վրա
Փորձարկեք PAL և NTSC CVBS կոմպոզիտային տեսախցիկ FPV անլար տեսահաղորդիչի և VTX ստացողի համար
