2.4מודול משדר ומקלט של מזל"ט של ג'יגה-הרץ - וידאו מל"ט במהירות גבוהה & שידור טלמטריה
תוכן העניינים

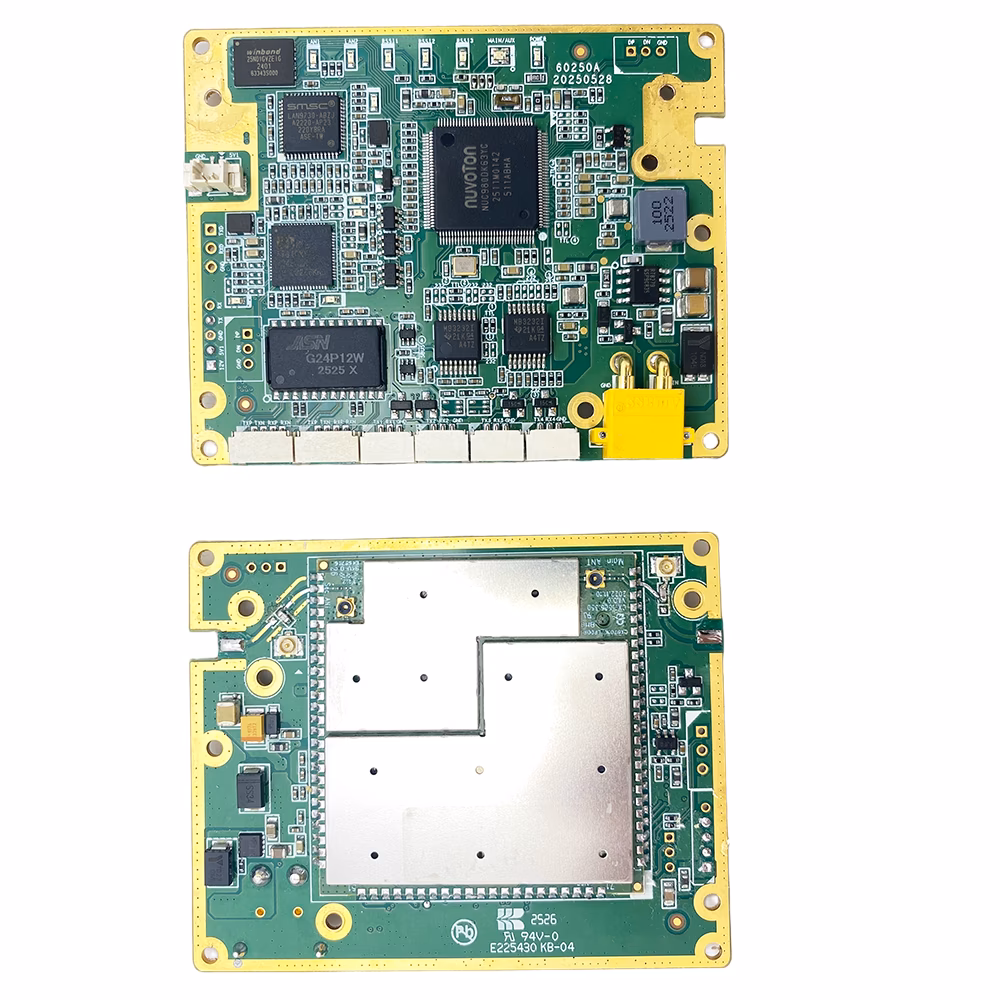

סקירה כללית
מציגים את הדור הבא שלנו 2.4מודול משדר ומקלט של מזל"ט של GHz, מיועד ליישומי מל"טים מקצועיים, העברת וידיאו לטווח ארוך, ותקשורת נתונים טלמטרית. מודול אלחוטי מתקדם זה תומך במספר פסי תדר עבודה: 1427.9-1467.9 מגה-הרץ (1.4G), 806–826 מגהרץ (800Mhz), או אופציונלי 2401.5–2481.5 מגה-הרץ (2.4G), מתן תאימות רב-תכליתית ליישומי מזלט מגוונים.
הנדסה ממפעל תקשורת המל"טים שלנו, מודול זה מבטיח מהירות גבוהה, זמן אחזור נמוך, והעברת וידאו ונתונים אמינים למל"טים, פרויקטי מחקר של מל"טים, ופעולות אוויריות תעשייתיות. עם יציאות Ethernet כפולות וממשקים טוריים מרובים, הוא משתלב בצורה חלקה עם מצלמות IP, בקרי טיסה, ושלטים רחוקים, מה שהופך אותו לפתרון האידיאלי עבור חובבי מזל"טים, מהנדסים, ויצרנים.
מאפיינים
-
פסי תדר עבודה אלחוטיים: 1427.9-1467.9 מגה-הרץ (1.4G), 806–826 מגהרץ (800Mhz), אופציונלי 2401.5–2481.5 מגה-הרץ (2.4G)
-
יציאות Ethernet כפולות: התחבר ישירות למצלמות IP, מחשבים של תחנת קרקע, או מערכות NVR
-
ארבע יציאות טוריות הניתנות להגדרה: שתי יציאות TTL לבקרי טיסה, יציאת SBUS אחת לבקרה מרחוק, ויציאת RS232 אחת (ניתן להגדרה מחדש כ-TTL)
-
מגבר RF מובנה 300mW: שידור יציב לפעולות בטווח בינוני
-
תמיכה במגברים חיצוניים: חבר 2W, 5W, או מגברים של 10W לטווחים מורחבים (עד ל 150 ק"מ)
-
שידור ברוחב פס גבוה: מספק קצבי נתונים של עד 30 Mbps @ 20 MHz, אידיאלי עבור וידאו מל"ט, טלמטריה, וקישורי נתונים.
-
בחירת תדרים אוטומטית: מזהה הפרעות באופן אוטומטי ובוחר באופן דינמי את תדר ההפעלה האופטימלי בזמן אמת.
-
שילוב הכנס והפעל: הגדרה מהירה עם תצורה מינימלית
-
קל & קוֹמפָּקטִי: מותאם להרכבת מל"טים מבלי להשפיע על דינמיקת הטיסה של המל"ט
-
תמיכה בטופולוגיה של רשת Star: תומך ברשת מנקודה לריבוי נקודות עם עד 16 צמתים מחובר בו זמנית.
- עיצוב ממשקים מרובים: מצויד ב- RS232, TTL, פחית, SBUS, ו-RS485 ממשקים לשילוב מערכות גמיש.
-
מצבי רוחב פס מרובים: תומך 3 MHz, 5 MHz, 10 MHz, ו 20 MHz רוחבי פס של ערוץ לאיזון טווח ותפוקה.
-
דו-קיום רב-מערכתי: מאפשר למספר מערכות לפעול בו זמנית בתדרים קבועים ללא הפרעות הדדיות.
מִפרָט
פרמטרים כלליים
דֶגֶם
Vcan2122
רצועות תדר עבודה
-
1427.9-1467.9 מגה-הרץ (1.4GHz)
-
806–826 מגהרץ (800MHz)
-
2401.5–2481.5 מגה הרץ (2.4GHz)
תצורת ערוץ RF
1T2R (1 לְהַעֲבִיר / 2 לְקַבֵּל)
שיטת אפנון
OFDM
הצפנת תקשורת
AES-128
ביצועי RF
שידור כוח
300mW
מגבר RF מובנה
300 mW
תמיכה במגבר חיצוני
2W / 5W / 10W
מרחק הילוכים (קו ראייה)
-
אוויר לשטח: 30 ק"מ
-
טווח מורחב עד 150 ק"מ עם מגבר חיצוני
רגישות למקלט
| לא. | רוחב פס של ערוץ (MHz) | קצב נתונים | רגיש (dBm) |
|---|---|---|---|
| 1 | 20 MHz | 10 Mbps | -94 dBm |
| 2 | 20 MHz | 5 Mbps | -97 dBm |
| 3 | 10 MHz | 10 Mbps | -91 dBm |
| 4 | 10 MHz | 5 Mbps | -96 dBm |
| 5 | 5 MHz | 10 Mbps | -84 dBm |
| 6 | 5 MHz | 5 Mbps | -93 dBm |
| 7 | 3 MHz | 5 Mbps | -87 dBm |
| 8 | 3 MHz | 2 Mbps | -98 dBm |
ממשק RF
SMA × 2
רוחב פס & קצב נתונים
מצבי רוחב פס של ערוץ
3 MHz / 5 MHz / 10 MHz / 20 MHz
קצב נתונים מקסימלי
30 Mbps @ 20 MHz
רוחב פס של המערכת
עד ל 20 Mbps
חביון שידור
≤ 20 גברת
רשת & ממשקים
יציאות Ethernet
2 × 100Mb Ethernet (מצלמת IP / NVR / תחנת קרקע)
ממשקים טוריים
-
TTL / RS232 / RS485 × 1
-
TTL / RS232 / פחית / SBUS / RS485 × 1
תמיכה בטופולוגיה ברשת
רשת כוכבים מנקודה לריבוי נקודות, תומך עד 16 צמתים
בחירת תדרים אוטומטית
זיהוי הפרעות בזמן אמת והחלפת תדרים אופטימלית
דו-קיום רב-מערכתי
תומך במספר מערכות הפועלות בו זמנית בתדרים קבועים
כּוֹחַ & צְרִיכָה
ספק כוח
-
DC 7–24V
-
DC 9-15V (אופייני: +12V @ 2A)
צריכת חשמל
-
≤ 15W (יחידת אוויר @ 4 Mbps)
-
≤ 8W (יחידת קרקע)
מאפיינים פיזיים
מידות מודול
73 × 59 × 10 מ"מ
משקל מודול
33.7 גרם
תנאים סביבתיים
טמפרטורת פעולה
-20° C עד +55 מעלות צלזיוס
יישום
-
שידור וידאו וטלמטריה מקצועית של מל"ט
-
פעולות וניטור של מזל"טים לטווח ארוך
-
מחקר רב רחפנים ותקשורת נחילים
-
בדיקה תעשייתית, מיפוי, וסוקר מל"טים
-
פיתוח וייצור מל"טים
-
שידור חי אווירי לאבטחה ובידור
אפשרות התאמה אישית
-
התאמה אישית של פס תדרים (1.4G / 800MHz / 2.4G) לדרישות פרויקט ספציפיות
-
מגברים חיצוניים אופציונליים לטווח שידור מורחב
-
פריסת יציאה טורית ניתנת להגדרה לאינטגרציה עם מערכות מל"טים מותאמות אישית
-
תמיכה בשדרוג קושחה באמצעות Ethernet או USB
תצורה מומלצת
-
סוג מזל"ט: מל"טים מרובי רוטורים או כנפיים קבועות
-
מַצלֵמָה: מצלמת IP או מצלמת מל"ט
-
מַגבֵּר: 2W אופציונלי / 5W / 10W מגבר RF חיצוני למרחקים >50 ק"מ
-
אַנטֶנָה: אנטנה כיוונית בעוצמה גבוהה מומלצת לפעולות ארוכות טווח
-
תחנת קרקע: מחשב נייד או NVR לניטור והקלטת זרמי וידאו
מידע אריזה
-

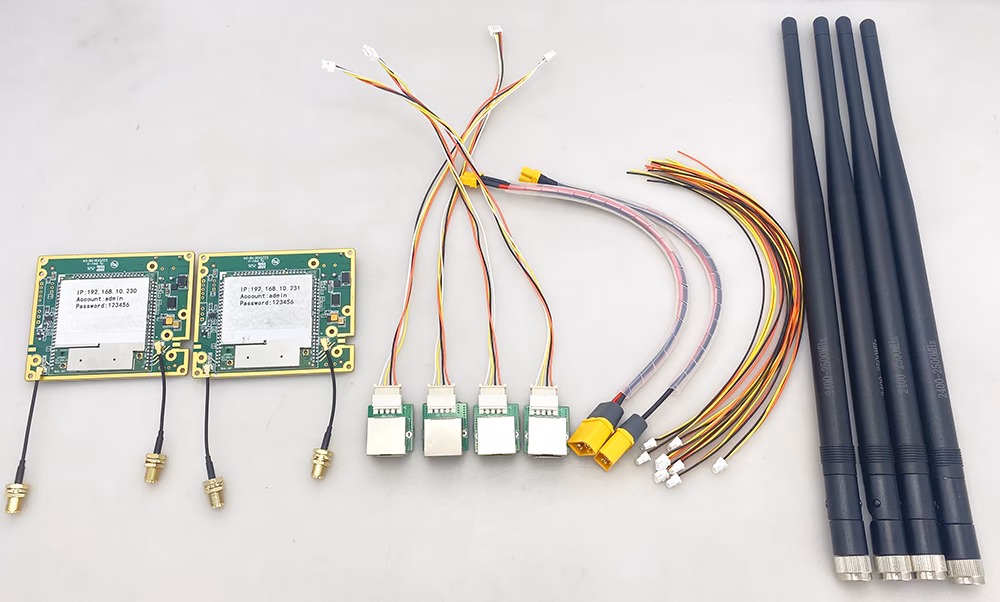

2 × מודול משדר ומקלט של מזל"ט (MOQ 2יחידות, אחד עבור יחידת קרקע, אחד ליחידת אוויר)
- 2 × כבל חשמל (DC 7–24V)
-
4 x כבל Ethernet
- 8 × כבל נתונים
-
4 x בדיקת אנטנה
- 4 × כבל RF ממיר SMA ל-MCX

שאלות נפוצות
Q1: האם מודול זה יכול לפעול במהירות 2.4GHz?
A1: כן, הוא תומך אופציונלי 2401.5–2481.5 מגה-הרץ (2.4G) תחום תדרים.
Q2: מהו טווח השידור המקסימלי?
A2: 300mW מובנה סטנדרטי תומך 0-30 ק"מ, אופציונלי עד 150 ק"מ עם מגבר חיצוני;
Q3: האם אני יכול לחבר מצלמות IP או NVRs?
A3: כן, יציאות Ethernet כפולות מאפשרות חיבורים בו-זמניים למצלמות ולמערכות הקלטה.
Q4: האם זה תואם לבקרי טיסה רגילים של מל"ט?
A4: כן, יציאות TTL ו-SBus תומכות ברוב מערכות בקרת הטיסה של הרחפנים.
ש 5: האם הוא יכול להתמודד עם רחפנים מרובים?
A5: כן. בתוך אותה רשת, המערכת תומכת בא טופולוגיה של רשת כוכבים (מנקודה לריבוי נקודות) ויכול להתחבר עד ל 16 צמתים בו זמנית.
בנוסף, המערכת תומכת דו קיום רב מערכתי, המאפשר למספר רשתות עצמאיות לפעול במקביל תדרים קבועים ללא הפרעה הדדית. זה הופך אותו למתאים לפעולות ריבוי רחפנים, בדיקת נחיל, ותרחישי פריסת מל"טים מורכבים.
שאלה 6: האם זה מתאים למחקר ופרויקטים תעשייתיים?
A6: בְּהֶחלֵט, אידיאלי עבור מהנדסי מל"טים, חובבים, ובדיקות מזל"טים ברמת המפעל.
שאלה 6: מהן ברירת המחדל של כתובות ה-IP ואישורי הכניסה לממשק ניהול האינטרנט?
A6: כתובות ה-IP המוגדרות כברירת מחדל הן 192.168.10.230 עבור לִשְׁלוֹט (יחידת קרקע) ו 192.168.10.231 עבור עֶבֶד (יחידת אוויר).
ברירת המחדל של אישורי הכניסה לשתי היחידות הם:
-
שם משתמש: מנהל
-
סיסמה: 123456
משתמשים יכולים לגשת לממשק ניהול האינטרנט באמצעות דפדפן אינטרנט רגיל כדי להגדיר פרמטרים של המערכת.
ש 7: כיצד עלי לבחור בין גרסאות טווח התדרים השונות של מוצר זה?
A7: המוצר שלנו זמין בשני סוגים עיקריים: א גרסת שלוש להקות ו- גרסת פס רחב במיוחד, תלוי בצרכי היישום שלך.
-
גרסת שלוש להקות: אתה יכול לבחור אחד משלושת טווחי התדרים כתדר העבודה שלך:
-
806–826 מגהרץ
-
1427.9-1467.9 מגה-הרץ
-
2401.5–2481.5 מגה הרץ
האנטנה ומגבר ההספק יותאמו לטווח התדרים שנבחר. לדוגמה, אם תבחר ב 1.4 להקת GHz, טווח תדרי העבודה יהיה 1427.9-1467.9 מגה-הרץ עם רוחב פס של כוונון תדר אוטומטי של 40 MHz, להבטיח ביצועים יציבים בתוך הלהקה הזו.
עֵצָה: אם אתה צריך לבצע בדיקה לדוגמה או להבטיח עמידה ב תקנות תדרים מקומיות, מומלצת גרסת שלושת הלהקות. אתה יכול לבדוק באמצעות 1.4 GHz, או לחילופין את 800 רצועת MHz, בהתאם לדרישות וליישום המקומיים שלך.
-
-
גרסת פס רחב במיוחד: גרסה זו תומכת בטווח תדרי עבודה רחב יותר של 1420–1530 MHz, עם רוחב פס של כוונון תדר אוטומטי של 110 MHz. זה אידיאלי עבור תרחישים שבהם הימנעות מהפרעות היא קריטית, מכיוון שהוא מאפשר למערכת לבחור אוטומטית את תדר העבודה הטוב ביותר בפס הרחב.
המלצה:
-
בחר את גרסת שלוש להקות עבור יישומים בתדר קבוע, בדיקה לדוגמה, או לציית לתקנות התדר המקומיות.
-
בחר את גרסת פס רחב במיוחד אם לסביבה שלך יש הפרעות פוטנציאליות או שאתה זקוק לבחירת תדרים גמישה בטווח רחב יותר.
