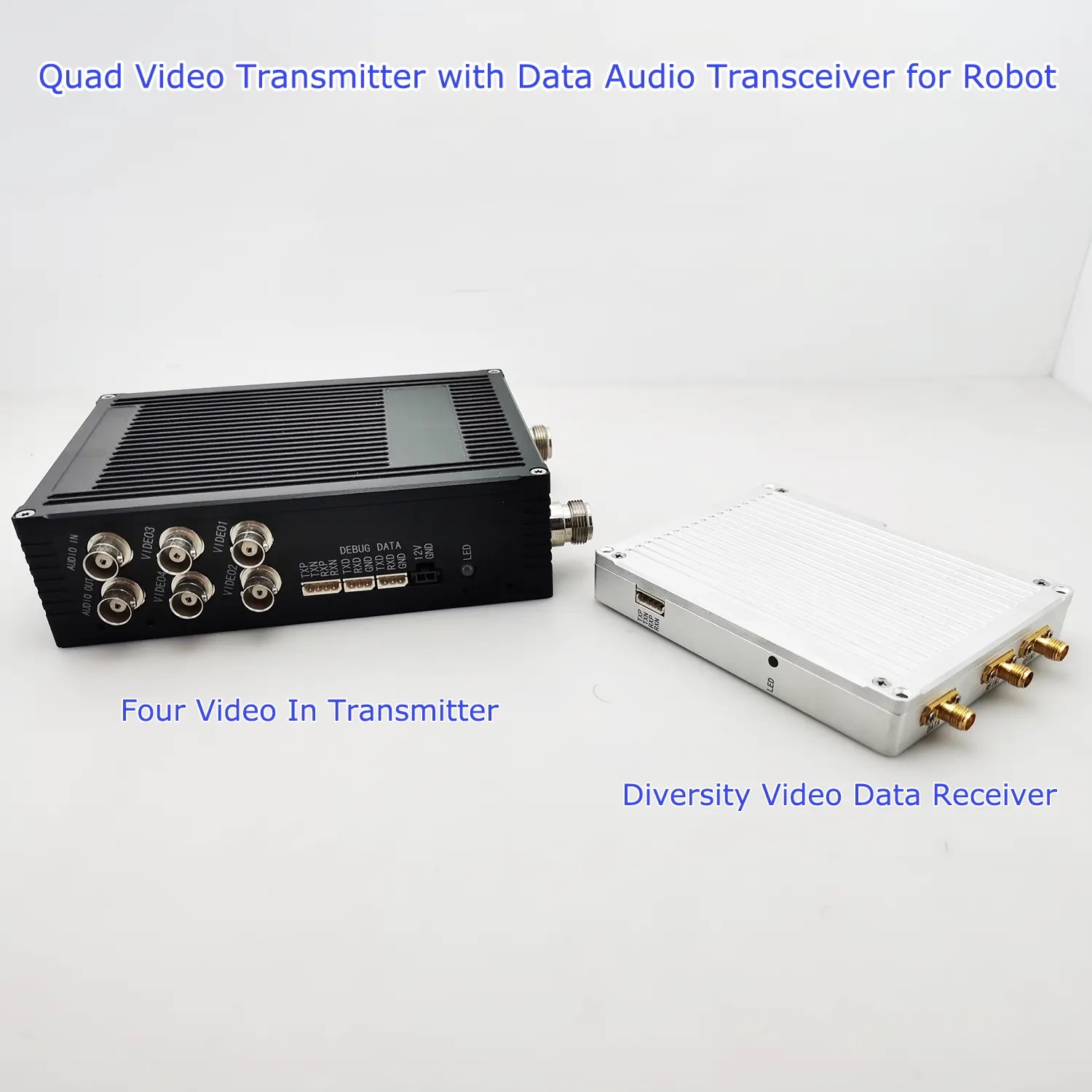

Quad Video Transmitter with Data Audio Transceiver for EOD Robot Mini Remote Operated Vehicle FPV

Robot Dog / Guv
1~ 2km wireless na data ng paghahatid ng data para sa ground unmanned vehicle, Mahabang saklaw pa rin kahit na malapit sa lupa, Remote control para sa pagsabog-patunay na robot.
Data Audio 2-way na paghahatid
Mga utos ng control mula sa tatanggap hanggang sa transmiter ng ground robot; Two-way na boses intercom, mikropono sa transmiter, headphone sa tatanggap
One-way na paghahatid ng video
One-way transmission mula sa video transmiter hanggang sa tatanggap gamit ang teknolohiya ng COFDM. Mababang Lat, H264 Encoder. Malakas na mga kakayahan sa pagtagos at pagkakaiba -iba.
4 Camera transmiter

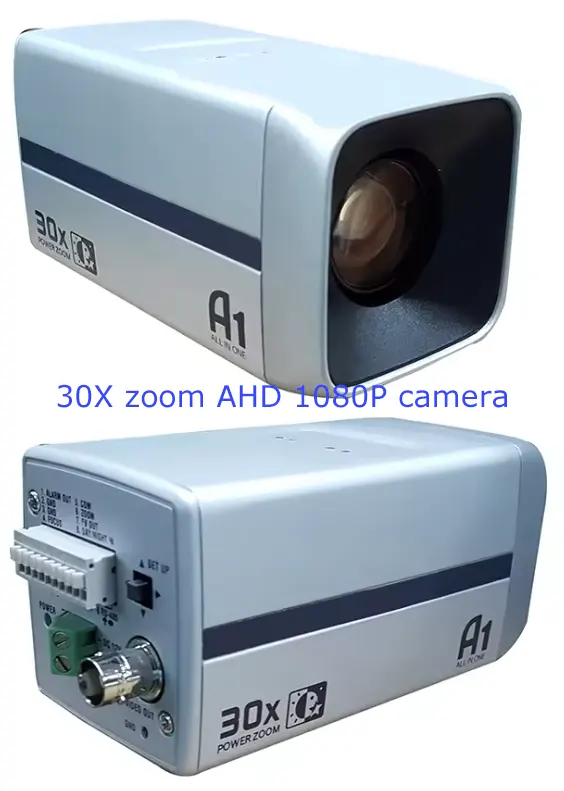

Sinusuportahan ng Robot Dog Transmitter hanggang sa 4 mga camera sa harap, sa likod, Kaliwa at kanang direksyon nang sabay. Ang nakikitang ilaw at thermal imaging dual-light camera opsyonal.
Talahanayan ng nilalaman
Panimula
- Ang quad video transmitter ay isang mababang kapangyarihan, dalawang-panig na high-definition wireless video transmiter.
- Ito ay isang telemetry link radio para sa mga espesyal na robot na nagsasama ng boses, video, at data.
- Ang pagiging magagawang upang maalis ang sakit spot sa industriya ng robot.
- Ito ay isang praktikal at epektibong produkto.
- Dinisenyo para sa Mini Remote Operated Vehicle.
- Suportahan ang one-way na paghahatid ng video, dalawang-panig na audio, at data transceiver.

Tampok na
- Sinusuportahan ang pag access sa video na may apat na channel. AHD HD video 576P / 720P / 1080P ay suportado. Ang mga format ng analog video PAL / NTSC ay suportado.
- Sa maraming mga mode ng pagsasanib ng video. Ang function ng OSD.

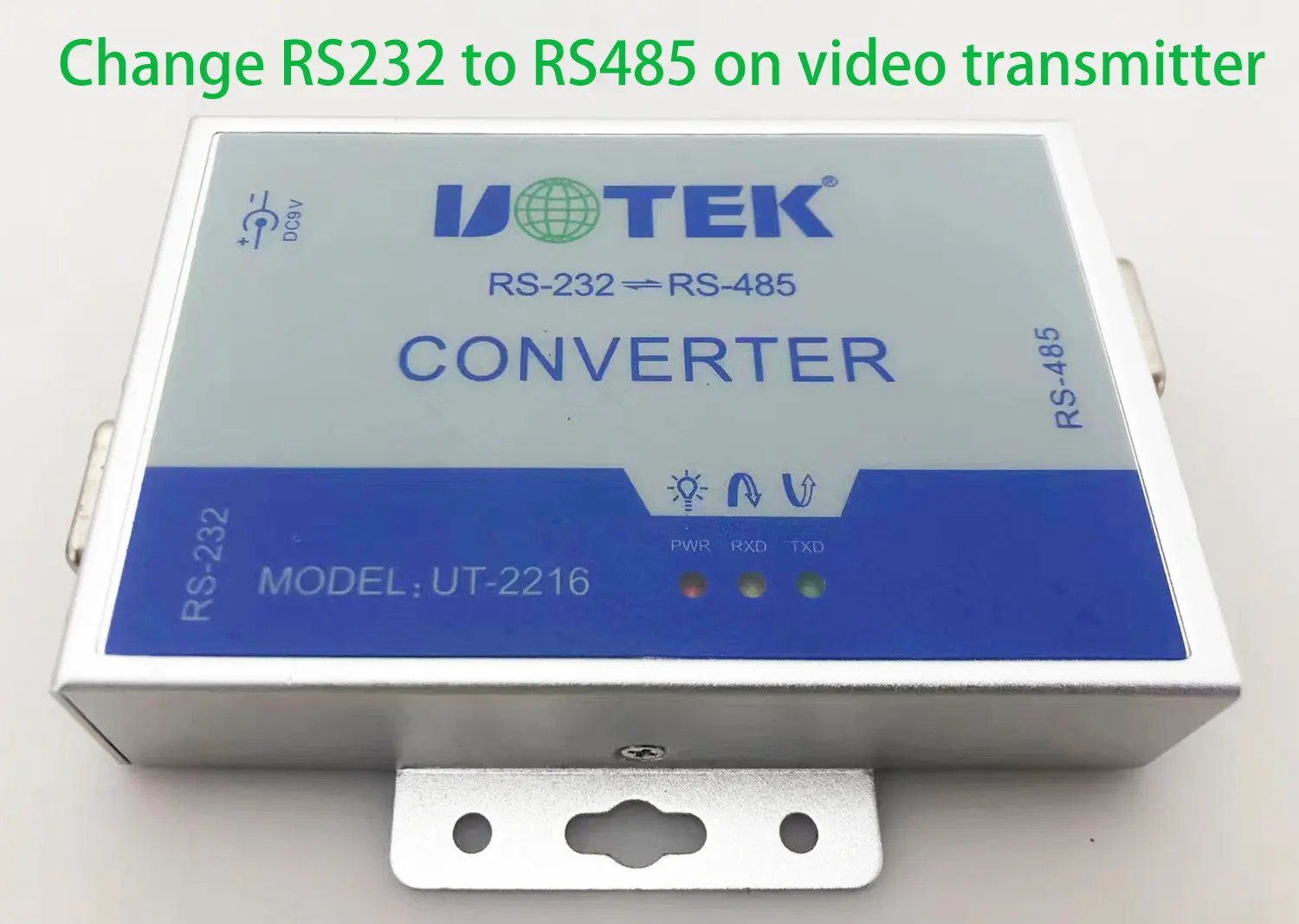

- Paghahatid ng data sa parehong direksyon. Ang RS232 / RS485 interface ay maaaring mabago.
- Analog audio pagkuha at pag playback kakayahan
- Ang bandwidth ay maaaring mabago sa pagitan ng 2M at 8M, may maximum na transmit power na 4W.
- Ang dalas ng trabaho ay maaaring maiayon sa mga pangangailangan ng customer.
- Pag aampon COFDM at GFSK modulation teknolohiya na may malakas na anti panghihimasok katangian ay ginagawang angkop para sa application sa mahirap na sitwasyon.
- Integrated WEB UI para sa madaling setting ng parameter ng aparato.
- Hindi lamang lumipat ng mga video mula sa camera ng transmiter sa monitor ng receiver, ngunit maaari din naming synthesize apat na mga video ng camera mula sa transmiter upang ipakita sa monitor ng receiver.
- Ginawa namin ang lahat ng mga algorithm sa pagproseso ng video. Maaari din naming ipasadya ang iba't ibang mga font at bersyon.

Pagtutukoy






FAQ:
Tanong: Ano ang operating distance na nakamit sa LOS at NLOS?
Tanong: Ano ang pagkaantala ng iyong sistema ng Ground Robotic Vehicle?
Ang sagot: Video at Audio sa 150 ~ 300 milliseconds. (kasama na ang monitor ng camera at display). Data latency sa 40 milliseconds.

Tanong: Mayroon ka bang AV na may bidirectional data transmission?

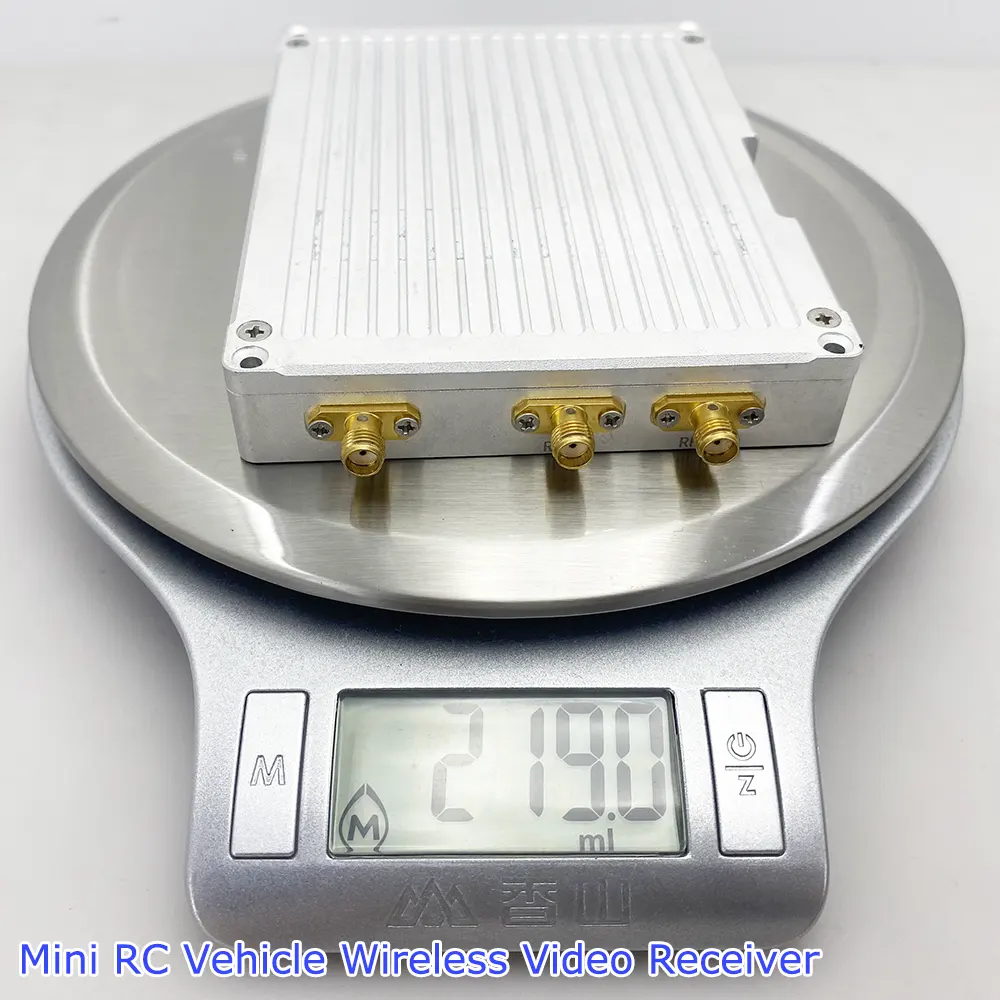

Ang sagot: Ang ibig mo bang sabihin ay unidirectional video transmission at bidirectional data transmission? Sinusuportahan ng modelong ito ang isang paraan ng paghahatid ng video, dalawang-panig na audio, at paghahatid ng data. Sinusuportahan ng transmiter ang pag install ng apat na camera, mga mikropono, mga loudspeaker, at lidar data collection; ang receiver ay may HDMI at RJ45 ethernet outputs sa computer, pati na rin ang MIPI at LVD outputs.
Tanong: Maaari mo bang gawin itong mas maliit?

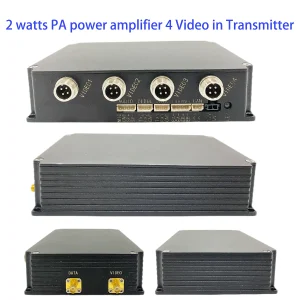

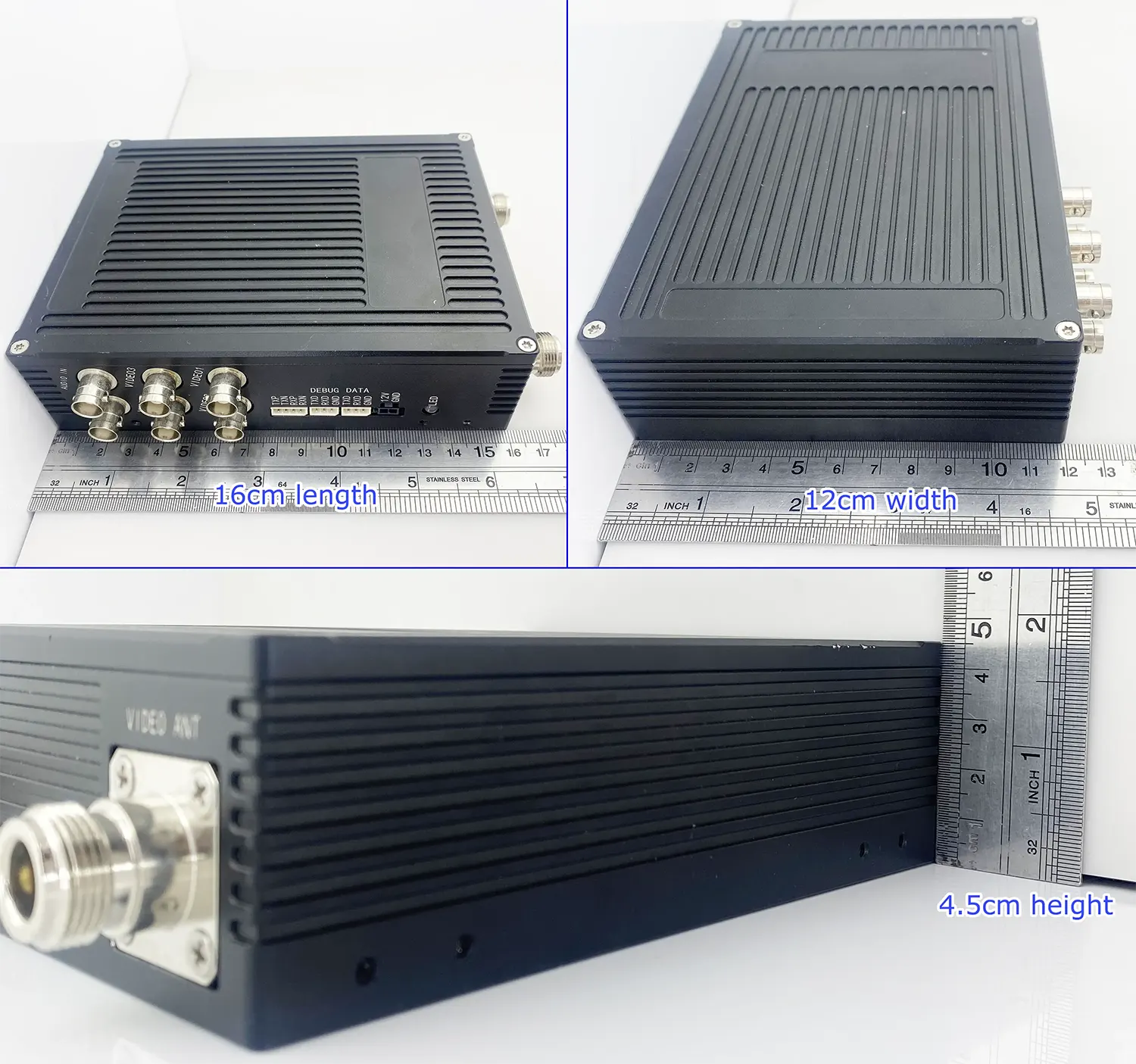

Ang sagot: Oo. Maaari naming gawin itong mas maliit at baguhin ang 4 watt PA power amplifier sa 2 watt PA. Dalawang BNC Audio Input Output ay magbabago sa mas maliit na IO connector. Ang Bagong Transmitter sukat ay 13 * 10 * 3.7cm.
Tanong: Bakit napakaganda ng quality ng video kapag naayos ang camera, ngunit kapag ito ay naiiling sa kamay, nagiging malabo ang video?
Ang sagot: Ito ay sanhi ng compression ng imahe ng video. Upang ituloy ang real time na katangian ng imahe ng video, ang dami ng data na naka compress sa pamamagitan ng imahe ay tataas kapag ito shakes. Ang software ng transmiter ay mapabuti ang kalidad ng imahe ng video upang matiyak ang mababang latency.
Tanong: Ano ang user ID at password kapag gusto kong gamitin ang Advanced na setting?
Ang sagot: Admin, 123456

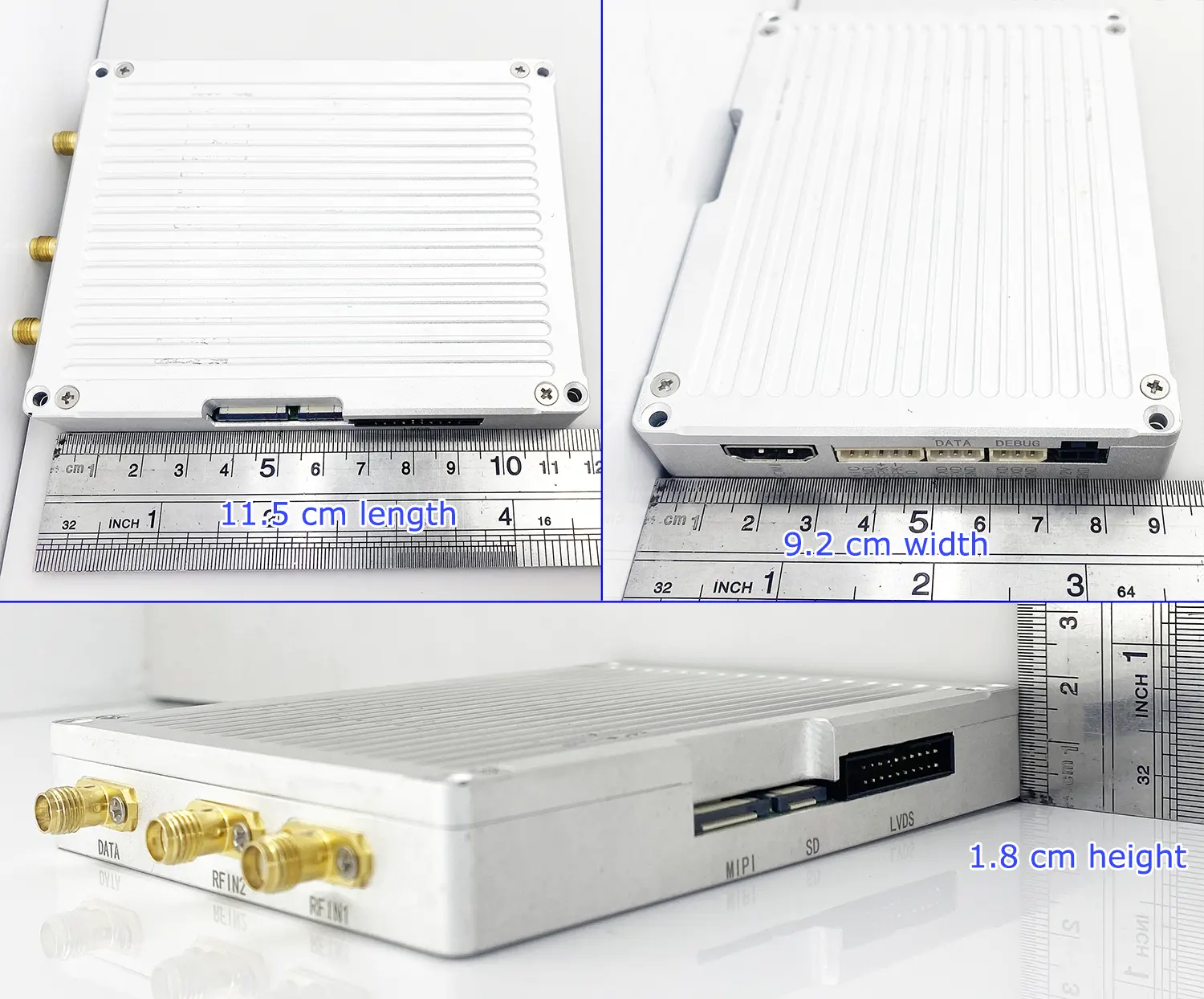

Tanong: Paano ko magagamit ang mipi, SD, o mga interface ng tatanggap ng LVDS?
Ang sagot: Ipinaliwanag ng engineer na si Mipi, SD, at ang mga interface ng LVDS ay kasalukuyang hindi magagamit, Nakareserba para sa pag -unlad o pagpapasadya ng customer.
FAQS
Tanong: Mayroon bang paraan sa module ng video / Audio / Data upang baguhin ang retransmission nito sa isang minimum na halaga upang hindi ito dapat i retransmit ang nakaraang data kung ang RF range ay masira? Sa kasalukuyan, walang opsyon na magagamit para sa retransmission control sa minimum na halaga.

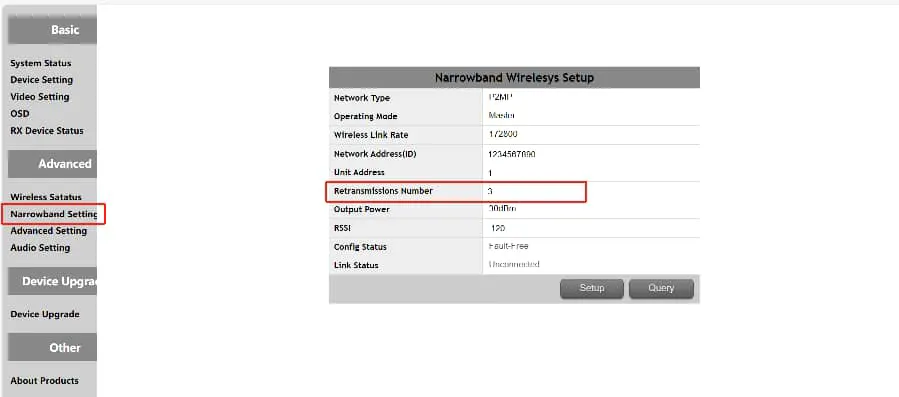

Ang sagot: Ang bilang ng mga retransmissions ay maaaring itakda at i configure sa web page.
Ang transmitter at receiver ay parehong may ethernet port. Ikonekta lamang ito sa iyong PC sa pamamagitan ng net cable. Uri ng default na IP 192.168.1.20 sa browser at ipasok ang pahina ng pamamahala ng web.
Ang default na user ay admin at ang ang password ay 123456

Tatlo dito ay nangangahulugan na ang bilang ng mga retransmissions ay tatlo. Maaari mo ring baguhin ito sa 0.
Ang nakatakda sa transmiter ay ang bilang ng mga retransmission mula sa transmiter patungo sa receiver, at ang nakalagay sa receiver ay ang number ng retransmissions from the receiver to the transmitter.
Ang password sa ibaba ay ginagamit para sa web page kung saan ang customer ay nag log in, at may advanced setting sa serial port software.
Gumagamit: admin
Ang password: 123456


Gaano kaganda ang wireless video audio data transmission system ay ginagamit sa firefighting robot sa China?

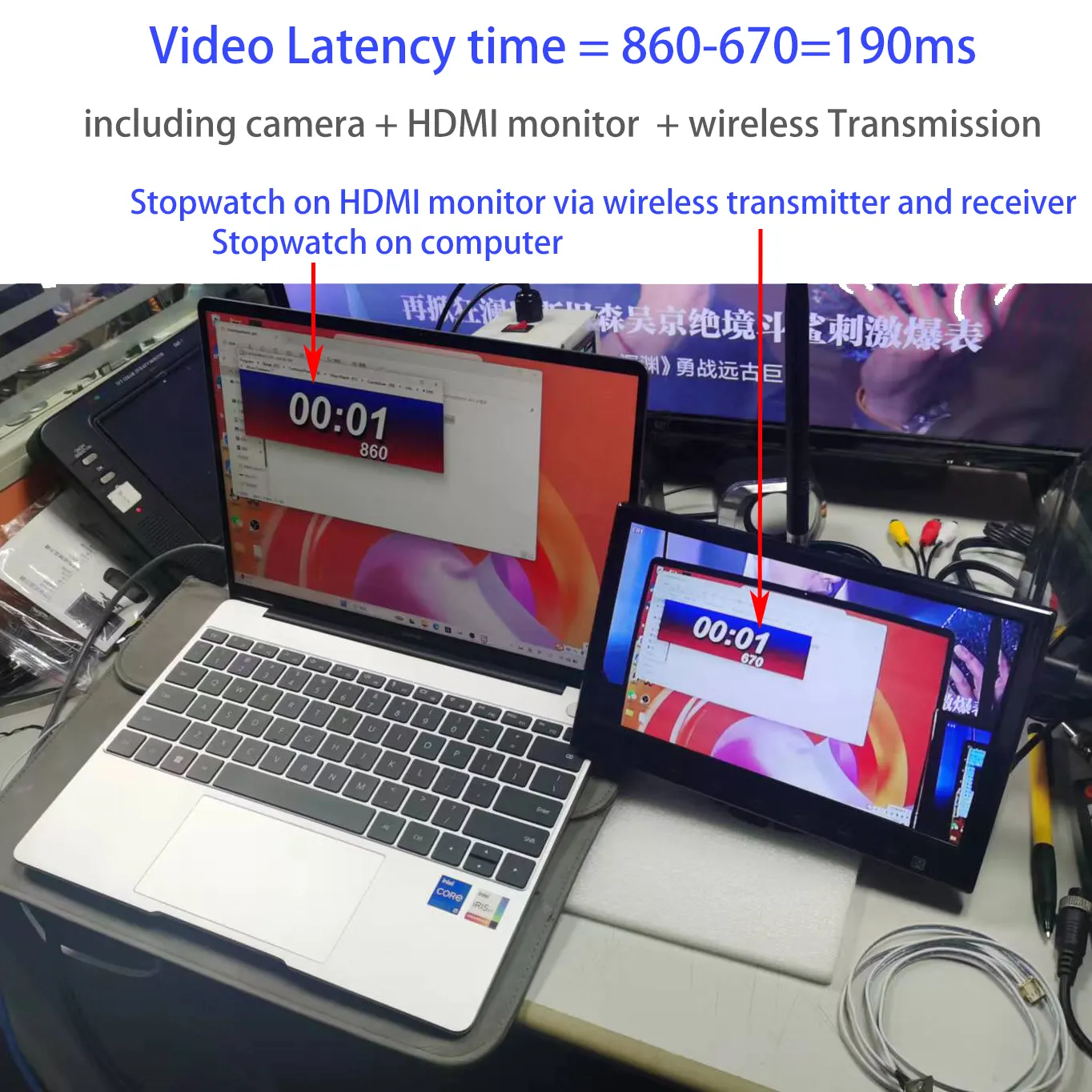

Paano subukan ang mababang latency ng wireless video audio data transmission system?
Software

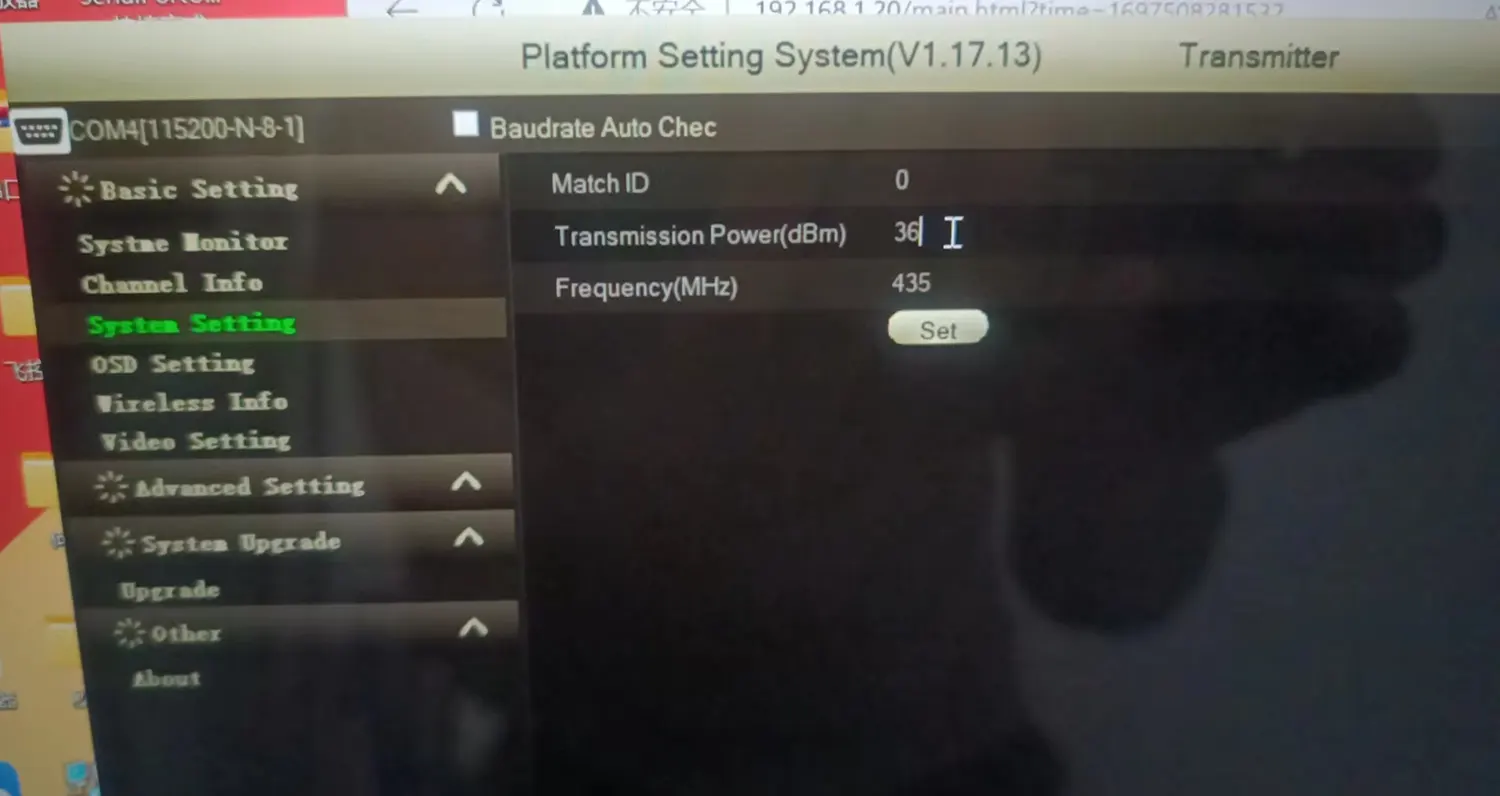

Software ng Pagpapalit ng Parameter
PlatformSetv1.17.15.zip
https://drive.google.com/file/d/15mwzzISFD6HErQUyIFtYFb7VMc1aIGkg/view?usp=drive_link

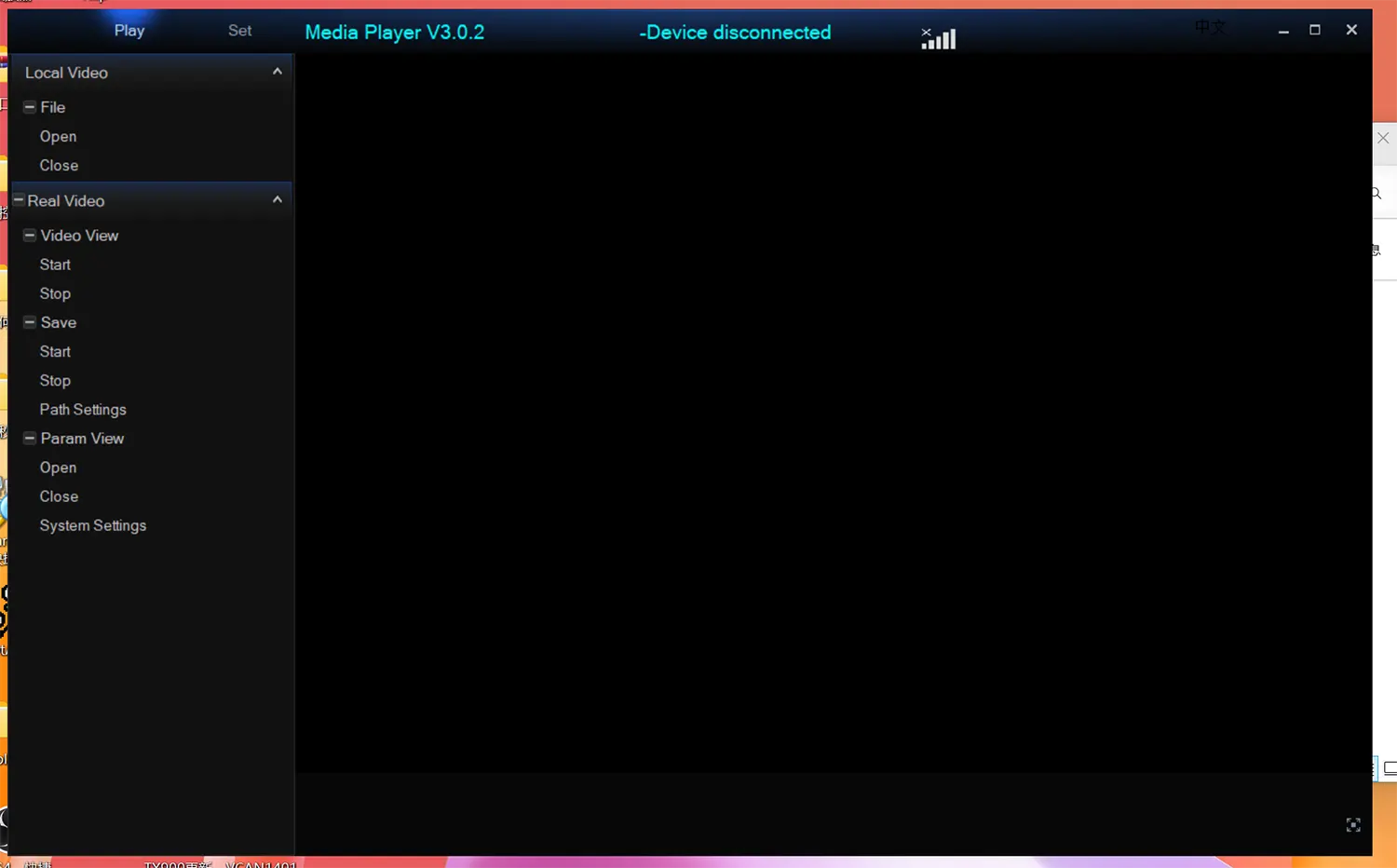

Manlalaro ng Video
TzPlayer3.0.2_en.rar
https://drive.google.com/file/d/1-M0haoKP5hgPaTh8857NVKxmBzd64ywh/view?usp=sharing

Isang bagay na kailangan mong kumpirmahin kapag mag order
- Data port, RS232 (default) o RS485?
- Dalas ng Paglipat ng Video: Ang default ay 430-440Mhz.

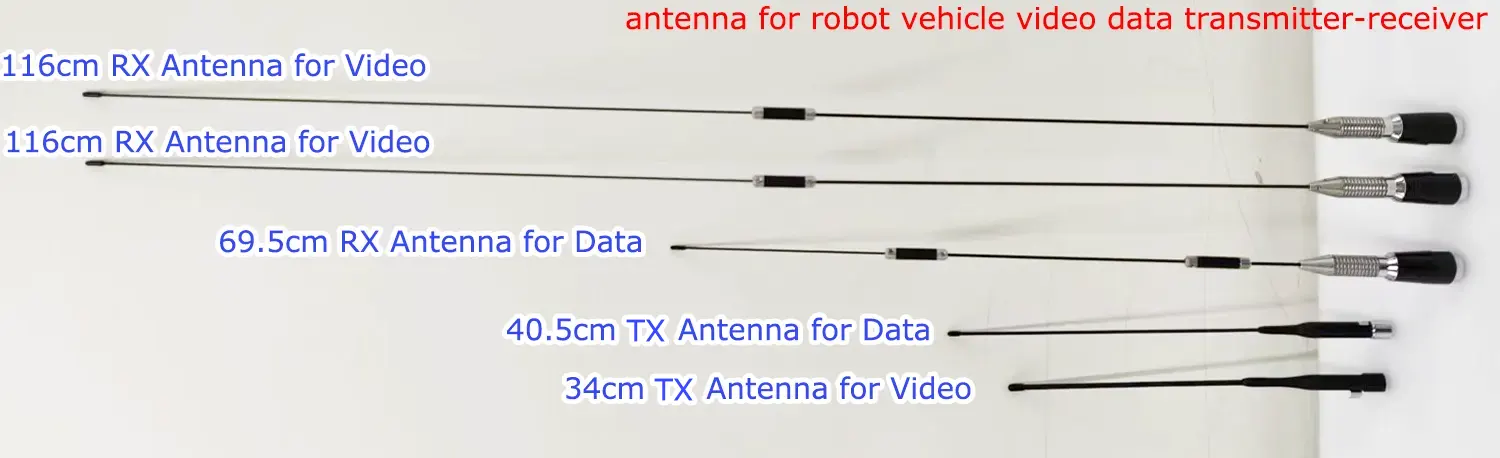

- Haba ng Transmiter at Receiver Antenna.
- Receiver: Kailangan mo ba ng isang normal na kahon na walang screen at control panel o kailangan ng isang hawak na remote control panel? (Istasyon ng Kontrol sa Lupa)
Alam mo ba? Ang mas malapit ang wireless transmission antenna ay sa lupa, mas maikli ang transmission distance.
Ngayon, isang customer ang bumisita sa aming pabrika upang subukan ang pagganap ng aming kagamitan, distansya ng transmisyon, at kakayahan laban sa panghihimasok. As per ang requirement niya, ang transmitter at antenna ay 30cm mula sa lupa, at ang receiver at antenna ay 80cm mula sa lupa.
Ang wireless transmission system na ginagamit para sa mga sasakyan ng ground robot o mga kotse na kinokontrol ng malayo ay kailangang malutas ang tatlong problema.
- Ipadala ang video mula sa apat na camera ng transmiter sa receiver. Ang operator ng receiver ay maaaring pumili ng anumang isang video ng apat na paraan channel, o pagsamahin ang apat na video sa isang display.
- Sa pamamagitan ng built in na dalawang paraan transceiver data transmission system, Ang mga tagubilin sa pagpapatakbo para sa pagkontrol ng transmiter na ipinadala mula sa receiver ay maaaring maipadala sa transmiter. Kasabay nito, ang real time na posisyon ng transmiter at ang data na nakolekta ng sensor ng pagtuklas ay ipinadala sa receiver.
- Sa pamamagitan ng built in na dalawang paraan na audio voice system, Maaari kang magkaroon ng dalawang paraan na mga tawag sa boses komunikasyon, or pwede mo gamitin yung microphone at speaker na naka install sa transmitter to board cast from the receiver to the transmitter or monitor the transmitter's sound.
Manwal ng mga Gumagamit
Transmitter online or Download







iVcan.com –
Lubos akong humanga sa quad video transmitter system na ito para sa mga ground robot. Ang one-way na pagpapadala ng video ay hindi kapani-paniwalang matatag, kahit na ang robot ay gumagalaw malapit sa lupa, at tinitiyak ng low-latency na H.264 encoding ang real-time na pagsubaybay. Ang two-way na audio at paghahatid ng data ay gumagana nang walang kamali-mali, nagbibigay-daan sa tuluy-tuloy na control command at malinaw na voice communication sa robot. Sinusuportahan ang apat na camera nang sabay-sabay, kabilang ang visible light at thermal imaging, nagbibigay ng mahusay na kamalayan sa sitwasyon. Kapansin-pansin ang kakayahan sa anti-interference ng system, at ang mga nako-customize na frequency at power output ay ginagawa itong versatile para sa iba't ibang kapaligiran. Sa kabuuan, ito ay mapagkakatiwalaan, Malakas, at perpekto para sa mga propesyonal na robotic application.
