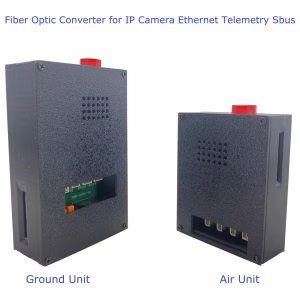

Fiber Optic Converter para sa IP Camera Ethernet Telemetry SBUS

Ang Fiber Optic Converter Box na ito ay ginagamit para sa mga malalaking drone upang mapalitan ang wireless na paghahatid ng imahe ng video at mga link ng data na may optical fiber. Maaari nitong i -convert ang video stream ng network camera, Ang Flight Control TTL, At ang data ng SBUS Mavlink ng Remote Control sa mga Optical Fiber Signals.
Talahanayan ng nilalaman
Tampok na
- Ang IP Networking Camera (RJ45) At ang CVBS analog camera ay suportado ng parehong mga yunit ng hangin at lupa.

Drone Air Unit (5-26T)
| 3P patayo | Pagkakasunud -sunod ng linya | Kahulugan | |
| Interface ng Power Input ng Video | 1 | CVBS video input | Ikonekta ang camera |
| 2 | Gnd ground | Ground wire | |
| 3 | Power Input 5-26V | Kumonekta sa power supply | |
| 4P Vertical tm | |||
| TTL Data Interface | 1 | TX2 TTL output | Kumonekta sa Flight Control RX |
| 2 | RX2 TTL input | Kumonekta sa Flight Control TX | |
| 3 | NC | ||
| 4 | Gnd ground | Ground wire | |
| 4P vertical rc | |||
| TTL Data Interface | 1 | TX1 TTL output | Kumonekta sa Flight Control RX |
| 2 | RX1 TTL input | Kumonekta sa Flight Control TX | |
| 3 | NC | ||
| 4 | Gnd ground | Ground wire | |
| 4P vertical net | |||
| Interface ng Input ng Network | 1 | TP (Network Cable 1) | Network Cable 1 |
| 2 | Tn (Network Cable 2) | Network Cable 2 | |
| 3 | RP (Network Cable 3) | Network Cable 3 | |
| 4 | Rn (Network Cable 6) | Network Cable 6 |

Yunit ng tatanggap ng lupa (5-24T)
| Pagkakasunud -sunod ng linya | Kahulugan ng mga kable | |
| 4P Vertical Vcc | 1 | VCC_IN POWER INPUT 5-24V |
| Power Supply at TTL Data Interface | 2 | Gnd ground |
| 3 | TX1 TTL output | |
| 4 | RX1 TTL input | |
| 3P patayo | 1 | VCC 9V Power Output |
| Video output interface | 2 | Gnd ground |
| 3 | CVBS video output | |
| 4P Vertical Rx2 | 1 | Gnd ground |
| 2 | 5V output | |
| 3 | TX2 TTL output | |
| 4 | RX2 TTL input | |
| 4P vertical subs | 1 | Gnd ground |
| 2 | 5V output | |
| 3 | TX1 TTL output | |
| 4 | RX1 TTL input | |
| Video output port | RCA Interface CVBS Video Output | |
| Network Output Port | RJ45 port | |
| TTL | Maaaring hindi magamit ang typec |
Timbang


FAQ
Q1: Ay ang hibla ng optic connector plug-and-play?
A1: Oo
Q2: Anumang kinakailangang paglamig?
A2: Hindi na kailangan.
Q3: Ano ang maximum na haba na suportado ng optical fiber cable?
A3: Ang default ay 20km. Ang iba pang haba ay opsyonal.
Ang hibla ng optic converter na ito - air at ground unit -suports ng maraming mga input, kabilang ang camera, TTL/SBUS, at Ethernet mula sa isang sensor (Ngunit hindi isang IP camera).
Higit pang mga
A Fiber optic converter Para sa mga system ng IP camera ay nagsasama ng data ng Ethernet (video feed), telemetry (Mga signal ng control tulad ng PTZ), at Sbus (Serial Communication Bus) sa pamamagitan ng pag-convert ng mga de-koryenteng signal sa mga optical signal para sa malayong distansya, Paghahatid ng high-integrity. Nasa ibaba ang isang detalyadong pagkasira ng mga pag -andar nito at katugmang mga solusyon:
1. Pangunahing pag -andar
-
Extension ng Ethernet: Nag -convert ng mga signal ng IP camera Ethernet (10/100M) upang optical signal para sa paghahatid sa paglipas ng single-mode fiber (SMF), Ang pagpapalawak ng saklaw hanggang sa 20 km habang iniiwasan ang pagkagambala sa EMI.
-
Suporta sa Telemetry: Nagdadala ng mga signal ng control (hal., Mga utos ng PTZ) sa pamamagitan ng mga serial protocol (Tulad ng Rs485) sa hibla, Paganahin ang mga pagsasaayos ng real-time na camera.
-
Pagsasama ng SBUS: Nagpapadala ng serial bus (Sbus) Data - Ginamit para sa mga pandiwang pantulong o kontrol ng aparato - kasama ang video at telemetry. Ito ay madalas na nangangailangan ng pagpapares sa Rs485 fiber converters dahil sa ibinahaging mga katangian ng elektrikal.
2. Mga pangunahing pagtutukoy sa teknikal
-
Mga uri ng hibla: Single-mode fiber (SMF) para sa pangmatagalang (hanggang sa 20 km) 6, o multi-mode para sa mas maiikling distansya.
-
Mga rate ng data:
-
Ethernet: 10/100M Adaptive.
-
Serial: 0–5 Mbps Adaptive para sa Telemetry/SBUS.
-
-
Tibay ng industriya: Nagpapatakbo sa -40°C sa 85°C mga kapaligiran, Sinusuportahan ang 9–24V DC malawak na boltahe, at nag -aalok ng pag -mount ng riles ng tren.
-
Mga Konektor: SC/LC/ST port para sa hibla, RJ45 para sa Ethernet, at mga bloke ng terminal para sa mga kable ng Rs485/SBUS.
