COFDM Wireless Video Receiver HDMI CVBS output

CoFDM Wireless Video Receiver HDMI CVBS output mini modulator module mahaba distansya fpv UAV Data Transmission UART config recorder

Trabaho para sa COFDM-905T



HD digital wireless video transmission tumanggap ng COFDM-905R
Built-in Decoder board at COFDM dual-antenna pagtanggap ng modulo ng demodulasyon, ang buong machine adopts aluminyo alloy casing, mataas na pagtanggap na sensitibo, mababang pagkabasa Magdispley ng antala, mataas na-kahulugan video output matatag at malinaw.

Mga tampok

1. Dalawahang antena pagtanggap
2. Suporta na nagtatrabaho sa dalas na hanay: 160MHz ~ 860MHz, ang dalas ng uring ng center ay maaaring naka-configure;
3. Wireless bandwidth ay maaaring i-configure;
4. Ang pagiging sensitibo ng dalawahang antena pagtanggap-100±1dbm (QPSK 8MHz);
5. Wireless na pagtanggap ng mga impormasyon sa katayuan (tulad ng mga lakas ng signal ng natanggap, rate ng interface ng hangin, tasa ng mga datos, dalas ng uring, wireless bandwidth, at iba pa.) pinangibabaw/hindi maipapakita sa video screen sa pamamagitan ng OSD switch button, o output upang ang serial port (customized) ;
6. Mababa-latency H264 video pagkabasa, suportahan ang 1080P@60 pagkabasa sa balik-andar;
7. Output ng audio at video (HDMI, CVBS, USB port sabay-sabay na output):
   1. HDMI Type-A port audio at video output
   2. CVBS (Ulo ng lotus) AV audio at video output
   3. Video stream ng output para sa phone/tablet Pagkabasa ng displey via USB port
8. Mga video ng suporta na pagtanggap at decrypting ang function na (pagtutugma ng mga may video ng pagsasakripta sa pagpapadala katapusan);
9. Suportahan ang Universal card o USB disk video recording;
10. Magbigay ng one-way na solong-direksyon transparent na data transmission serial port;
11. Magbigay ng mga parameter i-configure ang serial port para sa mga setting ng uring (tulad ng dalas ng paggawa ng center, wireless bandwidth, pagtanggap ng mga decryption password);
12. Supply ng kapangyarihan: 6~ 15V, nagtatrabaho ang pagkonsumo ng kapangyarihan ay 230mA@12V.
13. Machine sukat: 115x90x34mm
14. Machine timbang: 243 gramo

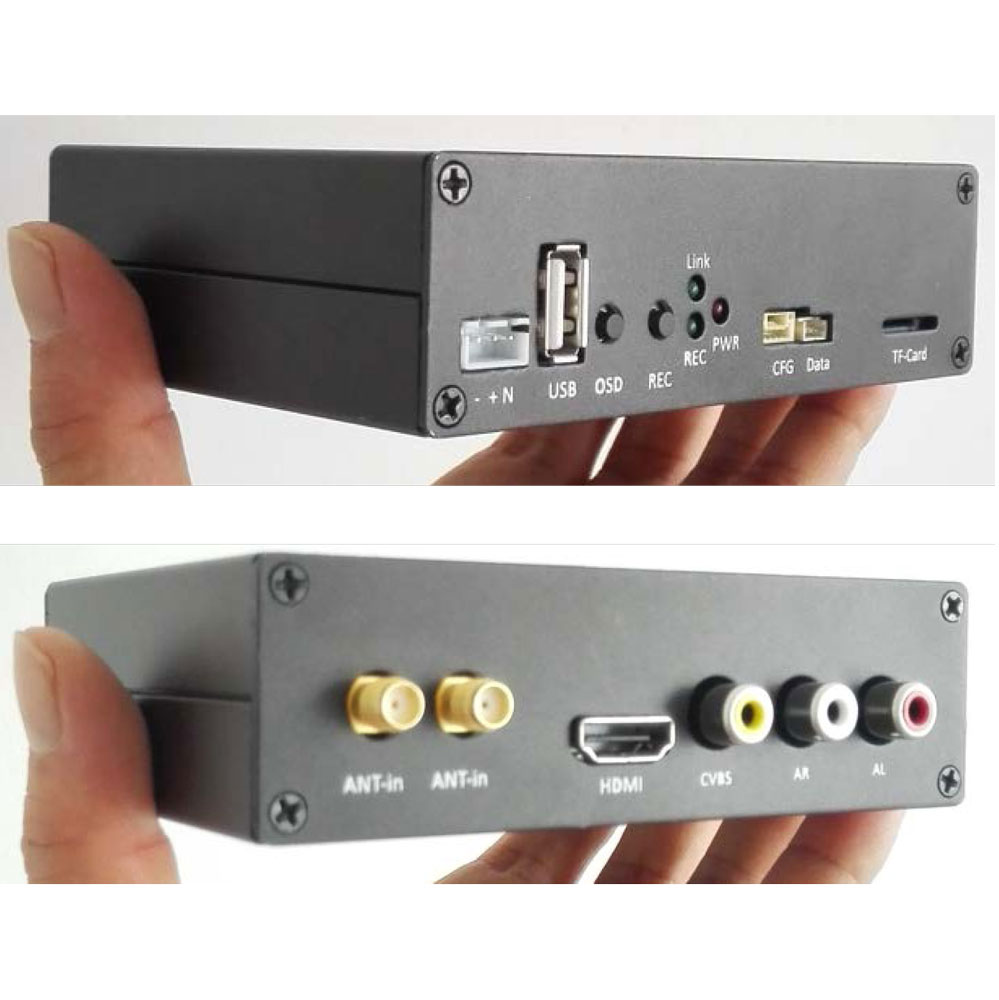

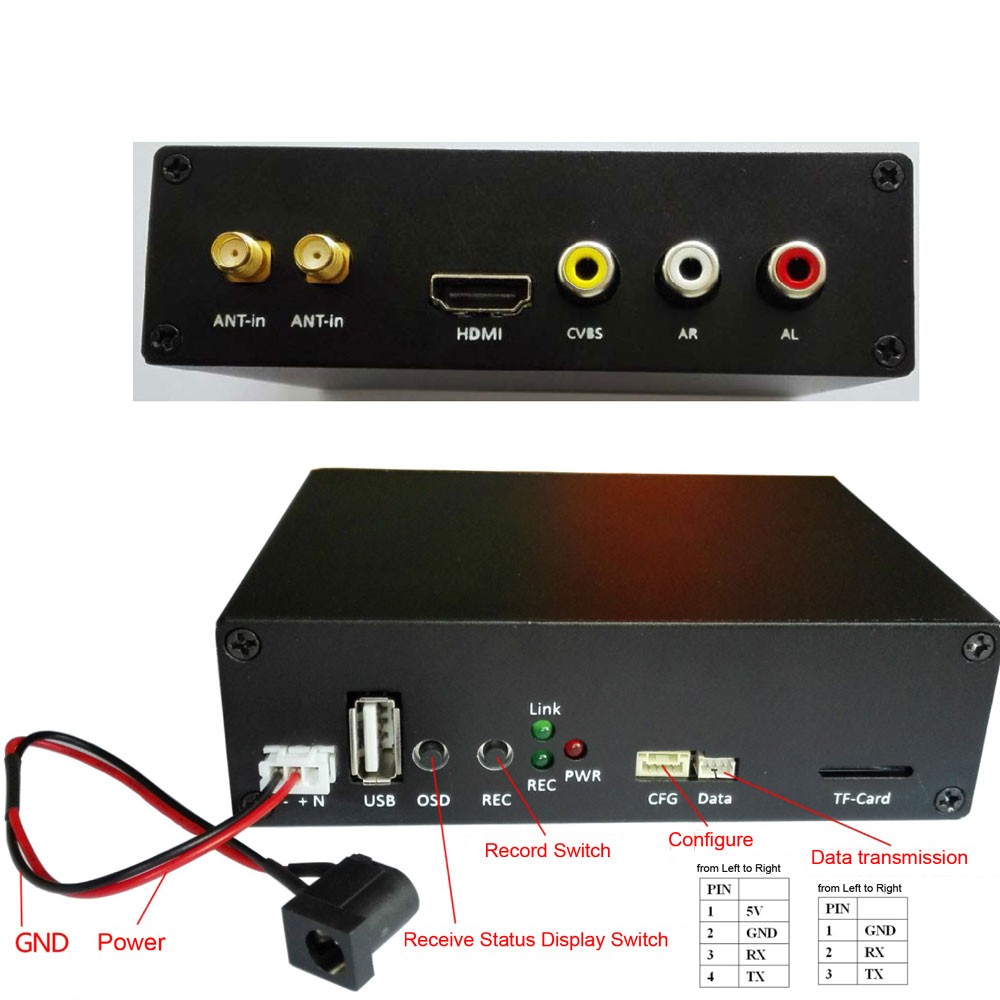

Connector:

1. LANGGAM sa: wireless na signal input antena interface, SMA panlabas na nakapasok ang panloob na butas
2. HDMI: Isang uri ng HDMI carrier, mataas na-kahulugan audio at video output interface
3. CVBS: interface ng analog video output
4. AL/AR: Kaliwa at kanang channel analog audio output
5. Kapangyarihan Connector: 3PIN 2.54mm socket
6. USB interface:
   1. Panlabas na telepono o tablet ay maaaring gamitin upang output audio at video sa mobile phone o tablet para sa decoding display
   2. Ang pagtatala ng video ay maaaring konektado sa panlabas na USB flash drive o USB hard disk
7. Button ng OSD:
   Ang tumatanggap ng impormasyon sa katayuan ay nagpapakita ng impormasyon sa /off button, at ang mahaba pindutan ng pindutan ay maaaring lumipat sa switch katayuan, at ang katayuan ng switch ay pinatay. Kapag naka-on ang reception status information display, ito ay ipinapakita sa pulang kaliwang sulok sa itaas ng output video screen:
   1. RF：338.0MHz BW：4.0MHz
      QPSK CR：2/3 GI GI：1/16
      HANGIN：3.90Mbps
      VBR：3.05Mbps AES OFF
      SIG1：27 SIG2：22
      ber1：0.14% ber2：100.00%
      REC OFF Walang Imbakan
   2. RF nagpapahiwatig ng dalas ng center operating, at BW nagpapahiwatig ng nagtatrabaho bandwidth.
      QPSK ay ang mode ng modulasyon, CR ay ang convolutional code rate, at GI ay ang bantay pagitan.
      HANGIN ay ang air interface rate
      VBR ay ang video bitrate, AES OFF ay nangangahulugan na walang encryption
      SIG1 tumutukoy sa natanggap na signal lakas malapit sa HDMI port antenna, at SIG2 tumutukoy sa iba pang mga antenna.
      Ber1 tumutukoy sa BER error rate malapit sa HDMI port antenna, at ber2 tumutukoy sa isa pang antenna.
      I-OFF ANG REC ay nangangahulugan na walang imbak na video
8. Kapag ang wireless na pagtanggap signal ay nagambala o mahina, ang output video screen ay maaaprubahan (awtomatikong ipanunumbalik ang muling-natanggap na signal screen), at idispley: Nadiskonek, walang signal
9. Pindutang REC: Video recording sa / off button, maikling pindutin pindutan upang lumipat estado, simulan ang recording pagkatapos ng kapangyarihan ay natukoy. Ang system default sa recording sa TF card. Kung ang TF card ay hindi nakapasok, ito ay nakatala sa USB flash drive. Kung ang mga ito ay hindi ipinasok, hindi ito itatala.
10. Tagapahiwatig ng Link: Ang wireless pagtanggap link working status indicator na ilaw matapos ang sistema ay nagsimula at blinks kapag ang signal ng pagtanggap ay normal.
11. Tagapagpahiwatig ng REC: Ang mga indikasyon ng video recording ay flash sa mababang Dalasan kapag pagtatala ng mga video, kung hindi man sa mataas na dalas ay flash.
12. PWR tagapagpahiwatig: Tagapagpahiwatig ng kapangyarihan.

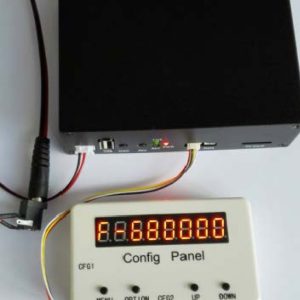

13. CFG serial port: Pagsasaayos ng parameter Serial port, Maaari mong i-configure ang pagtanggap mga wireless na mga kaugnay na parameter, tulad ng dalas ng paggawa ng center, wireless bandwidth, decryption password, at iba pa. Vcan ay nagbibigay ng isang pagtutugma na parameter kumpigurasyon ng panel SconB upang mapadali ang pagtatakda ng parameter ng gumagamit.
14. Data serial port: Transparent data transmission serial port. Ang serial port data ng transmitter ay maaaring wireless na transmitted sa tumanggap at output mula sa serial port.
15. Interface ng TF card: Ginamit para sa software mag-upgrade maintenance o para sa pag-iimbak ng video.

Tala

Kapag ang mga transmiter ng COFDM-905T at COFDM-905T na receiver bumuo ng isang point-to-point wireless video transmission system, ang mga indikasyon ng pagkaantala ng video:
Ang tatlong mga tagapagpabatid ng pagkaantala ng video, tasa ng bit ng video, at hangin interface rate ay mutual na impluwensiya at mutwal na pagtitimpi. Kapag ang hangin interface rate ay mas mataas kaysa 5 limang ulit ng antas ng Kodigo ng video, ang video ay pinakamababang. Sa kasong ito, ay ang aktwal na pagsusulit na ang video ay tungkol sa 60 milliseconds kapag ang code ay ipinadala sa 720P@60, at sa video na pagkaantala ay tungkol sa 130 milliseconds sa 1080P@60. Ang antala ay tumutukoy sa mga pagkaantala mula sa HDMI video input sa pagpapadala katapusan na ang HDMI video output sa nakatatanggap, hindi kasama sa pagkaantala ng front-end camera sa dulo ng pagpapadala (sinusukat natin sa pagkaantala ng isang tatak SLR camera sa tungkol sa 70 milliseconds, at sa pagkaantala ng isang sikat na brand sports camera sa tungkol sa 130 milliseconds). Para sa karamihan ng mga sitwasyon ng aplikasyon, sa video na pagkaantala ay nakatakda sa mga 200ms bilang default.

Kapag ang mga transmiter ng COFDM-905T at ang COFDM-905R na receiver bumuo ng isang point-to-point wireless video transmission system, ang layo ng transmisyon ay:
Ang layo ng wireless na transmisyon ay may kinalaman sa maraming mga kadahilanan tulad ng mga sa pagsusuri ng kapaligiran, ambient electromagnetic pagkagambala, mga kondisyon ng hadlang, halumigmig sa hangin, dalas ng uring, wireless bandwidth, at makahawa at pagtanggap ng mga antena. Ang mga resulta ng aktwal na pagsusulit: isang pagsubok sa customer, unmanned aircraft-mounted ST100 transmiter upang lumipad tungkol sa 100 metro mataas, Magtakda ng mga na wireless bandwidth ng 4M QPSK, 700MHz center na ginagamit na frequency, 1W pagta-transmit ng kapangyarihan, transmiter antena 3dBi sa paligid, Pagtanggap ng mga double baso hibla antena makakuha ng tungkol sa mga 10dBi, ang layo ng hanggang 16km (video na makinis); ating sariling daan pagsusulit sa Shenzhen, ang wakas ng paglulunsad sa mga flyover, ordinaryong diligan antena (tungkol sa mga 3dBi pakinabang), 340Ang paglunsad ng MHz, QPSK 8M Bandwidth, isang payberglas antena sa nakatatanggap, at isang Yagi antena, tungkol sa 2.2 metro mataas sa tikin, 2.2 kilometro ang layo, mataas na-kahulugan video makinis, isang maliit na bilang ng mga high-rise gusali sa pagitan ng transmitter at tumanggap, ang mga kalsada sa Biswal na mga 20 antas na baluktot. Dahil sa mga paghihigpit sa kondisyonal, walang karagdagang daan pagsusulit ay ginawa.

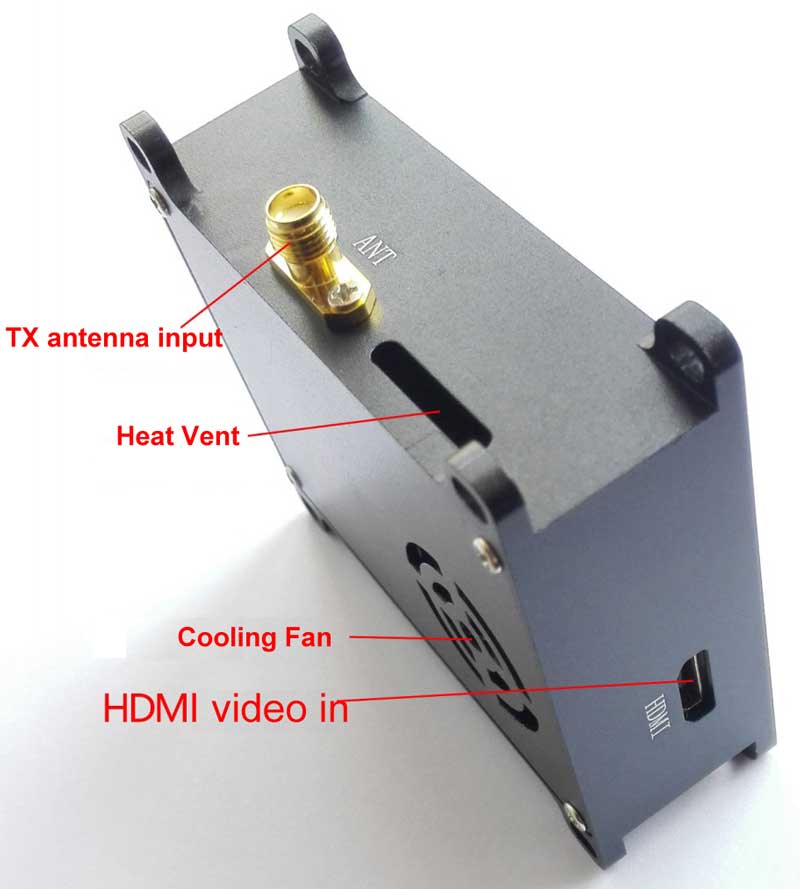

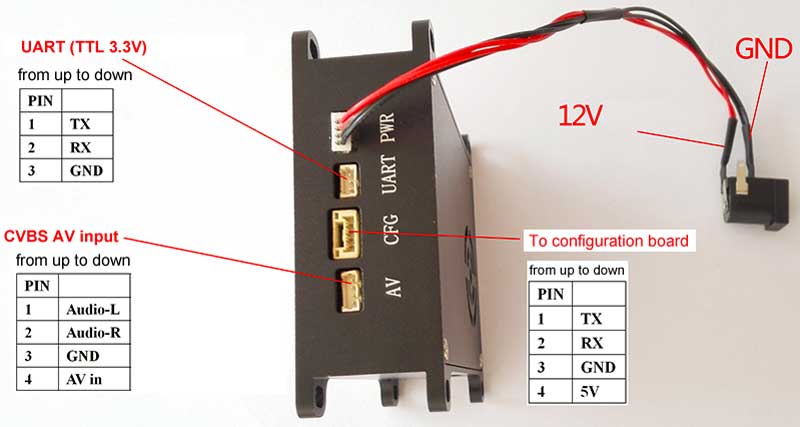

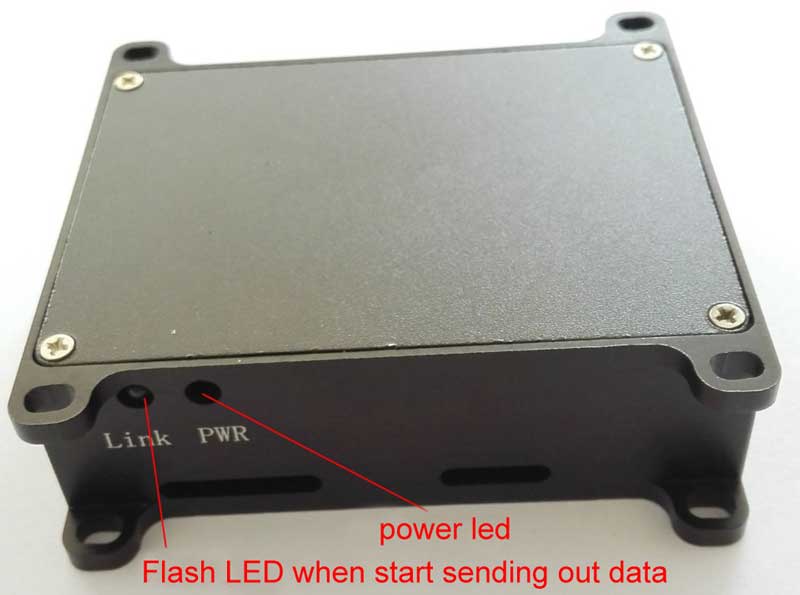

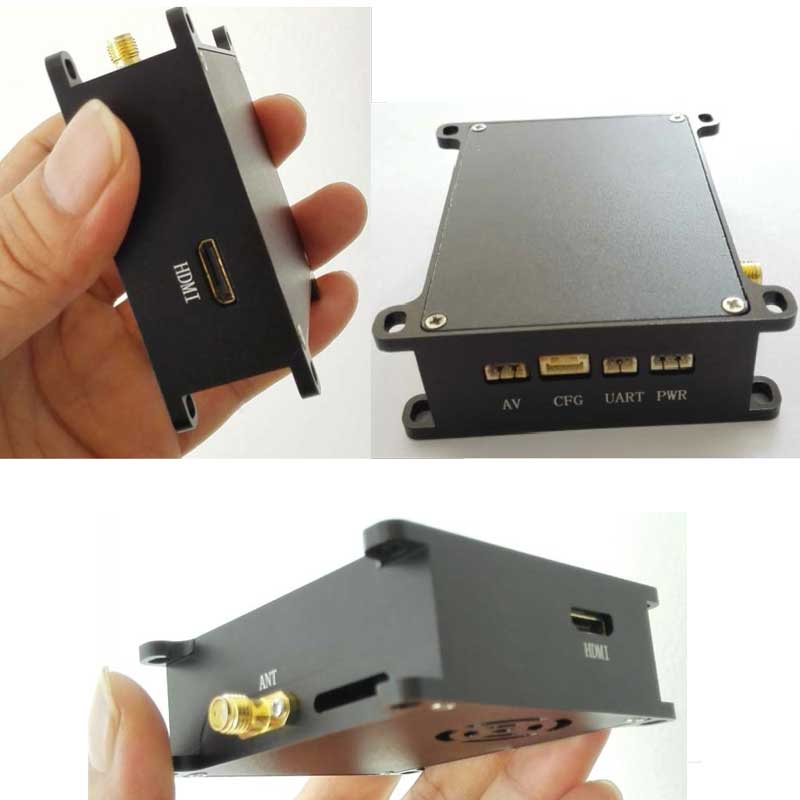

Connector

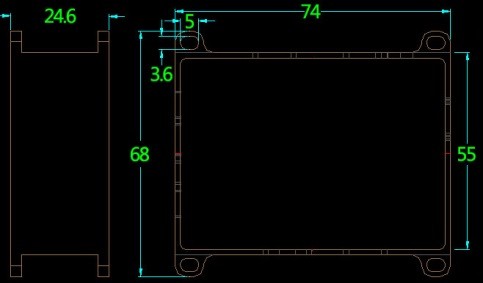

Ang laki

75 x 55 x 25 mm

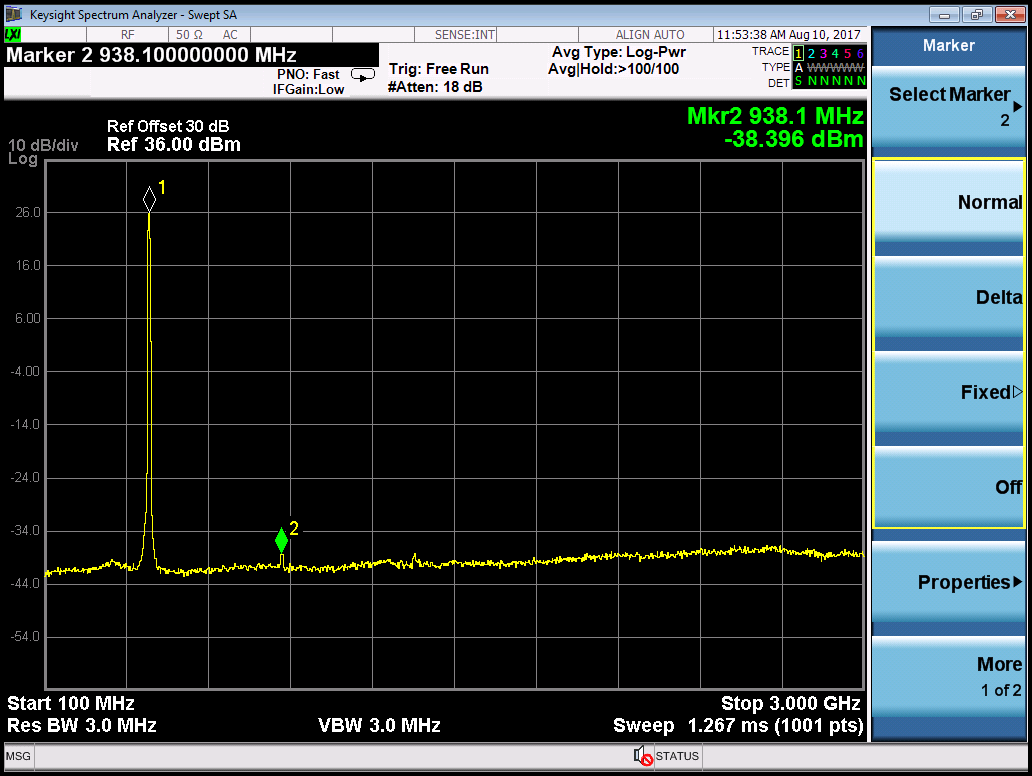

RF Performance Test

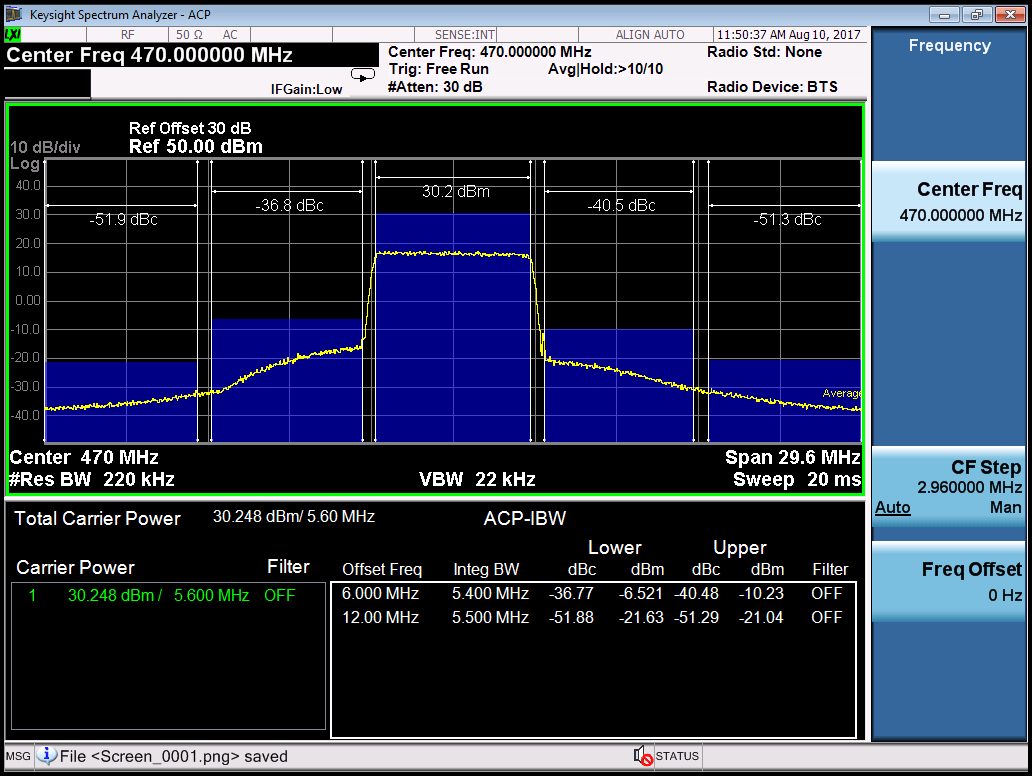

Dalas ng Operating Center 470MHz, Power Amplifier: 1W

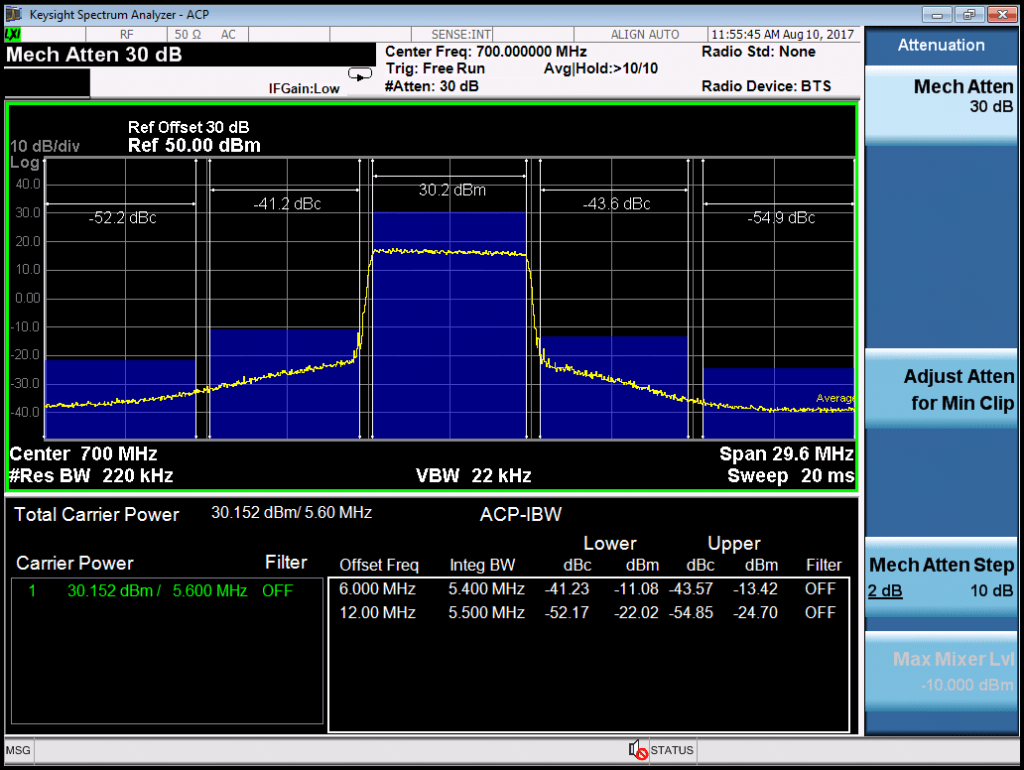

Dalas ng Operating Center 700MHz, Power Amplifier: 1W

I-upgrade ang

Paano mag-upgrade ng TX mula sa 720P sa 1080p?
