Φτηνές SD CVBS AV VIDEO VIDEO MECERIVER για Drones FPV
COFDM Ασύρματο πομπό Video & Δέκτης-μεγάλης εμβέλειας, Ασφαλής, Χαμηλής καθυστέρησης
Πίνακας περιεχομένων
Εισαγωγή
Το σύστημα πομπού COFDM-912T ασύρματου βίντεο και δέκτη είναι μια λύση επαγγελματικής ποιότητας σχεδιασμένη για μεγάλης εμβέλειας, Μεταφορά βίντεο και δεδομένων σε πραγματικό χρόνο. Χτισμένο σε προχωρημένο COFDM (Κωδικοποιημένη Ορθογώνια Πολυπλεξία Διαίρεσης Συχνότητας) τεχνολογία διαμόρφωσης και υψηλής απόδοσης MPEG-2/H.264 συμπίεση βίντεο, Αυτό το σύστημα παραδίδει σταθερός, ανθεκτικό σε παρεμβολές, και κρυπτογραφημένους ψηφιακούς συνδέσμους βίντεο για UAVs, UGVS, παρακολούθηση ασφάλειας, στρατιωτική αναγνώριση, ζωντανή εκπομπή, και άλλες απαιτητικές εφαρμογές.
Σε αντίθεση με τα συμβατικά αναλογικά συστήματα, Η τεχνολογία COFDM εξασφαλίζει Αξιόπιστη ποιότητα βίντεο και στις δύο γραμμές οθόνης (Η) και μη όψη (NLOS) συνθήκες, ακόμη και σε σύνθετα περιβάλλοντα όπως αστικές περιοχές, δάση, και ορεινό έδαφος. Με ενσωματωμένο PA (Ενισχυτής) ενότητες 1W ή 2W, Το σύστημα μπορεί να επιτύχει αποστάσεις μετάδοσης έως 30 χλμ LOS και 1.5 χλμ NLOS, καθιστώντας την οικονομικά αποδοτική αλλά ισχυρή επιλογή για ασύρματη επικοινωνία μεγάλης εμβέλειας.
Συμπαγής στο σχεδιασμό, ανθεκτική δομή, και εύκολο στην ανάπτυξη, Το COFDM-912T είναι διαθέσιμο ως πλήρης σετ (πομπός, δέκτης, κεραίες, και καλώδια) και υποστηρίξεις Τόσο η είσοδος CVBS AV όσο και η έξοδος HDMI, Εξασφάλιση ευρείας συμβατότητας με ένα ευρύ φάσμα φωτογραφικών μηχανών και συσκευών προβολής. Είτε χρησιμοποιείται για Σύνδεσμοι βίντεο FPV drone, εκπομπή ζωντανής εκδήλωσης, ή συγκαλυμμένες επιχειρήσεις παρακολούθησης, Αυτό το ασύρματο σύστημα μετάδοσης προσφέρει ασφαλής, χαμηλής καθυστέρησης, και αξιόπιστη απόδοση Σε κάθε σενάριο.
Βασικά χαρακτηριστικά
-
Προηγμένη διαμόρφωση COFDM
Παρέχει ισχυρή απόδοση έναντι παρεμβολής πολλαπλών διαδρομών, Ενεργοποίηση διαφόρων μετάδοσης βίντεο σε περιβάλλοντα LOS και NLOS. -
AES-128 κρυπτογράφηση βίντεο
Η ενσωματωμένη ασφαλής κρυπτογράφηση εξασφαλίζει ότι τα δεδομένα βίντεο σας προστατεύονται από μη εξουσιοδοτημένη πρόσβαση ή υποκλοπή. -
Μεγάλο εύρος μετάδοσης
-
Μέχρι και 30 χλμ LOS (Ορατμός) με ενισχυτή ισχύος 2W.
-
Μέχρι και 1.5 χλμ NLOS (Μη-Line-of-Sight) σε αστικά ή παρεμποδισμένα περιβάλλοντα.
-
-
Μεταφορά βίντεο χαμηλής λανθάνουσας κατάστασης
Καθυστέρηση από άκρο σε άκρο 200-300 ms, κατάλληλο για FPV, Έλεγχος UAV, και εφαρμογές ζωντανής παρακολούθησης. -
Διπλή είσοδος & Παραγωγή
-
Πομπός: CVBS (ΤΟΥ) αναλογική είσοδος.
-
Δέκτης: ΤΟΥ (CVBS) + Ψηφιακή έξοδος HDMI.
-
-
βίντεο + Κατερχόμενα δεδομένα
Υποστηρίζει ταυτόχρονα μετάδοση βίντεο και Διαφανές UART DATA DOWNLINK, Ενεργοποίηση της τηλεμετρίας ή της μεταφοράς δεδομένων αισθητήρων από τον πομπό στον δέκτη. -
Διαμορφώσιμη συχνότητα
Η συχνότητα μπορεί να τροποποιηθεί μέσω α Πίνακας διαμόρφωσης παραμέτρων, Υποστήριξη προσαρμοσμένων συχνοτήτων εντός 170-860 MHz εύρος. -
Πολλαπλή διαμόρφωση & Επιλογές εύρους ζώνης
Υποστηρίζει QPSK, 16QAM, και διαμόρφωση 64QAM με ρυθμιζόμενα εύρος ζώνης από 2 MHz σε 8 MHz. -
Συμπαγής & Ελαφρύ σχέδιο
Μικρός παράγοντας μορφής με τραχιά περίβλημα αλουμινίου για Εύκολη ενσωμάτωση σε UAV, οχήματα, ή φορητά συστήματα. -
Πλήρες πακέτο
Περιλαμβάνει πομπό, δέκτης, κεραίες, και καλώδια, έτοιμος για άμεση ανάπτυξη.
ΠΡΟΔΙΑΓΡΑΦΕΣ
Πομπός (COFDM-912T)
-
Τάση λειτουργίας: DC 11V ~ 13V (20Το W PA απαιτεί 24V -28V)
-
Τωρινή κατανάλωση: ≤1,5A @ 12V (2W PA)
-
Είσοδος βίντεο: Σύνθετο βίντεο CVBS (PAL από προεπιλογή, Προαιρετικό NTSC)
-
Κωδικοποίηση βίντεο: MPEG-2 / H.264
-
Ανάλυση: 720× 576 @ ≥4 mbps ρεύμα
-
Διασύνδεση δεδομένων: Uart μονόδρομη διαφανής μετάδοση
-
Ποσοστά baud: 1200 προς την 230400 bps
-
Κρυπτογράφηση: Υποστηρίχθηκε το AES-128
-
Χαρτογράφηση διαμόρφωσης: QPSK, 16QAM, 64QAM
-
Διόρθωση σφαλμάτων προώθησης (FEC): 1/2, 2/3, 3/4, 5/6, 7/8
-
Μεταφορείς: 2κ
-
Φάσμα συχνότητας: 170-860 MHz (προσαρμόσιμη; στοκ 300 MHz & 600 Μοντέλα MHz)
-
εύρος ζώνης: Ευκανόνιστος 2/3/4/5/6/7/8 MHz
-
Ισχύς μετάδοσης: 1W ή 2W (5W/10w/20w προαιρετικό)
-
Διαστάσεις: 90 × 65 × 22 mm
-
Στέγαση: Αλουμίνιο, αντιδιαβρωτική, αντικραδασμική
Δέκτης
-
Τάση λειτουργίας: DC 12V <0.3ΕΝΑ
-
Εύρος εισόδου RF: 170-860 MHz
-
εύρος ζώνης: 2-8 ρυθμιζόμενο MHz
-
RF Input Level: -98 DBM ~ 0 dBm (ανάλογα με το εύρος ζώνης)
-
Αντίσταση εισόδου: 50 Ω (Θηλυκό SMA)
-
Αποδιαμόρφωση: COFDM
-
Τρόποι αστερισμού: QPSK, 16QAM, 64QAM
-
Επιλογές FEC: 1/2, 2/3, 3/4, 5/6, 7/8
-
Έξοδος βίντεο: CVBS (3.5του), HDMI
-
Ανάλυση: 720× 576 @ 6 MHz
-
Θερμοκρασία λειτουργίας: -20 ° C ~ +50 ΝΤΟ
εφαρμογές
-
Μη επανδρωμένα εναέρια οχήματα (UAV / Αεροσκάφη)
Ροή βίντεο FPV σε πραγματικό χρόνο από αεροσκάφη σε σταθμούς εδάφους. Συνιστάται με προαιρετικό Φίλτρα κύματος ζώνης για βελτιωμένη αντι-παρεμβολή. -
Μη επανδρωμένα οχήματα (UGVS) & Ρομποτική
Παρέχει ασύρματη ανατροφοδότηση βίντεο και δεδομένα τηλεμετρίας σε πολύπλοκες εργασίες εδάφους. -
Ασφάλεια & Επιβολή του νόμου
Ιδανικό για κρυφή παρακολούθηση, τακτική αναγνώριση, και παρακολούθηση των συνόρων, Χάρη στο συμπαγές μέγεθος και την υποστήριξη κρυπτογράφησης. -
Ραδιοφωνικός & Ζωντανές εκδηλώσεις
Χρησιμοποιούμενος αθλητική μετάδοση, υπαίθριες ζωντανές εκδηλώσεις, και αναφορές ειδήσεων για τη μετάδοση βίντεο υψηλής ποιότητας σε μεγάλες αποστάσεις. -
Ναυτιλία & Ορεινό περιβάλλον
Αξιόπιστη απόδοση στο προκλητικά εδάφη όπου αποτυγχάνουν τα τυπικά συστήματα RF. -
Στρατός & Δημόσια ασφάλεια
Αναπτύχθηκε αναγνώριση πεδίου, αντιμετώπιση έκτακτης ανάγκης, και αποκατάσταση καταστροφών, παρέχοντας σταθερές τροφοδοσίες βίντεο υπό σκληρές συνθήκες.
Προσαρμόσιμες επιλογές
-
Προσαρμογή ζώνης συχνοτήτων
Διαθέσιμος 170-860 MHz εύρος, με υποστήριξη για συγκεκριμένες συχνότητες που απαιτούνται από τον πελάτη όπως 260 MHz, 450 MHz, 610 MHz, 970 MHz, 1180 MHz, 1230 MHz, και τα λοιπα. -
Επιλογές ενισχυτή ισχύος
Πρότυπο: 1W ή 2W.
Προαιρετικές αναβαθμίσεις: 5W, 10W, 20W για εφαρμογές εκτεταμένης εμβέλειας. -
Μορφές εισόδου/εξόδου βίντεο
-
ΦΙΛΑΡΑΚΟΣ (Προκαθορισμένο)
-
NTSC (Προαιρετικό κατόπιν αιτήματος)
-
εισόδου HDMI (Διατίθεται σε υψηλότερα μοντέλα)
-
-
Λύσεις μετάδοσης αναμετάδοσης
Ενσωμάτωση Συστήματα αναμετάδοσης που τοποθετούνται σε οχήματα ή φορητά Για να επεκτείνετε την κάλυψη πέρα από 30 km. -
Επιλογές κεραίας
-
Omni-κατευθυνόμενες κεραίες υαλοβάμβακα Για γενική χρήση.
-
Κεραίες κατευθυντικά για μέγιστο εύρος.
-
-
Μετάδοση Δεδομένων
Υποστηρίζει Δεδομένα τηλεμετρίας UART + βίντεο Σε ένα σύστημα (απλός, ΜΟΝΟ).
Πλεονεκτήματα έναντι συμβατικών συστημάτων
-
Φθηνότερη αλλά μεγαλύτερη εμβέλεια - Σε σύγκριση με τους παραδοσιακούς αναλογικούς πομπούς ή συστήματα πλέγματος IP, Το COFDM παρέχει υψηλότερη σταθερότητα με χαμηλότερο κόστος.
-
Ισχυρή ικανότητα NLOS - λειτουργεί αποτελεσματικά μέσα αστικά μπλοκ, δάση, και μετακίνηση οχημάτων όπου αποτυγχάνουν άλλα συστήματα.
-
Συμπαγές και ελαφρύ - Ιδανικό για Ενσωμάτωση UAV, με βάρη πομπού τόσο χαμηλά όσο 154 γραμμάρια.
-
Ολοκληρωμένη παρακολούθηση σήματος -Η ενσωματωμένη οθόνη του δέκτη εμφανίζει δύναμη σήματος, Βοηθώντας τους χρήστες να προσαρμόσουν την τοποθέτηση της κεραίας για βέλτιστη απόδοση.
-
Επεκτάσιμες λύσεις - από το μικρό φορητά σύνολα UAV προς την συστήματα ρελέ οχημάτων υψηλής ισχύος, κλιμακωτό για να καλύψετε οποιαδήποτε επαγγελματική ανάγκη.
Ασφάλεια & Προειδοποιήσεις χρήσης
-
Πάντοτε Συνδέστε την κεραία πριν ενεργοποιήσετε ο πομπός για να αποφευχθεί η βλάβη του PA (Ενισχυτής).
-
Τοποθετήστε κεραίες μέσα ανυψωμένες και ανεμπόδιστες τοποθεσίες για την καλύτερη απόδοση.
-
Διατηρήστε την κατάλληλη διαφορά ύψους κεραίας μεταξύ του πομπού και του δέκτη για βελτιωμένη σταθερότητα συνδέσμου.
-
Μην εμποδίζετε τις κεραίες κατά τη διάρκεια της λειτουργίας για να αποτρέψετε την εξασθένηση του σήματος.

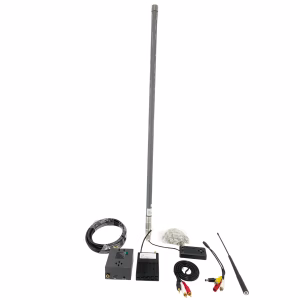

Το πακέτο περιλαμβάνει
-
1 × πομπός COFDM
-
1 × δέκτης COFDM
-
2 × κεραίες (TX & RX πλευρά)
-
1 × σετ καλωδίων αξεσουάρ

συμπέρασμα
Ο ασύρματης βίντεο ασύρματου βίντεο COFDM-912T & Το σύστημα δέκτη συνδυάζει απόδοση μεγάλων αποστάσεων, ισχυρή κρυπτογράφηση, και ευέλικτη προσαρμογή, καθιστώντας την ιδανική λύση για το UAV, ασφάλεια, και εφαρμογές εκπομπής. Του μικρό μέγεθος, χαμηλό latency, και αξιόπιστη διαμόρφωση COFDM Τοποθετήστε το εκτός από τα συμβατικά συστήματα μετάδοσης βίντεο, Εξασφαλίζοντας ότι οι επαγγελματίες χρήστες θα λάβουν ένα αποδοτικός, σταθερός, και ασφαλής ασύρματο σύνδεσμο και στις δύο συνθήκες LOS και NLOS.
Με πολλαπλή συχνότητα, εξουσία, και διαθέσιμες επιλογές εισόδου/εξόδου, Το COFDM-912T μπορεί να προσαρμοστεί για να πληροί διάφορες απαιτήσεις εφαρμογής. Είτε χρειάζεστε 10 km για drone fpv, 30 km για βίντεο αέρα-εδάφους, ή Συστήματα αναμετάδοσης για εξαιρετικά μακρά περιοχή, Αυτό το προϊόν παρέχει απόδοση που είναι και οι δύο φθηνότερο και μακρύτερο.
Συχνές Ερωτήσεις
Q1: How does Point-to-Multipoint (P2MP) δουλειά, and how many receivers can connect to one transmitter?
ΕΝΑ: Our COFDM video transmission system operates in a broadcast mode, similar to a TV broadcasting station. One transmitter can send the same wireless signal to multiple receivers simultaneously.
As long as the receivers are within the effective signal coverage area and configured to the same frequency and parameters, they can all receive the signal at the same time.
Θεωρητικά, there is no fixed limit to the number of receivers; επομένως, the maximum number cannot be precisely specified and depends on practical deployment conditions.
Q2: Is the IVCAN COFDM system compatible with third-party or existing transmitters and receivers?
ΕΝΑ: Compatibility depends on multiple technical factors, συμπεριλαμβανομένης της συχνότητας, εύρος ζώνης, διαμόρφωση, and transmission protocol. Without detailed specifications or actual testing, compatibility with third-party or existing equipment cannot be confirmed. To ensure accurate results, compatibility testing is required before we can provide a definitive answer.
Customers are welcome to share detailed technical information about their existing devices so we can evaluate potential compatibility or recommend appropriate testing solutions.
