Πομπός κάμερας FPV

Το μοντέλο μεγάλης εμβέλειας του πομπού FPV είναι FPV1887. Ο πομπός κάμερας FPV έχει δύο τύπους, Αναλογικό βίντεο και ψηφιακό κωδικοποιητή και μετάδοση ψηφιακού βίντεο COFDM. Το FPV1887 είναι ο δεύτερος τύπος.

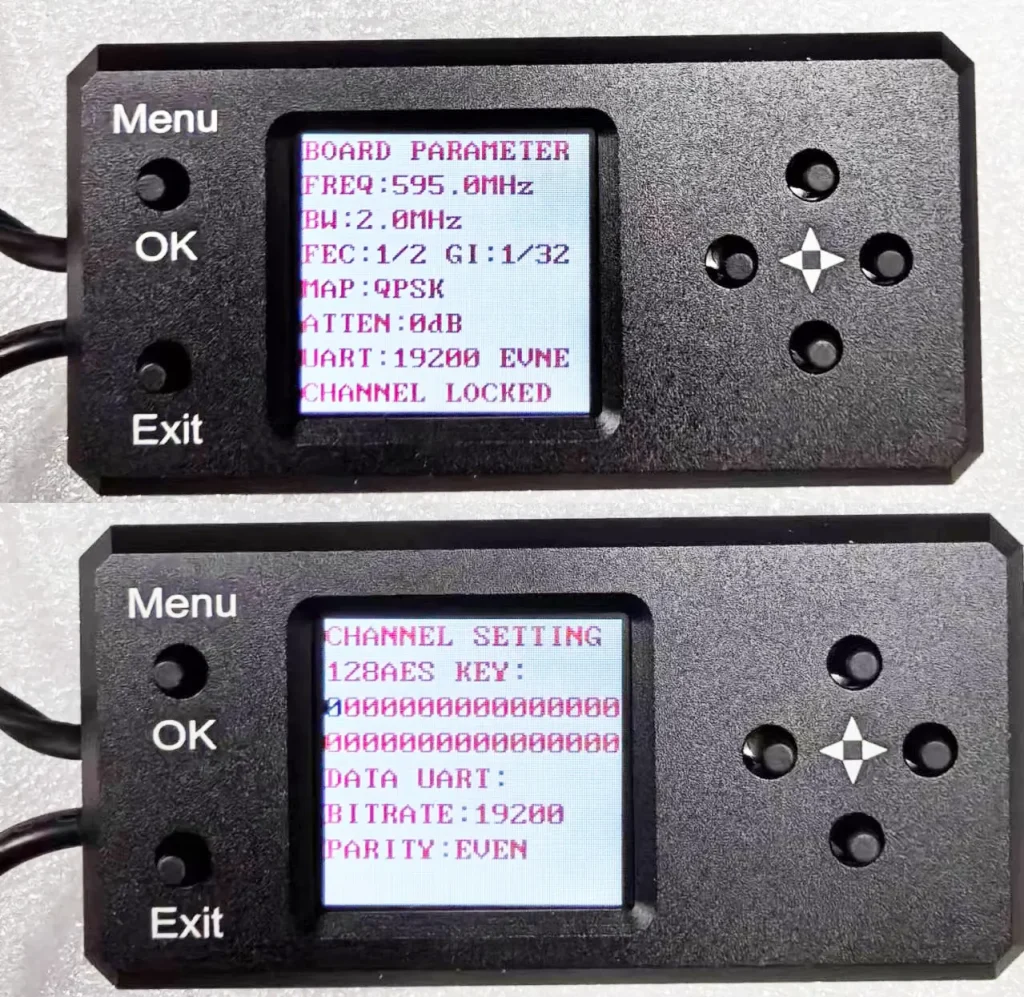

Ποια ρύθμιση μπορώ να διαμορφώσω μέσω του εργαλείου πίνακα διαμόρφωσης παραμέτρων παραμέτρων πομπού?

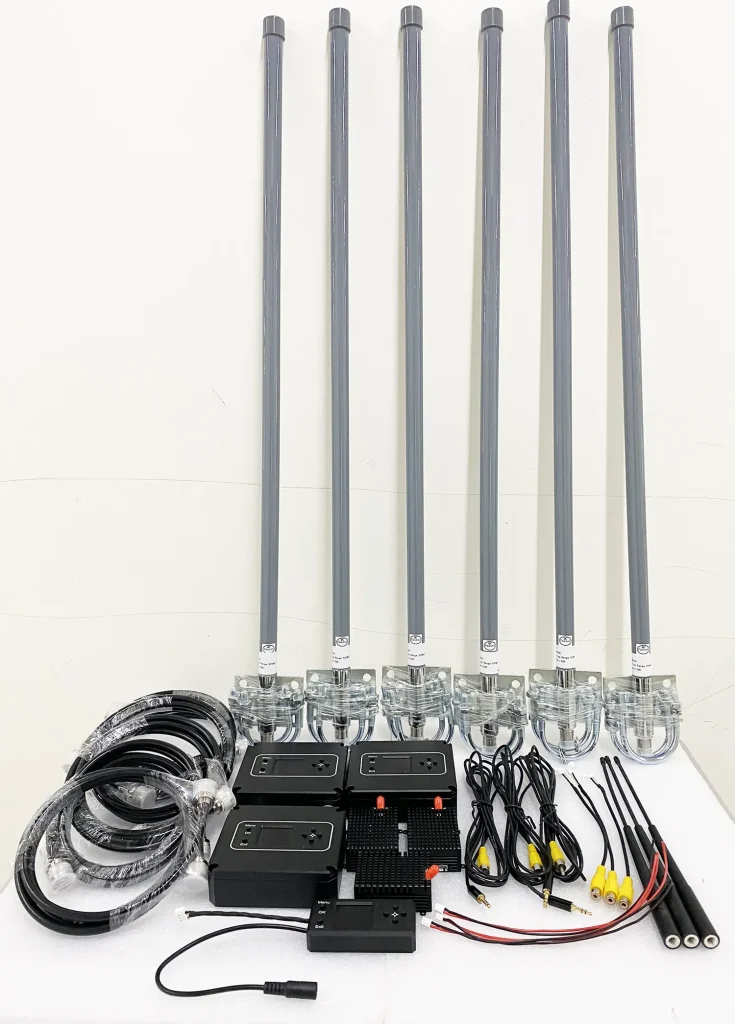

3 Σύνολο πομπών κάμερας FPV με ένα επιπλέον εργαλείο διαμόρφωσης παραμέτρων πομπού

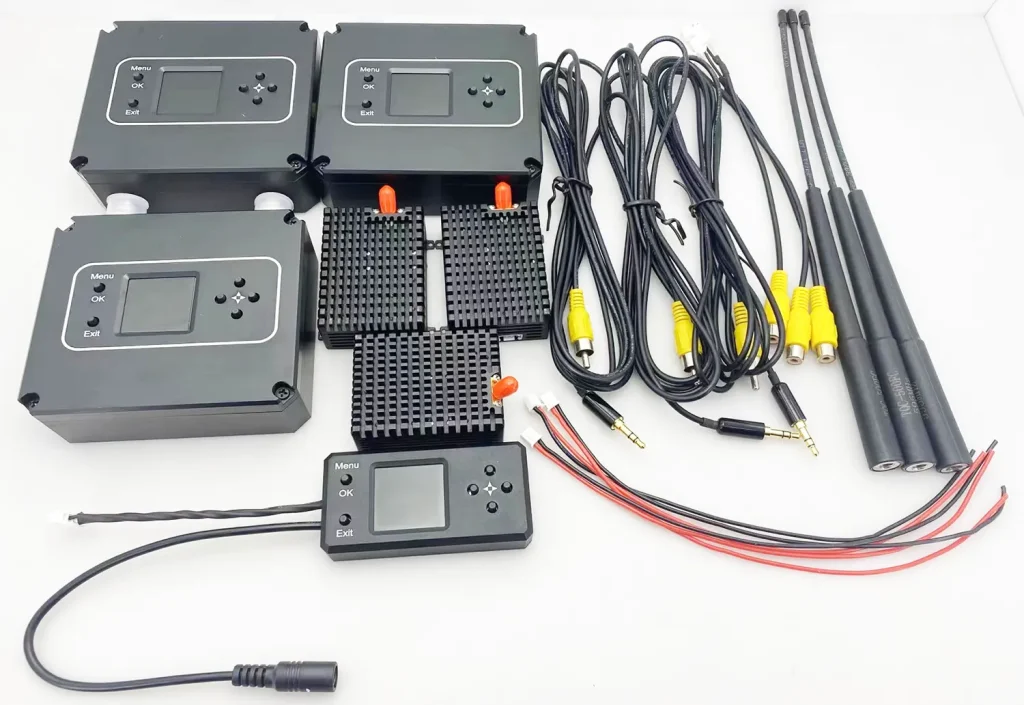

3 Πλήρες σετ του ασύρματου πομπού και του δέκτη βίντεο FPV με μία κεραία TX και δύο κεραίες RX.

Υπάρχουν δύο χαρτοκιβώτια, 40x30x21cm 4kgs και 96x60x12cm 5kgs. Επειδή ο όγκος των δύο χαρτοφυλακίων των αγαθών είναι σχετικά μεγάλος, Η εταιρεία μεταφορών συνήθως χρεώνει 12 κιλό.

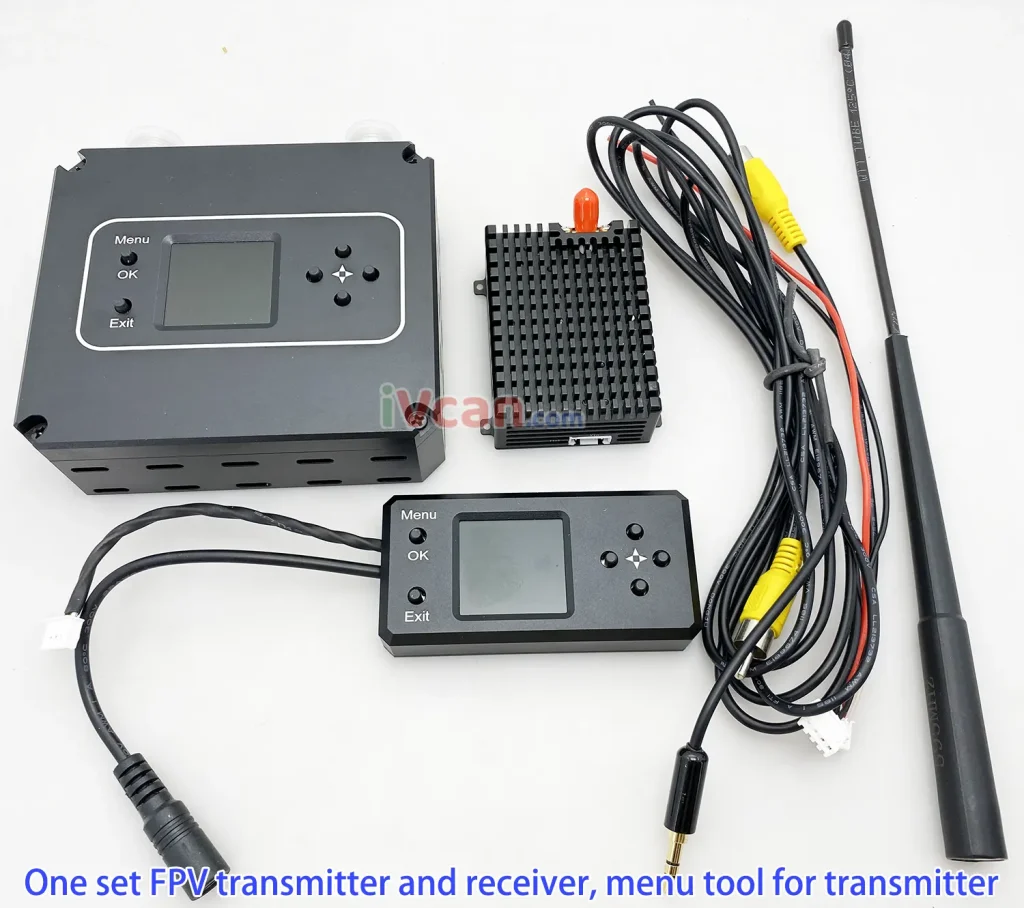

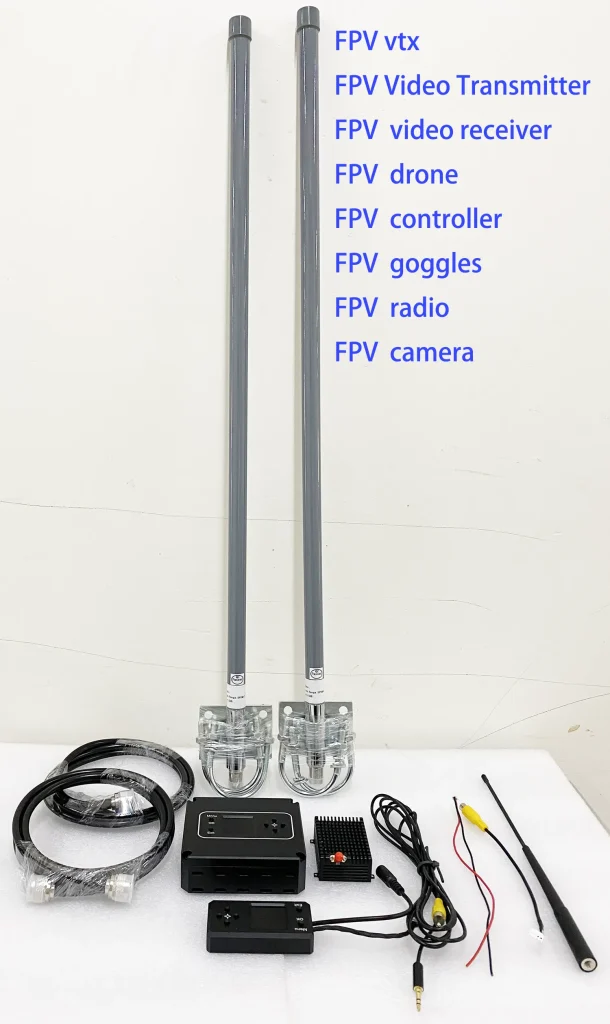

Ένα σύνολο πομπών και δέκτων FPV, με κεραία δέκτη 80cm και εργαλείο παραμέτρων για τον πομπό.

Η ασύρματη μετάδοση βίντεο είναι ένα από τα σημαντικά στοιχεία του FPV. Το FPV σημαίνει όραμα πρώτου προσώπου. Για να συνειδητοποιήσετε την άποψη του αεροσκάφους πρώτου προσώπου, Είναι απαραίτητο να χρησιμοποιήσετε το σύστημα ασύρματης μετάδοσης βίντεο για τη μετάδοση του ζωντανού βίντεο από την κάμερα FPV πίσω στα γυαλιά/οθόνη του πιλότου.

Από την άποψη της λειτουργίας μετάδοσης, Η ασύρματη μετάδοση βίντεο χωρίζεται κυρίως σε δύο τύπους, Το ένα είναι αναλογική μετάδοση βίντεο, Και το άλλο είναι η ψηφιακή μετάδοση βίντεο.

Η αναλογική μετάδοση βίντεο έχει αναπτυχθεί για μεγάλο χρονικό διάστημα και έχει μεγάλα πλεονεκτήματα όσον αφορά την καθυστέρηση. Η καθυστέρηση είναι χαμηλή, Έτσι χρησιμοποιείται ευρέως σε αγώνες και πτήσης μοτίβων.

Η ψηφιακή μετάδοση βίντεο είναι μια νέα τεχνολογία, με χαμηλή καθυστέρηση, μεγαλύτερη απόσταση μετάδοσης, και σαφέστερες εικόνες με ανάλυση HD.

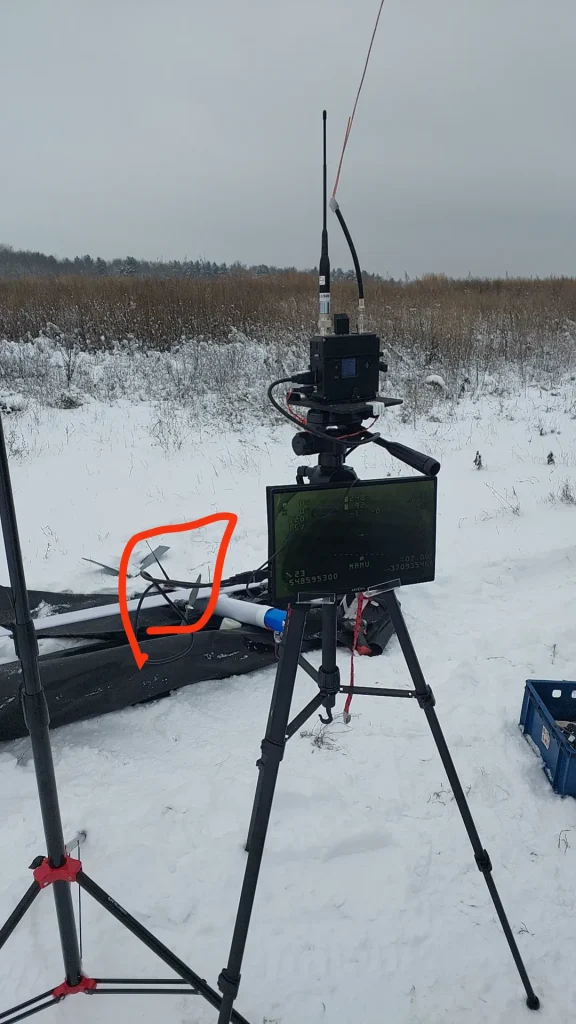

Το ασύρματο σύστημα μετάδοσης βίντεο χωρίζεται κυρίως σε δύο μέρη: το τέλος λήψης και το τέλος μετάδοσης.

Το άκρο μετάδοσης είναι ένας πομπός κάμερας και βίντεο που είναι εγκατεστημένος στο αεροσκάφος. Η κάμερα μετατρέπει τη συλληφθείσα εικόνα σε ένα αναλογικό ή ψηφιακό σήμα και μεταδίδει στον ασύρματο πομπό βίντεο, Και ο πομπός μεταδίδει το σήμα της κάμερας μέσω του ραδιοφώνου.

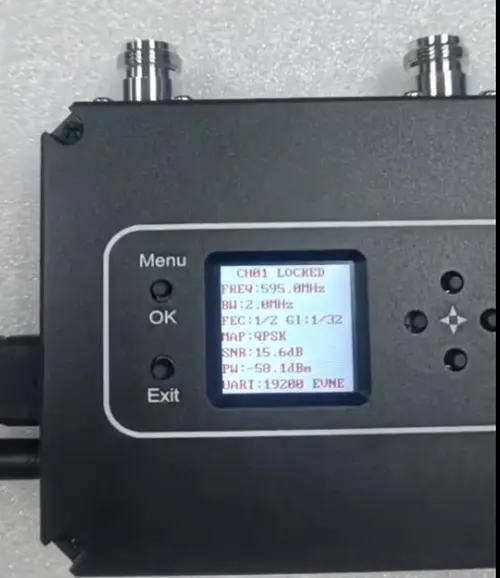

Το άκρο λήψης είναι υπεύθυνο για τη λήψη και την εμφάνιση του σήματος στην οθόνη.

Εάν πρέπει να προσθέσω ένα ρελέ μεταξύ του πομπού και του δέκτη, Υπάρχουν δύο συχνότητες από τον πομπό και τον δέκτη. Μια συχνότητα είναι 860MHz. Ποια συχνότητα μπορώ να επιλέξω για το άλλο?

Συνιστώ να επιλέξετε μια συχνότητα μεταξύ 200MHz-700MHz για να αποφύγετε παρεμβολές.
Προτείνω να προσθέσετε το φίλτρο στο επαναληπτικά, πομποί, και τους δέκτες για τη μείωση των αρμονικών συχνότητας και τις παρεμβολές μεταξύ των συχνοτήτων.

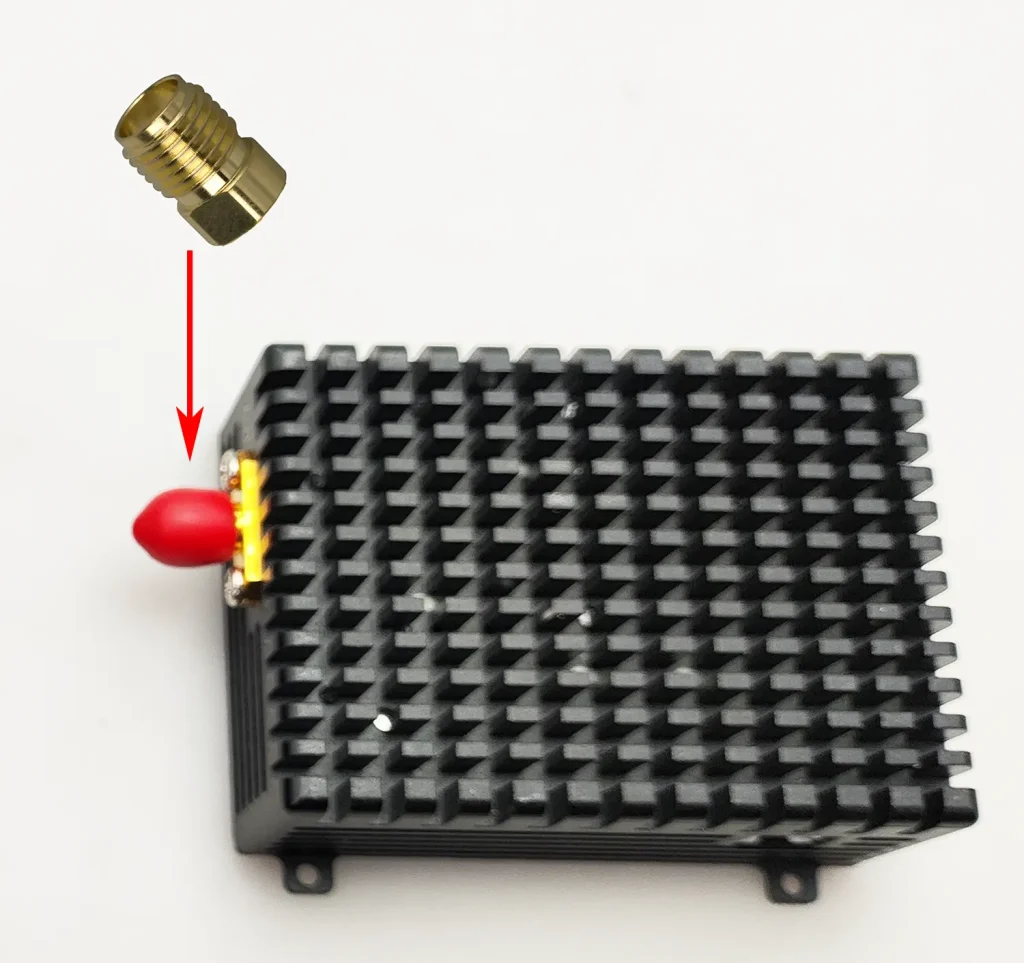

Θα μπορούσατε να αλλάξετε τη θέση της κεραίας RF πομπού από μια λοξή γωνία 45 μοιρών σε επίπεδη γωνία?

Ναί, μπορούμε να το προσαρμόσουμε για εσάς. Πείτε μας κατά την τοποθέτηση της παραγγελίας σας.

Μερικοί άνθρωποι χρησιμοποιούν τις παρακάτω λέξεις -κλειδιά για να μας βρουν:

μετάδοση ενός σήματος βίντεο στο 20 km fpv sfgt ampf 1200 Πομπός βίντεο για FPV

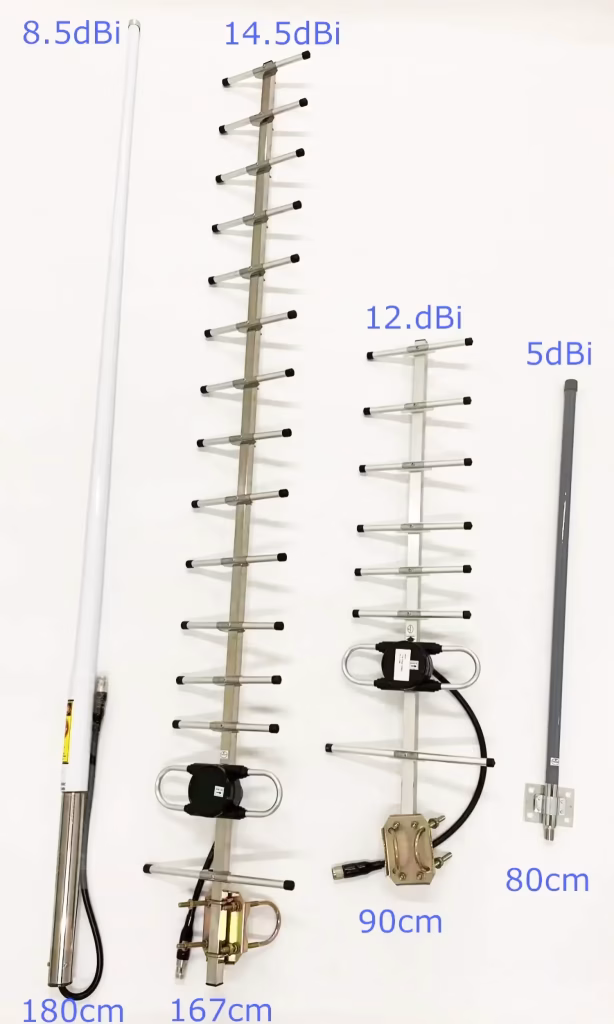

Q: Έχετε μια πρόταση για μια καλή κατευθυντική κεραία που θα λειτουργήσει με αυτόν τον πομπό βίντεο VTX στη ζώνη 595MHz?

ΕΝΑ: Συνιστούμε να χρησιμοποιήσετε το Κατευθυντική κεραία Yagi Εάν η αίτησή σας συμφωνεί.

1. Q: Ποια είναι η μέγιστη απόσταση μετάδοσης του πομπού βίντεο FPV1887?
   ΕΝΑ: υποστηρίζειέως 50 χιλιόμετρα στη γραμμή οράγας (Η) Συνθήκες με τον προεπιλεγμένο ενισχυτή ισχύος 3W (ΡΑ) 13.
2. Q: Ποια είναι η καθυστέρηση από άκρο σε άκρο αυτής της ενότητας?
   ΕΝΑ: Έχει η ίδια η ασύρματη μετάδοση75ms λανθάνουσα κατάσταση, με συνολική καθυστέρηση από άκρο σε άκροκάτω από 120ms-Ideal για έλεγχο FPV σε πραγματικό χρόνο.
3. Q: Υποστηρίζει κρυπτογράφηση για ασφαλείς ροές βίντεο?
   ΕΝΑ: Ναί, ΧρησιμοποιείΨηφιακή κρυπτογράφηση AES128-bit, Πρόληψη της μη εξουσιοδοτημένης πρόσβασης σε αντίθεση με τους αναλογικούς πομπούς
4. Q: Ποια μορφή κωδικοποίησης βίντεο χρησιμοποιείται?
   ΕΝΑ: H.265 συμπίεση εξασφαλίζει υψηλή απόδοση και σαφή βίντεο SD (720× 480) σε χαμηλά εύρος ζώνης.
5. Q: Υποστηρίζονται οι ζώνες συχνοτήτων?
   ΕΝΑ: Προσαρμόσιμο μεταξύ170-860MHz (προεπιλογή 595MHz), επιτρέποντας τη συμμόρφωση με συγκεκριμένες περιοχές. Άλλες συχνότητες μπορούν επίσης να προσαρμοστούν σύμφωνα με τις απαιτήσεις του έργου σας.

6. Q: Πώς βελτιώνει το στενό εύρος ζώνης 2MHz?
   ΕΝΑ: Μειώνοντας το εύρος ζώνης RF σε2MHz/QPSK, Η λήψη ευαισθησίας φτάνει-98dBm-7dB υψηλότερα από τα πρότυπα μοντέλα, διπλασιασμός της απόστασης μετάδοσης και ενίσχυση της αντι-παρεμβολής.
7. Q: Είναι κατάλληλο για μη ορατό (NLOS) περιβάλλον?
   ΕΝΑ: Ναί, διαμόρφωσης COFDM παρέχει ισχυρές δυνατότητες περίθλασης, Διατήρηση σταθερού βίντεο σε αστικές/παρεμποδισμένες περιοχές.
8. Q: Γιατί να επιλέξετε αυτό πάνω από αναλογικούς πομπούς?
   ΕΝΑ: Ψηφιακές προσφορές COFDMανώτερη διείσδυση, κρυπτογράφηση, και σταθερότητα εναντίον. Η ευπάθεια του αναλογικού στην παρέμβαση και την παρακολούθηση.
9. Q: Μπορεί να χειριστεί UAV υψηλής ταχύτητας?
   ΕΝΑ: Βελτιστοποιημένο για οχήματα κάτω120km / h. Για ταχύτερα αεροσκάφη (>120km / h), Η καθυστέρηση μπορεί να επηρεάσει την ανταπόκριση στον έλεγχο.
10. Q: Ποιο είναι το εύρος θερμοκρασίας λειτουργίας?
    ΕΝΑ: Δοκιμάστηκε από-40°C έως 85 °C, με κέλυφος ψύκτου αλουμινίου για θερμική διαχείριση. Εάν η θερμοκρασία είναι πολύ υψηλή, Το βίντεο του δέκτη θα παγώσει και ο πομπός θα εισάγει αυτόματα τη λειτουργία προστασίας.

11. Q: Ποιο είναι το μέγεθος και το βάρος για την ολοκλήρωση του UAV?
    ΕΝΑ: Ολόκληρη η μονάδα ζυγίζει<100σολ (μητρική πλακέτα: 50× 35 × 10mm; πλήρης συναρμολόγηση: 67× 48 × 23mm), Κρίσιμο για ευαίσθητα σε βάρος drones.
12. Q: Τι παροχή ρεύματος απαιτείται?
    ΕΝΑ: 12-16,8V, 3Μια εισροή (π.χ., 4S Lipo μπαταρία). Για ανάγκες χαμηλότερης ισχύος, Το PA μπορεί να υποβαθμιστεί σε 1W/2W.
13. Q: Πώς να διαλυθείτε τη θερμότητα χωρίς ροή αέρα?
    ΕΝΑ: Τοποθετήστε τον πομπό σε μεταλλικές επιφάνειες μεθερμική πάστα. Το σφραγισμένο κέλυφος αλουμινίου λειτουργεί ως ψύκτρα.
14. Q: Μπορώ να το χρησιμοποιήσω με κάμερες HDMI?
    ΕΝΑ: Οχι. υποστηρίζειΜόνο αναλογικές κάμερες CVBS (720Π) Για να ελαχιστοποιήσετε την καθυστέρηση. Για HDMI, Χρησιμοποιήστε μοντέλα όπως COFDM-908T.
15. Q: Περιλαμβάνει κεραίες?
    ΕΝΑ: Ναί, με45° -angled κεραίες Βελτιστοποιημένο για δυναμική πτήσης FPV. Διατίθενται προσαρμοσμένα μήκη/διαμορφώσεις.

16. Q: Μπορώ να ρυθμίσω την ισχύ εξόδου PA?
    ΕΝΑ: Ναί, επιλέγω1W, 2W, 3W, ή 4W Δεν. Το προεπιλεγμένο 3W υποστηρίζει 50 χιλιόμετρα; Το χαμηλότερο PAS επεκτείνει τη διάρκεια ζωής της μπαταρίας.
17. Q: Πώς να τροποποιήσετε τις ρυθμίσεις εύρους ζώνης RF ή κρυπτογράφησης?
    ΕΝΑ: Χρήση αΠίνακας εργαλείων διαμόρφωσης (Πωλείται ξεχωριστά) Για να ρυθμίσετε το εύρος ζώνης (2M / - 6m / 8m), Πλήκτρα AES128, ή εξασθένηση του PA.
18. Q: Είναι προσαρμόσιμη η πόλωση της κεραίας?
    ΕΝΑ: Ναί, ζευγαρώνωΚεραίες LHCP/RHCP (π.χ., Carbon Matchstick Truerc) για συνέπεια σήματος.
19. Q: Μπορώ να ζητήσω μη τυποποιημένες συχνότητες?
    ΕΝΑ: Ναί, 170-860MHz συγκροτήματα μπορεί να είναι εγκατεστημένο στο εργοστάσιο για εξειδικευμένες εφαρμογές.
20. Q: Υποστηρίζει συστήματα ρελέ για εκτεταμένο εύρος?
    ΕΝΑ: Ναί, Δημιουργήστε επαναλήπτες χρησιμοποιώντας διπλούς πομποδέκτες. Χρήση800MHz για TX → ρελέ και 300MHz για ρελέ → RX Για να αποφύγετε παρεμβολές.

21. Q: Είναι κατάλληλο για βιομηχανικά αεροσκάφη μεγάλης εμβέλειας?
    ΕΝΑ: Απολύτως. ο50εμβέλεια χιλιομέτρων, Αξιοπιστία COFDM, και κέλυφος με βαθμολογία IP Κάντε το ιδανικό για παρακολούθηση/επιθεώρηση.
22. Q: Μπορεί να χρησιμοποιηθεί σε αγωνιστικά αεροσκάφη?
    ΕΝΑ: Περιορισμένη κατά βάρος και λανθάνουσα κατάσταση. Για αγωνιστικά μεγάλα και ποιοτικά βίντεο, είναι κατάλληλο.
23. Q: Πώς εκτελεί σε γεμάτα περιβάλλοντα RF?
    ΕΝΑ: Στενό εύρος ζώνης 2MB Μειώστε την παρέμβαση. Προσθέστε προαιρετικά φίλτρα διέλευσης ζώνης για θορυβώδεις περιοχές.
24. Q: Είναι συμβατό με το Betaflight OSD?
    ΕΝΑ: Ναί, Ενσωματώνεται με το Betaflight για επικάλυψη τηλεμετρίας σε πραγματικό χρόνο.

25. Q: Πώς το FPV1887 υπερβαίνει το COFDM-912T?
    ΕΝΑ: Χαμηλότερη καθυστέρηση (120Κα VS. 400Κυρία), μικρότερο μέγεθος (80G VS. βαρύτερος), και εύρος ζώνης 2MHz (εναντίον. 6MHz) Ενεργοποίηση μεγαλύτερης εμβέλειας και χαμηλότερης χρήσης πόρων.
26. Q: Γιατί είναι ελαφρύτερο από παρόμοιες μονάδες TX μεγάλης εμβέλειας?
    ΕΝΑ: ΠροχωρημένοςΗ διαμόρφωση COFDM μειώνει την πολυπλοκότητα του PCB, Και το κέλυφος αλουμινίου ελαχιστοποιεί το βάρος κατά τη θωράκιση.
27. Q: Σε σύγκριση με τα συστήματα DJI HD, Ποιες είναι οι αντισταθμίσεις?
    ΕΝΑ: Το FPV1887 προσφέρει FPV μεγαλύτερη εμβέλεια και χαμηλότερο κόστος Αλλά μόνο το βίντεο SD. Το DJI παρέχει ποιότητα βίντεο HD σε μικρότερες αποστάσεις. Το DJI υποστηρίζει επίσης την κάρτα 4K TF για εγγραφή βίντεο.

28. Q: Τι γίνεται αν ο πομπός υπερθερμαίνεται?
    ΕΝΑ: Αυτόματα θρόμβοι στο>100ΝΤΟ για την προστασία των εξαρτημάτων. Προσθέστε πτερύγια ψύξης ή τρύπες ροής αέρα εάν δεν απαιτείται στεγανοποίηση.
29. Q: Πώς να ενημερώσετε το υλικολογισμικό ή να διαμορφώσετε τις ρυθμίσεις?
    ΕΝΑ: Χρησιμοποιήστε τοΕργαλείο διαμόρφωσης παραμέτρων (προαιρετικός) μέσω μικροκεπίσεως ή σειριακής διασύνδεσης.
30. Q: Περιλαμβάνονται οι ενότητες δέκτη?
    ΕΝΑ: Περιλάμβανε τον δέκτη, υποστηρίζεικεραίες διπλής διανομής (70× 80 × 15mm) για βέλτιστη παραλαβή σήματος.

31. Q: Πώς να ελαχιστοποιήσετε τις παρεμβολές σε αστικά περιβάλλοντα με πυκνό θόρυβο RF?
    ΕΝΑ: Χρήσηστενό εύρος ζώνης 2MHz σε συνδυασμόΟι πολωμένες κεραίες LHCP/RHCP Για να μειώσετε την παραμόρφωση πολλαπλών διαδρομών. Προσθέστε προαιρετικά φίλτρα ζώνης για 170-860MHz Sub-bands.
32. Q: Υποστηρίζει τη συχνότητα που αντισταθμίζει την αντι-jamming?
    ΕΝΑ: Οχι.
33. Q: Μπορεί να συνυπάρχει με 5.8GHz Analog VTXs στο ίδιο drone?
    ΕΝΑ: Δεν συνιστάται.

34. Q: Ποιο είναι το όριο λειτουργικού υψομέτρου για αυτόν τον πομπό?
    ΕΝΑ: Δοκιμάστηκε μέχρι5,000 μέτρα ASL. Η μειωμένη πυκνότητα αέρα επηρεάζει ελάχιστα την απόδοση COFDM, Αλλά η διάθλαση σήματος εξασθενεί άνω των 3.000 μέτρων.
35. Q: Πώς να αποτρέψετε τη ζημιά συμπύκνωσης σε περιβάλλοντα υψηλής υγρασίας?
    ΕΝΑ: οκέλυφος αργιλίου Λειτουργεί ως φραγμός ψήφου και υγρασίας. Για τροπική χρήση, Εφαρμόστε συμμορφωτική επικάλυψη σε αρθρώσεις PCB και συνδετήρες SMA.
36. Q: Μπορεί να αντέξει τις δονήσεις από βενζίνη UAV?
    ΕΝΑ: Ναί, αδιάβροχο σχέδιο και τα συγκολλημένα εξαρτήματα περνούν δοκιμές δόνησης MIL-STD-810G. Τοποθετήστε με σιλικόνη grommets για κινητήρες >15,000 Στροφές.

37. Q: Σε σύγκριση με το Walksnail Avatar V3, που είναι καλύτερο για πτήσεις 50km+?
    ΕΝΑ: Το FPV1887 υπερέχει στοεύρος (50KM VS. 4km) καιαπόδοση ρεύματος (3W VS. 500mW), Αλλά το Walksnail προσφέρει βίντεο HD σε λανθάνουσα κατάσταση 27ms για αγώνες μικρής εμβέλειας.
38. Q: Γιατί να επιλέξετε αυτό το DJI O3 Air Unit για βιομηχανικές επιθεωρήσεις?
    ΕΝΑ: Το FPV1887 παρέχειμεγαλύτερη εμβέλεια (50KM VS. 4km), χαμηλότερο κόστος, καιπροσαρμόσιμες συχνότητες για μη ορατούς ιστότοπους, Ενώ το DJI προσφέρει βίντεο 1080p με υψηλότερη λανθάνουσα κατάσταση.
39. Q: Πώς συγκρίνεται η ικανότητά του κατά του jamming με δορυφορικούς συνδέσμους OQPSK?
    ΕΝΑ: COFDM's2Δ Διαδίδοντας ανθεκτικότητα ξεπερνά το OQPSK σε επίγεια περιβάλλοντα πολλαπλών διαδρομών, Αλλά το OQPSK είναι ανώτερο για τη δορυφορική επικοινωνία με την αποζημίωση Doppler.

40. Q: Μπορεί να καταγράφει βίντεο τοπικά σαν μονάδα Air DJI?
    ΕΝΑ: Οχι. Για εγγραφή, ζευγάρι με εξωτερικόΚάμερα δράσης HD μέσω αναλογικής εξόδου CVBS. Η εγγραφή στο σκάφος θα αυξήσει την καθυστέρηση.
41. Q: Πώς να ενσωματώσετε δεδομένα τηλεμετρίας (GPS, τάση μπαταρίας) στην τροφοδοσία βίντεο?
    ΕΝΑ: Συνδεθείτε σε ελεγκτές πτήσης (Betaflight/inav) μέσω του UART. ΧρήσηΚωδικοποιητής MFD Teleflypro Για επικάλυψη OSD σε κανάλια βίντεο/ήχου.

42. Q: Ποια είναι η ελάχιστη χωρητικότητα μπαταρίας για αποστολή μετ 'επιστροφής 50 χιλιομέτρων?
    ΕΝΑ: Για 2 κιλά UAV, 4S 10.000mah lipo. Το VTX καταναλώνει ~ 15W (3W PA + 2Στο COFDM). Χρήση 80% περιθώριο μπαταρίας για ασφάλεια.
43. Q: Μπορούν οι ηλιακοί συλλέκτες να τροφοδοτήσουν αυτόν τον πομπό κατά τη διάρκεια πτήσεων μακράς ενότητας?
    ΕΝΑ: Ναί, Εάν συνδυάζεται με ένα12V ρυθμιστής DC-DC. Η ηλιακή είσοδος πρέπει να διατηρεί ≥13V υπό φορτίο; Προτείνετε 50W πάνελ για μεσαίου μεγέθους UAV.

44. Q: Περιλαμβάνεται η πιστοποίηση FCC/CE για προσαρμοσμένες συχνότητες?
    ΕΝΑ: Το εργοστάσιο παρέχειFCC ID/Τι έγγραφο για προεπιλογή 595MHz. Για άλλες μπάντες (π.χ., 433MHz), Οι χρήστες πρέπει να υποβάλουν αίτηση για τοπική αδειοδότηση ραδιοφώνου.
45. Q: Η κρυπτογράφηση AES128 συμμορφώνεται με τα πρότυπα στρατιωτικών δεδομένων?
    ΕΝΑ: Ναί, αν δεν ήτανΤαξινομημένες επικοινωνίες, Προσθέστε μια εξωτερική μονάδα AES256 μέσω της θύρας επέκτασης UART.

46. Q: Το βίντεο παγώνει στα 20 χιλιόμετρα παρά τις συνθήκες LOS. Πώς να διαγνώσετε?
    ΕΝΑ: Ελεγχος:
    • Κεραία SWR (πρέπει να είναι ≤1,5)
    • Θερμοκρασία PA (>80° C Πυροβολεί δύναμη)
    • Ποικιλομορφία δέκτη (Χρησιμοποιήστε δύο κεραίες σε γωνίες 90 °)
47. Q: Γιατί το OSD εξαφανίζεται κατά διαστήματα?
    ΕΝΑ: Προκαλείται από τάση, αιχμές τάσης >16.8V. Προσθέστε έναν γραμμικό ρυθμιστή 12V ή ένα buffer πυκνωτή για να σταθεροποιήσετε τα σήματα OSD Betaflight.

48. Q: Μπορεί να χρησιμοποιηθεί για σμήνη drone?
    ΕΝΑ: Οχι, Μόνο σημείο υποστήριξης σε μοντέλο σημείου. (ένας πομπός και ένας δέκτης).
49. Q: Είναι κατάλληλο για συστήματα counter-UAV όπως το FPV Killer?
    ΕΝΑ: Ναί. Τουπροαιρετικός βαθμός απόστασης αντιστέκεται στην αεροπειρατεία, και το στενό εύρος ζώνης περιπλέκει την εμπλοκή.
50. Q: Πώς να προσαρμόσετε αυτό για υποβρύχιο FPV?
    ΕΝΑ: Αντικαταστήστε τις κεραίες με30CM αδιάβροχο μαστίγιο. Η εμβέλεια πέφτει σε 1-2χλμ στο θαλασσινό νερό; Χρησιμοποιήστε τη ζώνη 170MHz για καλύτερη διείσδυση.
