এই ট্রান্সমিটারের পাওয়ার সাপ্লাই এবং ব্যাটারি দুটোই থাকে 3A@28V. স্বাভাবিক সময়ে, আমরা পরীক্ষার জন্য যে ব্যাটারি ব্যবহার করেছি তা হল 7AH, এটি 2 ~ 4 ঘন্টা কাজ করতে পারে. আপনি যদি 15AH চার্জেবল ব্যাটারি কিনবেন, এটি প্রায় 4 ~ 8 ঘন্টা একটানা কাজ করতে পারে.

সহজে ওয়েব UI প্যারামিটারে ফ্রিকোয়েন্সি পরিবর্তন করা নয়, ফ্রিকোয়েন্সি পরিবর্তন করার পরে, এটির ভিতরে পাওয়ার অ্যামপ্লিফায়ার এবং একই ফ্রিকোয়েন্সি ট্রান্সমিটার এবং রিসিভার অ্যান্টেনা পরিবর্তন করতে হবে. তাই ক্রেতাকে নিশ্চিত করতে হবে যে ডেলিভারির আগে আপনার কোন ফ্রিকোয়েন্সি প্রয়োজন. অ্যান্টেনা এই ফ্রিকোয়েন্সি অনুযায়ী কাস্টমাইজ করা হয়.

আরএফ তারের বিষয়ে, আমাদের ইঞ্জিনিয়ার সুপারিশ করেন না যে আপনি এটি এতক্ষণ ব্যবহার করেছেন. এক মিটার RF তারের জন্য 0.5dB হ্রাস করা হবে. জন্য 3 মিটার আরএফ তারের, সংকেত শক্তি 1.5dB দ্বারা হ্রাস করা হবে.
যাতে দীর্ঘ দূরত্ব সমর্থন, এর চেয়ে কম আরএফ ক্যাবল ব্যবহার করাই ভালো 1 মিটার?
আসলে, ট্রান্সমিটার খুব ছোট, ট্রান্সমিটার থেকে ট্রান্সমিটার অ্যান্টেনার অল্প দূরত্ব রাখা ভালো. ক্যামেরা থেকে ট্রান্সমিটারে ট্রান্সমিটার এবং ইথারনেট তারের জন্য পাওয়ার সাপ্লাই ক্যাবল দীর্ঘ হতে পারে কারণ আরএফ তারের মতো কোনো ক্ষতি নেই.

হাঁ, ডিফল্ট ভিডিও ইনপুট হল IP RJ45 ইথারনেট পোর্ট, যদি তোমার ক্যামেরা HDMI বা SDI বা AHD, এই সমস্যার সমাধান করার জন্য শুধু একটি ছোট এনকোডার বক্স. নীচের মডেল চেক করুন.

1. যদি আপনার এলাকায় একটি DVB-T বা DVB-T2 ডিজিটাল টেলিভিশন সংকেত থাকে, দ্য টিভি ফ্রিকোয়েন্সি রেঞ্জ হল 170-860Mhz, এটি 800Mhz সহ রয়েছে, তাই 1.4G বেছে নিন ভালো.
2. কারণ জিপিএস অ্যান্টেনা জিপিএস সিগন্যাল গ্রহণ করে এবং ড্রোনের জিপিএস দিক উপরে থাকে, আমাদের ট্রান্সমিটার অ্যান্টেনা মাটিতে সংকেত পাঠাতে নিচে নির্দেশ করছে. ফলে, GPS-এ 1.4G ফ্রিকোয়েন্সি প্রভাব নগণ্য.

প্যাকেজ আকার হয় 125 এক্স 23 x 11 সেমি. মোট ওজন：3.72কেজি， ভলিউম ওজন：7.5কেজি

এখানে সম্পূর্ণ সেট ছবি.

ফ্রিকোয়েন্সি হপিং সংক্রান্ত, প্রকৌশলী আপনার জন্য কিছু পরামর্শ আছে.

1. যেহেতু সিস্টেম ফ্রিকোয়েন্সি পরিসীমা 20Mb, যদি আপনার ব্যান্ডউইথ 20Mb বেছে নেওয়া হয়, তারপর এটা লাফানো যাবে না (শুধুমাত্র একটি পয়েন্ট). যদি ব্যান্ডউইথ 10Mb বেছে নেওয়া হয়, তাহলে আপনার কাছে দুই পয়েন্ট আছে, যদি ব্যান্ডউইথ 5Mb বেছে নেওয়া হয়, তারপর আপনি আছে 4 হপ করার জন্য পয়েন্ট.
2. যদি 1410Mhz জ্যাম হয়ে থাকে, তারপর 1420Mhzও জ্যাম হয়ে গেছে, যেহেতু ফ্রিকোয়েন্সি খুব কাছাকাছি.
3. যখন হুপিং ফ্রিকোয়েন্সি, ডেটা বা ভিডিও ট্রান্সমিশন সংযোগ বিচ্ছিন্ন করা হবে, এবং আপনার ভিডিও হিমায়িত করা হবে.
4. স্বাভাবিক সময়ে, এটা hopping না নির্বাচন করা ভাল.
5. যদি আপনার সংক্রমণ দূরত্ব 15 ~ 22 কিলোমিটারের কম হয়, তারপর আমাদের কাছে বেছে নেওয়ার জন্য আরেকটি বিকল্প আছে, ফ্রিকোয়েন্সি 110Mb আছে, এবং এমনকি যদি আপনি 20Mb ব্যান্ডউইথ বেছে নেন, ইহা ছিল 5 ফ্রিকোয়েন্সি হপিংয়ের জন্য বেছে নেওয়ার জন্য পয়েন্ট.

RSSI ওয়্যারলেস লিঙ্ক স্ট্যাটাস ডেটা গ্রাহকদের প্রয়োজন (যেমন ফ্লাইট কন্ট্রোলার) এটি পেতে ম্যানুয়ালি AT কমান্ড পাঠাতে. এটি দুটি উপায়ে প্রাপ্ত করা যেতে পারে:

1. UART3 কনফিগার করুন (ডেটা পোর্ট 3য়) একটি AT কমান্ড সিরিয়াল পোর্ট হিসাবে, এবং তারপর UART3 এর মাধ্যমে AT কমান্ড পাঠান (D3) অর্জন. https://ivcan.com/change-d3-from-transparent-serial-port-to-at-command/
2. ফার্মওয়্যার সংস্করণ আপডেট করুন 1.5.1 অথবা উপরে, যাতে গ্রাহকরা ওয়্যারলেস স্ট্যাটাস পেতে AT কমান্ড পাঠাতে TCP-এর মাধ্যমে অ্যাক্সেস করার জন্য ভিতরে একটি অতিরিক্ত TCP সার্ভার থাকবে.
3. ওয়্যারলেস সংযোগের অবস্থা নির্দেশ করতে LED আলো ব্যবহার করা হয় (উদাহরণ স্বরূপ, যদি বেতার লিঙ্ক সংযোগ বিচ্ছিন্ন হয়, আলো নিভে যাবে), এবং গ্রাহকের ফ্লাইট নিয়ন্ত্রণকে অবহিত করার জন্য কোনও ডেডিকেটেড বাহ্যিক পিন নেই.

অথবা দেখুন UART AT কমান্ড তালিকা এখানে.

অথবা দেখুন https://ivcan.com/how-to-get-the-rssi-and-snr-on-the-drone-transmitter/

1. আমাদের ওয়্যারলেস ভিডিও ট্রান্সমিশনের সিরিয়াল পোর্ট স্বচ্ছ, এবং ফ্লাইট কন্ট্রোলারে সক্রিয়ভাবে কোনো ডেটা পাঠানো হয় না. এটি গ্রাউন্ড স্টেশন দ্বারা নিয়ন্ত্রিত হয়.
2. এটি ব্যর্থতা কমান্ড প্রেরণ করবে না, কিন্তু আপনি সিগন্যাল ইন্ডিকেটর থেকে লিঙ্ক স্ট্যাটাস লাইট দেখতে পারেন.
3. এখানে লিঙ্ক স্ট্যাটাস সিগন্যাল শক্তি নির্দেশক মানে
   1. অনুজ্জ্বল: ইঙ্গিত করে যে মডিউলটির বেতার লিঙ্ক সংযুক্ত নয়
   2. লাল: ইঙ্গিত করে যে মডিউলটির বেতার লিঙ্ক সংযুক্ত করা হয়েছে, কিন্তু বেতার সংকেত শক্তি খুব দুর্বল
   3. কমলা: ইঙ্গিত করে যে মডিউলটির বেতার লিঙ্ক সংযুক্ত করা হয়েছে, এবং বেতার সংকেত শক্তি মাঝারি
   4. সবুজ: ইঙ্গিত করে যে মডিউলটির বেতার লিঙ্ক সংযুক্ত করা হয়েছে, এবং বেতার সংকেত শক্তি খুব শক্তিশালী
4. আমরা বুঝতে পারি যে আপনি এই ফাংশন আশা করি, যদি উড়োজাহাজ ফ্লাইটের সময় সিগন্যাল হারায় তবে এটি বাড়িতে ফিরে আসবে না কারণ ফ্লাইট কন্ট্রোলার বুঝতে পারবেন না যে rc লিঙ্কটি হারিয়ে গেছে.
5. আপনি লিঙ্ক স্ট্যাটাস LED আলো দেখতে হবে, যদি এটি কমলা বা লাল হয়, আপনি আগে থেকে প্লেন ফিরে নিয়ন্ত্রণ করা উচিত.
6. এছাড়াও আপনি নীচের উইন্ডোতে RSSI পেতে পারেন

আপগ্রেড ফার্মওয়্যার সেটপ চেক করুন, নীচের লিঙ্কে সর্বশেষ আপগ্রেড ফার্মওয়্যার ডাউনলোড করুন.

https://ivcan.com/how-to-upgrade-the-latest-firmware-of-the-wireless-video-transmitter-and-receiver

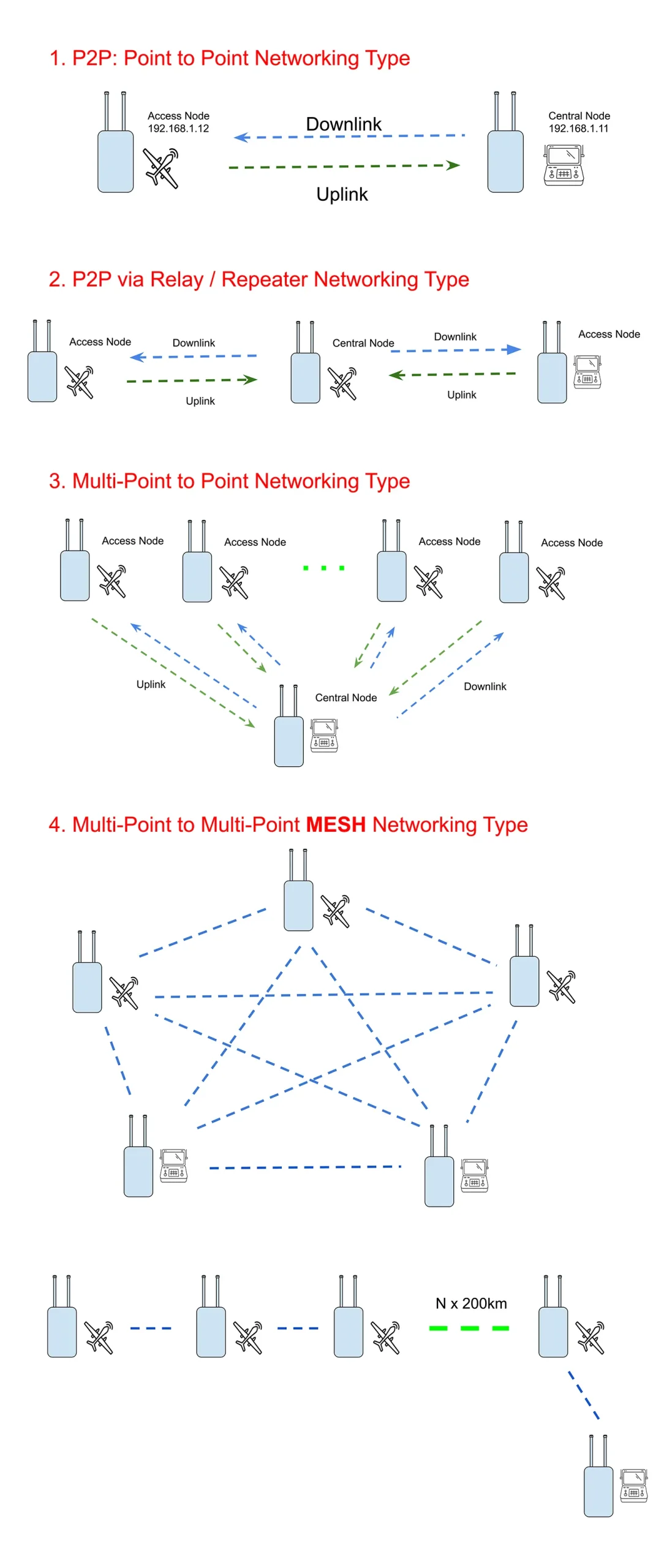

স্বাভাবিক ব্যবহারে, ট্রান্সমিটার হিসাবে একটি নোড, রিসিভার হিসাবে অন্য নোড. আপনি দীর্ঘ পরিসীমা বা একটি পর্বত চূড়া উপর সমর্থন প্রয়োজন হলে, নিচের ছবির মত, হাঁ, অনুগ্রহ করে রেপ্টার হিসাবে 3য় নর্ড কিনুন.
আপনাকে কেবল 3য় নোডটি মাঝখানে রাখতে হবে এবং 3য় নোডটিকে একটি 2D3U সেট করতে হবে তারপর ঠিক আছে.

কিভাবে 2D3U হতে 3য় নোড সেট করবেন?

AT কমান্ড দিয়ে সেট করুন:
এ+cfun=0
^dstc=0 এ
at+cfun=1
অপারেশন পরে লিঙ্ক ডিভাইস পুনরায় আরম্ভ করুন

ওয়েব UI প্যারামিটার ম্যানেজমেন্ট পৃষ্ঠা এবং ডিবাগ বিভাগে,

AT কমান্ড

ইনপুট AT^DGMR?

ফল পেলেই হয় 6602, তারপর এটা 15কিমি সংস্করণ.

ফল পেলেই হয় 6603, তারপর এটা 30কিমি সংস্করণ.

4কে ভিডিও সমর্থিত.
4কে ভিডিও স্ট্রীমে সাধারণত 8Mbps এর বেশি থাকে, এবং 1080P ভিডিওতে সাধারণত 2M এর বেশি থাকে, তাই 4K ভিডিও ট্রান্সমিট করার সময় আমাদের ওয়্যারলেস ভিডিও ট্রান্সমিশনের দূরত্ব 1080P এর চেয়ে কম হবে.

এক কথায়, ভিডিওর সংজ্ঞা তত বেশি, সংক্রমণ দূরত্ব কম.
ভিডিও কম্প্রেশন ছোট, এবং সংক্রমণ দূরত্ব আরও দূরে সমর্থিত.

ভিডিও ট্রান্সমিশন প্রক্রিয়ার মধ্যে, যদি ডেটা ক্ষতি হয়, ছবি মোজাইক বা স্থবিরতা প্রদর্শিত হবে, হিমায়িত এবং অন্যান্য ঘটনা.

ওয়্যারলেস লিঙ্ক লেভেলে সীমিত সংখ্যক রিট্রান্সমিশন থাকবে (অবশ্যই, পরিস্থিতি ভাল না হলে ডেটা ত্রুটিও ঘটবে). শেষের উপরের স্তরের অ্যাপ্লিকেশনটি এটি সম্পর্কে সচেতন হবে না, বা এটি প্রেরককে পুনরায় প্রেরণ করতে বলবে না.

দূরত্ব বাড়ানোর পর একটি নির্দিষ্ট পয়েন্টে ওয়্যারলেস লিঙ্কের সিগন্যাল ভালো না হলে, এবং সবসময় বিট ত্রুটি আছে, এটি সব সময় পুনঃপ্রচার করার জন্য ডিজাইন করা অসম্ভব, যাতে শেষ ব্যবহারকারীর অভিজ্ঞতা খুব খারাপ হবে.

ওয়্যারলেস লিঙ্ক লেয়ারের একটি সীমিত রিট্রান্সমিশন মেকানিজম আছে. আমরা ভিডিও ট্রান্সমিশন স্তরে সংক্রমণের জন্য tcp প্রোটোকল পরীক্ষা করেছি (tcp প্রোটোকলের মাধ্যমে উপরের স্তরে পুনরায় প্রেরণ করার চেষ্টা করা হচ্ছে), কিন্তু পরীক্ষায় দেখা গেছে যে কোন সুস্পষ্ট উন্নতি নেই, এবং এটি অনিয়ন্ত্রিত বিলম্বের দিকে পরিচালিত করবে.

1. বিমানের পাশ দিয়ে যে তাপ উৎপন্ন হয় তা স্থলভাগের তুলনায় অনেক বেশি. যদি ফ্যান চলছে, নিচের ফ্যানের এয়ার ইনলেট এবং আউটলেট আছে কিনা তা পরীক্ষা করুন (তাপের অবস্থান উভয় প্রান্তে ডুবে যায়) অবরুদ্ধ করা হয়
2. এয়ার ইউনিট ট্রান্সমিটারের পাওয়ার সাপ্লাই 24V থেকে 12~18V এ পরিবর্তন করার চেষ্টা করুন (ট্রান্সমিট পাওয়ার কমিয়ে প্রায় 35 ~ 36DB করা হবে)
3. নীচের AT কমান্ড দ্বারা বিমানের ট্রান্সমিট পাওয়ারকে সামান্য কমিয়ে দিন: AT^DSSMTP="23" সেট করার পর রিবুট করুন

প্রশ্ন: এই সেটিংস মডিউল সর্বোচ্চ ক্ষমতা? (24 dBm)

উত্তর: 24dBm হল লিংক মডিউলের সর্বোচ্চ আউটপুট পাওয়ার, এবং PA এর লাভ (প্রায় 14dBm) যোগ করা প্রয়োজন. 24V পাওয়ার সাপ্লাই PA আউটপুটের পর প্রকৃত ট্রান্সমিশন পাওয়ার প্রায় 38dBm.

অগ্রজ সময়: 10 ছোট পরিমাণ অর্ডারের জন্য দিন.

এইচএস কোড: 8517629900

বায়ু ইউনিটের মধ্যে পার্থক্য (প্রেরক) এবং স্থল ইউনিট (গ্রাহক) দুই পয়েন্ট হয়:

একটি হল ডিভাইসের ধরন: বায়ু ইউনিট (প্রেরক) হয় অ্যাক্সেস নোড এবং গ্রাউন্ড ইউনিট (গ্রাহক) হয় কেন্দ্রীয় নোড.

দুই হল ডাউনলিংক এবং আপ লিঙ্কের হার অনুপাত. 30 কিলোমিটারের বেশি, সেরা হার অনুপাত হয় 4:1 অথবা 3:2.

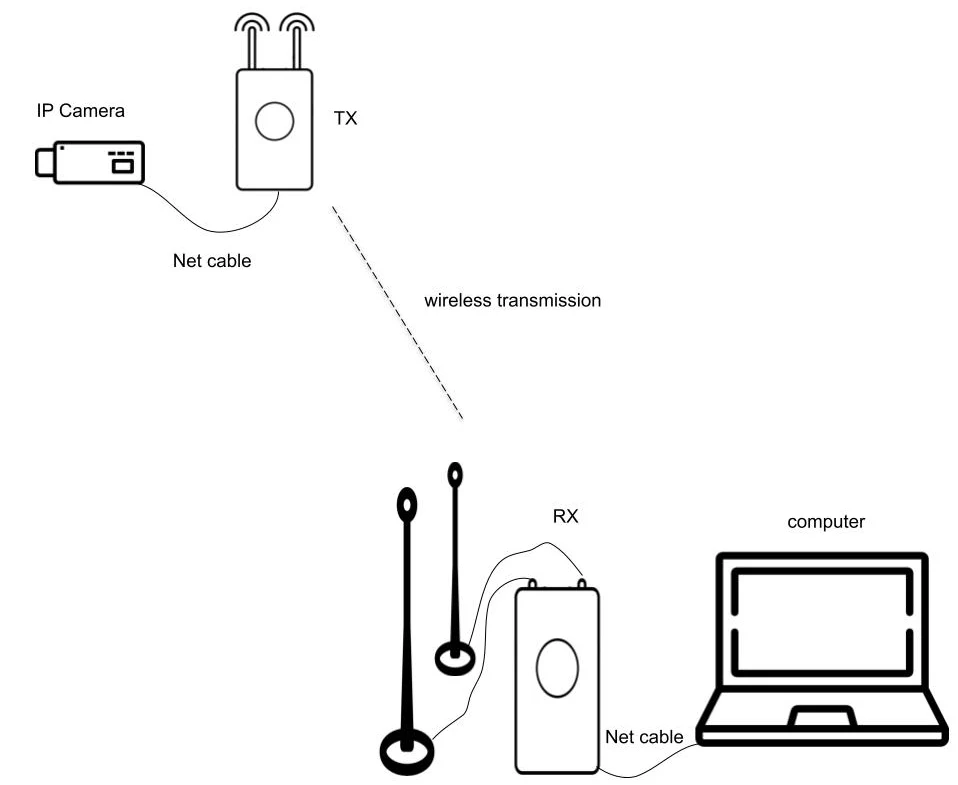

আপনি যদি রিসিভার ইথারনেট কেবলটি সরাসরি কম্পিউটারে সংযুক্ত করতে না চান. তারপর আপনার স্থানীয় নেটওয়ার্কে রিসিভার অ্যাক্সেস করা সহজ নয়.

এখানে আপনার জন্য দুটি সমাধান আছে.

1. PC এর পাশে 192.168.1.x নেটওয়ার্ক সেগমেন্টের IP ঠিকানা যোগ করুন (পিসি একাধিক নেটওয়ার্ক সেগমেন্ট আইপি ঠিকানা দিয়ে কনফিগার করা যেতে পারে)

2. থেকে ওয়্যারলেস ভিডিও ডেটা রিসিভারের আইপি পরিবর্তন করুন 192.168.1.12 আপনার স্থানীয় নেটওয়ার্কের সাথে দেখা করতে 10.220.20.x নেটওয়ার্ক সেগমেন্টের ঠিকানায়.

আরও প্রশ্ন এবং সমাধানের জন্য, অনুগ্রহ করে আপনার স্থানীয় এলাকা নেটওয়ার্ক সহকর্মী বা প্রকৌশলীর সাথে কথা বলুন, আমাদের রিসিভার আইপি ঠিকানা সহ একটি কম্পিউটারের মতো, এটি নেটওয়ার্ক সেগমেন্ট আইপি ঠিকানা একই রাখা উচিত, উদাহরণ স্বরূপ, 192.168.1.xxx.

1. হাঁ, এটি করার জন্য তিনটি সমাধান আছে.
2. TX900 এর তিনটি ডেটা পোর্ট রয়েছে. বিভিন্ন স্বচ্ছ সিরিয়াল পোর্টের মাধ্যমে পার্থক্য করুন, যেমন D2 রিলে বিমান নিয়ন্ত্রণ করতে এবং D3 মিশন বিমান নিয়ন্ত্রণ করতে. অসুবিধা হল যে TX900 রিসিভারকে আলাদাভাবে নির্দেশাবলী পাঠানোর জন্য দুটি সিরিয়াল পোর্টের সাথে সংযুক্ত করতে হবে.
3. বাল্ক ডেটা পাঠাতে একই স্বচ্ছ সিরিয়াল পোর্ট ব্যবহার করুন, এবং তারপর স্তর প্রোটোকল যোগ করুন (যেমন হেডার তথ্য) কোন বিমানটি গ্রহণ করা উচিত এবং ডেটা প্রক্রিয়া করা উচিত তা পার্থক্য করার জন্য ডেটাতে. অসুবিধা হ'ল ডেটা প্রেরণ এবং গ্রহণের প্রক্রিয়াকরণ জটিল.
4. অথবা দুটি রিসিভার ব্যবহার করুন: একটি রিসিভার মিশন প্লেনের জন্য (প্রেরক), এবং আরেকটি রিসিভার রিপিটার ড্রোনের জন্য. সংযোগ এবং অপারেশন সহজ.
