سيارة DVB-T2 حدة الكلور 4 المدوزن

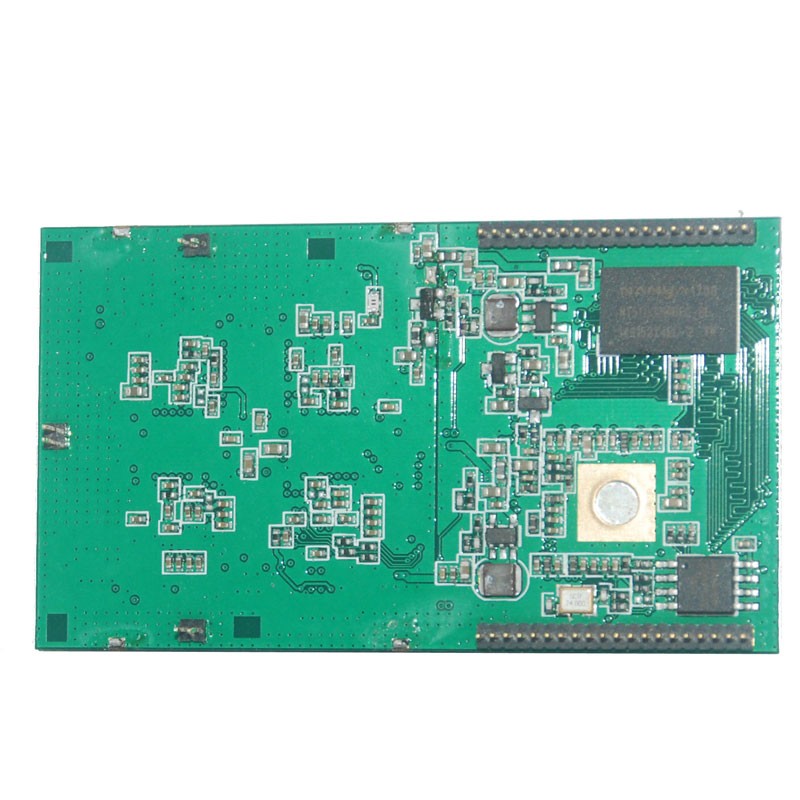

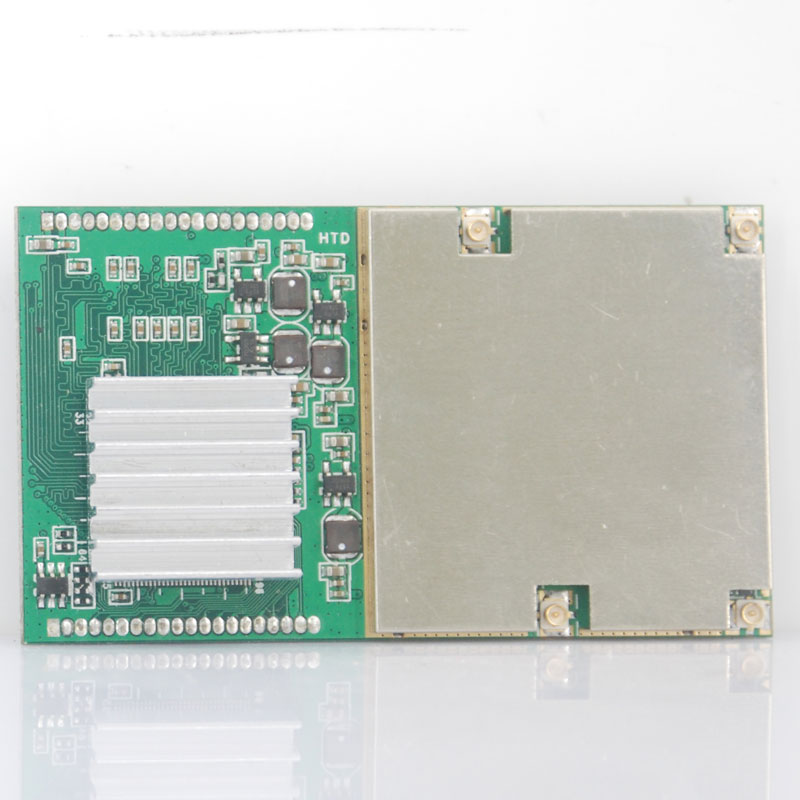

سيارة DVB-T2 وحدة PCB 4 جهاز استقبال التلفزيون الرقمي للسيارات الرقمية موالف أربع شرائح Siano لـ DVBT2
جدول المحتويات
ميزة
- وحدة DVB-T2 من نوع الموصل مع موالف متنوع رباعي الاتجاهات
- نطاق الترددات (170ميجا هرتز ~ 860 ميجا هرتز)
- إخراج CVBS
- إخراج HDMI
- إخراج YPbPr
- إخراج الصوت ستيريو
- UART / الأشعة تحت الحمراء واجهة التحكم عن بعد
- الامتثال لمعايير DVB-T2
- يتم دعم القدرة على التنوع.
- معالجة الإشارات المتقدمة لشروط البيئة المتنقلة.
- معتدل البنيه & حجم صغير : 40(W) س 70(L) س 5.0(تي) مم
- مساهمة الجهد + 3.3V
- + 3.3دعم هوائي نشط V
- ETD400MA
تطبيق لاستقبال الفيديو اللاسلكي DTV أو COFDM
- تلفزيون الهاتف المتحرك, TV سيارة
- وما إلى ذلك, الصفحة الرئيسية TV صندوق
- الأجهزة المحمولة والمحمولة
- يستخدم COFDM وDVB-T نفس التكنولوجيا. إذا كنت بحاجة إلى تطوير جهاز نقل صورة الفيديو اللاسلكي رباعي المضاد COFDM, هذه الوحدة خيار جيد, لأنه يحتوي على أربعة هوائيات مستقبلة متنوعة وتلقي رقائق إزالة التشكيل, والتي يمكن أن تكون حساسة للغاية للالتقاط حتى أنها إشارة ضعيفة, قدر الإمكان لتوفير أداء استقبال مستقر عالي الدقة.
- يمكن أن يوفر أيضًا إخراج تيار TS لتخصيص جهازك كوحدة نمطية, بدون الحاجة إلى إعادة تطوير وإنتاج وظائف DVB-T COFDM.
دبوس تعريف ووصف
كون1
| لا. | اسم | الأوصاف |
| 1 | +3.3فرجينيا | +3.3الخامس |
| 2 | +3.3فرجينيا | +3.3الخامس |
| 3 | GND | أرضي |
| 4 | NC | |
| 5 | NC | |
| 6 | GND | أرضي |
| 7 | إعادة تعيين | إعادة تعيين(إعادة ضبط عالية) |
| 8 | ir_in | إدخال جهاز التحكم عن بعد |
| 9 | GND | أرضي |
| 10 | aout_r | الصوت التناظري الحق في الخارج |
| 11 | أغسطس | تم ترك الصوت التناظرية |
| 12 | GND | أرضي |
| 13 | و | y الإخراج |
| 14 | PB | الإخراج PB |
| 15 | العلاقات العامة | إخراج العلاقات العامة |
| 16 | سبديف | إخراج SPDIF |
| 17 | GND | أرضي |
| 18 | uart_rx | جهاز استقبال UART |
| 19 | uart_tx | جهاز إرسال UART |
| 20 | GND | أرضي |
كون2
| لا | اسم | وصف |
| 1 | GND | أرضي |
| 2 | CVBS | فيديو تمثيلي |
| 3 | GND | أرضي |
| 4 | USB-DM | USB-DM |
| 5 | USB-DP | USB-DP |
| 6 | GND | أرضي |
| 7 | HDMI_SDA | HDMI_SDA |
| 8 | HDMI_SCL | HDMI_SCL |
| 9 | GND | أرضي |
| 10 | HDMI-CEC | HDMI-CEC |
| 11 | HDMI-HDP | HDMI-HDP |
| 12 | HDMI-CLKN | HDMI-CLKN |
| 13 | HDMI-CLKP | HDMI-CLKP |
| 14 | HDMI-TX0N | HDMI-TX0N |
| 15 | HDMI-TX0P | HDMI-TX0P |
| 16 | HDMI-TX1N | HDMI-TX1N |
| 17 | HDMI-TX1P | HDMI-TX1P |
| 18 | HDMI-TX2N | HDMI-TX2N |
| 19 | HDMI-TX2P | HDMI-TX2P |
| 20 | GND | أرضي |
ملحوظة: التسليم مع لوحة الناقل وجهاز التحكم عن بعد.
إذا اشتريت هذه الوحدة الأساسية, لن يعمل بشكل صحيح إلا إذا كان لديك لوحة الناقل, لذلك سوف نقوم بتضمين لوحة ناقل واحدة وجهاز تحكم عن بعد مع طلبك. هنا نعرض لك لوحة الناقل مع الوحدة الأساسية وجهاز التحكم عن بعد.
أربعة موالفات أربعة هوائيات DVB-t2 استقبال التلفزيون الرقمي الأساسية وحدة متنقلة
تحميل ورقة البيانات
إذا كنت بحاجة إلى تطوير منتجات ذات صلة بـ DVB-T COFDM, قد يتمكن مهندسو البرامج والأجهزة المتميزون لدينا من مساعدتك. قد ترغب في الاستفسار عنا أولاً.
انقر على زر واتس اب للدردشة أو ارسل لنا عبر البريد الإلكتروني.
برنامج ترقية DVB-T2 تنزيل تحديث البرامج الثابتة
DVB-T2 ترقية برنامج تحديث البرامج الثابتة تنزيل التلفزيون بتنسيق 2023
شهادة DVB-T24 CE وتقرير الاختبار
DVB-T2 جهاز استقبال DTV المحمول DVB-T24 شهادة CE-EMC
تقرير DVB-T2 لجهاز استقبال DTV المحمول DVB-T24 CE-EMC
وحدة DVB-T2 بأربعة موالفات وأربعة هوائيات مع تحديد لوحة الناقل الأم
التعليمات
Q1: أحتاج إلى لوحة استقبال مع أربعة مدخلات لاستقبال التنوع DVB-T/T2. أريد أن تتحكم وحدة التحكم المضمنة الخاصة بي في الجهاز بالكامل. منذ أن تدلل رقاقة Siano DVB-T, هل هذه الوحدة لها هذه القدرة?
A1: هذا صحيح, وحدة 4-Tuner 4-Antenna هي منتج Siano. يدعم هذا النموذج إما DVB-T2 أو DVB-T, ولكن ليس في وقت واحد.
نموذج آخر يدعم كل من DVB-T و DVB-T2; يرجى النظر في ذلك.
HTTPS://ivcan.com/p/car-dvb-t2-4-tuner-4-antenna-dvb-t24/
يمكننا إزالة المربع المعدني, ويمكنه تعديل البرامج الثابتة لتلبية الطلب على إصدار التطوير.
توقف SMS4470 عن الإنتاج, لذلك لا يوجد دعم فني. لمشروع التنوع DVB-T مع إخراج TS, لدينا فقط النموذج أدناه مع الدعم الفني, على سبيل المثال برنامج التشغيل وما إلى ذلك.
نحن نفهم أنك لا تحتاج إلى وحدة فك الترميز, في الحقيقة, إذا قمنا بتعديله إلى إخراج TS, لا يحتوي وحدة فك الترميز بالفعل على وظيفة ولا يوجد مخرجات فيديو HDMI. يمكنك فقط تحديد إخراج TS أو إخراج فك تشفير الفيديو.
