Pangkalahatang ideya ng Produkto

Ang TX900K Serye Long-range wireless video & Datos & Telemetry Transceiver ay isang high-performance UAV wireless system na idinisenyo para sa propesyonal na drone, UGV, at mga aplikasyon ng pagsubaybay sa himpapawid. Nagtatampok real-time na video telemetry downlink at Ang mga control control ay nag -uutos, Tinitiyak ng sistemang ito Ultra-mababang latency, Secure AES 128 naka -encrypt na paghahatid, at maaasahang operasyon sa pareho LOS (Linya-ng-paningin) at NLOS (Di--linya-ng-paningin) Mga senaryo. Na may mga saklaw ng paghahatid mula sa 15km hanggang 150km, Sinusuportahan ng serye ng TX900 ang mga misyon na malayo sa distansya habang nagbibigay ng mga kakayahan sa control at pagsubaybay sa real-time at pagsubaybay.

Itinayo para sa kakayahang umangkop, Ang TX900K ay nagsasama video, datos, at mga control channel sa isang walang tahi na link. Ito ay angkop para sa Mga IP camera, Mga aparato ng IP, Ang HDMI/SDI camera ay nangangailangan ng dagdag na isang encoder boards, at Telemetry ng Flight Controller, ginagawa itong mainam para sa UAV reconnaissance, Mga inspeksyon sa industriya, tagapagpatupad ng batas, Paghahanap at Pagsagip, at pang -agham na pananaliksik.

---

Mahahalagang Tampok

Mga tampok

• Advanced na TDD-ofDM modulation - Tinitiyak ang maaasahan at mahusay na paghahatid ng wireless data, Na-optimize para sa mga mahabang sitwasyon at mataas na kadaliang mapakilos.

• Dual Frequency Band Support - nagpapatakbo sa 806–826 MHz band o 1428–1448 MHz band, nag -aalok ng kakayahang umangkop para sa iba't ibang mga aplikasyon at mga regulasyon na kapaligiran.

• Built-in na teknolohiya ng FHSS -Kadalasan ang pagkalat ng spectrum ng spectrum sa loob ng bawat banda ay nagpapabuti sa pagganap ng anti-jamming at katatagan ng komunikasyon.

• Nababaluktot na mga pagpipilian sa bandwidth - Napili ng bandwidth ng channel ng 3 MHz, 5 MHz, 10 MHz, at 20 MHz upang balansehin ang throughput at spectral na kahusayan.

• Mataas na data throughput - Nakamit hanggang sa 30 Mbps in 20 Mode ng MHz, pagsuporta sa makinis na video, boses, at paghahatid ng data.

• I -configure ang lakas ng output ng RF - Magagamit sa 2 W o 5 W Mga Bersyon upang umangkop sa mga pangangailangan sa short-range o pinalawig na saklaw.

• Adaptive Modulation - Sinusuportahan ang QPSK, 16QAM, at 64QAM na may awtomatikong pagpapalakas sa sarili batay sa mga kondisyon ng link para sa pinakamainam na pagganap.

• Mataas na pagtanggap ng sensitivity – -108 dbm @ 1 Tinitiyak ng MBPS ang matatag na koneksyon kahit sa ilalim ng mahina na mga kondisyon ng signal.

• Maraming nalalaman mga interface ng data - Nilagyan ng Dual Ethernet Ports para sa Data ng IP at Tatlong Rs232 Channels para sa Serial Data Transmission.

• Pinalawak na saklaw ng paghahatid -1-7 km ground-to-ground at hanggang sa 20-150 km uav-to-ground (Opsyonal na mga pagsasaayos ng distansya).

• Pamamahala ng madaling gamitin - Nagtatampok ng web UI at interface ng control ng UART para sa pagsasaayos, pagsubaybay, at pamamahala ng system.

• Secure na Komunikasyon -Ang AES-128 encryption ay nagsisiguro ng matatag na proteksyon ng data at pinipigilan ang hindi awtorisadong pag-access.

• Nababaluktot na mga mode ng networking -Sinusuportahan ang point-to-point, Point-to-Multipoint, Magpahinga, at mga topologies ng mesh para sa magkakaibang mga sitwasyon sa paglawak.

• Mataas na suporta sa kadaliang kumilos - maaasahang operasyon sa bilis ng 300 km/h o higit pa, ginagawa itong mainam para sa mga UAV, mga sasakyan, at mabilis na paglipat ng mga platform.

• Compact at magaan na disenyo - Maliit na bakas ng paa at lamang 142 g, Madaling isama sa mga portable at airborne system.

• Matibay na konstruksyon - Nakalagay sa isang masungit na aluminyo alloy enclosure, nag -aalok ng pinahusay na tibay at pagwawaldas ng init.

• Malawak na pagiging tugma ng kuryente - nagpapatakbo sa 12-16 v (2 W bersyon) o 24–25 v (5 W bersyon), 28T (10 W bersyon) naaangkop sa iba't ibang mga mapagkukunan ng kuryente.

• Mababang pagkonsumo ng kuryente - kumonsumo ng mas mababa kaysa sa 12 W at 2 W RF output, at sa ilalim 22 W at 5 W rf output para sa operasyon na mahusay na enerhiya.

• Mga sukat ng compact - Mga panukala lamang 103.4 × 61.4 × 22 mm, Na-optimize para sa mga pag-install na limitado sa espasyo.

Mga senaryo ng aplikasyon

Ang mataas na pagganap na TDD-ofDM wireless na sistema ng komunikasyon ay idinisenyo upang maihatid ang matatag, secure, at pangmatagalang paghahatid ng video, datos, Mga utos ng Telemetry at Flight Control, Ginagawang angkop para sa isang iba't ibang mga industriya at mga kapaligiran sa pagpapatakbo. Ang compact na laki nito, masungit na disenyo, at kakayahang mapanatili ang maaasahang mga link sa ilalim ng mapaghamong mga kondisyon ay nagbibigay -daan sa ito na ma -deploy sa parehong mga aplikasyon ng sibilyan at pagtatanggol.

1. Walang mga sasakyan na pang -eroplano (UAVs)
Ang system ay partikular na angkop para sa mga drone at mga platform ng UAV na nangangailangan ng pangmatagalan, Paghahatid ng Video at Telemetry. Na may isang hanay ng paghahatid hanggang sa 150 km (UAV-to-lupa), Mataas na suporta sa kadaliang kumilos sa bilis 300 km/h, at pag -encrypt ng AES128 para sa mga ligtas na link, Ito ay mainam para sa aerial surveillance, Pagma -map, inspeksyon, at mga misyon ng reconnaissance.

2. Public Security at Emergency Response
Pagpapatupad ng batas, pagsugpo sa sunog, at ang mga operasyon sa pagsagip ay maaaring makinabang mula sa kakayahang magpadala ng live na video at data sa kumplikadong mga kapaligiran sa lunsod o malayong mga kapaligiran. Tinitiyak ng ground-to-ground na komunikasyon ng 1-7 km, Pagpapabuti ng koordinasyon at paggawa ng desisyon sa panahon ng mga emerhensiya tulad ng mga natural na sakuna o insidente ng seguridad.

3. Mga komunikasyon sa militar at pagtatanggol
Sinusuportahan ng aparato ang matatag, naka-encrypt na, at komunikasyon na lumalaban sa panghihimasok, ginagawa itong lubos na mahalaga para sa mga taktikal na operasyon. Pinapayagan ng mga mode ng Mesh at Relay Networking, pagpapagana ng ligtas na paghahatid ng katalinuhan, Mga feed ng pagsubaybay, at data ng kritikal na misyon.

4. Pagsubaybay sa Pang -industriya at Infrastructure
Para sa mga industriya tulad ng enerhiya, pagmimina, at transportasyon, Nagbibigay ang system ng maaasahang paghahatid ng data para sa pagsubaybay sa mga malalayong site, Mga Pipeline, o mga linya ng kuryente. Ang Dual Ethernet Ports at RS232 Interfaces ay sumusuporta sa pagsasama sa iba't ibang mga pang -industriya na sensor at control system, tinitiyak ang mahusay na pamamahala ng operasyon.

5. Border Control at Maritime Application
Ang masungit na pabahay nito, mataas na kapangyarihan ng output, At ang pangmatagalang kakayahan ay angkop para sa pagsubaybay sa hangganan at pagsubaybay sa baybayin. Ang aparato ay maaaring mai -mount sa mga barko, mga sasakyan, o mga portable na istasyon upang maipadala ang mga live na feed ng video at data ng sensor pabalik sa mga sentro ng utos, kahit sa ilalim ng mapaghamong mga kondisyon.

6. Mga sistema na batay sa mobile na sasakyan
Ibinigay ang kakayahang mapanatili ang koneksyon sa mataas na bilis, Ang produktong ito ay mainam para sa mga sistema ng komunikasyon ng sasakyan na ginagamit ng mga kotse ng pulisya, Mga ambulansya, o mga fleet ng transportasyon. Ang real-time na video at paghahatid ng data ay nagpapabuti sa kaligtasan, kahusayan sa pagpapatakbo, at mga kakayahan sa pamamahala ng remote.

7. Broadcast at live na paghahatid ng media
Ang system ay maaari ring maghatid ng mga aplikasyon ng media na nangangailangan ng mataas na kalidad na live na video streaming mula sa paglipat ng mga platform o malayong lokasyon. Na may nababaluktot na mga pagpipilian sa bandwidth at hanggang sa 30 Mbps throughput, Tinitiyak nito ang makinis na paghahatid ng video nang walang mga patak ng signal.

Sa buod, Ang TDD-OFDM Wireless Solution Solution ay isang maraming nalalaman platform na pinagsasama ang mataas na throughput, Long-distance na saklaw, Secure encryption, at suporta ng multi-interface. Mula sa mga misyon ng UAV at pagtugon sa emerhensiya sa pang -industriya na pagsubaybay at pagpapatakbo ng pagtatanggol, Pinapayagan nito ang maaasahan, Ang koneksyon sa real-time sa buong kritikal na aplikasyon.

---

Mga pagtutukoy

---

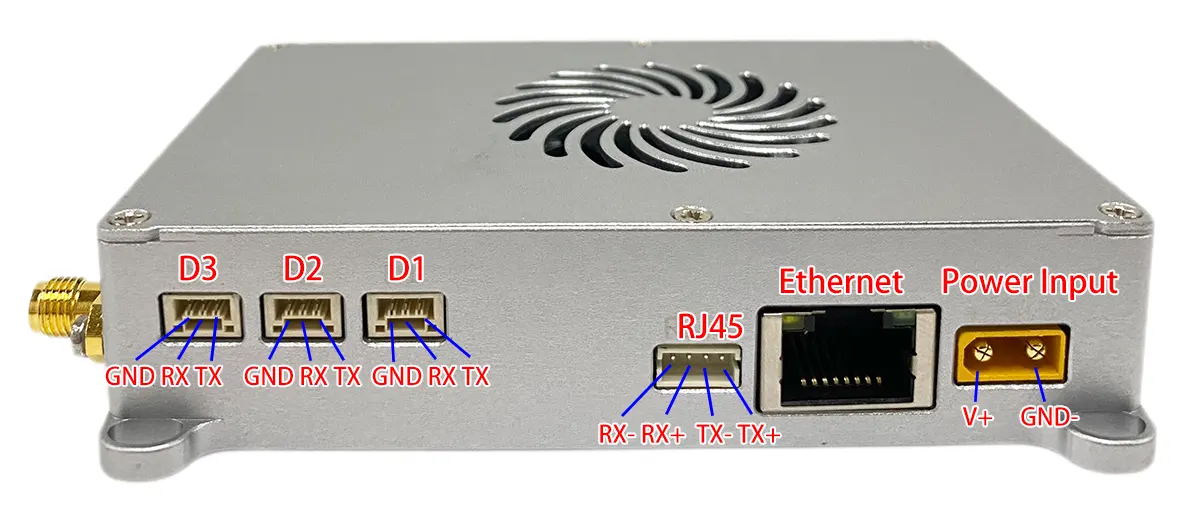

Input/output port

• Ethernet 1 & 2: Bridged para sa mga IP camera o paghahatid ng data.

• RS232 X3: Transparent data para sa mga utos ng control control.

• Kapangyarihan: Xt30pw / Mga konektor ng XT60PW.

• ANT1/ANT2: SMA Antenna Ports.

• LED Indicator: Kapangyarihan (Pula), Uri ng node (Asul na asul), Katayuan ng Link (Berde).

---

Pagpapadala ng mga pamamaraan

• Point-to-Point

• Point-to-Multipoint

• Magpahinga / Mga mode ng repeater

• IP Mesh Networking (opsiyonal)

---

Pag -configure ng Web UI

• https://ivcan.com/web-device-management-ui/

• Pag -access sa pamamagitan ng browser gamit Admin/admin Mga kredensyal. (Maaaring baguhin ng gumagamit ang gumagamit at password)

• Magkumpigura dalas, bandwidth, mga port ng data, encryption, at topology ng network.

• Monitor RSSI, ISANG ..., at katayuan ng link sa real-time.

---

Mga Opsyonal na Tampok

• TX900B Frequency Hopping: Sumusuporta 1420~ 1530MHz, Bandwidth 110mb. (1420-1530Ang MHz ay ​​may higit na dalas na hopping range)

• Pangatlong node relay: Palawakin ang distansya at saklaw para sa mga misyon ng multi-drone.

• Pagsasama ng Custom Flight Controller: SBUS, UART, TTL, Sinuportahan ng RS485.

---

Pagsubok & Demonstrasyon

• 2W 27km Test Demo: Mula sa Dameisha Mountaintop hanggang sa Nan'ao Seaside.

• 110km test demo: Mula sa Huizhou Mountaintop hanggang sa Zhuhai Seaside.

• NOSLOS Test Video: sa mga gusali at panlabas

---

FAQS (Napili)

1. Anong power supply ang kinakailangan para sa 10W PA transceiver? 28T

2. Maaari ba akong gumamit ng HDMI o SDI camera na may TX900? Kailangan ng isang Dagdag na HDMI / SDI sa Ethernet Video Converter Board.

3. Ano ang pinakamahusay na dalas para sa LOS vs NLOS? 1.4Inirerekomenda ang GHz.

4. Sinusuportahan ba ng system ang multi-camera sa isang tatanggap? Suporta, ituro sa uri ng networking ng multipoints.

5. Paano mag -upgrade ng firmware? Online na pag -upgrade ng file.

6. Sinusuportahan ba ang 4K na video? Kailangan a 4K HDMI sa Ethernet Video Converter Board.

Para sa higit pang FAQ, Mangyaring bisitahin dito https://ivcan.com/long-range-video-transmitter-for-drones/

Q: Mayroon ka bang anumang mga video transmitters na may 2 mga channel ng video para gamitin sa 2 mga camera na?
A: Oo. Ang bawat unit ng transmitter at receiver ay mayroon dalawang Ethernet port, nagpapahintulot sa iyo na kumonekta dalawang magkaibang IP camera nang sabay-sabay. Sa panig ng tatanggap, maaari mong buksan dalawang RTSP video stream sa parehong screen ng computer nang sabay para sa dual-camera monitoring.

Q: Posible bang magkaroon ng two-way na paglipat ng data at mga control command?
A: Oo. Ang aming wireless na link ay gumagana tulad ng isang hindi nakikitang Ethernet cable pagkonekta ng dalawang IP device (halimbawa, dalawang kompyuter). kaya mo ilipat ang anumang data o control command sa pagitan nila na para bang nasa iisang lokal na network sila. Pinapayagan nito dalawang-way na komunikasyon—halimbawa, sa pagitan ng a drone at isang ground control station—para sa real-time na data at command transmission.

Q: Gusto kong ikonekta ang HDMI output ng aking computer sa transmitter at makatanggap ng parehong HDMI na imahe sa receiver. Ang layo ay tungkol sa 10 km. pwede ba yun? Plano naming gamitin ang system sa Amazon rainforest, kung saan maraming puno. Aling sistema ang inirerekomenda mo?
A: Pag-transmit ng wireless na video 10 km sa isang masukal na kagubatan tulad ng Amazon napaka-challenging dahil sa mabigat na signal na sagabal mula sa mga puno at lupain.
Ang ideal na solusyon ay ang magdagdag ng isa o higit pang mga relay point sa pagitan ng transmiter at receiver. Ang bawat relay ay dapat mapanatili malinaw na linya ng paningin (LOS) sa magkabilang panig — halimbawa, sa pamamagitan ng paglalagay nito sa a drone, signal tower, o mataas na antenna sa itaas ng canopy. Mahalaga rin itong isaalang-alang kurbada ng lupa, na maaaring harangan ang mga signal sa malalayong distansya.
Para sa ganitong uri ng kapaligiran, inirerekomenda namin ang paggamit ng a wireless video at data transceiver na may IP MESH (MANET) function, alin ang sumusuporta multi-hop relaying. Sa pamamagitan ng pagdaragdag 2–3 relay node, maaari mong epektibong mapalawak ang hanay ng komunikasyon at mapanatili ang matatag na paghahatid ng video.

Q: Ano ang mangyayari kung isaksak ko ang receiver sa LAN port ng isang kasalukuyang router? Halimbawa, ang lokal na network ng router ay may gateway sa 10.220.20.1. Paano ko maa-access ang data ng receiver? Hindi ko gustong direktang ikonekta ang Ethernet cable ng receiver sa computer.
A: Ang aming sistema ay dinisenyo para sa Wireless video at paghahatid ng data at ginagawa hindi nakadepende sa kasalukuyang internet o router. Ang transmitter at receiver ay lumikha ng kanilang sariling pribadong network may AES128 encryption, independyente sa iyong lokal na router. Sa sandaling ang wireless na link sa pagitan ng transmitter at receiver ay itinatag, pwede ka na direktang mag-access at maglipat ng data o video sa pagitan ng mga nakakonektang device — tulad ng dalawang computer na nakikipag-ugnayan sa parehong LAN — nang hindi kinakailangang kumonekta sa pamamagitan ng iyong router.

Q: Hello, Isa akong tagagawa ng drone sa sektor ng pagtatanggol. Naghahanap kami ng koneksyon sa video at telemetry sa 50–100 km range. Anong solusyon ang maibibigay mo? Ang presyo ng ground-station ay hindi mahalaga, ngunit ang air unit ay kailangang mura hangga't maaari.

A: Pakitingnan ang aming quotation sheet para sa detalyadong pagpepresyo. Nag-aalok kami ng maramihang PA (kapangyarihan amplifier) mga pagpipilian - 2W, 5W, at 10W — at lahat ng mga ito ay maaaring makamit hanggang sa 50 km sa ilalim ng angkop na mga kondisyon.

• Ang mas mataas ang PA, mas malakas ang signal at mas mahusay ang kakayahan sa anti-interference.

• Para sa Malinis / mga kapaligirang mababa ang interference, 2W o 5W ang mga solusyon ay karaniwang sapat.

• Para sa kumplikadong elektronikong kapaligiran, Inirerekumenda namin ang 10W bersyon upang matiyak na matatag ang mga long-distance na link.

Sinusuportahan ng aming system parehong pagpapadala ng video at mga link ng kontrol/telemetry. Dahil ang parehong mga uri ng data ay kailangang maipadala nang sabay-sabay, ang air unit at ground unit ay gumagana sa isang peer-to-peer (P2P) arkitektura. Ginagamit nila iba't ibang mga alokasyon ng bandwidth, pero pareho ang kanilang gastos sa hardware. Kung kailangan mo, pwede rin tayong magtugma ng mga antenna, mga amplifier, at mga customized na frequency band para sa iyong UAV platform.

---

Kasama sa pakete ang

• TX900 transmiter & Receiver

• 2x Air Antenna 29cm

• 2X Ground Antenna 120cm

• Kapangyarihan & Mga cable ng data

---

Mamuhunan sa TX900K Long-Range UAV wireless video & Data Transceiver para sa Secure, mababang-latency, at pangmatagalang operasyon ng UAV. Mula sa pang -industriya na inspeksyon hanggang sa pagsubaybay sa himpapawid, TX900K Tinitiyak ang maaasahang two-way na komunikasyon para sa Video at Flight Control.
