80KM wireless transmitter-receiver
80KM wireless transmitter-receiver Video Data RC Transmission System HDMI SDI long-range mababang latency Vcan1702
Talahanayan ng nilalaman
Pangkalahatang-buod
Ang modelo na ito dinisenyo para sa drone, Ito ay isang uri ng wireless FHD video at data transmission system. Ito ay may mga pakinabang ng maliit na sukat, mababang kapangyarihan consumption at long-distansya. Ang sistema ay maaaring maghatid ng FHD video, data ng flight control data, datos ng kontrol ng gimbal, at RC control data nang sabay-sabay. Gamit ang H.265 video CODEC at OFDM modulation teknolohiya, maaari itong makamit ang mababang latency, high-resolution video transmission.
Sa advanced radio dalas teknolohiya, maaari itong suportahan ang dalawang dalas bands. Mga gumagamit ay maaaring baguhin ang dalas bands madaling. Mga gumagamit ay maaaring pumili ng isang angkop na dalas band ayon sa mga lokal na regulasyon. Din, maaari mong piliin ang dalas ng pag-asa o fixed mode sa ilalim ng espesyal na mga kondisyon.
Maaari naming i configure ang air unit sa Point-to-Point mode o Repeater mode. Ang mga gumagamit ay nangangailangan lamang ng isa pang yunit ng hangin at simpleng pagsasaayos upang makamit ang mahabang distansya transmission. Panoorin lamang ang video ng tagubilin para sa karagdagang impormasyon.

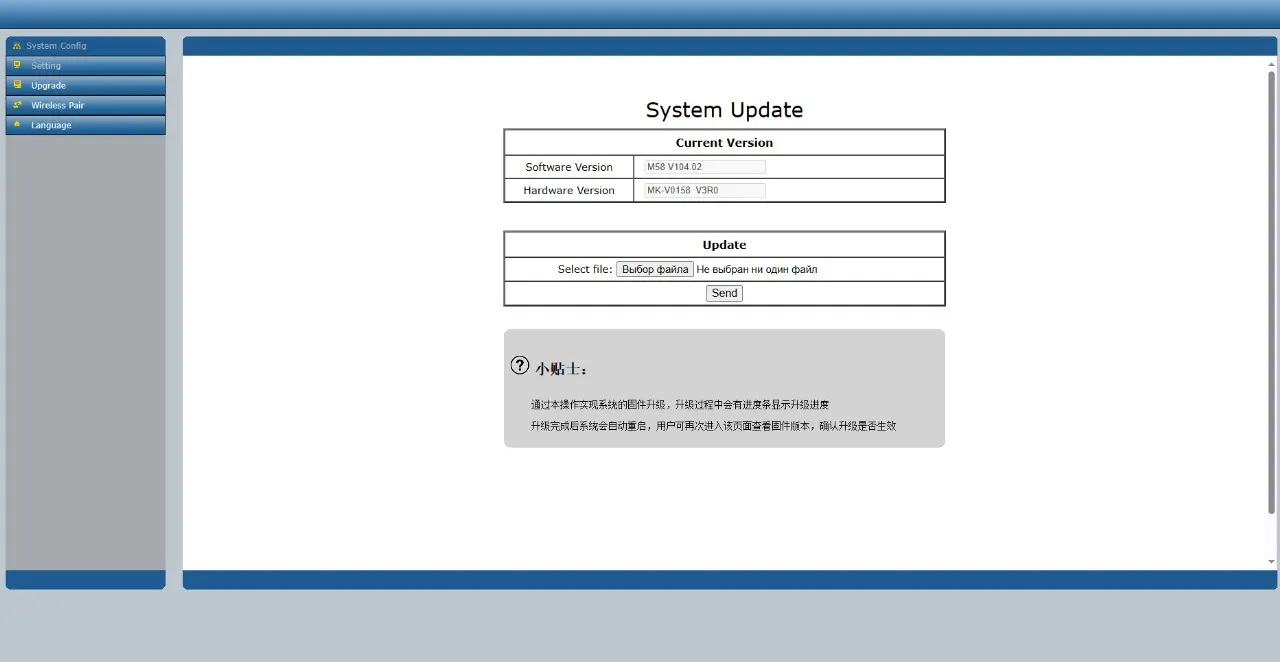

Ito ay may isang encryption function. Maaaring paganahin/Huwag paganahin ng mga gumagamit ang function na ito kapag kailangan. Madaling magtakda ng code ng pagsasakripta gamit ang Maestro Assistant o Web UI.

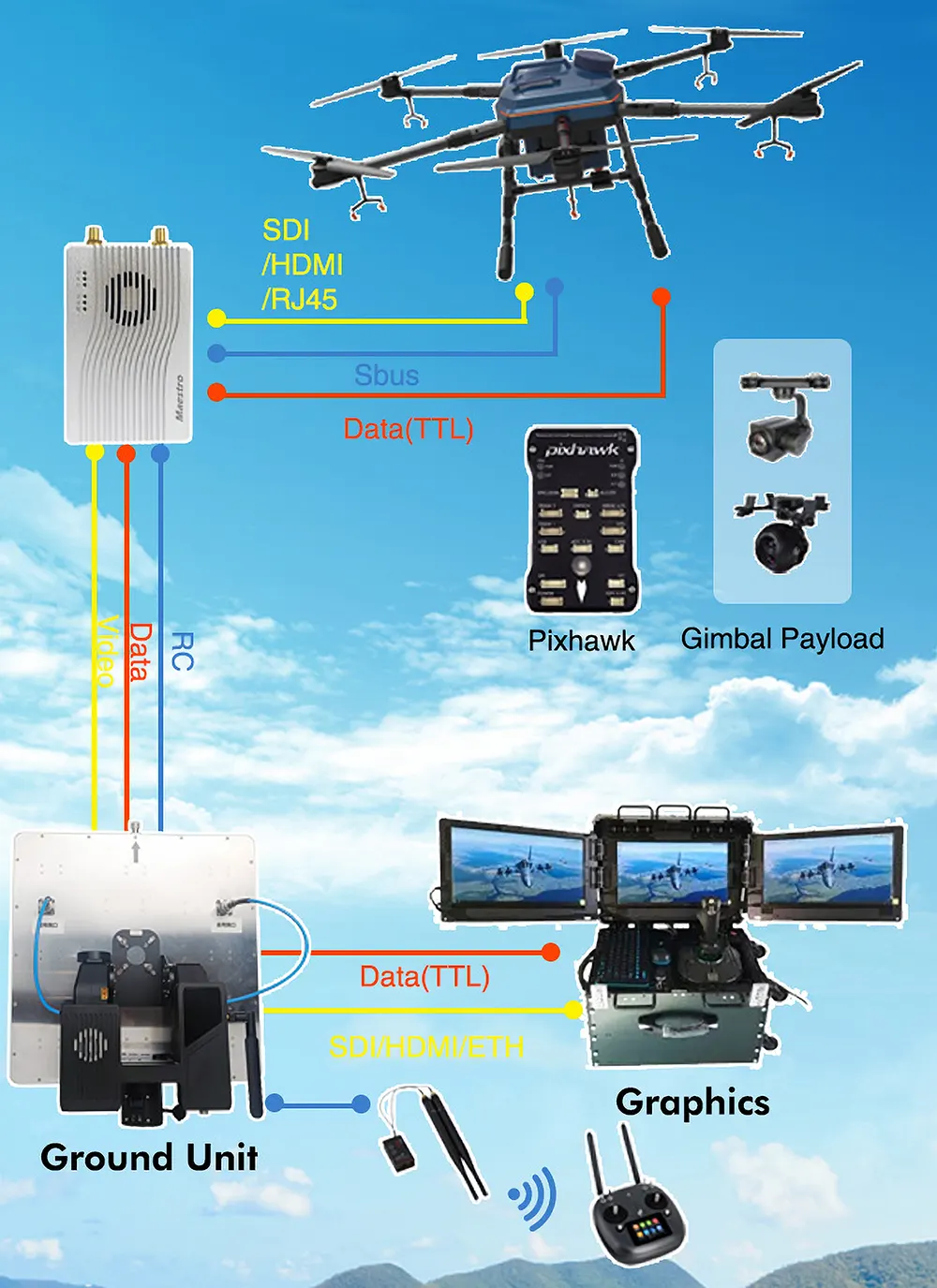

Ang kagamitan ay 2 UART—UART1 at UART2. Dalawang protocol, Mavlink at Transparent, ay suportado. Maaari itong gamitin ng mga gumagamit para sa flight control data at gimbal control data transmission. Din, sistema ay maaaring mapabuti ang distansya ng RC sa pamamagitan ng SBUS port. Sa yunit ng lupa, mayroong USB 3.0 port. Ang mga gumagamit ay maaaring magdagdag ng aparatong USB imbakan upang i-save ang FHD video.Ito ay sumusuporta sa iba't ibang mga video input at output interface, tulad ng HDMI, Ethernet, SDI, CVBS. Maaari din itong tumugma sa karamihan ng gimbal sa merkado.
Ito ay isang mataas na Integrated data transmission system na REMOTE-CONTROLLED, link ng data, at video link na binuo sa loob. Ito ay may isang 80km distansya upang suportahan ito. Ang dalas at kapangyarihan ng 80km wireless data RC transmission system ay maaaring itakda sa pamamagitan ng software ayon sa iyong mga pangangailangan. Sinusuportahan nito 2 dalas ranges: 800Mhz (806~ 825); at 1.4G(1430~ 1444). Ang video data REMOTE-CONTROLLED transmission system ay sumusuporta sa HDMI input, at HDMI/Ethernet port output, video resolution ay 1080p @ 60/50/30.
Tampok na
- Magaan
- Mababang kapangyarihan consumption
- Malayuang
- Mababang Lat
- Na kung saan ay angkop para sa UAV at iba pang data/video/radio transmission application
Pagtutukoy
- Transmiter video-input: HDMI / CVBS / SDI
- Receiver Video output: HDMI/Ethernet port
- Transmiter data input: UART/SBUS/MAAARI
- Receiver data output: UART/SBUS
Parameter
| Kategorya | Aytem | Detalye | |
| Wireless
Pagganap |
Dalas band | 800MHz/1.4GHz | |
| Dalas
hanay |
800MHz：806MHz~825MHz
1.4GHz：1427MHz~1447MHz |
||
| Bandwidth | 3MHz / 5MHz / 10MHz / 20MHz | ||
| Modulation | OFDM | ||
| EIRP | 33dBm ± 1dB | ||
| Pagiging sensitibo | ≤-95dBm | ||
| Hanay | 80km (subukan namin ang distansya sa ilalim ng kondisyon ng walang panghihimasok at LOS. ) | ||
| Tasa ng bit | 30Mbps@20MHz | ||
| kapangyarihan saklaw | D AT T 9 ~ 28T | ||
| Pagkonsumo ng kapangyarihan | ≤10W | ||
| Interface | Antena | SMA *2 | |
| Kapangyarihan | XT60 | ||
| UART | TTL 3.3V，1 magsimula nang kaunti, 8 data bit, 1 itigil ang bit, walang magulang., Baud rate 115200 (default)， 57600, 38400, 19200, 9600. | ||
| UART1 at UART2 | |||
| SBUS | SBUS_IN | ||
| SBUS_OUT | |||
| Ethernet | RJ45 | ||
| 4PIN | |||
| 7Pin(Sa +12V output) | |||
| Button | 1 | ||
| Lumipat | Para sa hangin at lupa lumipat | ||
| Antena | Interface | SMA | |
| Uri | hangin: Pangkola stick antenna 20cm
Lupa: Direksyonal na anna, 120cm |
||
| Polarisasyon | Vertical | ||
| uri | ||
| Magkaroon ng | hangin：2.5dBi
Lupa：12dBi |
|
| SWR | ≤ 2.0 | |
| Kapaligiran | Trabaho
temperatura |
-40° C ~ + 70 ° c |
| Pag-iimbak ng pagkain
temperatura |
-40° C ~ + 85 ° c | |
| Halumigmig | 5~ 95%，di-condensing | |

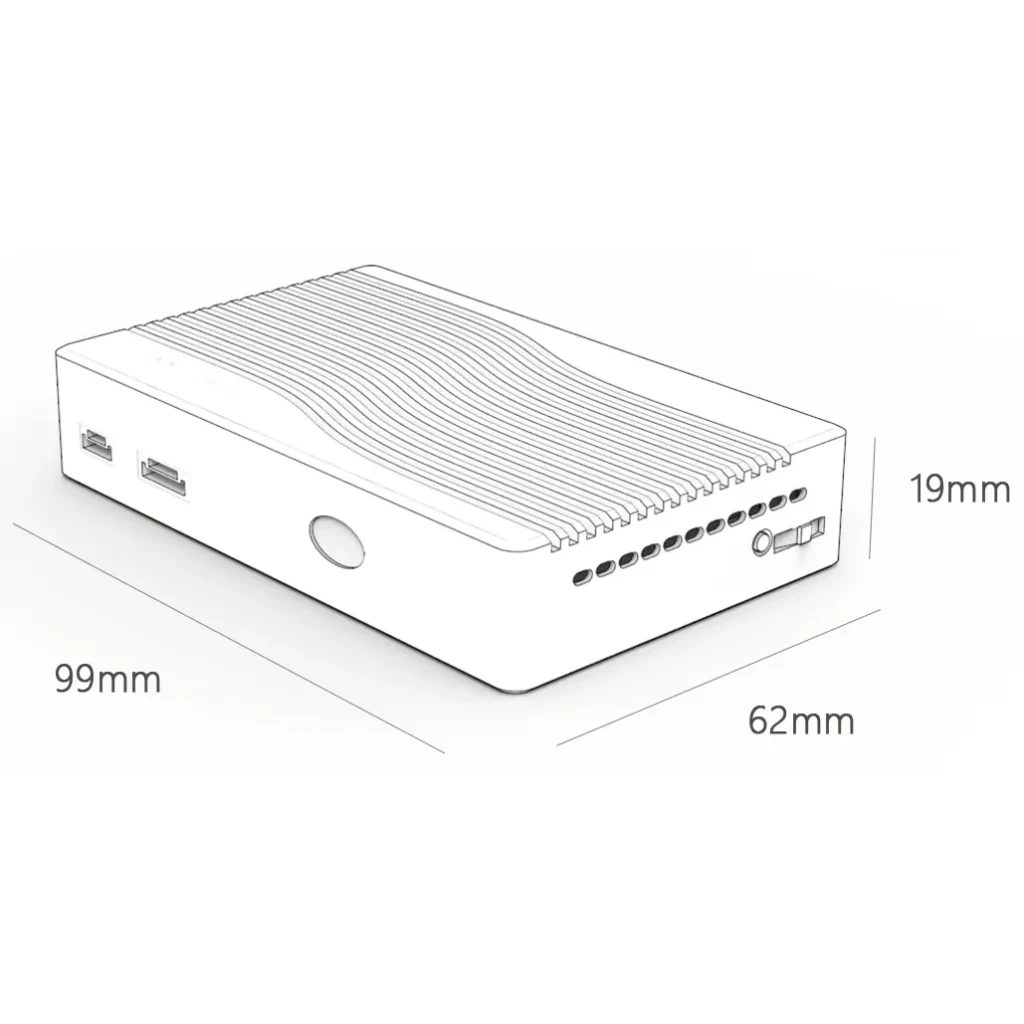

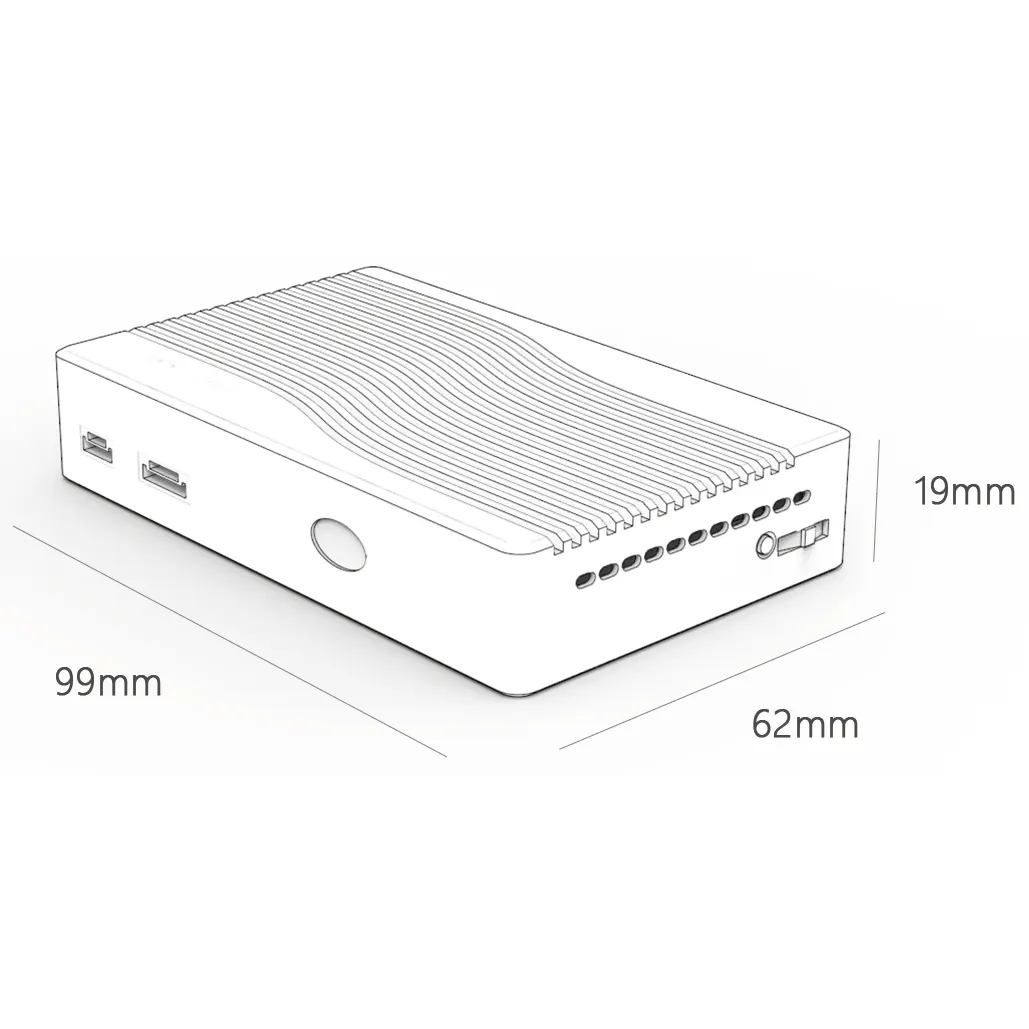

| Hitsura | Ang laki | 112 X 63.5 X 21 mm |
| timbang | 170g |

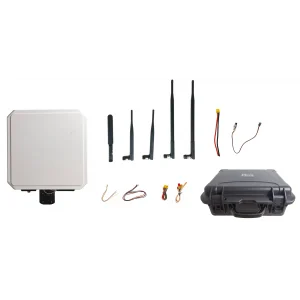

Pakete
1x Transmitter para sa Long Range Video / Data / RC Transmitter
1x Receiver para sa Long Range HD Video / Data / RC Receiver
2x Antena ng transmiter
2x Antena ng Tatanggap
2x Power / UART Cable
4x Antena Feeder
FAQ
Tanong: Mayroon kaming mga eroplano na may SIYI Radio. Nais naming gumawa ng isang 80km range drone. Maaari bang gumana ang iyong 80km wireless drone video transmitter at receiver sa aking RC plane?
Ang sagot: Ang aming aparato ay may dalawang RJ45 IP port para sa camera. Mayroong tatlong data serial port, Hindi ko alam kung mayroon kang mga interface na ito sa iyong radyo, O maaari mong ipakita sa amin ang higit pang mga larawan ng SIYI.
Maaari mong ikonekta ito hangga't ito ay isang port ng network, serial port, o interface ng SBUS. Nangangahulugan ito na kailangan mong makita kung may mga interface na ito muna. Mayroon kang upang malaman kung paano structurally fasten ang aming transceiver at ang iyong remote control magkasama.
Ang aming rekomendasyon ay ang modelo sa ibaba
Sandro –
Ang mga kakayahan ng anti-jamming at liksi ng dalas ay matiyak na ligtas ang paghahatid ng data kahit na sa mga kontrobersyal na kapaligiran. Ginamit sa aming mga sistema ng patrol ng hangganan, Ito ay napatunayan na kailangang -kailangan para sa naka -encrypt na mga misyon ng reconnaissance.
