malayong Transceiver Mga Tagubilin para sa TX900

Mga Pag iingat

1. Bago ang kapangyarihan, Mangyaring tiyakin na ang aparato at antena ay maaasahan na konektado, kung hindi man, ang kagamitan sa loob ng PA (kapangyarihan amplifier) maaaring masira. Mangyaring suriin nang mabuti ang koneksyon ng transceiver RF at antena.

2. Mangyaring tiyakin na ang boltahe ng supply ng kuryente ng aparato ay nasa loob ng rated na saklaw ng boltahe ng aparato, Kung hindi man ay maaaring masira ang aparato.

1. Ang saklaw ng suplay ng kuryente ng kagamitan ng TX900-2W ay DC12 ~ 18V at inirerekumenda na gumamit ng isang suplay ng kuryente ng DC 12V.
2. Ang saklaw ng suplay ng kuryente ng kagamitan ng TX900-5W ay DC24 ~ 28V at inirerekumenda na gumamit ng isang DC 24V power supply.
3. Ang saklaw ng suplay ng kuryente ng kagamitan ng TX900-10W ay ​​DC24 ~ 28V at inirerekumenda na gumamit ng isang DC 28V power supply.
4. Kapasidad ng supply ng kuryente: Ang power supply para sa aparato ng TX900-2W ay kailangang maabot ang 2A@12V, Ang power supply para sa aparato ng TX900-5W ay kailangang maabot ang 3A@24V, At ang power supply para sa aparato ng TX900-10W ay ​​kailangang maabot ang 4A@24V. Kapag ang kasalukuyang supply ng kuryente ay hindi sapat, Ang distansya ng paghahatid ng wireless ay malubhang maaapektuhan.

3. Mangyaring tiyakin na ang mga antenna sa magkabilang dulo ng aparato ay patayo sa lupa at hindi naharang ng mga hadlang, Kung hindi man ay maaapektuhan ang distansya ng paghahatid. (LOS, linya ng paningin)

4. Ang antena ay dapat na mai -install nang malayo sa iba pang malalaking bahagi ng metal hangga't maaari, at isang clearance ng hindi bababa sa 20 Ang CM ay dapat matiyak sa paligid ng antena.

5. Mangyaring tiyaking gamitin ang modelo ng antena na tinukoy ng tagagawa upang matiyak na ang dalas na banda, impedance, at iba pang mga parameter ay tumutugma.

6. Matapos i -on ang aparato, tumatagal ito 30 segundo upang magsimula. Maaari lamang ilipat ang data pagkatapos makumpleto ang pagsisimula.

7. Mangyaring tiyakin na ang nakapalibot na kapaligiran kung saan ginagamit ang aparato ay walang pagkagambala mula sa mga aparato na may mataas na lakas na pagpapadala ng mga aparato ng parehong dalas, Kung hindi man ang distansya ng paghahatid ng wireless ay maaaring malubhang apektado.

8. Kapag mahirap ang signal ng pagtanggap, Maaari mong subukang pagbutihin ito sa pamamagitan ng pagbabago ng direksyon ng antena ikiling.

9. Ang TX900 ay isang asymmetric wireless link. Ang stream ng transmission code sa isang direksyon ay malaki at ang stream ng paghahatid ng code sa kabilang direksyon ay maliit. Kapag ginagamit ito, Kailangan mong ilagay ang minarkahan ng aparato “Pagpapadala ng pagtatapos” Sa pagtatapos ng video, at ang kagamitan na minarkahan “pagtanggap ng pagtatapos” Sa pagtatapos ng video.

Ang wireless na koneksyon ng koneksyon ng koneksyon sa koneksyon at pagsusuri ng problema:

1.1 Suriin ang lakas ng signal ng koneksyon ng wireless sa pamamagitan lamang ng ilaw ng signal ng aparato

Suriin ang lakas ng signal ng wireless na koneksyon sa pamamagitan ng gumaganang ilaw ng tagapagpahiwatig ng aparato ng TX900:

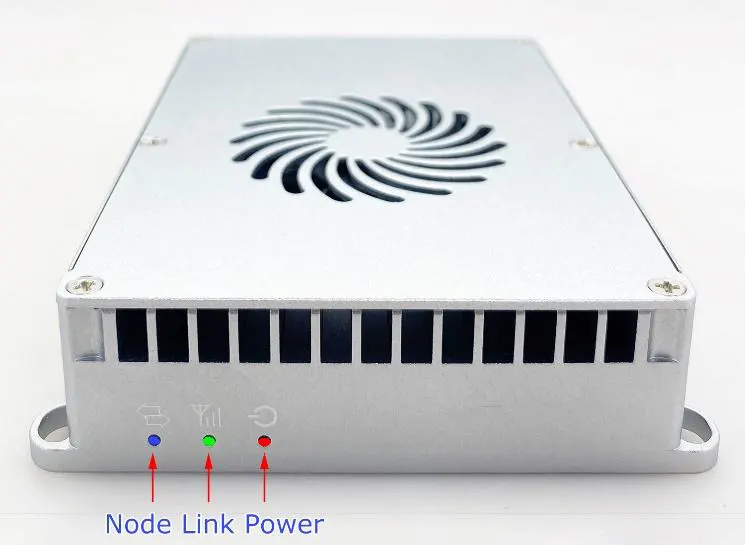

• Kapangyarihan na humantong: Ang ilaw ng tagapagpahiwatig ng pulang kapangyarihan, Laging kung kailan ang kapangyarihan ay ibinibigay nang normal.
• Node LED: Blue Node Type Indicator. Ito ay palaging kapag ang module ay na -configure upang gumana bilang isang gitnang node at kumikislap kapag na -configure upang gumana bilang isang access node.
• Link humantong: Wireless Link Status Indicator Light. Ang katayuan sa pagtatrabaho nito ay ang mga sumusunod:

Link humantong	Ay nagpapahiwatig na ang wireless na link ng module ay konektado at ang lakas ng wireless signal ay matinding.
hindi maliwanag	Nagpapahiwatig na ang wireless link ng module ay hindi konektado.
pula	Nangangahulugan ito na konektado ang wireless na link ng module, pero ang wireless signal strength ay napakahina.
kulay kahel	Ay nagpapahiwatig na ang wireless na link ng module ay konektado at ang lakas ng wireless signal ay medium.
berde	Ay nagpapahiwatig na ang wireless link ng module ay konektado at ang lakas ng wireless signal ay napakalakas.

1.2 Tingnan ang Node Wireless Parameter Pag -uulat sa pamamagitan ng Web UI

Maaaring tingnan ng TX900 ang kasalukuyang pagsasaayos ng parameter sa pamamagitan ng network port web UI at baguhin ito ayon sa mga pangangailangan ng aplikasyon. Maaaring ma -access ng mga gumagamit ang IP address nito sa pamamagitan ng Network Port Browser.

Ang default na address ng pagpapadala ng TX900 Video Receiver ay HTTP://192.168.1.11/, Ang default na pagpapadala ng TX900 Video Transmitter ay HTTP://192.168.1.12. (Mangyaring baguhin ang iyong computer upang suportahan ang 192.168.1.xxx Network Segment Una).

Ang figure sa ibaba ay nagpapakita ng isang karaniwang wireless na koneksyon ng dalawang TX900 wireless node. Ang tipikal na koneksyon na ito ay gagamitin bilang isang halimbawa sa paglaon (Tingnan ang figure sa ibaba para sa mga detalye ng kaukulang pangalan ng node at IP address).

Sa halimbawang ito:

• Remote Air Transmitter Side
• IP address: 192.168.1.12
• I -configure bilang Access Node
• Ginamit bilang isang video transmiter

• Lokal na tagatanggap ng lupa
• IP address: 192.168.1.11
• I -configure bilang gitnang node
• Ginamit bilang isang tatanggap ng video

Pataas na setting: [config3(1D4U)] o [config0(2D3U)]

• kompiyu
• Kumonekta sa lokal na gitnang node sa pamamagitan ng network cable
• Maaaring ma -access nang hiwalay sa pamamagitan ng Windows Browser
• Ang gitnang node ay http://192.168.1.11/
• Ang Access Node ay HTTP://192.168.1.12/

Suriin ang mga wireless na mga parameter na iniulat ng gitnang node:

Tulad ng ipinapakita sa figure sa ibaba, I -click ang item ng debug, Maghintay hanggang sa mag -ulat ng pahina ng Web Socket Connect tagumpay, at pagkatapos ay i -click ang pindutan ng Start.

Kapag ang gitnang node at ang pag -access node ay konektado nang wireless, Ang mga wireless na mga parameter na iniulat sa gitnang node ay makikita tulad ng mga sumusunod:

Iulat ang paglalarawan ng parameter:

Paglalarawan ng mga kaukulang item ng naiulat na mga parameter:

• [16:53:17] Kasalukuyang oras (Ang kasalukuyang orasan ng computer ng browser)
• IP:12 Ang ika -apat na bilang ng konektadong access node IP address (Sa halimbawang ito, Ang address ng Access Node IP ay 192.168.1.12)
• ANT2 Antena 2 ng gitnang node na ito (Ang mga sumusunod na mga parameter ay ang mga parameter na naaayon sa node 192.168.1.12 Natanggap ng node Ant2 na ito)
• ANT1 Antena 1 ng gitnang node na ito (Ang mga sumusunod na mga parameter ay ang mga parameter na naaayon sa node 192.168.1.12 natanggap ng node ant1 na ito)
• RSSI:-68 Halaga ng RSSI kapag natatanggap 192.168.1.12 Wireless node
• RSRP:-98 Ang halaga ng RSRP kapag natatanggap ang 192.168.1.12 Wireless node. Kapag ang distansya ay tungkol sa 1 metro, Maaaring maabot ng RSRP ang maximum na halaga ng -44. Habang tumataas ang distansya, Ang halaga ng RSRP ay magiging mas maliit at mas maliit.
• Tx:22DBM Ang kasalukuyang pagpapadala ng kapangyarihan ng wireless modem ng node na ito ay 22dbm, at ang kasalukuyang aktwal na pagpapadala ng kapangyarihan ng node na ito = 22 + Power Amplifier Gain
• ISANG ...:+23[+19~+27]DB SNR halaga at pagkakaiba -iba ng saklaw kapag tumatanggap 192.168.1.12 Wireless node. Kapag ang distansya ay napakalapit, Ang halaga ng SNR ay maaaring umabot ng tungkol sa 23 ~ 28, At kapag malayo ang distansya, Ang halaga ng SNR ay magiging mas maliit at mas maliit. Kapag ang mga halaga ng SNR ng ANT1 at ANT2 ay kapwa mas mababa kaysa sa -10, Bagaman maaaring gawin ang koneksyon sa wireless, Ang bit stream na maaaring maipadala ay napakaliit na, At ang video ay hindi maipapadala sa oras na ito.
• Distansya:0m ang distansya sa pagitan ng node na ito at ang 192.168.1.12 node, sa mga metro
• Error_per:0%, Error_per_total:0% Bit error rate kapag tumatanggap 192.168.1.12 datos

Suriin ang mga wireless na mga parameter na iniulat ng Access Node:

Ang mga parameter na iniulat ng pag -access node ay kumakatawan sa mga parameter ng signal kapag natatanggap ng access node ang wireless signal mula sa gitnang node. Ang kahulugan ng form at parameter nito ay katulad ng sa gitnang node.

1.3 Wireless ingay sahig

Ang wireless ingay na sahig ay may malaking epekto sa distansya ng paghahatid ng wireless.

Sa isang tahimik na silid, Dalawang tao ang nagsasalita nang tahimik at maririnig ang bawat isa nang malinaw kahit na ang mga ito ay ilang metro ang magkahiwalay. Ngunit kung ikaw ay nasa isang napaka maingay na kapaligiran tulad ng isang karaoke hall, Dalawang tao na nakaharap sa bawat isa ay kailangang magsalita nang malakas upang marinig ang bawat isa nang malinaw. Ang mga wireless na komunikasyon ay magkatulad. Kung ang dalawang wireless node na nakikipag -usap sa bawat isa ay nasa isang kapaligiran na may napakalaking wireless na sahig na ingay, Kahit na ang lakas ng paghahatid ay mataas, Ang distansya ng paghahatid ay magiging napakaikli. Sa kabaligtaran, Kung ang wireless ingay na sahig ay napakaliit at malinis, Pagkatapos kahit na ang isang maliit na kapangyarihan ng paghahatid ay magpadala ng isang mahabang distansya.

Kapag nakikipag -usap ang dalawang aparato ng TX900, Ang wireless na sahig ng ingay ay maaaring kalkulahin at masuri sa pamamagitan ng naiulat na mga wireless na mga parameter.

Kung ang isang TX900 node ay maayos na inilalagay sa isang tiyak na lokasyon at ang iba pang TX900 node ay unti -unting inilipat pa, Ang mga halaga ng SNR na iniulat ng dalawang node ay magiging mas maliit at mas maliit. Ang pagkuha ng gitnang node bilang isang halimbawa, Kapag ang access node ay malayo sa isang tiyak na segment ng distansya,Ang mga halaga ng SNR ng dalawang antenna ng gitnang node na tumatanggap ng pag -access node ay nasa pagitan 0 at 10., sa panahong ito, Ang wireless na sahig ng ingay sa gitnang node ay:

Wireless ingay sahig sa gitnang node = rsrp-snr

Ang parehong pamamaraan ay maaaring magamit upang makalkula ang wireless ingay na sahig sa access node. Kapag ang mga halaga ng SNR ng dalawang antenna sa pag -access node na tumatanggap ng gitnang node ay pareho sa pagitan 0 at 10, Ang wireless na sahig ng ingay sa Access Node ay:

Wireless ingay na sahig sa Access Node = RSRP-SNR

Tungkol sa pagkalkula ng wireless ingay na sahig, Ang pagkalkula ay makabuluhan lamang kapag ang SNR ng dalawang antenna ng parehong node ay nasa pagitan 0 at 10. Kung ang SNR ng dalawang antenna ng parehong node ay hindi nahuhulog sa pagitan 0 at 10 kasabay nito, Ang pagkalkula ay walang kahulugan.

Halimbawa 1

Ang mga parameter na iniulat ng gitnang node ay:

[18:30:37] IP:12 ANT2, RSSI:-86, RSRP:-118, Tx:24dBm, ISANG ...:+2[+1~+6]dB, Distansya:31060m,  Error_per:0%,  Error_per_total:0%
[18:30:37] IP:12 ANT1, RSSI:-81, RSRP:-112, Tx:24dBm, ISANG ...:+7[+6~+11]dB, Distansya:31060m,  Error_per:0%,  Error_per_total:0%

Sa oras na ito, Ang wireless na sahig ng ingay sa gitnang node ay:

Ant1 Wireless Noise Floor = RSRP-SNR = -118-2 = -120

Ant2 wireless ingay sahig = RSRP-SNR = -112-7 = -119

Ang mga parameter na iniulat ng Access Node ay

[18:30:42] ANT2, RSSI:-81,RSRP:-111, Tx:24dBm, ISANG ...:+10[+10~+12]dB, Distansya:31070m,  Error_per:0%,  Error_per_total:0%
[18:30:42] ANT1, RSSI:-88,RSRP:-119, Tx:24dBm, ISANG ...:+4[+3~+6]dB, Distansya:31070m,  Error_per:0%,  Error_per_total:0%

Sa oras na ito, Ang wireless na sahig ng ingay sa Access Node ay:

Ant1 wireless ingay sahig = RSRP-SNR = -111-10 = -121

ANT2 Wireless Noise Floor = RSRP-SNR = -119-4 = -123

Kapag ipinadala ang aming wireless na kagamitan, Ang wireless ingay na sahig ng aparato mismo ay nasubok. Ang wireless na sahig ng ingay ng aparato ng TX900 mismo ay maaaring maabot sa pagitan -122 at -126 (anuman ang gitnang node, I -access ang node o mesh node). Kung nalaman mo na ang distansya ng paghahatid ng wireless ay mas mababa kaysa sa distansya na sinabi namin sa iyo sa may -katuturang mga senaryo/kapaligiran ng aplikasyon kapag ginagamit ang aparato ng TX900 para sa pagsubok sa distansya, Pinakamabuting subukan ang wireless ingay na sahig sa magkabilang dulo. Kung ang wireless na sahig ng ingay na kinakalkula ng isang tiyak na antena ng isang tiyak na node ay hindi maganda sa buong pagsubok, Pagkatapos ang distansya ng paghahatid ng wireless ay malamang na mabawasan. Halimbawa, Ang wireless na sahig ng ingay na kinakalkula ng ANT2 sa isang dulo ay lamang -115, na kung saan ay tungkol sa 7 mas masahol kaysa sa -122. Hindi mahalaga kung paano nabago ang anggulo ng antena at oryentasyon, Ang posisyon ng node antenna ay nabago, At ang distansya sa pagitan ng dalawang node ay nabago, Ang sahig ng ingay ay pareho sa -122. (-122 upang -126) ay malinaw na naiiba, Pagkatapos ang distansya ng paghahatid ng wireless ay tiyak na medyo maliit.

1.4 Pagsubok ng Antenna/Antenna Koneksyon ng Kalidad/Sitwasyon sa Pag -block ng Antenna

Maghanap ng isang bukas, Buksan ang lugar na may medyo malinis na wireless na kapaligiran (Walang mga kagamitan sa pagpapadala ng wireless, Walang mga cable na may mataas na boltahe, Walang medyo malakas na signal ng wireless operator, at iba pa. malapit) para sa testing. Naayos na ilagay ang dalawang antenna sa isang dulo ng wireless node (Tandaan na ang dalawang antenna ay patayo sa lupa at pinananatiling kahanay hangga't maaari, at ang dalawang antenna ay dapat na parehong antena), at unti -unting lumayo sa kabilang dulo (Ang dalawang antenna sa dulo ng mobile at ang dalawang antenna sa nakapirming dulo ay hindi dapat na hadlang sa pagitan ng mga antenna hangga't maaari. Ang dalawang antenna sa mobile terminal ay patayo din sa lupa at pinananatiling kahanay. Pinakamainam para sa dalawang antenna sa mobile terminal na maging parehong antena). Ikonekta ang computer sa pamamagitan ng network port sa isang dulo, I -access ang web UI ng dalawang node nang sabay, at obserbahan ang mga wireless na mga parameter ng dalawang antenna ng mga node sa parehong mga dulo sa buong kilusan upang mag -ulat ng data. Teoretiko, Kapag ang mobile terminal ay malayo sa nakapirming terminal (halimbawa, Ilang daang metro ang layo), ang distansya, anggulo, Orientasyon, at iba pa. sa pagitan ng dalawang antenna sa isang dulo at ang pagpapadala ng antena sa kabilang dulo ay dapat na magkatulad. Kaya nga, Ang distansya sa pagitan ng dalawang antenna ang data ng pag -uulat ng wireless na parameter (SNR\RSRP\wireless noise floor) dapat ding maging katulad. Kaya nga, Matapos maging daan -daang metro ang layo, Kapag ang mga halaga ng SNR ng Ant1 at Ant2 sa isang dulo ay pareho sa pagitan 0 at 10, the difference between the SNR\RSRP\wireless noise floor values ​​of ANT1 and ANT2 should most of the time be very small (halimbawa, sa loob ng 3) ay normal. Kung sa buong proseso ng paglipat, the SNR\RSRP\wireless noise floor values ​​of ANT1 and ANT2 at a certain end have always been quite different (Tandaan na ang tatlong mga tagapagpahiwatig ay dapat bigyang pansin: ISANG ..., RSRP, Wireless ingay sahig, Minsan ang dalawa sa mga parameter ay normal , Isa lamang sa kanila ang palaging hindi normal, na kung saan ay isang problema din), at ang mga parameter ng isang tiyak na antena ay palaging medyo mababa, Kung gayon malamang na may problema sa antena na iyon (Sa pag -aakalang ang wireless device mismo ay normal na gumagana):

• Mayroong problema sa koneksyon ng antena
• Ang antena ay nakagambala sa pamamagitan ng nakapaligid na mga signal ng electromagnetic
• Ang antena mismo ay may mga problema sa kalidad
• Ang antena ay naharang ng mga hadlang sa gilid

Sa oras na ito, Kapag ang distansya ay medyo malayo (Ang halaga ng SNR ay nasa pagitan 0 at 10), Maaari mong subukang ayusin ang anggulo at oryentasyon ng antena na may mas mababang mga wireless na mga parameter upang makita kung mayroong isang pagpapabuti, o magpalit ng dalawang antenna upang makita kung mayroong isang pagpapabuti. Kung hindi ito mapabuti:

1) Suriin ang antena

2) Suriin ang koneksyon ng antena

3) Maliban sa mga wireless na aparato at mga suplay ng kuryente, patayin ang kapangyarihan ng iba pang mga elektronikong aparato (Upang maibukod ang posibilidad ng pagkagambala ng electromagnetic mula sa nakapaligid na mga elektronikong aparato) at retest.

4) Ang power supply ay malayo rin sa dalawang antenna (halimbawa, isang distansya ng higit pa sa 1.5 metro sa pamamagitan ng power supply cable). Sa aktwal na pagsubok, Natagpuan namin na kapag ang circuit control circuit ay malapit sa isang antena, Ito ay magiging sanhi ng higit na pagkagambala sa electromagnetic sa pagganap ng pagtanggap ng antena.

1.5 Mga Paraan ng Pagsubok at Pagtatasa

Kapag sumusubok ayon sa pamamaraan na inilarawan sa itaas, Kung ang wireless ingay na sahig ng dalawang antena ng isang wireless node sa isang dulo ay maaaring maabot -122 upang -126 sa isang tiyak na sandali, Ipinapahiwatig nito na ang wireless na pagganap ng pagtatapos ay napakahusay. Kung ang wireless na sahig ng ingay ng isa o dalawang antenna ng isang tiyak na wireless node ay hindi naabot -122 upang -126 Sa buong proseso ng pagsubok, Ang mga problema ay:

1) Kung ang isang antena ay maaaring maabot ito ngunit ang isa pa ay hindi pa rin, Pagkatapos ay kailangan mong i -troubleshoot ang sanhi ng problema tulad ng inilarawan sa 1.4;

2) Kung ang dalawang antenna ng isang node ay hindi maabot ito, Ngunit ang dalawang antenna ng isa pang node na nakikipag -usap dito ay maaaring maabot ito, Siguro ang node na may mahinang mga resulta ng pagsubok ay nasa isang malaking kapaligiran na may mahinang wireless na sahig na ingay. . Sa oras na ito, Maaari mong palitan ang mga posisyon ng pagsubok ng dalawang node at muling subukan. Teoretiko, Matapos ang node na may mahusay na mga resulta ng pagsubok ay inilipat sa isang bagong lokasyon, Hindi dapat magkaroon ng problema sa wireless ingay na sahig. Kung may problema pa rin, Nangangahulugan ito na ang kapaligiran kung saan matatagpuan ang punto ng pagsubok ay may mahinang wireless na sahig na ingay. Matapos subukan ang isang aparato na may isang mahusay na wireless na sahig na ingay, Kung ang wireless ingay na sahig ay palaging masama kapag nasubok sa isang bagong kapaligiran sa pagsubok, Maaari itong matukoy na ang kapaligiran kung saan matatagpuan ang punto ng pagsubok mismo ay may isang hindi magandang wireless na sahig na ingay. Ang pamamaraang ito ay maaari ring hindi direktang subukan ang wireless ingay na sahig ng kapaligiran.

1.6 Ang kapasidad ng supply ng kuryente ay nakakaapekto sa distansya ng paghahatid ng wireless

Kung ang power supply para sa mga wireless na aparato ay walang sapat na boltahe ng supply o supply ng kasalukuyang, Ito ay seryosong makakaapekto sa pagpapadala ng kapangyarihan ng wireless device, nagiging sanhi ng distansya ng paghahatid upang mabigo upang matugunan ang mga kinakailangan. Narito ang mga kinakailangan sa kuryente para sa ilan sa aming mga two-way wireless na aparato ng link:

• 2W aparato: Saklaw ng boltahe ng supply: DC12 ~ 18V, Ang maximum na kasalukuyang supply ay kailangang maabot ang 1.6A@12V.
• 5W aparato: Saklaw ng boltahe ng supply ng kuryente: DC24 ~ 28V, Ang maximum na kasalukuyang supply ng kuryente ay kailangang maabot ang 2A@24V.
• 10W aparato: Saklaw ng boltahe ng supply ng kuryente: DC24~30V, Ang maximum na kasalukuyang supply ng kuryente ay kailangang maabot ang 2.8A@28V.

Para sa mga katanungan tungkol sa mga tagubilin sa pangmatagalang transceiver para sa TX900, Mangyaring makipag -ugnay sa amin para sa libreng suporta sa teknikal.
