Question 1: The serial 3 - sbus connection must be established 10 seconds after TX900 finishes the booting sequence. Otherwise, TX900 will not be booted and those can not be paired.

serial 3 is the system debugging port, which is multiplexed for the transparent transmission serial port. During the system startup process, if serial 3 receives data, the system startup may be suspended, and the problem you mentioned will appear. Please ensure that the TX900 is powered on, do not send data to the D3 serial port while starting witin10s, and send the data casually after 10s.

Question 2: If we use serial 1 for sbus, the sbus data frame is corrupted during working.

When you use serial 1 to connect to the sbus module, what is the amount of data on the sbus? (For example, one frame of sbus is 25 bytes, how many frames are sent by the client within 1 second?) I use serial 1 to connect to the sbus module for testing. It is okay to send a frame of Sbus data every 20ms (equivalent to sending 50 frames in 1s). I don’t know why you said there is a problem. In addition, when you test serial 1, do you lose data in a short-distance test or a long-distance test?

Question 3: Does your TX900 long-range wireless video transmitter and receiver support Sbus and TTL?

We can make the D2 serial port for Sbus, D1, and D3 serial ports for TTL or RS232.

The serial port for the drone wireless video data transceiver I received is RS232. I need Sbus and TTL for the flight controller and camera gimbal. What should I do now?

1. If you can open the transceiver, and change the hardware from RS232 to TTL, please check the below link. https://ivcan.com/change-rs232-to-ttl-of-wireless-video-data-link-modem/ 2. If you don't want to change the hardware by disassembling the shell of the transceiver, you can also add an adapter outside the transceiver. The following picture is the adapter board of rs232 to S-Bus. One customer didn't tell us what kind of connector he needed before delivery. The customer had to use an external adapter board to connect the flight control and the PTZ camera, as shown in the picture below. It brings a lot of trouble to the follow-up connection. When you place an order, please tell us what kind of interface you need, for example, TTL (UART) to connect to the flight control and Sbus to connect the PTZ camera gimbal.

Cost of changing RS232 to Sbus and UART telemetry for UAV?

It is free. Just tell me whether you need rs232 or Sbus when you place an order.

ওয়্যারলেস ভিডিও ডেটা অডিও আরসি নিয়ন্ত্রণ লিঙ্কের জন্য Sbus

অর্ডার দেওয়ার সময়, TX900 একটি অন্তর্নির্মিত Sbus ইন্টারফেসে যোগ করা যেতে পারে.

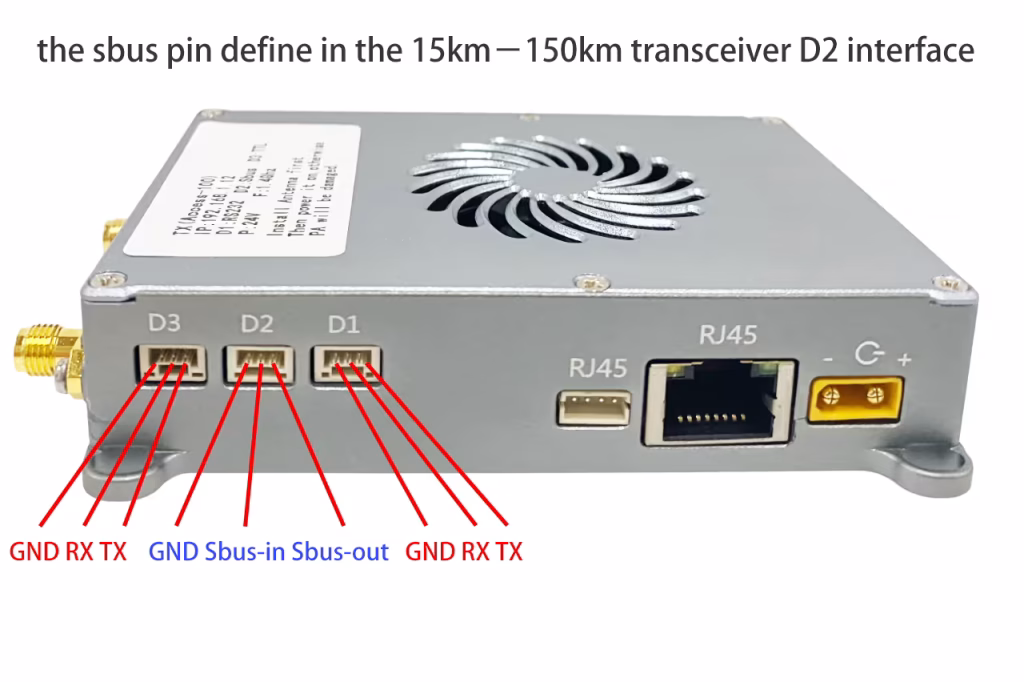

the sbus pin define in the 15km－150km transceiver D2 interface — এসবিইউএস পিন 15km－150km ট্রান্সসিভার ডি 2 ইন্টারফেসে সংজ্ঞায়িত

D2 একটি যৌগিক ইন্টারফেস, জিএনডি সহ, Sbus ইন এবং Sbus আউট.
মাটিতে রিমোট কন্ট্রোল সাইডে, আপনাকে এটিকে TX900 এর D2 sbus-in ইন্টারফেসের সাথে সংযুক্ত করতে হবে.
এয়ার ফ্লাইট কন্ট্রোল সাইডে, আপনাকে এটিকে TX900 এর D2 sbus-out ইন্টারফেসের সাথে সংযুক্ত করতে হবে.

TX900 এর আগে Sbus ইন্টারফেসের প্রয়োজন ছিল না, এবং Sbus অ্যাডাপ্টার বোর্ড থেকে একটি বাহ্যিক TTL প্রয়োজন ছিল

সুচিপত্র

প্রশ্ন 1: সিরিয়াল 3 – sbus সংযোগ স্থাপন করা আবশ্যক 10 TX900 বুটিং সিকোয়েন্স শেষ করার পর সেকেন্ড. অন্যভাবে, TX900 বুট করা হবে না এবং সেগুলি পেয়ার করা যাবে না.

ক্রমিক 3 সিস্টেম ডিবাগিং পোর্ট, যা স্বচ্ছ ট্রান্সমিশন সিরিয়াল পোর্টের জন্য মাল্টিপ্লেক্সড. সিস্টেম স্টার্টআপ প্রক্রিয়া চলাকালীন, সিরিয়াল হলে 3 ডেটা গ্রহণ করে, সিস্টেম স্টার্টআপ সাসপেন্ড হতে পারে, এবং আপনার উল্লেখ করা সমস্যা প্রদর্শিত হবে.
দয়া করে নিশ্চিত করুন যে TX900 চালু আছে, witin10s শুরু করার সময় D3 সিরিয়াল পোর্টে ডেটা পাঠাবেন না, এবং 10 সেকেন্ডের পর আকস্মিকভাবে ডেটা পাঠান.

প্রশ্ন 2: আমরা যদি সিরিয়াল ব্যবহার করি 1 বাসের জন্য, কাজ করার সময় sbus ডেটা ফ্রেম নষ্ট হয়ে গেছে.

আপনি যখন সিরিয়াল ব্যবহার করেন 1 sbus মডিউল সংযোগ করতে, sbus-এ ডেটার পরিমাণ কত? (উদাহরণ স্বরূপ, sbus একটি ফ্রেম হয় 25 বাইট, ক্লায়েন্ট দ্বারা কত ফ্রেম এর মধ্যে পাঠানো হয় 1 দ্বিতীয়?)
আমি সিরিয়াল ব্যবহার করি 1 পরীক্ষার জন্য sbus মডিউলের সাথে সংযোগ করতে. প্রতি 20ms অন্তর Sbus ডেটার একটি ফ্রেম পাঠানো ঠিক আছে৷ (পাঠানোর সমতুল্য 50 1s মধ্যে ফ্রেম). আমি জানি না আপনি কেন বললেন সমস্যা আছে.
এছাড়াও, যখন আপনি সিরিয়াল পরীক্ষা 1, আপনি কি একটি স্বল্প-দূরত্বের পরীক্ষা বা একটি দীর্ঘ-দূরত্বের পরীক্ষায় ডেটা হারাবেন??

প্রশ্ন 3: আপনার TX900 লং-রেঞ্জ ওয়্যারলেস ভিডিও ট্রান্সমিটার এবং রিসিভার Sbus এবং TTL সমর্থন করে??

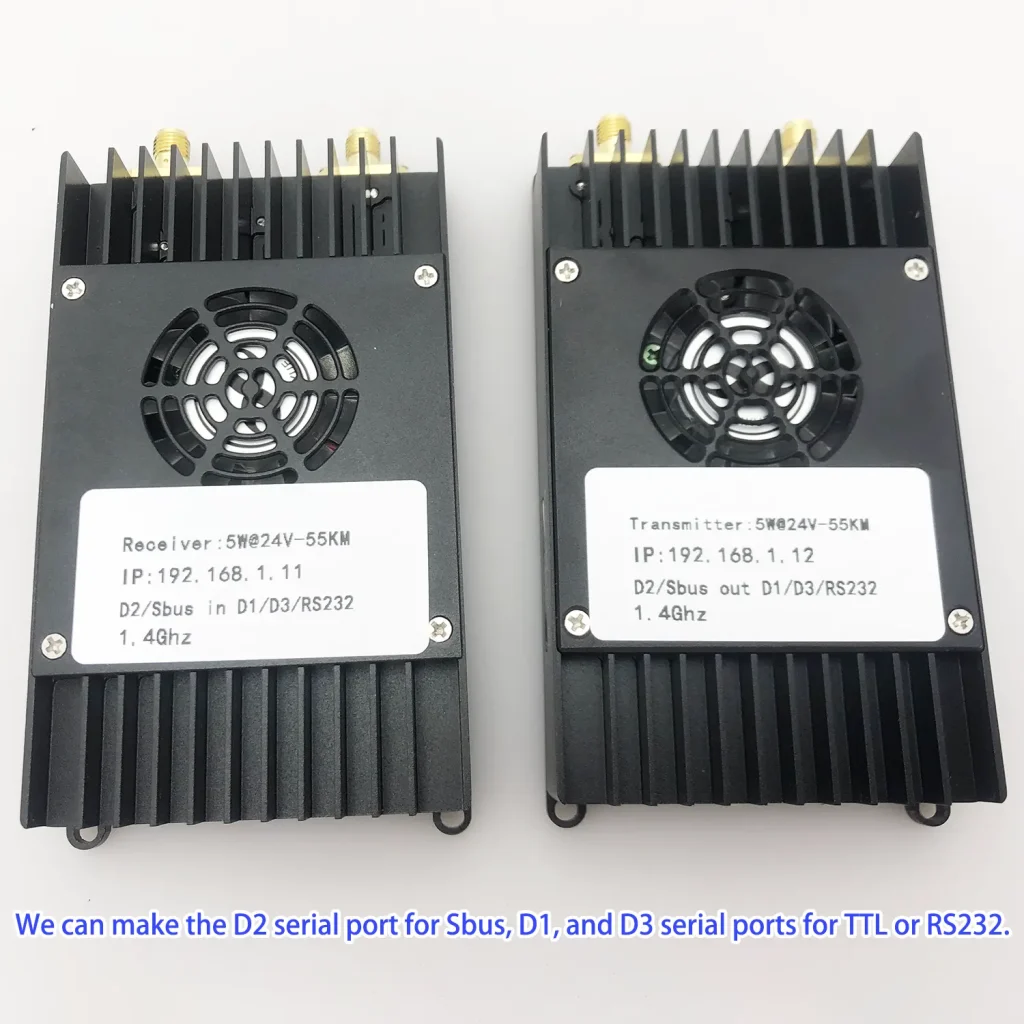

We-can-make-the-D2-serial-port-for-Sbus-D1-and-D3-serial-ports-for-TTL-or-RS232

আমরা Sbus এর জন্য D2 সিরিয়াল পোর্ট করতে পারি, ডি 1, এবং TTL বা RS232 এর জন্য D3 সিরিয়াল পোর্ট.

আমি প্রাপ্ত ড্রোন ওয়্যারলেস ভিডিও ডেটা ট্রান্সসিভারের সিরিয়াল পোর্ট হল RS232. আমার ফ্লাইট কন্ট্রোলার এবং ক্যামেরা জিম্বালের জন্য Sbus এবং TTL দরকার. আমার এখন কি করা উচিত?

1. ট্রান্সসিভার খুলতে পারলে, এবং হার্ডওয়্যারটি RS232 থেকে TTL এ পরিবর্তন করুন, নীচের লিঙ্ক চেক করুন.
https://ivcan.com/change-rs232-to-ttl-of-wireless-video-data-link-modem/

2. আপনি যদি ট্রান্সসিভারের শেলটি বিচ্ছিন্ন করে হার্ডওয়্যার পরিবর্তন করতে না চান, আপনি ট্রান্সসিভারের বাইরে একটি অ্যাডাপ্টার যোগ করতে পারেন.

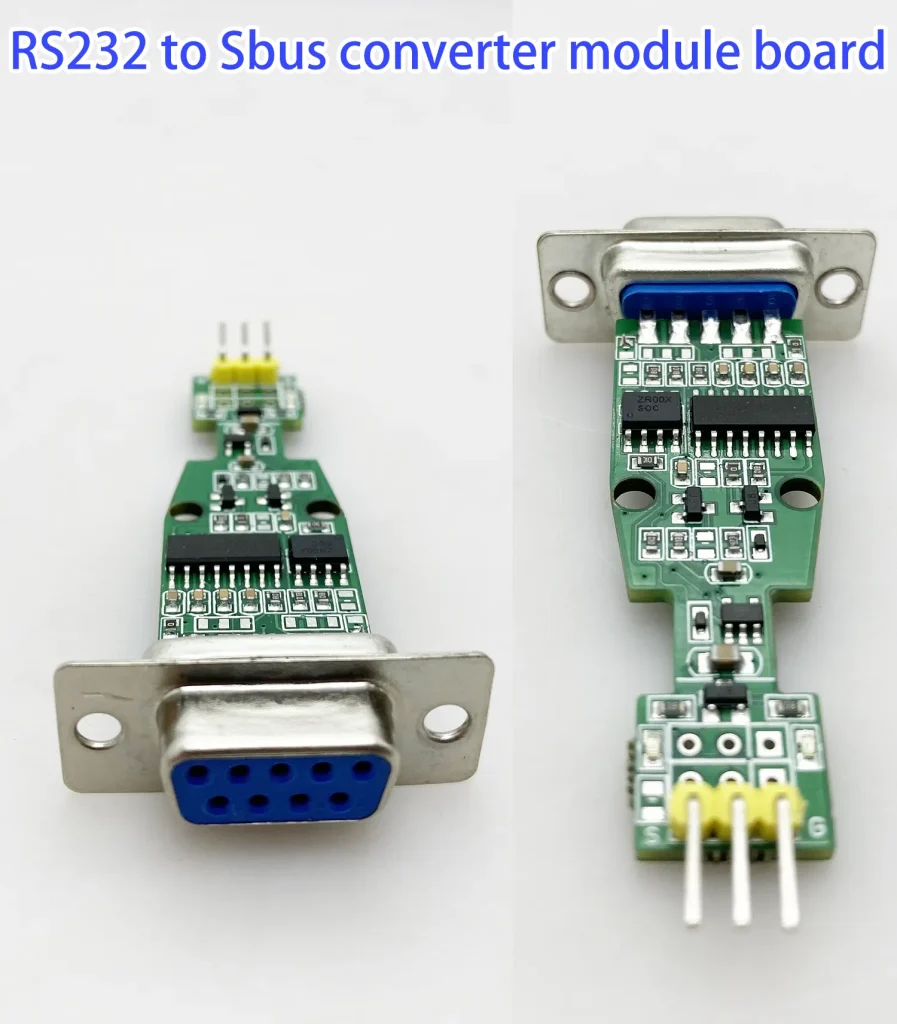

নিচের ছবিটি rs232 থেকে S-Bus-এর অ্যাডাপ্টার বোর্ড.
RS232 to Sbus and RS232 to TTL converter module board
একজন গ্রাহক ডেলিভারির আগে তার কী ধরনের সংযোগকারী প্রয়োজন তা আমাদের জানাননি.
ফ্লাইট কন্ট্রোল এবং PTZ ক্যামেরা সংযোগ করতে গ্রাহককে একটি বাহ্যিক অ্যাডাপ্টার বোর্ড ব্যবহার করতে হয়েছিল, নিচের ছবিতে দেখানো হয়েছে.
এটি ফলো-আপ সংযোগে অনেক ঝামেলা নিয়ে আসে. আপনি যখন একটি অর্ডার দিন, আপনার কি ধরনের ইন্টারফেস প্রয়োজন অনুগ্রহ করে আমাদের বলুন, উদাহরণ স্বরূপ, টিটিএল (UART) ফ্লাইট কন্ট্রোলের সাথে সংযোগ করতে এবং PTZ ক্যামেরা জিম্বাল সংযোগ করতে Sbus.

RS232 TTL UART SBUS converter board module

UAV-এর জন্য Sbus এবং UART টেলিমেট্রিতে RS232 পরিবর্তন করার খরচ?

এটা বিনামূল্যে. আপনি অর্ডার দেওয়ার সময় আপনার আরএস২৩২ বা এসবি দরকার কিনা তা আমাকে বলুন.

আমার TX-900 ডিফল্ট ডেটা সিরিয়াল পোর্ট হল UART, এখন আমার ড্রোন রিমোট কন্ট্রোলারকে সমর্থন করার জন্য আমি কীভাবে এটিকে Sbuসে পরিবর্তন করতে পারি?

আপনাকে এক জোড়া কিনতে হবে (দুই টুকরা) রূপান্তরকারী বোর্ডের. UART থেকে Sbus এবং Sbus থেকে UART.

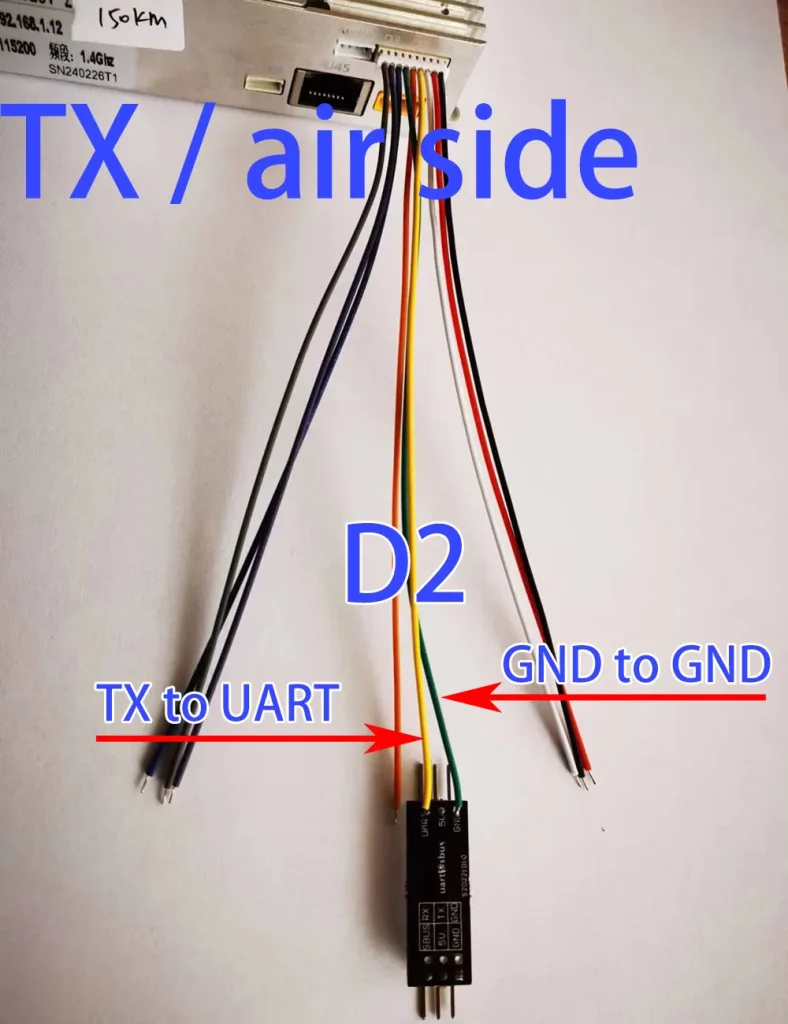

how-to-change-UART-to-Sbus-for-drone-long-range-wireless-video-data-transmitter-and-receiver — TX এয়ার ড্রোন সাইডে UART থেকে বাস কনভার্টার

how-to-change-UART-to-Sbus-for-drone-long-range-wireless-video-data-transceiver — RX গ্রাউন্ড RC পাশ থেকে UART কনভার্টার Sbus

Tx900 পিন কিছু ক্লায়েন্টের জন্য সংজ্ঞায়িত হয়েছে যাদের এসবিইউগুলির প্রয়োজন

Sbus for Wireless Video Data Audio RC control Link TX900 1

আপনি যখন একটি অর্ডার দিন, আপনার কোন ডেটা সিরিয়াল পোর্ট প্রয়োজন তা আমাকে বলার চেষ্টা করুন. আমরা আমাদের ড্রোন ট্রান্সসিভার TX900 এ sbus মডিউল ইনস্টল করতে পারি, উপরের ছবিতে দেখানো হয়েছে. যদি আপনি আমাদের না বলেন যে আপনার একটি sbus ইন্টারফেস প্রয়োজন, আমরা এটিকে একটি ডিফল্ট RS232 বা UART TTL সার্বজনীন ডেটা ইন্টারফেস বানাব.
যদি আপনার প্রকৌশলী দেখতে পান যে এখনও একটি sbus ইন্টারফেসের প্রয়োজন আছে, আপনাকে নিম্নলিখিত রূপান্তর মডিউলটি ব্যবহার করতে হবে.

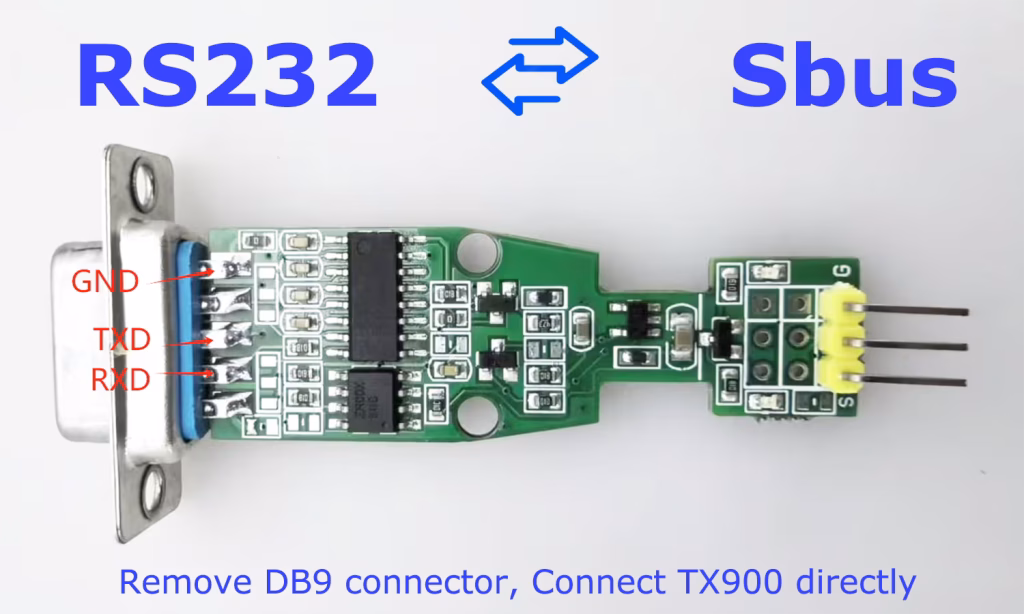

RS232 থেকে Sbus কনভার্টার মডিউল

আপনি TX900 অর্ডার করার সময় Sbus ইন্টারফেসের অনুরোধ না করলে, আমাদের TX900 এর তিনটি ডেটা পোর্ট হবে RS232 বা UART TTL.
যদি একটি RS232 ডেটা ইন্টারফেস থাকে, আপনি RS232 থেকে Sbus মডিউল ব্যবহার করতে পারেন এবং এই ফাংশনটি অর্জন করতে TX900 শেলের সাথে সংযোগ করতে পারেন.
