এফপিভি ভিডিও স্ক্র্যাম্বলার কীভাবে ট্রান্সমিটার-রিসিভারে এফপিভি অ্যানালগ ভিডিও এনক্রিপশন-ডিক্রিপশন মডিউল গোপনীয়তা রক্ষা করে

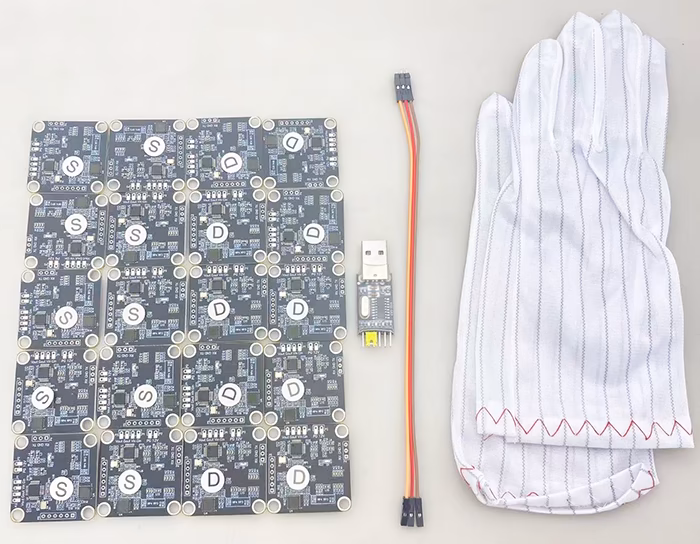

এগুলি আমাদের এফপিভি ভিডিও স্ক্র্যামবলার প্যাকেজগুলির বিভিন্ন পরিমাণের সামগ্রীর কয়েকটি ছবি. যদিও পরিমাণটি আলাদা, আমরা ইউএসবি একটি সেট দেব, ক্ষমতা, এবং ভিডিও ইনপুট এবং বিনামূল্যে জন্য আউটপুট কেবল সরঞ্জাম.

FPV ভিডিও স্ক্র্যাম্বলার, ট্রান্সমিটার-রিসিভারে কীভাবে এফপিভি অ্যানালগ ভিডিও এনক্রিপশন-ডিক্রিপশন মডিউল গোপনীয়তা রক্ষা করে

ট্রান্সমিটার টিএক্স স্ক্র্যাম্বলিং এনক্রিপশন মডিউল রিসিভার আরএক্স ডেসক্র্যাম্বলিং ডিক্রিপশন মডিউলটি আমাদের এফপিভি ভিডিও এনক্রিপশন এবং ডিক্রিপশন মডিউল.

উপরের ভিডিওতে এটি কীভাবে কাজ করে তা আমি আপনাকে দেখাব.

প্রথম, আসুন আমাদের এনক্রিপশন মডিউলটি দেখতে দিন, এটিতে একটি ভিডিও ইনপুট এবং 12-ভোল্ট ইনপুট রয়েছে. অন্যদিকে, একটি ভিডিও আছে. একটি ভিডিও কেবল আমাদের সাথে আউটপুট সংযুক্ত করছে 1.2 GHz অ্যানালগ ট্রান্সমিটার. টিটিএল সিরিয়াল পোর্ট কম্পিউটারের সাথে সংযোগ স্থাপন করছে.

এটি আমাদের 1.2GHz এফপিভি ভিডিও রিসিভার, এটি ভিডিও ট্রান্সমিটার থেকে ওয়্যারলেসভাবে ভিডিও গ্রহণ করে. এর ভিডিওটি আমাদের ডিক্রিপশন মডিউলটি সংযুক্ত করছে. এটি 12-ভোল্ট পাওয়ার ইনপুট, ডিক্রিপশন পরে আমাদের মনিটরে ভিডিও আউটপুট.

এখন মনিটরে স্ক্র্যাম্বলড ভিডিওটি ভালভাবে দেখা যায় না. কারণ আমাদের এনক্রিপশন কী 600 এবং ডিক্রিপশন কী হয় 6000. এনক্রিপশন কোডটি আলাদা, সুতরাং ভিডিওটি দেখা যায় না.

তারপরে ডিক্রিপশন কোডটি পরিবর্তন করা যাক 600, ট্রান্সমিটার এবং রিসিভারে কোডটি একই রাখা. তারপরে আমরা এটি সেট করি, আমি যখন লেখায় ক্লিক করি, এটি একটি লেখার ত্রুটি দেখায়! তারপরে সংযোগটি বন্ধ করুন, এবং এটি আবার খুলুন. আপনি যখন দেখুন, আপনাকে স্বাগতম, তারপরে লিখুন ক্লিক করুন. “সফল লিখুন”. এখন আমরা সফলভাবে এটি সেট করেছি, ভিডিওটি সাধারণত প্রাপ্ত হয়.

এখন আসুন এনক্রিপশন কোডটি পরিবর্তন করা যাক 6000, বিভিন্ন এনক্রিপশন কোড পরিবর্তন করতে, ভিডিওটি দেখতে দেখা বা স্ক্র্যাম্বলড হয়.
তারপরে সেট করা যাক, দেখুন, মনিটরে আমাদের ভিডিওটি তাত্ক্ষণিকভাবে এই গার্বলড ভিডিওটি প্রদর্শন করবে, আপনি কিছুই দেখতে পাচ্ছেন না, এটি সব গার্লড.

এখন, তারপরে আমরা এটি পিছনে সেট করেছি. ডিক্রিপশনও সেট করা আছে 6,000. আসুন এটি আবার সেট করা যাক, সেটিং সফল হয়, আমাদের ভিডিও সঠিকভাবে কাজ শুরু করবে.

আরও একটি জিনিস, এফপিভি ভিডিও স্ক্র্যামব্লার যুক্ত করা কোনও বিলম্ব যোগ করে না.

এফপিভি ভিডিও স্ক্র্যাম্বলার এফএকিউ

প্রশ্ন: কেন ট্রান্সমিটার এবং রিসিভারগুলিকে এনক্রিপশন এবং ডিক্রিপশন ফাংশন সমর্থন করতে হবে?

আপনার FPV ভিডিও সম্প্রচার করা হচ্ছে৷, অন্যরা কি একই ফ্রিকোয়েন্সিতে আপনার লাইভ ভিডিওতে গুপ্তচরবৃত্তি করছে?

এটি সম্ভব যদি আপনার ওয়্যারলেস ট্রান্সমিশন সিস্টেম এনক্রিপশন সমর্থন না করে.

আপনার ড্রোন ভিডিওটি একটি টিভি স্টেশনের ট্রান্সমিশন টাওয়ারের মতো. যতক্ষণ না অন্যরা ফ্রিকোয়েন্সি সামঞ্জস্য করে, তারা ডিজিটাল টিভি প্রোগ্রাম গ্রহণ করতে পারে এবং আপনার ড্রোন দ্বারা ধারণ করা ভিডিও দেখতে পারে.

তাই আপনার গোপনীয়তা রক্ষা করতে, অনুগ্রহ করে ট্রান্সমিটার এবং রিসিভারের মধ্যে একটি AES128bit পাসওয়ার্ড সেট করুন.

যদি আপনার ট্রান্সমিটার এবং রিসিভার এনক্রিপশন এবং ডিক্রিপশন সমর্থন না করে, তাদের ব্যবহার বন্ধ করাই ভালো.

আমাদের FPV1887 একটি 50-কিলোমিটার পরিসর সমর্থন করে, তাই ড্রোনকে কেন্দ্র করে ৫০ কিলোমিটার রেঞ্জের মধ্যে, অন্যরা আপনার মতো একই ফ্রিকোয়েন্সি খুঁজে পেতে এবং ড্রোন থেকে জীবন্ত ভিডিও পেতে স্বয়ংক্রিয়ভাবে স্টেশন অনুসন্ধান করতে পারে. অনুগ্রহ করে আমাদের ঐচ্ছিক ট্রান্সমিটার প্যারামিটার কনফিগারেশন বোর্ড টুল কিনতে ভুলবেন না, ট্রান্সমিটার এবং রিসিভারে সর্বোচ্চ 128-বিট পাসওয়ার্ড যোগ করুন, এবং আপনার গোপনীয়তা লক করুন.

ড্রোন কমপোজিট ভিডিও স্ক্র্যামবলার আপনার সুরক্ষার জন্য সেরা এনক্রিপশন এবং ডিক্রিপশন মডিউল. ড্রোন ভিডিও স্ক্র্যাম্বলারের দাম সম্পর্কে জিজ্ঞাসা করুন, অনুগ্রহ যোগাযোগ আমাদের.

আমি আপনাকে কীভাবে এফপিভি ভিডিও স্ক্র্যামব্লারকে সংযুক্ত করতে এবং পরিচালনা করবেন তা দেখাতে দিন.
স্ক্র্যাম্বলিং মডিউল এবং ডেসক্র্যাম্বলিং মডিউলটি হার্ডওয়্যারে একই. পার্থক্যটি হ'ল প্যারামিটার সফ্টওয়্যারটিতে আপনি সেট করতে পারেন এমন ভূমিকা. (শুধুমাত্র উইন্ডোজ ওএস সংস্করণ).

পাওয়ার লাইনের মতো একই দিকে অ্যানালগ সিগন্যাল ভিডিও ইনপুট লাইন, যা ভিডিও সিগন্যাল লাইন এবং গ্রাউন্ড লাইন.

থ্রি-পিন সংযোগকারীটি হ'ল সিরিয়াল পোর্ট যা কম্পিউটারের সাথে সংযোগ স্থাপন করে, এবং একই পাশের সংযোজকটি ভিডিও আউটপুট লাইন. ভিডিও আউটপুট স্ক্র্যাম্বলার মডিউল এবং এফপিভি এয়ারসাইডে ভিডিও ট্রান্সমিটারে প্রেরণ করা হয়, এবং ভিডিও আউটপুট ডেসক্র্যাম্বলার মডিউল এবং গ্রাউন্ড রিসিভার সাইডে মনিটরে প্রেরণ করা হয়.

পাওয়ার সাপ্লাই 5-15V ইনপুট সমর্থন করে, পছন্দসই 12 ভি. যদি এটি 5V এর চেয়ে কম হয়, বিদ্যুৎ সরবরাহ শুরু বা কাজ নাও হতে পারে.

আপনি যদি স্ক্র্যাম্বলিং অ্যালগরিদম সেট করতে চান, আপনি ইউএসবি-টু-টিটিএল সিরিয়াল পোর্ট সরঞ্জামের মাধ্যমে আপনার কম্পিউটারটি সংযুক্ত করতে পারেন. স্ক্র্যাম্বলার মডিউলটিতে টিএক্স পিনটি ইউএসবি-টু-টিটিএল সিরিয়াল পোর্ট সরঞ্জামের আরএক্স পিনের সাথে সংযুক্ত রয়েছে. এবং স্ক্র্যাম্বলার মডিউলটিতে আরএক্স পিনটি ইউএসবি-টু-টিটিএল সিরিয়াল পোর্টে টিএক্সের সাথেও সংযুক্ত রয়েছে.

ভাল সংযোগ করার পরে, আপনার কম্পিউটারে ইউএসবি ড্রাইভ .োকান. কনফিগারেশন সফ্টওয়্যার খুলুন (সিভিবিএস স্ক্র্যাম্বলিং সহকারী). সংযোগের জন্য অপেক্ষা করছি. যদি আপনার কম্পিউটার ইউএসবি সিরিয়াল সরঞ্জামের ড্রাইভার ইনস্টল না করে, আপনার এটি ম্যানুয়ালি ইনস্টল করা দরকার.

তারপরে আমরা এখানে পড়ি যে এটি সংযুক্ত রয়েছে. উইন্ডোজের বীজ দেখুন, এটি আমাদের স্ক্র্যাম্বলিং অ্যালগরিদম বেছে নিচ্ছে, আপনি থেকে সংখ্যা পরিবর্তন করতে পারেন 0 থেকে 7679. তারপরে পরিবর্তনগুলি হওয়ার পরে এটি এখানে লেখার বোতামটি ক্লিক করুন এবং এটি সংরক্ষণ করা হবে. এভাবেই স্ক্র্যামবলার অ্যালগরিদম পরিবর্তন করা যায়

একইভাবে, আপনাকে ডেসক্র্যাম্বলিং মডিউলটিতে একই অ্যালগরিদম নির্বাচন করতে হবে.

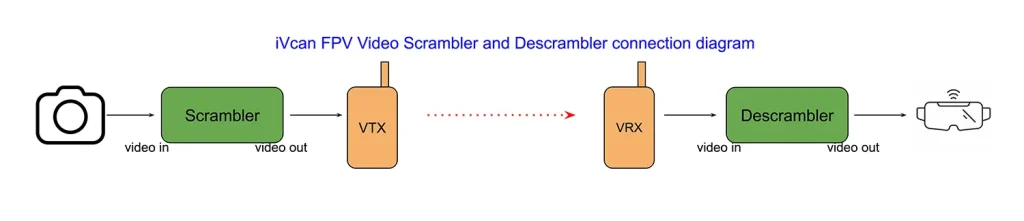

এখন আমি ভিডিও ট্রান্সমিটার এবং রিসিভারের সাথে স্ক্র্যাম্বলার মডিউল এবং ডেসক্র্যাম্বলার মডিউলটি সংযুক্ত করেছি.

এটি একটি সিভিবিএস ক্যামেরা. ক্যামেরা থেকে স্ক্যাম্বলার মডিউলটির ভিডিও ইনপুটটিতে যৌগিক ভিডিও কেবলটি সংযুক্ত করুন. এখানে সিভিবিএস ভিডিও ইনপুট, ভিডিও স্ক্র্যাম্বলার মডিউলটি পাস করুন. তারপরে এই দিকটি ট্রান্সমিটারের ভিডিও আউটপুট.

ডেসক্র্যাম্বলার মডিউলটি কীভাবে রিসিভার এবং ডিসপ্লেতে সংযুক্ত রয়েছে তা দেখুন. ওয়্যারলেস ভিডিও রিসিভার দ্বারা প্রাপ্ত ভিডিওটি ডেসক্র্যাম্বলিং মডিউলটিতে আউটপুট. ভিডিও ডেসক্র্যাম্বলার মডিউলে ইনপুট. ভিডিওটি এখানে অ্যালগরিদম দ্বারা সজ্জিত, এবং পুনরুদ্ধার করা ভিডিওটি সাধারণত প্রদর্শিত হতে পারে. মনিটরের ভিডিও আউটপুট.

এখন আমি প্রদর্শন করব যে রিসিভারের কোনও ডেসক্র্যাম্বলার মডিউল না থাকলে এবং ট্রান্সমিটারের একটি স্ক্র্যামব্লার থাকে কিনা তা প্রদর্শনটি কী দেখতে পাবে. ডেসক্র্যাম্বলার মডিউলটি সংযোগ বিচ্ছিন্ন করুন, তারপরে আসুন সরাসরি এখানে সংযোগ করা যাক. এফপিভি ভিআরএক্স রিসিভার বক্সটি সরাসরি মনিটরের সাথে সংযুক্ত রয়েছে. মনিটরের দিকে তাকান, স্ক্রিনটি স্ট্রাইপগুলি দেখায় এবং এই ডেসক্র্যাম্বলার মডিউলটি যুক্ত না করে ছবিটি পরিষ্কার নয়. মনিটরের ভিডিওটি গার্লড. এটি ভালভাবে প্রদর্শিত হতে পারে না, এফপিভি ভিডিও লুকিয়ে রাখার বা লক করার উদ্দেশ্য অর্জন করতে.

কীভাবে অ্যানালগ এফপিভি ভিডিও স্ক্র্যামবলার এবং ডেসক্র্যামবলার ক্যামেরা থেকে মনিটরে পরীক্ষা করবেন

কীভাবে ভিডিও স্ক্র্যাম্বলিং এবং ডেসক্র্যাম্বলিং মডিউলটি পরীক্ষা করবেন? এই ভিডিওটি আপনাকে দেখায়.
12 ভি পাওয়ার সাপ্লাই এবং একটি সিভিবিএস ক্যামেরা প্রস্তুত করুন.
প্রথম, আমরা কোনও স্ক্র্যামবলার বা ডেসক্র্যাম্বলার মডিউল ছাড়াই সিভিবিএস ক্যামেরাটি মনিটরের সাথে সংযুক্ত করব.
আমরা দেখতে পাচ্ছি যে মনিটরটি ক্যামেরার ভিডিও সংকেত প্রদর্শন করতে শুরু করে. তারপরে আমরা কেবল একটি এফপিভি ভিডিও স্ক্র্যাম্বলার মডিউল বোর্ডকে সংযুক্ত করি.
স্ক্র্যাম্বলার মডিউলটির ভিডিও ইনপুট ক্যামেরার ভিডিওকে সংযুক্ত করে.
এই কেবলটি স্ক্র্যামবলার মডিউলটির ভিডিও আউটপুট.
আমরা ভিডিও আউটপুট কেবলটি মনিটরের ভিডিও ইনপুট কেবলের সাথে সংযুক্ত করার পরে. এখন, আমরা দেখতে পাচ্ছি যে মনিটর ভিডিও সংকেত পেয়েছে, তবে এটি স্ক্র্যাম্বলড এবং সাধারণত সামগ্রীটি প্রদর্শন করতে পারে না. কারণ ভিডিও সিগন্যালটি স্ক্র্যাম্বলিং মডিউল দিয়ে যায়.

এখন আমরা পরীক্ষার জন্য ডেসক্র্যাম্বলিং মডিউলটিতে ভিডিও ইনপুটটিতে স্ক্র্যাম্বলড ভিডিও সংকেত সংযুক্ত করি. স্ক্র্যাম্বলার মডিউল থেকে ভিডিও আউটপুট কেবলটি ডেসক্র্যাম্বলার মডিউলটির ভিডিও ইনপুট কেবলের সাথে সংযুক্ত.
ভিডিও সিগন্যালটি স্ক্র্যাম্বলিং এবং ডেসক্র্যাম্বলিং মডিউলগুলির মধ্য দিয়ে যায়, এবং ভিডিওটি মনিটরের আউটপুট. ভিডিও কেবল ইন্টারফেসটি অবশ্যই শক্তভাবে সংযুক্ত থাকতে হবে. এই সময়ে, আমরা দেখতে পাচ্ছি যে মনিটরের ভিডিও সিগন্যালটি স্বাভাবিক অবস্থায় ফিরে এসেছে, এবং আমরা একটি পরিষ্কার ক্যামেরা ভিডিও দেখতে পারি.

এখানে, আমরা কেবলগুলি সংযোগ বিচ্ছিন্ন করি এবং আপনাকে আপনার এফপিভি ওয়্যারলেস ভিডিও ট্রান্সমিটার এবং রিসিভারকে আলাদাভাবে সংযুক্ত করতে হবে. আপনার এফপিভি ট্রান্সমিটারের ভিডিও ইনপুটটিতে স্ক্র্যাম্বলার মডিউলটির মাধ্যমে ভিডিও কেবলটি সংযুক্ত করুন. গ্রাউন্ড রিসিভার সাইডে, প্রথম, আপনার এফপিভি ভিডিও রিসিভারটি সংযুক্ত করুন, এবং তারপরে আউটপুট ভিডিও সিগন্যালটি আমাদের ডেসক্র্যাম্বলিং মডিউলটি দিয়ে যায় এবং আপনার মনিটরের সাথে সংযুক্ত থাকে.

এখন আমরা ওয়্যারলেস ভিডিও ট্রান্সমিটার এবং রিসিভারকে সংযুক্ত করি না. স্ক্র্যামবলার এবং ডেসক্র্যাম্বলার মডিউলটি সরাসরি সংযুক্ত করুন. যদি ডেসক্র্যাম্বলার মডিউলটি যুক্ত না করা হয়, সরাসরি মনিটরে ভিডিও আউটপুট.
আমরা মনিটরে যে ভিডিওটি দেখি তা স্ক্র্যাম্বলড, এবং ভায়িউর যে ভিডিওটি দেখেছে তা এইভাবে স্ক্র্যাম্বল করা হয়েছে. আমাদের স্ক্র্যাম্বলিং মডিউল দিয়ে আপনার ভিডিও গোপনীয়তা রক্ষা করুন.

আমরা আরও একটি আকর্ষণীয় পরীক্ষা করতে পারি. আপনি যদি আমাদের স্ক্র্যাম্বলিং এবং ডেসক্র্যাম্বলিং মডিউলগুলি পান, সেগুলি পরীক্ষা করার জন্য আপনাকে কেবল একটি ক্যামেরা এবং একটি মনিটর সংযোগ করতে হবে. এটি একটি ডেসক্র্যাম্বলার মডিউল ভিডিও ইনপুট লাইন, সিভিবিএস ক্যামেরায় সংযুক্ত.

এখন ডেসক্র্যাম্বলিং মডিউলটিতে পাওয়ার সাপ্লাইটিও সংযুক্ত করুন. এখানে মনিটরের ভিডিও আউটপুট কেবল. উপায় দ্বারা, ভিডিওটি বিলম্ব বাড়বে না, যা সর্বাধিক 0.2 মিলিসেকেন্ড. আমরা দেখতে পাচ্ছি যে মনিটরে প্রদর্শিত ভিডিওটিও স্ক্র্যাম্বল করা হয়েছে. যদি আপনার কোন প্রশ্ন থাকে তাহলে, দয়া করে আমাদের সাথে যোগাযোগ করুন এবং আমরা আপনাকে একটি সমাধান দেখাব.

গ্রিন বোর্ড সংস্করণ উত্পাদন বন্ধ হয়ে গেছে, এখন কেবল ব্ল্যাক বোর্ড সংস্করণে ছোট স্টক রয়েছে, 400 পিসি এর চেয়ে কম. পরিষ্কার স্টক পরে, অন্য একজন বড় ক্রেতা একচেটিয়া বিক্রয় এজেন্টে স্বাক্ষর করেছেন, আমরা এই পণ্যগুলি উত্পাদন এবং বিক্রয় করব না.

অনবরত জিজ্ঞাসিত প্রশ্ন

প্রশ্নঃ: সংস্করণ হয় 2 এফপিভি ভিডিও স্ক্র্যামবলার এবং ডেসক্র্যাম্বলার মডিউল প্রোগ্রামেবল এফটিডিআইয়ের মাধ্যমে?
একটি: আমরা এফটিডিআই দিয়ে পরীক্ষা করিনি. যাহোক, সিরিয়াল পোর্টের মাধ্যমে প্যারামিটারগুলি পরিবর্তন করা যেতে পারে.

Ftdi একটি সংস্থার নাম, ফিউচার টেকনোলজি ডিভাইসস ইন্টারন্যাশনালের জন্য দাঁড়িয়ে. যাহোক, প্রতিদিনের ব্যবহারে, লোকেরা যখন বলে “Ftdi,” তারা সাধারণত সংস্থার ইউএসবি-টু-সিরিয়াল চিপগুলি উল্লেখ করে, যার মধ্যে সর্বাধিক বিখ্যাত FT232R সিরিজ. সোজা কথায়: এফটিডিআই চিপ ক “অনুবাদক।” এক প্রান্তটি কম্পিউটারের ইউএসবি পোর্টের সাথে সংযোগ স্থাপন করে (ইউএসবি প্রোটোকল ব্যবহার করে). অন্য প্রান্তটি একটি মাইক্রোকন্ট্রোলারের ইউআর্ট পোর্টের সাথে সংযোগ স্থাপন করে (সিরিয়াল টিটিএল স্তরের প্রোটোকল ব্যবহার করে) (যেমন ESP32, এভিআর, বা বাহু). এর কাজ হ'ল সিরিয়াল সংকেতগুলিতে এবং থেকে ইউএসবি সংকেতগুলিকে রূপান্তর করা.

কনফিগারেশন প্রক্রিয়াটি সাধারণত এইভাবে চলে যায়:

• একটি ছোট এফটিডিআই প্রোগ্রামার বা ইউএসবি-টু-টিটিএল সিরিয়াল পোর্ট মডিউল কিনুন (কোর চিপটি একটি এফটিডিআই বা অনুরূপ, যেমন সিপি 2102 বা সিএইচ 340).
• ডুপন্ট কেবলগুলি ব্যবহার করে এই মডিউলটি আপনার উন্নয়ন বোর্ডের সাথে সংযুক্ত করুন:
  • উন্নয়ন বোর্ডের আরএক্স -এ এফটিডিআই মডিউলটির টিএক্স
  • উন্নয়ন বোর্ডের টিএক্স -এ এফটিডিআই মডিউলটির আরএক্স
  • উন্নয়ন বোর্ডের জিএনডি -তে এফটিডিআই মডিউলটির জিএনডি
• আপনার কম্পিউটারে, এফটিডিআই মডিউলটি একটি কম পোর্ট হিসাবে চিহ্নিত হবে (যেমন COM3 বা COM5).
• এনক্রিপশন কীটি সংশোধন করতে বা স্ক্র্যাম্বলিং বা ডেসক্র্যাম্বলিং ভূমিকা পরিবর্তন করতে সিভিবিএস স্ক্র্যাম্বলিং সহকারী সফ্টওয়্যারটিতে এই কম পোর্টটি নির্বাচন করুন.

প্রশ্নঃ: যদি সবুজ এলইডি ফ্ল্যাশ হয়ে যায় তবে কোনও কম পোর্ট সংযোগ উপস্থিত না হলে কী ঘটে?
একটি: যদি সবুজ আলো সর্বদা চালু থাকে এবং চালিত হলে ফ্ল্যাশ না থাকে, মডিউল ক্ষতিগ্রস্থ হয়. যদি এটি কেবল একবার সঠিকভাবে জ্বলজ্বল করে, মডিউল ভাল কাজ করছে.

প্রশ্নঃ: আমি নিজেই ফার্মওয়্যারটি আবার ফ্ল্যাশ করতে পারি??
একটি: না. এনক্রিপশন অ্যালগরিদম ক্র্যাকিং প্রতিরোধ করতে, আমরা ফার্মওয়্যার আপগ্রেড নির্দেশাবলী সরবরাহ করি না. মডিউলগুলি অবশ্যই চীনে ফিরে যেতে হবে বা স্ক্র্যাপ করা উচিত. আমরা আপনাকে পুরানোগুলি প্রতিস্থাপনের জন্য নতুন পাঠিয়ে দেব .
