2ث سنويا السلطة مكبر للصوت
2ث PA السلطة مكبر للصوت 185Mhz-12V 215Mhz 75ohms 6dbm الناتج 33dbm مساهمة لنقل DVB-T COFDM TX الارسال

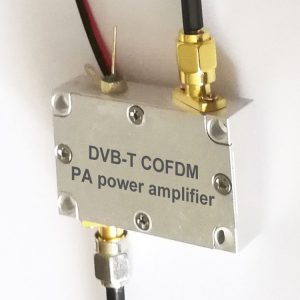

PA السلطة مكبر للصوت COFDM
متطلبات المشترين
- 2السلطة مكبر للصوت W
- تردد 185Mhz ~ 215Mhz
- 75ohms المدخلات 6dbm
- الناتج 33dbm
- 12الإدخال V الطاقة
وحدة سنويا السلطة مكبر للصوت تدرك الانتاج تضخيم قوة إشارة RF. عندما الجهد الإدخال 12V, الاتصال المجلس تعديل COFDM, انتاج الطاقة يمكن أن تصل إلى 2W (+33ديسيبل)
الميزات
- تعمل الفرقة التردد: 185ميغاهيرتز ~ 215MHz
- ربح: 45ديسيبل
- السلطة مكبر للصوت خارج: +33ديسيبل (PAR = 9.9dB)
- ACPR: < -36DBC
- IP3: +49ديسيبل
- الضوضاء الشكل: 6ديسيبل
- مصدر التيار: 12V, الناتج 2W (+33ديسيبل) نقل الطاقه, استهلاك الطاقة حوالي 8.7W.
- واجهة RF: SMA الذكور ثقب موضوع
تخصيص
| عناصر الاختبار | المؤشرات الفنية | ملاحظات |
| نطاق الترددات (ميغاهيرتز) | 200± 15 | |
| امتداد (ميغاهيرتز) | 8 | |
| انتاج الطاقة (W) | ≥2 | |
| P1ديسيبل انتاج الطاقة (W) | 10 | |
| ربح (ديسيبل) | 28± 1.0 | |
| تمر تموج الفرقة | ≤1.0dB ع ف | |
| مدخل الطاقة (ديسيبل) | 6± 1.0 | |
| ACPR (DBC) | ≤-35@8M@2W | |
| امدادات التيار الكهربائي | +12V ~ + 17V فولت | |
| مجموعة التأخير | <1US | |
| العمل الحالي | ≤1.2A | |
| نطاق درجة حرارة | -20~ + 70 ℃ | |
| الترددات الراديوية المشتركة | SMA-50KFD | |
| حجم الوحدة (مم) | 81x48x14mm | بدون وصلات |
| وزن وحدة | 89ز | |
| معاوقة | 50 أوم |

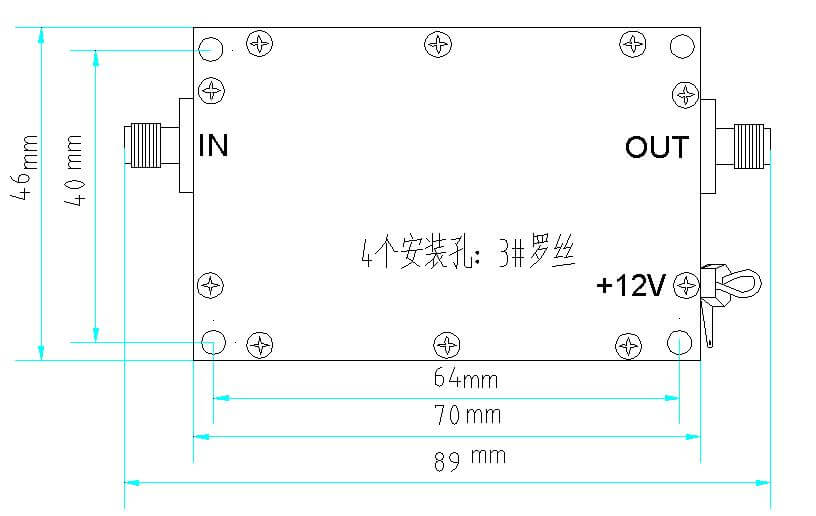

تركيب حجم ثقب قطره:
4 يتم ترك فتحات التثبيت بقطر 4*3.5 مم من خلال فتحات التثبيت.
